2008 年山东海军潜艇学院电子技术基础考研真题一．填空题（本题共 9 个小题，第 1～4 小题每空 1 分；第 5～9 小题每空 2 分，共 40 分。填对得分，填错、填写不完整或不答均得 0 分） 1．对晶体管共射极、共集电极和共基极三种基本组态放大电路，若用于多级放大电路的中间级，希望电压放大倍数大，一般可选用___________组态；若用于多级放大电路的输出级，希望带负载能力强，一般可选用____________组态；若希望高频性能好，一般可选用_____________组态。 2．电流串联负反馈放大器是一种输出端取样量为_________，输入端比较量为 _________的负反馈放大器，它使放大器的输入电阻__________、输出电阻 ____________。 3．在差分放大电路接入长尾电阻或者恒流三极管之后，它的差模放大倍数 A✙ 将 ________，而共模放大倍数 A✚ 将_________，共模抑制比将________________。 4．在放大电路中，如欲稳定电压放大倍数，应引入_____________负反馈；如欲稳定静态工作点，应引入_____________负反馈；如欲提高输入电阻，应引入 _____________负反馈或采用____________作为输入级。 5．电路如图所示，R✛引入的反馈为（A）______________反馈、（B）______________反馈。 6．正弦波振荡电路主要由___________和________________两部分组成，为保证正弦波振荡幅值的稳定，场引入_________环节，产生振荡的相位平衡条件是 __________，为有利于起振，幅值条件是_______________。

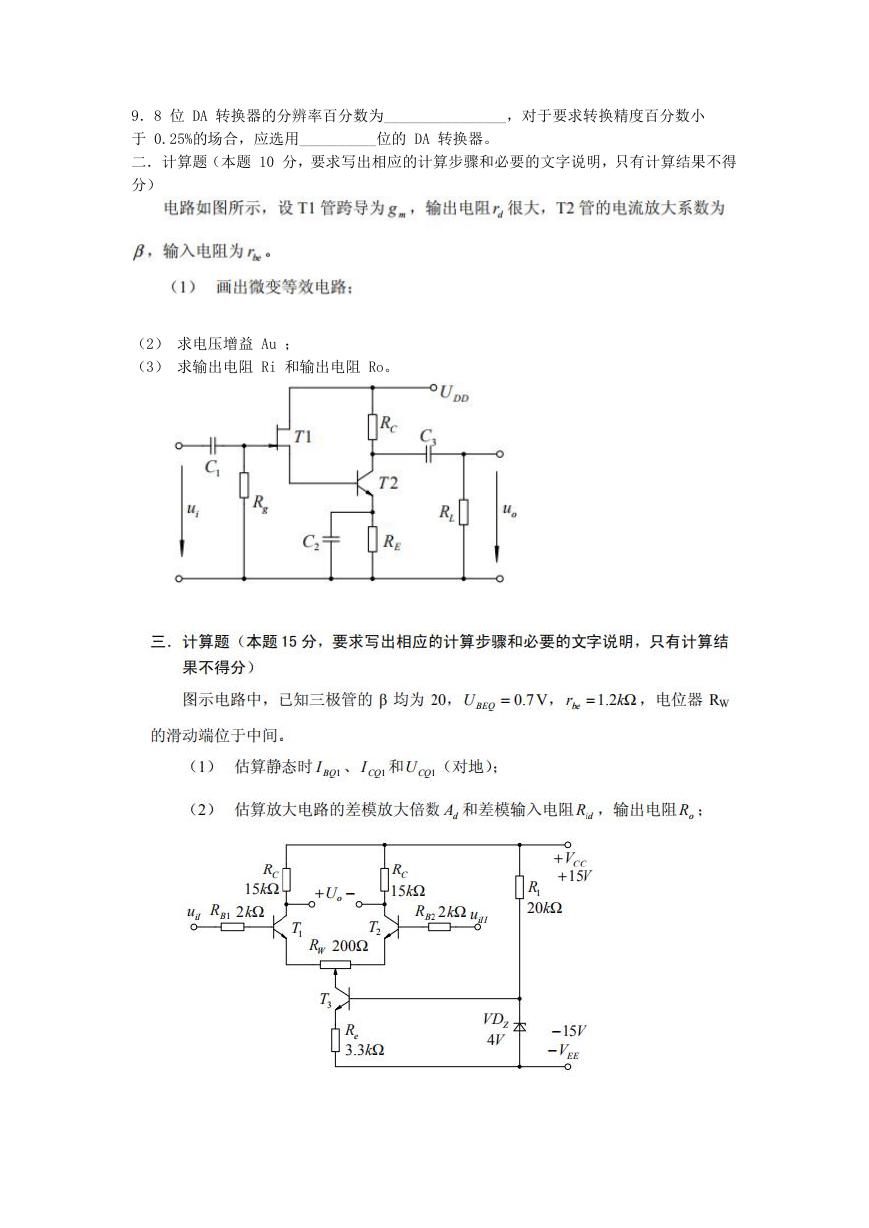

9．8 位 DA 转换器的分辨率百分数为________________，对于要求转换精度百分数小于 0.25%的场合，应选用__________位的 DA 转换器。二．计算题（本题 10 分，要求写出相应的计算步骤和必要的文字说明，只有计算结果不得分）（2）求电压增益 Au ；（3）求输出电阻 Ri 和输出电阻 Ro。

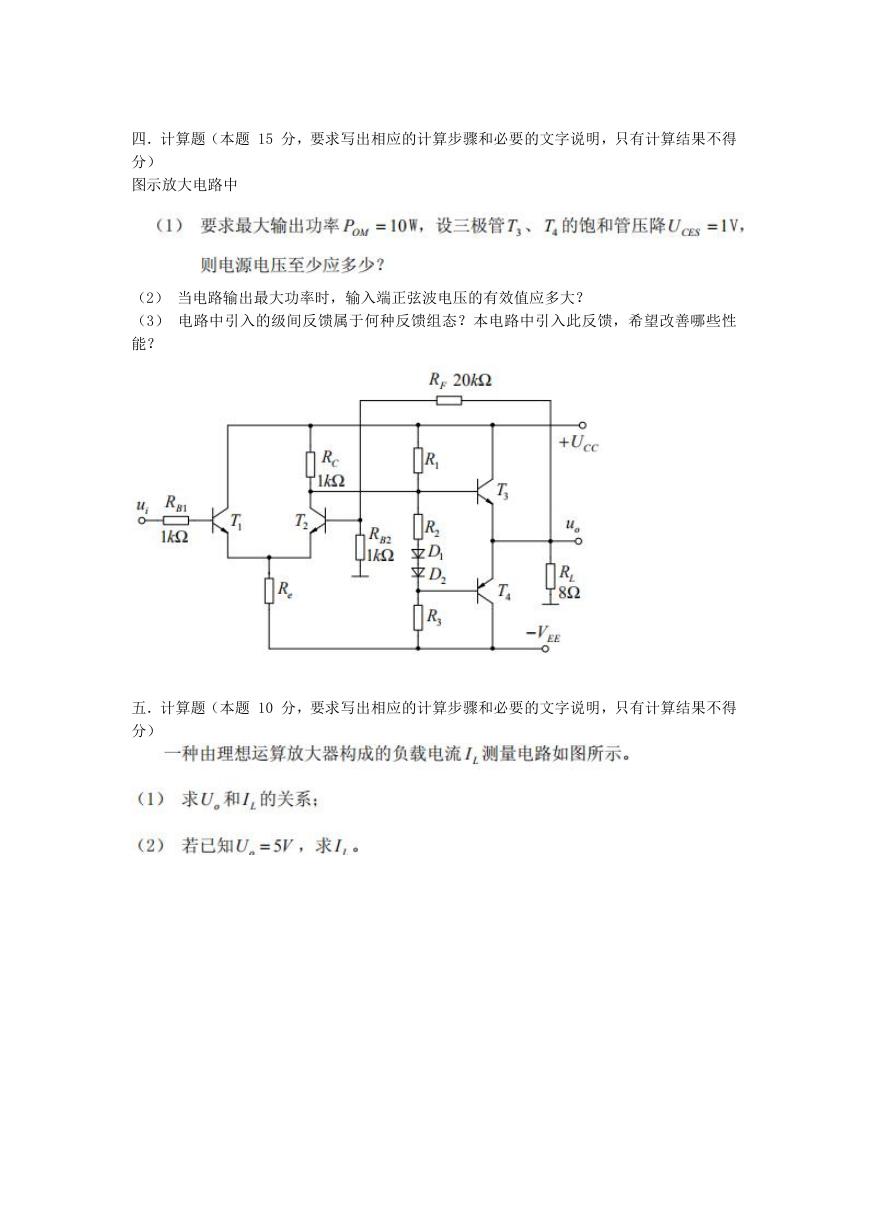

四．计算题（本题 15 分，要求写出相应的计算步骤和必要的文字说明，只有计算结果不得分）图示放大电路中（2）当电路输出最大功率时，输入端正弦波电压的有效值应多大？（3）电路中引入的级间反馈属于何种反馈组态？本电路中引入此反馈，希望改善哪些性能？五．计算题（本题 10 分，要求写出相应的计算步骤和必要的文字说明，只有计算结果不得分）

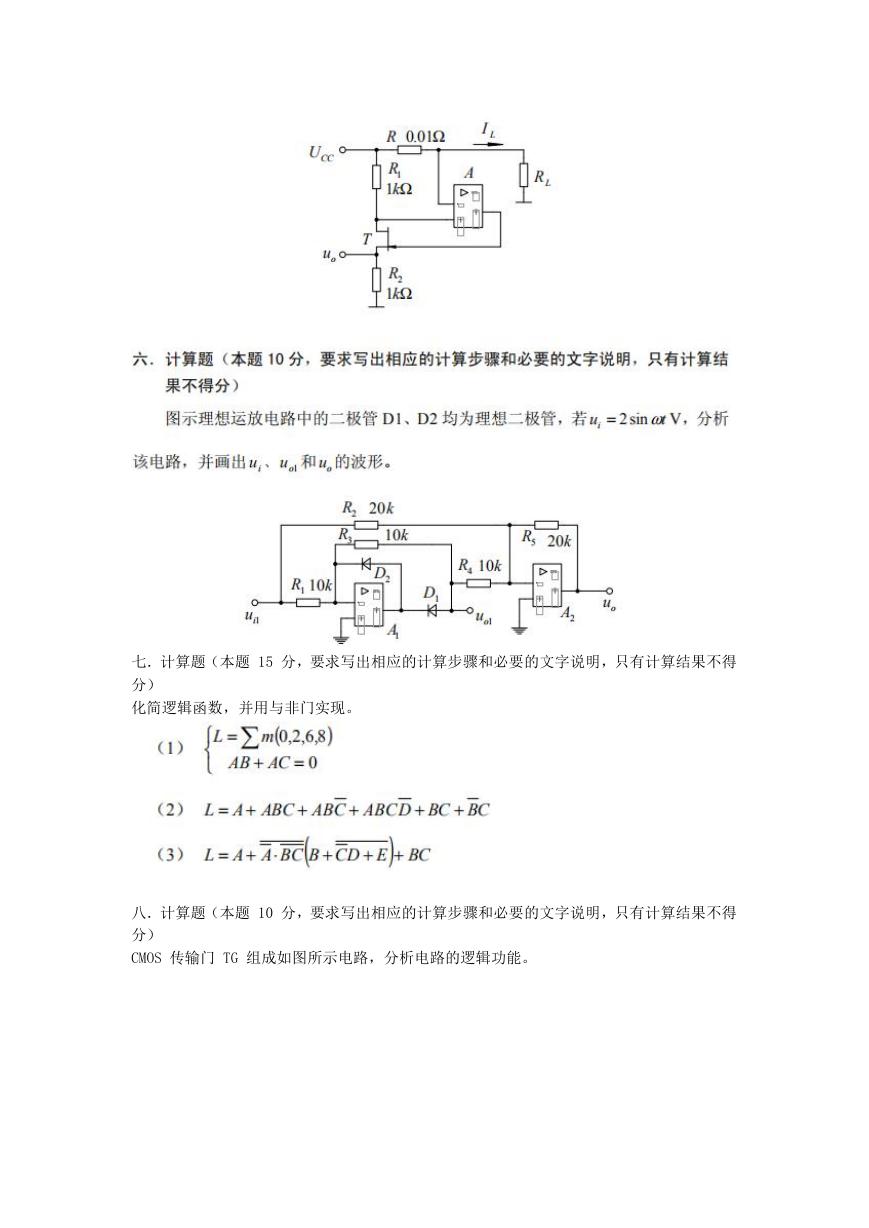

七．计算题（本题 15 分，要求写出相应的计算步骤和必要的文字说明，只有计算结果不得分）化简逻辑函数，并用与非门实现。八．计算题（本题 10 分，要求写出相应的计算步骤和必要的文字说明，只有计算结果不得分） CMOS 传输门 TG 组成如图所示电路，分析电路的逻辑功能。

九．计算题（本题 15 分，要求写出相应的计算步骤和必要的文字说明，只有计算结果不得分）集成八选一数据选择器 74LS151 功能表和逻辑图如下所示，试用 1 片 74LS151 和必要的门电路实现逻辑函数：
