HT46R064芯片资料.pdf

发布时间：2022-05-30 发布人：admin 分类：说明书资料大小：2.70M 资料格式：pdf 举报版权申诉


第1页 / 共103页


第2页 / 共103页


第3页 / 共103页


第4页 / 共103页


第5页 / 共103页


第6页 / 共103页


第7页 / 共103页


第8页 / 共103页

技术相关信息

特性

概述

选型表

方框图

引脚图

引脚说明

极限参数

直流电气特性

交流电气特性

ADC特性

上电复位特性

特性曲线

系统结构

程序存储器

数据存储器

特殊功能寄存器

振荡器

工作模式

看门狗定时器

复位和初始化

输入/输出端口

定时/计数器

脉冲宽度调制 - PWM

A/D转换器

中断

A/D转换器中断

带SCOM功能的LCD

配置选项

应用电路

指令集介绍

指令定义

封装信息

包装带和卷轴规格

增强 A/D 型八位 OTP 单片机 HT46R064B/065B/066B 版本:V1.10 日期:2012-10-23

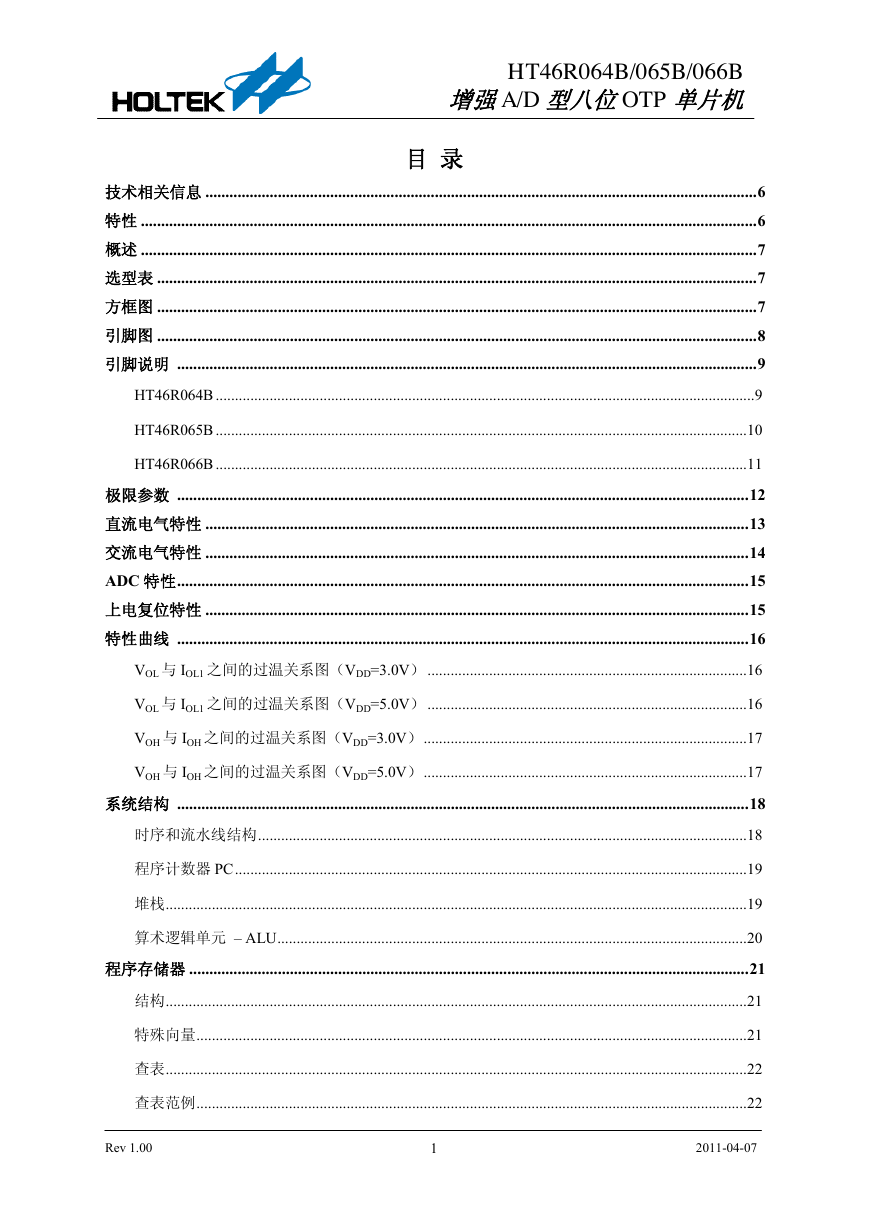

HT46R064B/065B/066B 增强A/D 型八位OTP 单片机目录技术相关信息 ......................................................................................................................................... 6 特性 ......................................................................................................................................................... 6 概述 ......................................................................................................................................................... 7 选型表 ..................................................................................................................................................... 7 方框图 ..................................................................................................................................................... 7 引脚图 ..................................................................................................................................................... 8 引脚说明 ................................................................................................................................................ 9 HT46R064B ............................................................................................................................................ 9 HT46R065B .......................................................................................................................................... 10 HT46R066B .......................................................................................................................................... 11 极限参数 .............................................................................................................................................. 12 直流电气特性 ....................................................................................................................................... 13 交流电气特性 ....................................................................................................................................... 14 ADC 特性 .............................................................................................................................................. 15 上电复位特性 ....................................................................................................................................... 15 特性曲线 .............................................................................................................................................. 16 VOL 与 IOL1 之间的过温关系图（VDD=3.0V） ................................................................................... 16 VOL 与 IOL1 之间的过温关系图（VDD=5.0V） ................................................................................... 16 VOH 与 IOH 之间的过温关系图（VDD=3.0V） .................................................................................... 17 VOH 与 IOH 之间的过温关系图（VDD=5.0V） .................................................................................... 17 系统结构 .............................................................................................................................................. 18 时序和流水线结构 ............................................................................................................................... 18 程序计数器 PC ..................................................................................................................................... 19 堆栈 ....................................................................................................................................................... 19 算术逻辑单元 – ALU .......................................................................................................................... 20 程序存储器 ........................................................................................................................................... 21 结构 ....................................................................................................................................................... 21 特殊向量 ............................................................................................................................................... 21 查表 ....................................................................................................................................................... 22 查表范例 ............................................................................................................................................... 22 Rev 1.00 1 2011-04-07

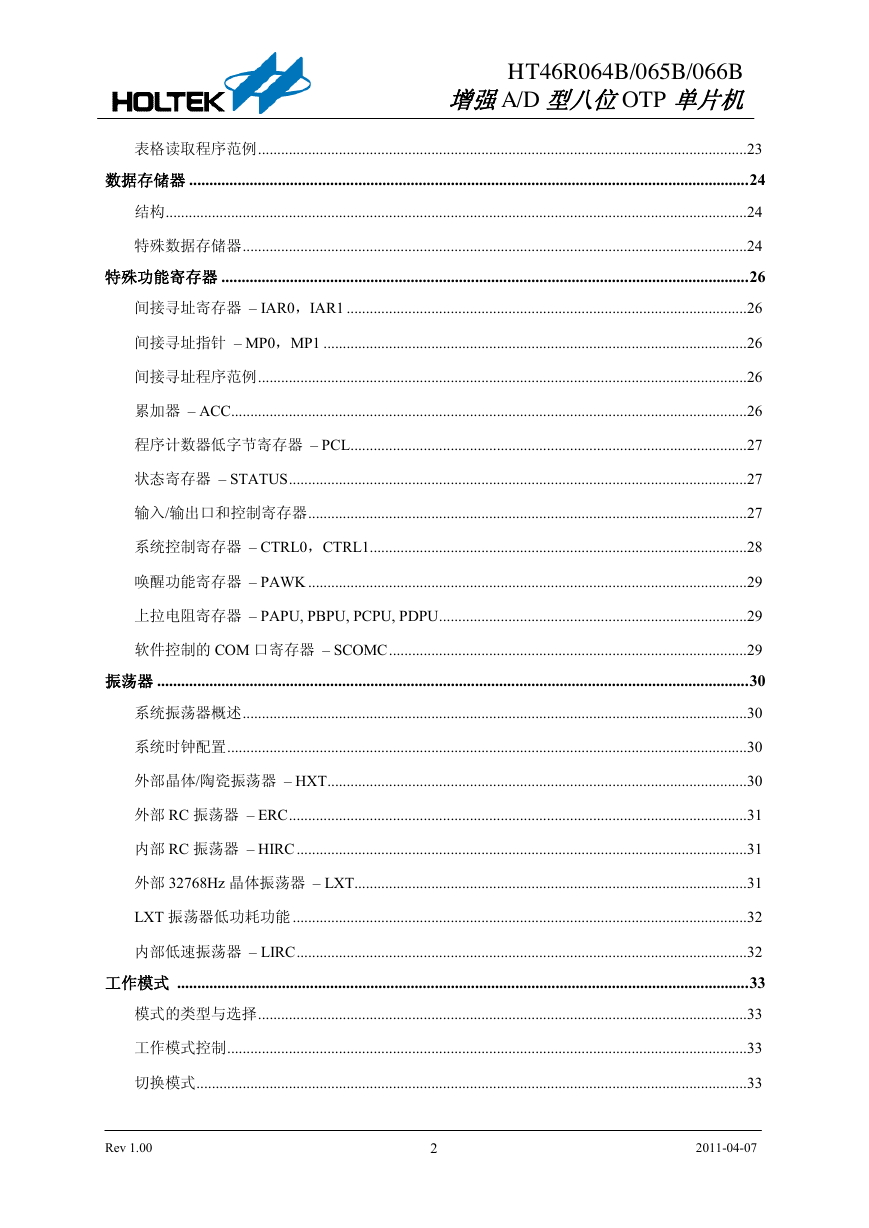

HT46R064B/065B/066B 增强A/D 型八位OTP 单片机表格读取程序范例 ............................................................................................................................... 23 数据存储器 ........................................................................................................................................... 24 结构 ....................................................................................................................................................... 24 特殊数据存储器 ................................................................................................................................... 24 特殊功能寄存器 ................................................................................................................................... 26 间接寻址寄存器 – IAR0，IAR1 ........................................................................................................ 26 间接寻址指针 – MP0，MP1 .............................................................................................................. 26 间接寻址程序范例 ............................................................................................................................... 26 累加器 – ACC ...................................................................................................................................... 26 程序计数器低字节寄存器 – PCL ....................................................................................................... 27 状态寄存器 – STATUS ....................................................................................................................... 27 输入/输出口和控制寄存器 .................................................................................................................. 27 系统控制寄存器 – CTRL0，CTRL1 .................................................................................................. 28 唤醒功能寄存器 – PAWK .................................................................................................................. 29 上拉电阻寄存器 – PAPU, PBPU, PCPU, PDPU ................................................................................ 29 软件控制的 COM 口寄存器 – SCOMC ............................................................................................. 29 振荡器 ................................................................................................................................................... 30 系统振荡器概述 ................................................................................................................................... 30 系统时钟配置 ....................................................................................................................................... 30 外部晶体/陶瓷振荡器 – HXT ............................................................................................................. 30 外部 RC 振荡器 – ERC ....................................................................................................................... 31 内部 RC 振荡器 – HIRC ..................................................................................................................... 31 外部 32768Hz 晶体振荡器 – LXT...................................................................................................... 31 LXT 振荡器低功耗功能 ...................................................................................................................... 32 内部低速振荡器 – LIRC ..................................................................................................................... 32 工作模式 .............................................................................................................................................. 33 模式的类型与选择 ............................................................................................................................... 33 工作模式控制 ....................................................................................................................................... 33 切换模式 ............................................................................................................................................... 33 Rev 1.00 2 2011-04-07

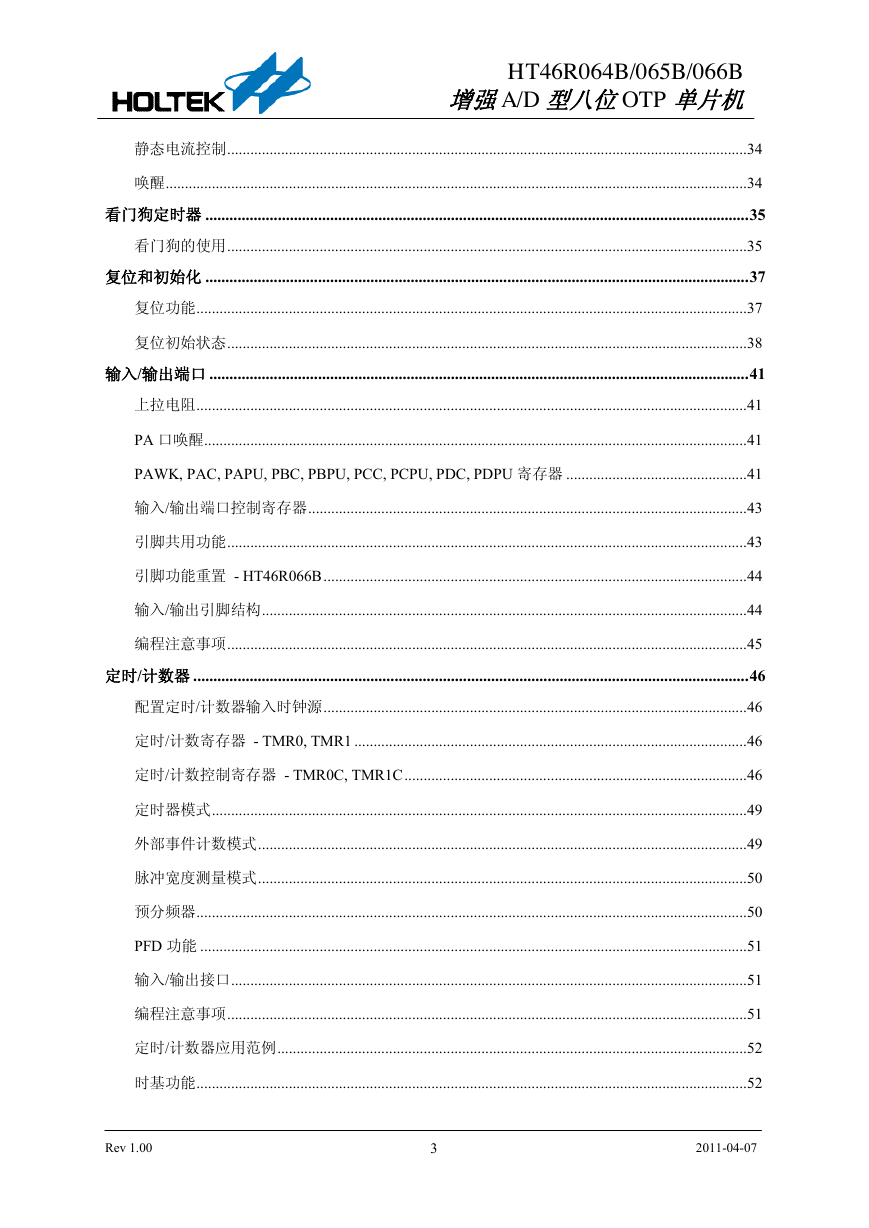

HT46R064B/065B/066B 增强A/D 型八位OTP 单片机静态电流控制 ....................................................................................................................................... 34 唤醒 ....................................................................................................................................................... 34 看门狗定时器 ....................................................................................................................................... 35 看门狗的使用 ....................................................................................................................................... 35 复位和初始化 ....................................................................................................................................... 37 复位功能 ............................................................................................................................................... 37 复位初始状态 ....................................................................................................................................... 38 输入/输出端口 ...................................................................................................................................... 41 上拉电阻 ............................................................................................................................................... 41 PA 口唤醒 ............................................................................................................................................. 41 PAWK, PAC, PAPU, PBC, PBPU, PCC, PCPU, PDC, PDPU 寄存器 ............................................... 41 输入/输出端口控制寄存器 .................................................................................................................. 43 引脚共用功能 ....................................................................................................................................... 43 引脚功能重置 - HT46R066B .............................................................................................................. 44 输入/输出引脚结构 .............................................................................................................................. 44 编程注意事项 ....................................................................................................................................... 45 定时/计数器 .......................................................................................................................................... 46 配置定时/计数器输入时钟源 .............................................................................................................. 46 定时/计数寄存器 - TMR0, TMR1 ...................................................................................................... 46 定时/计数控制寄存器 - TMR0C, TMR1C ......................................................................................... 46 定时器模式 ........................................................................................................................................... 49 外部事件计数模式 ............................................................................................................................... 49 脉冲宽度测量模式 ............................................................................................................................... 50 预分频器 ............................................................................................................................................... 50 PFD 功能 .............................................................................................................................................. 51 输入/输出接口 ...................................................................................................................................... 51 编程注意事项 ....................................................................................................................................... 51 定时/计数器应用范例 .......................................................................................................................... 52 时基功能 ............................................................................................................................................... 52 Rev 1.00 3 2011-04-07

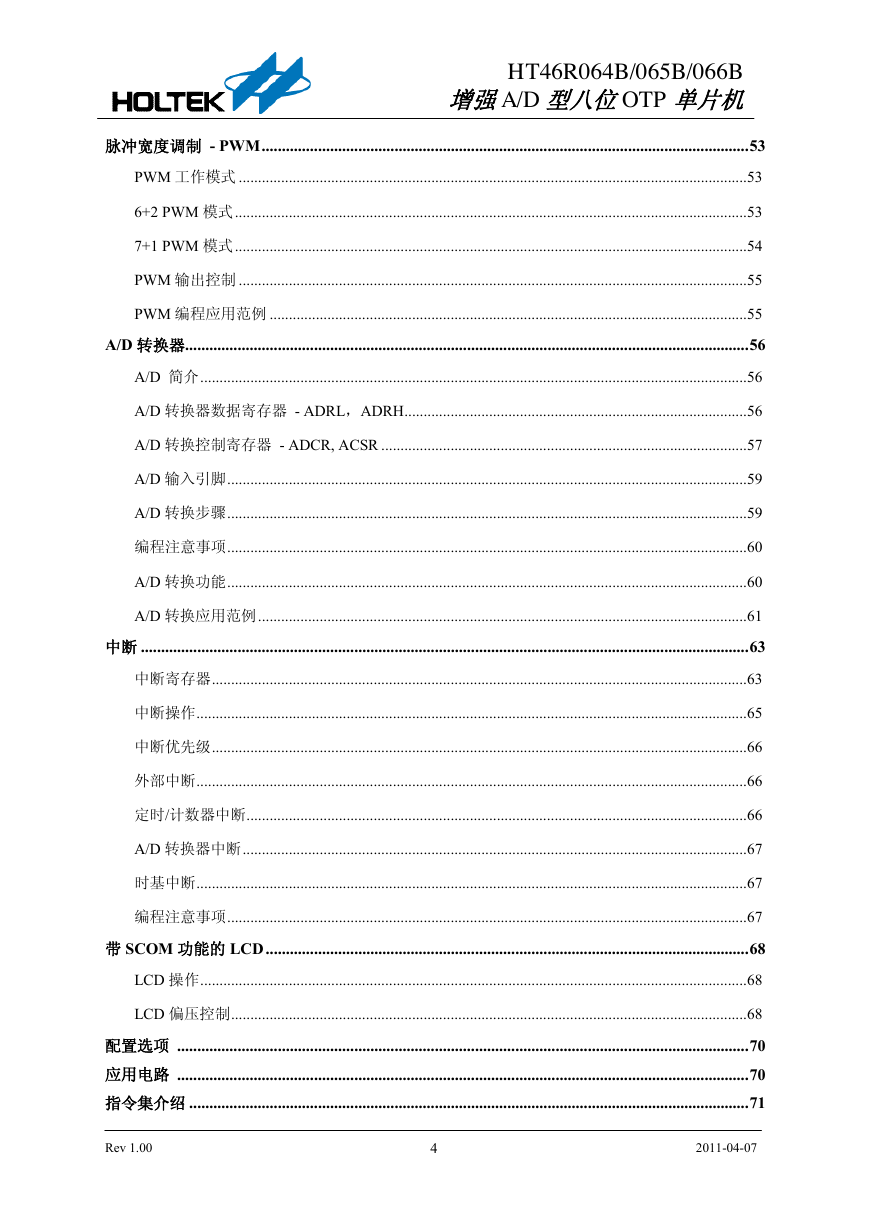

HT46R064B/065B/066B 增强A/D 型八位OTP 单片机脉冲宽度调制 - PWM ......................................................................................................................... 53 PWM 工作模式 .................................................................................................................................... 53 6+2 PWM 模式 ..................................................................................................................................... 53 7+1 PWM 模式 ..................................................................................................................................... 54 PWM 输出控制 .................................................................................................................................... 55 PWM 编程应用范例 ............................................................................................................................ 55 A/D 转换器 ............................................................................................................................................ 56 A/D 简介 .............................................................................................................................................. 56 A/D 转换器数据寄存器 - ADRL，ADRH ......................................................................................... 56 A/D 转换控制寄存器 - ADCR, ACSR ............................................................................................... 57 A/D 输入引脚 ....................................................................................................................................... 59 A/D 转换步骤 ....................................................................................................................................... 59 编程注意事项 ....................................................................................................................................... 60 A/D 转换功能 ....................................................................................................................................... 60 A/D 转换应用范例 ............................................................................................................................... 61 中断 ....................................................................................................................................................... 63 中断寄存器 ........................................................................................................................................... 63 中断操作 ............................................................................................................................................... 65 中断优先级 ........................................................................................................................................... 66 外部中断 ............................................................................................................................................... 66 定时/计数器中断 .................................................................................................................................. 66 A/D 转换器中断 ................................................................................................................................... 67 时基中断 ............................................................................................................................................... 67 编程注意事项 ....................................................................................................................................... 67 带 SCOM 功能的 LCD ........................................................................................................................ 68 LCD 操作 .............................................................................................................................................. 68 LCD 偏压控制 ...................................................................................................................................... 68 配置选项 .............................................................................................................................................. 70 应用电路 .............................................................................................................................................. 70 指令集介绍 ........................................................................................................................................... 71 Rev 1.00 4 2011-04-07

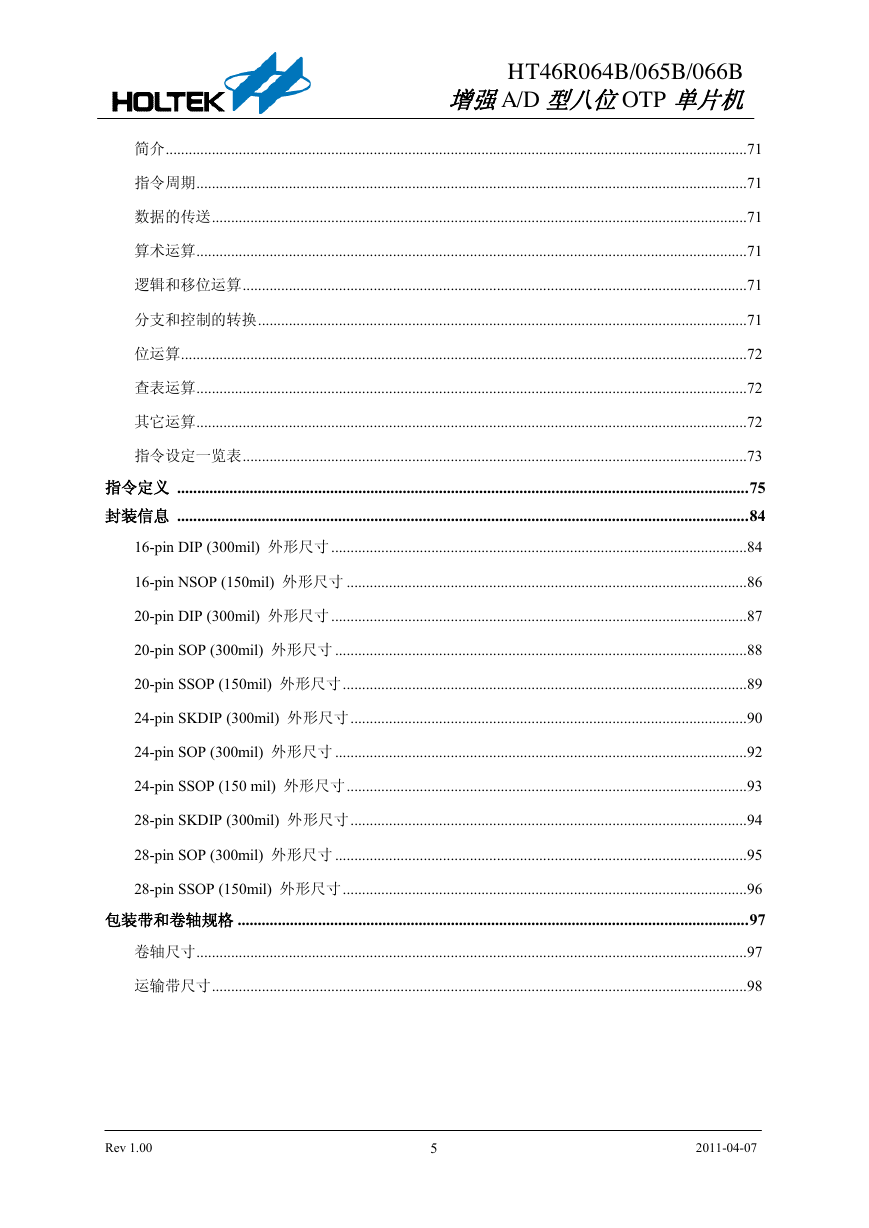

HT46R064B/065B/066B 增强A/D 型八位OTP 单片机简介 ....................................................................................................................................................... 71 指令周期 ............................................................................................................................................... 71 数据的传送 ........................................................................................................................................... 71 算术运算 ............................................................................................................................................... 71 逻辑和移位运算 ................................................................................................................................... 71 分支和控制的转换 ............................................................................................................................... 71 位运算 ................................................................................................................................................... 72 查表运算 ............................................................................................................................................... 72 其它运算 ............................................................................................................................................... 72 指令设定一览表 ................................................................................................................................... 73 指令定义 .............................................................................................................................................. 75 封装信息 .............................................................................................................................................. 84 16-pin DIP (300mil) 外形尺寸 ............................................................................................................ 84 16-pin NSOP (150mil) 外形尺寸 ........................................................................................................ 86 20-pin DIP (300mil) 外形尺寸 ............................................................................................................ 87 20-pin SOP (300mil) 外形尺寸 ........................................................................................................... 88 20-pin SSOP (150mil) 外形尺寸 ......................................................................................................... 89 24-pin SKDIP (300mil) 外形尺寸 ....................................................................................................... 90 24-pin SOP (300mil) 外形尺寸 ........................................................................................................... 92 24-pin SSOP (150 mil) 外形尺寸 ........................................................................................................ 93 28-pin SKDIP (300mil) 外形尺寸 ....................................................................................................... 94 28-pin SOP (300mil) 外形尺寸 ........................................................................................................... 95 28-pin SSOP (150mil) 外形尺寸 ......................................................................................................... 96 包装带和卷轴规格 ............................................................................................................................... 97 卷轴尺寸 ............................................................................................................................................... 97 运输带尺寸 ........................................................................................................................................... 98 Rev 1.00 5 2011-04-07

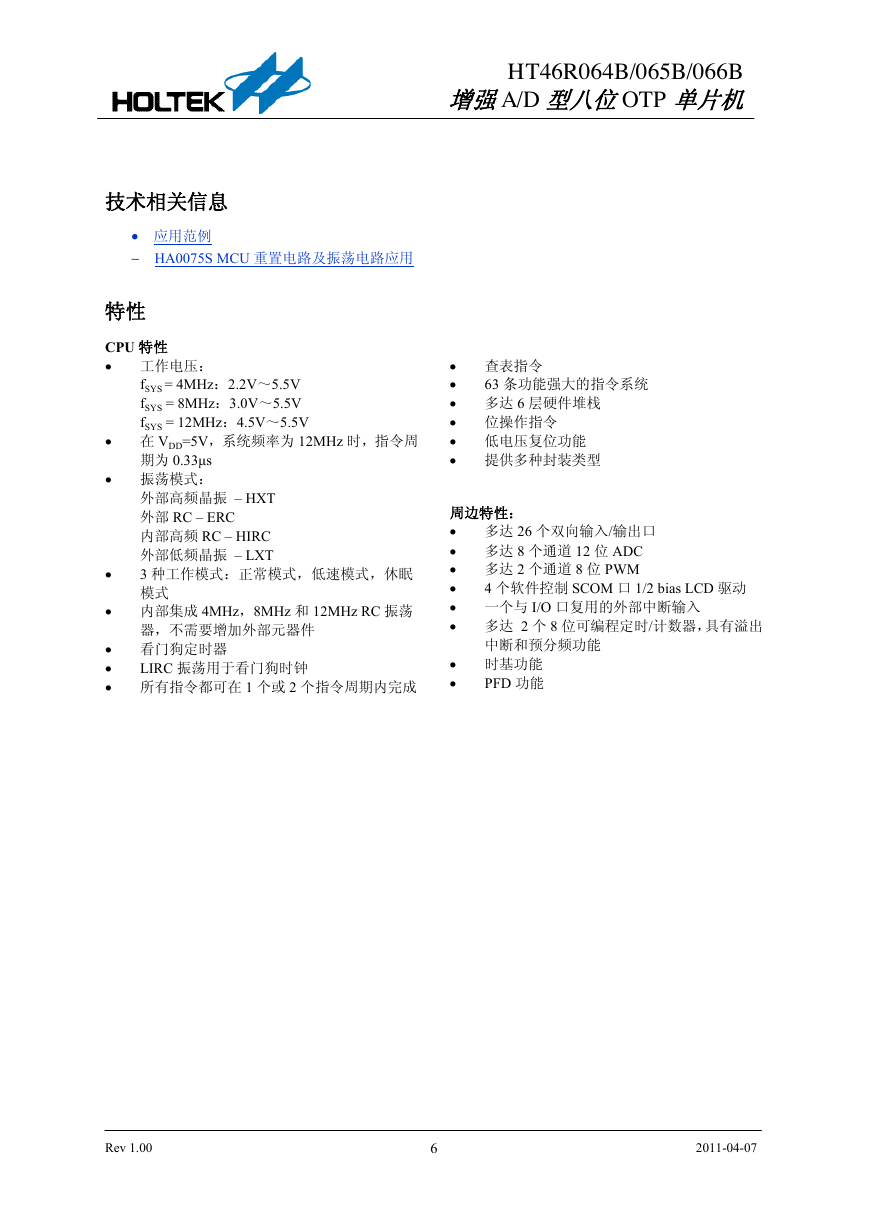

HT46R064B/065B/066B 增强A/D 型八位OTP 单片机技术相关信息  应用范例  HA0075S MCU 重置电路及振荡电路应用 fSYS = 4MHz：2.2V～5.5V fSYS = 8MHz：3.0V～5.5V fSYS = 12MHz：4.5V～5.5V  在 VDD=5V，系统频率为 12MHz 时，指令周期为 0.33μs  振荡模式：特性 CPU 特性  工作电压：外部高频晶振 – HXT 外部 RC – ERC 内部高频 RC – HIRC 外部低频晶振 – LXT 3 种工作模式：正常模式，低速模式，休眠模式   内部集成 4MHz，8MHz 和 12MHz RC 振荡器，不需要增加外部元器件  看门狗定时器   所有指令都可在 1 个或 2 个指令周期内完成 LIRC 振荡用于看门狗时钟 63 条功能强大的指令系统  查表指令   多达 6 层硬件堆栈  位操作指令  低电压复位功能  提供多种封装类型周边特性：  多达 26 个双向输入/输出口  多达 8 个通道 12 位 ADC  多达 2 个通道 8 位 PWM   一个与 I/O 口复用的外部中断输入  多达 2 个 8 位可编程定时/计数器，具有溢出 4 个软件控制 SCOM 口 1/2 bias LCD 驱动中断和预分频功能  时基功能 PFD 功能  Rev 1.00 6 2011-04-07

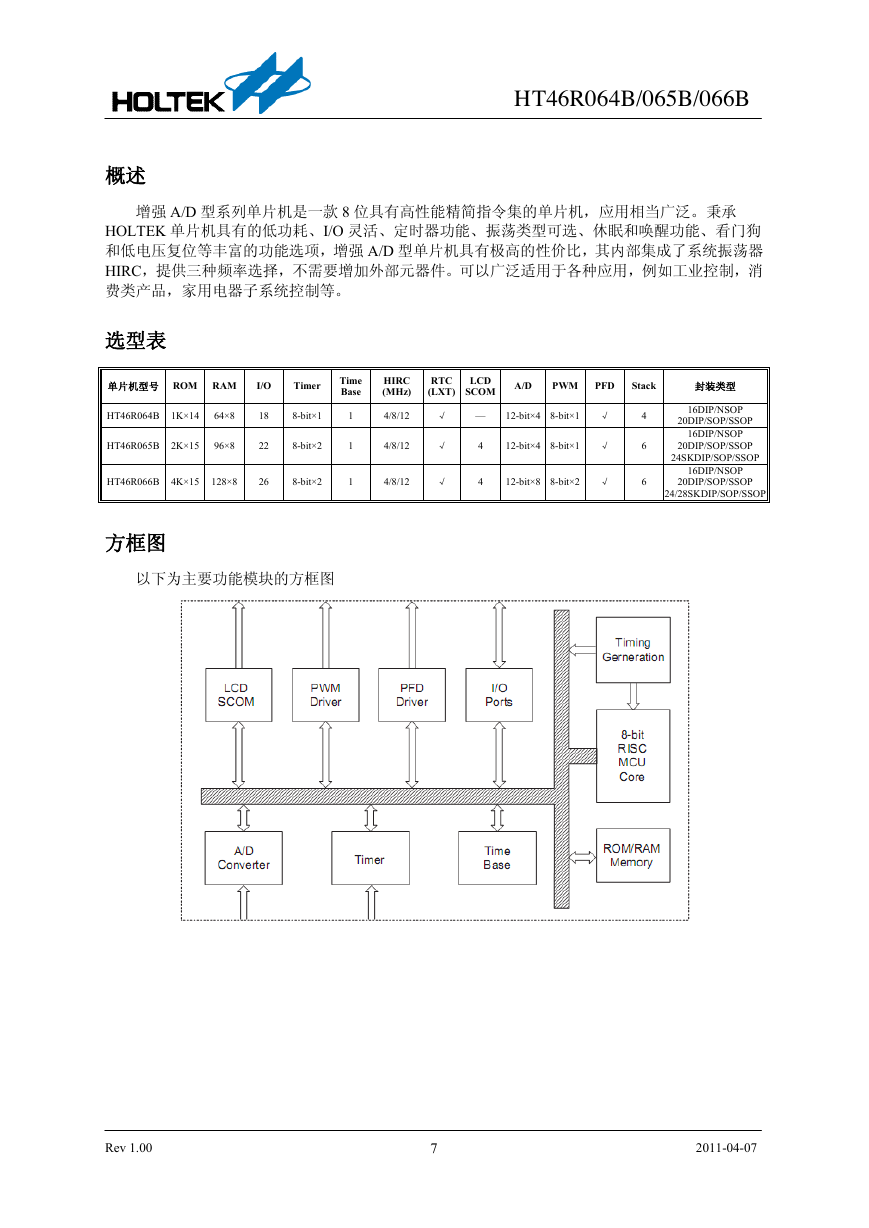

概述 HT46R064B/065B/066B 增强 A/D 型系列单片机是一款 8 位具有高性能精简指令集的单片机，应用相当广泛。秉承 HOLTEK 单片机具有的低功耗、I/O 灵活、定时器功能、振荡类型可选、休眠和唤醒功能、看门狗和低电压复位等丰富的功能选项，增强 A/D 型单片机具有极高的性价比，其内部集成了系统振荡器 HIRC，提供三种频率选择，不需要增加外部元器件。可以广泛适用于各种应用，例如工业控制，消费类产品，家用电器子系统控制等。选型表单片机型号 ROM RAM I/O Timer HT46R064B 1K×14 64×8 HT46R065B 2K×15 96×8 18 22 8-bit×1 8-bit×2 HT46R066B 4K×15 128×8 26 8-bit×2 Time Base 1 1 1 HIRC (MHz) 4/8/12 4/8/12 4/8/12 方框图以下为主要功能模块的方框图 RTC (LXT) LCD SCOM A/D PWM PFD Stack 封装类型 √ √ √ — 12-bit×4 8-bit×1 √ 4 4 12-bit×4 8-bit×1 √ 12-bit×8 8-bit×2 √ 4 6 6 16DIP/NSOP 20DIP/SOP/SSOP 16DIP/NSOP 20DIP/SOP/SSOP 24SKDIP/SOP/SSOP 16DIP/NSOP 20DIP/SOP/SSOP 24/28SKDIP/SOP/SSOP Rev 1.00 7 2011-04-07
