环天 GPS导航设备-GV-201说明书.pdf

发布时间：2022-05-13 发布人：admin 分类：说明书 资料大小：4.49M 资料格式：pdf 举报 版权申诉
第1页 / 共40页
第2页 / 共40页
第3页 / 共40页
第4页 / 共40页
第5页 / 共40页
第6页 / 共40页
第7页 / 共40页
第8页 / 共40页
资料共40页，剩余部分请下载后查看

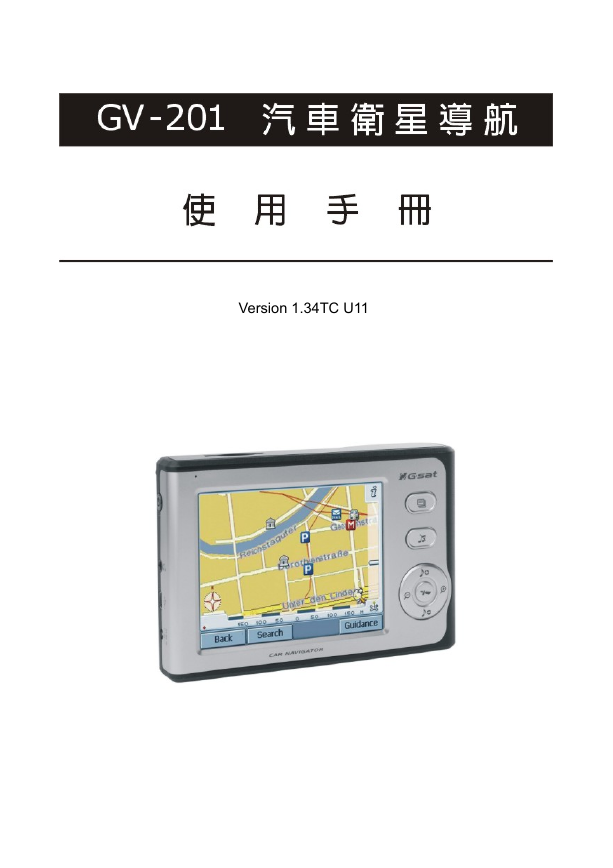

    Version 1.34TC U11

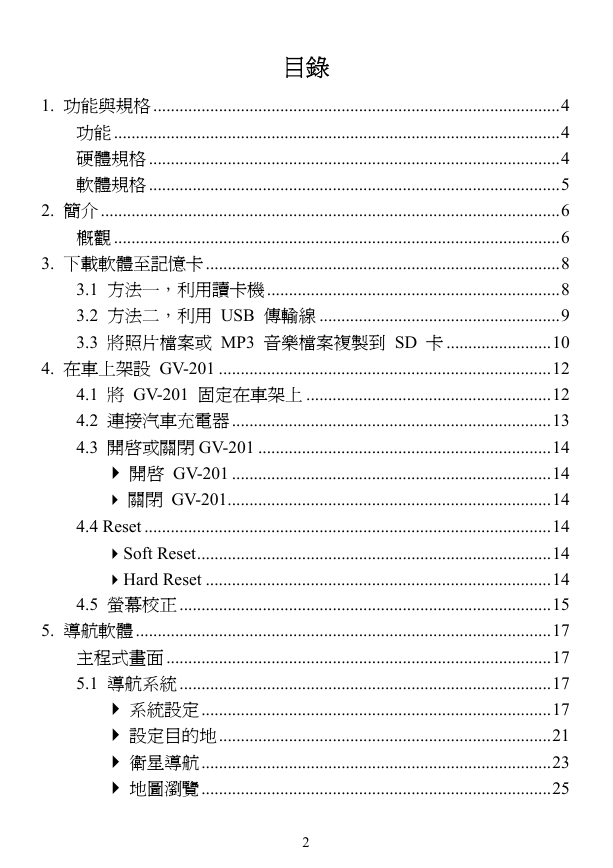

    目錄 1. 功能與規格 .............................................................................................4 功能 ......................................................................................................4 硬體規格 ..............................................................................................4 軟體規格 ..............................................................................................5 2. 簡介 .........................................................................................................6 概觀 ......................................................................................................6 3. 下載軟體至記憶卡 .................................................................................8 3.1 方法一，利用讀卡機 ...................................................................8 3.2 方法二，利用 USB 傳輸線 .......................................................9 3.3 將照片檔案或 MP3 音樂檔案複製到 SD 卡 ........................10 4. 在車上架設 GV-201 ............................................................................12 4.1 將 GV-201 固定在車架上 ........................................................12 4.2 連接汽車充電器 .........................................................................13 4.3 開啟或關閉 GV-201 ...................................................................14 開啟 GV-201 .........................................................................14 關閉 GV-201..........................................................................14 4.4 Reset .............................................................................................14 Soft Reset.................................................................................14 Hard Reset ...............................................................................14 4.5 螢幕校正 .....................................................................................15 5. 導航軟體 ...............................................................................................17 主程式畫面 ........................................................................................17 5.1 導航系統 .....................................................................................17 系統設定................................................................................17 設定目的地............................................................................21 衛星導航................................................................................23 地圖瀏覽................................................................................25 2

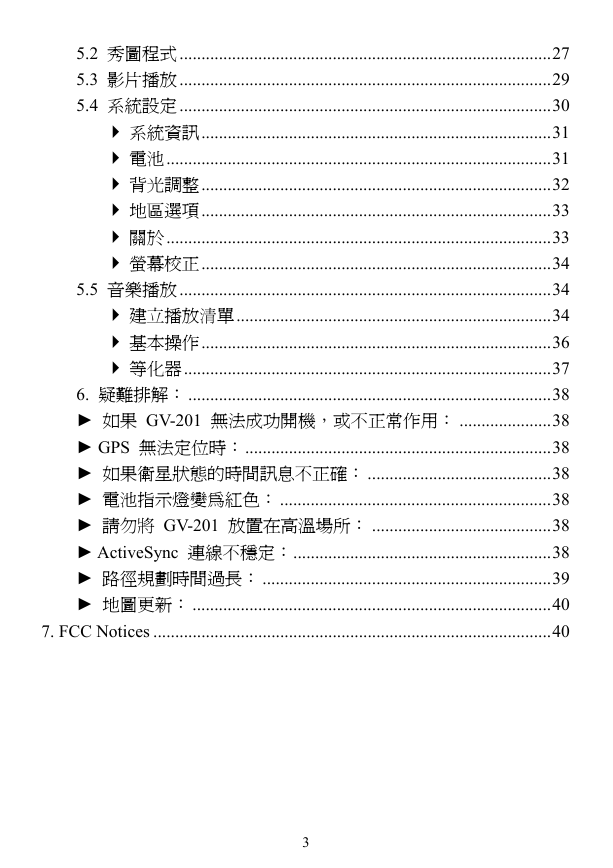

    5.2 秀圖程式 .....................................................................................27 5.3 影片播放 .....................................................................................29 5.4 系統設定 .....................................................................................30 系統資訊................................................................................31 電池........................................................................................31 背光調整................................................................................32 地區選項................................................................................33 關於........................................................................................33 螢幕校正................................................................................34 5.5 音樂播放 .....................................................................................34 建立播放清單........................................................................34 基本操作................................................................................36 等化器....................................................................................37 6. 疑難排解： ...................................................................................38 ► 如果 GV-201 無法成功開機，或不正常作用： .....................38 ► GPS 無法定位時：......................................................................38 ► 如果衛星狀態的時間訊息不正確： ..........................................38 ► 電池指示燈變為紅色： ..............................................................38 ► 請勿將 GV-201 放置在高溫場所： .........................................38 ► ActiveSync 連線不穩定：...........................................................38 ► 路徑規劃時間過長： ..................................................................39 ► 地圖更新： ..................................................................................40 7. FCC Notices ...........................................................................................40 3

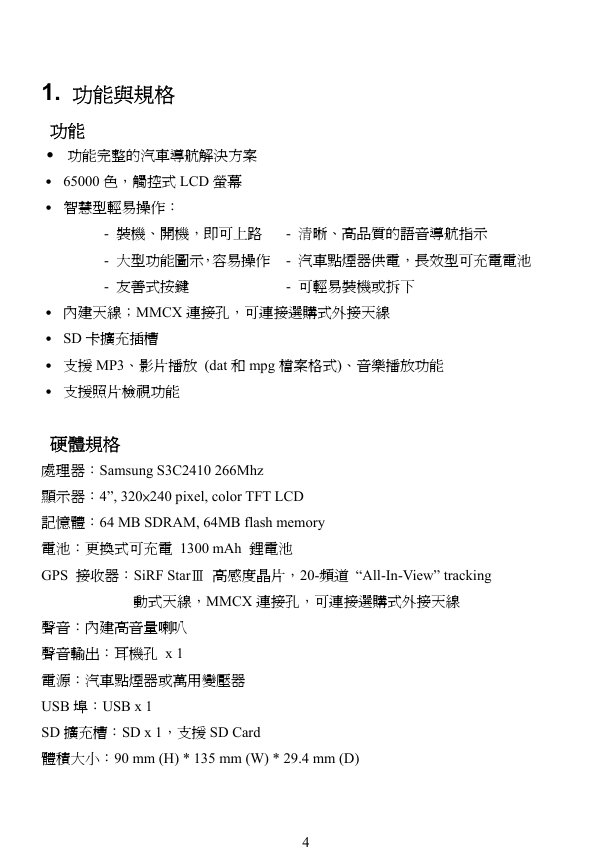

    1. 功能與規格 功能 ․ 功能完整的汽車導航解決方案 ․ 65000 色，觸控式 LCD 螢幕 ․ 智慧型輕易操作： - 裝機、開機，即可上路 - 大型功能圖示，容易操作 - 汽車點煙器供電，長效型可充電電池 - 友善式按鍵 - 清晰、高品質的語音導航指示 - 可輕易裝機或拆下 ․ 內建天線；MMCX 連接孔，可連接選購式外接天線 ․ SD 卡擴充插槽 ․ 支援 MP3、影片播放 (dat 和 mpg 檔案格式)、音樂播放功能 ․ 支援照片檢視功能 硬體規格 處理器：Samsung S3C2410 266Mhz 顯示器：4”, 320×240 pixel, color TFT LCD 記憶體：64 MB SDRAM, 64MB flash memory 電池：更換式可充電 1300 mAh 鋰電池 GPS 接收器：SiRF StarⅢ 高感度晶片，20-頻道 “All-In-View” tracking 聲音：內建高音量喇叭 聲音輸出：耳機孔 x 1 電源：汽車點煙器或萬用變壓器 USB 埠：USB x 1 SD 擴充槽：SD x 1，支援 SD Card 體積大小：90 mm (H) * 135 mm (W) * 29.4 mm (D) 動式天線，MMCX 連接孔，可連接選購式外接天線 4

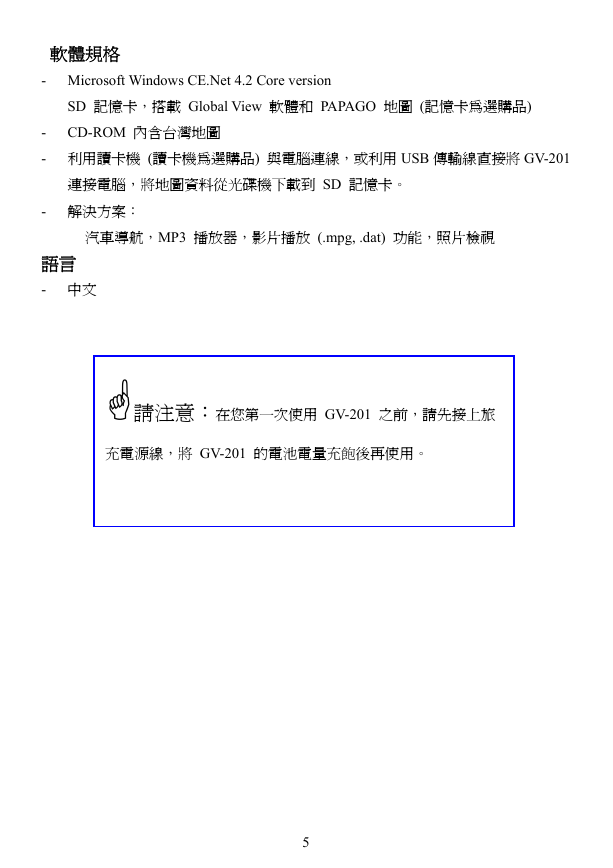

    軟體規格 - Microsoft Windows CE.Net 4.2 Core version SD 記憶卡，搭載 Global View 軟體和 PAPAGO 地圖 (記憶卡為選購品) - CD-ROM 內含台灣地圖 - 利用讀卡機 (讀卡機為選購品) 與電腦連線，或利用 USB 傳輸線直接將 GV-201 連接電腦，將地圖資料從光碟機下載到 SD 記憶卡。 - 解決方案： 汽車導航，MP3 播放器，影片播放 (.mpg, .dat) 功能，照片檢視 語言 - 中文 請注意：在您第一次使用 GV-201 之前，請先接上旅 充電源線，將 GV-201 的電池電量充飽後再使用。 5

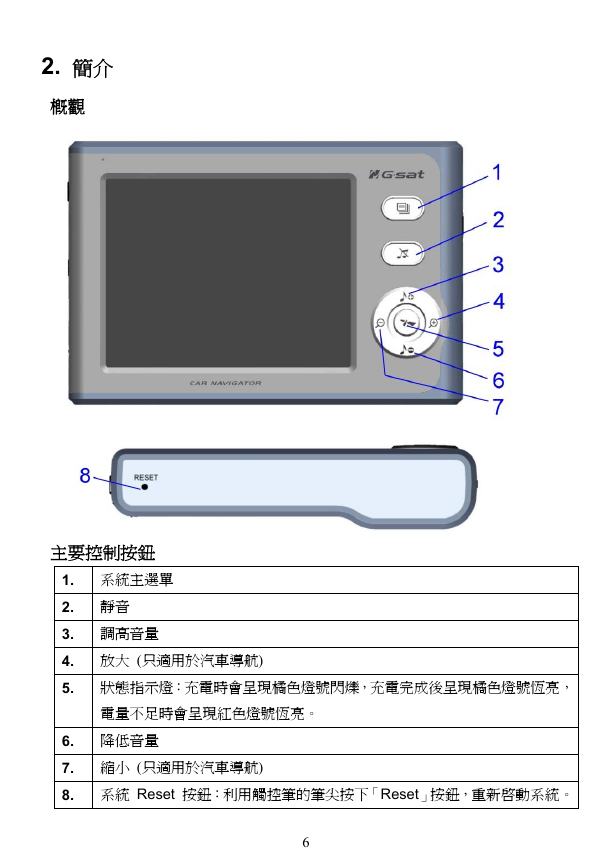

    2. 簡介 概觀 主要控制按鈕 1. 系統主選單 2. 靜音 3. 調高音量 4. 放大 (只適用於汽車導航) 5. 狀態指示燈：充電時會呈現橘色燈號閃爍，充電完成後呈現橘色燈號恆亮， 電量不足時會呈現紅色燈號恆亮。 6. 降低音量 7. 縮小 (只適用於汽車導航) 8. 系統 Reset 按鈕：利用觸控筆的筆尖按下「Reset」按鈕，重新啟動系統。 6

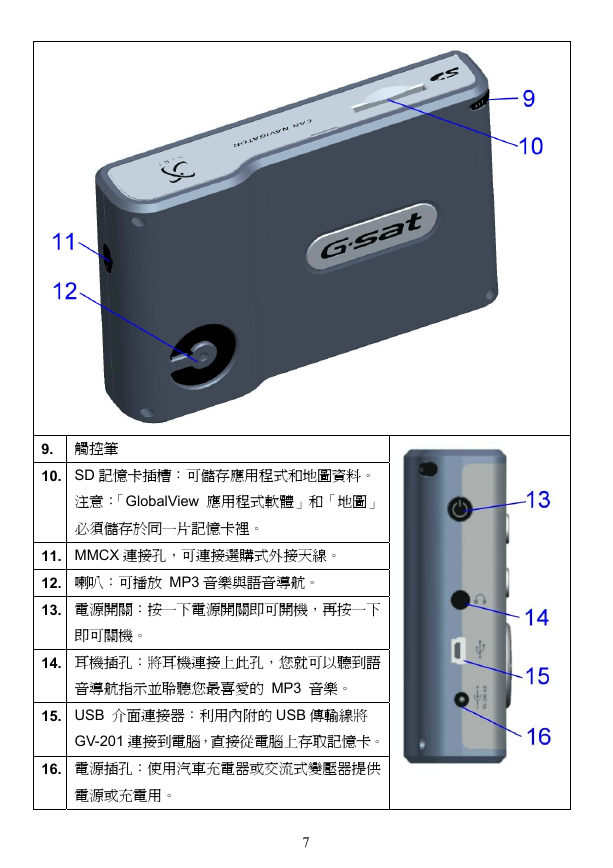

    9. 觸控筆 10. SD 記憶卡插槽：可儲存應用程式和地圖資料。 注意：「GlobalView 應用程式軟體」和「地圖」 必須儲存於同一片記憶卡裡。 11. MMCX 連接孔，可連接選購式外接天線。 12. 喇叭：可播放 MP3 音樂與語音導航。 13. 電源開關：按一下電源開關即可開機，再按一下 即可關機。 14. 耳機插孔：將耳機連接上此孔，您就可以聽到語 音導航指示並聆聽您最喜愛的 MP3 音樂。 15. USB 介面連接器：利用內附的 USB 傳輸線將 GV-201 連接到電腦，直接從電腦上存取記憶卡。 16. 電源插孔：使用汽車充電器或交流式變壓器提供 電源或充電用。 7

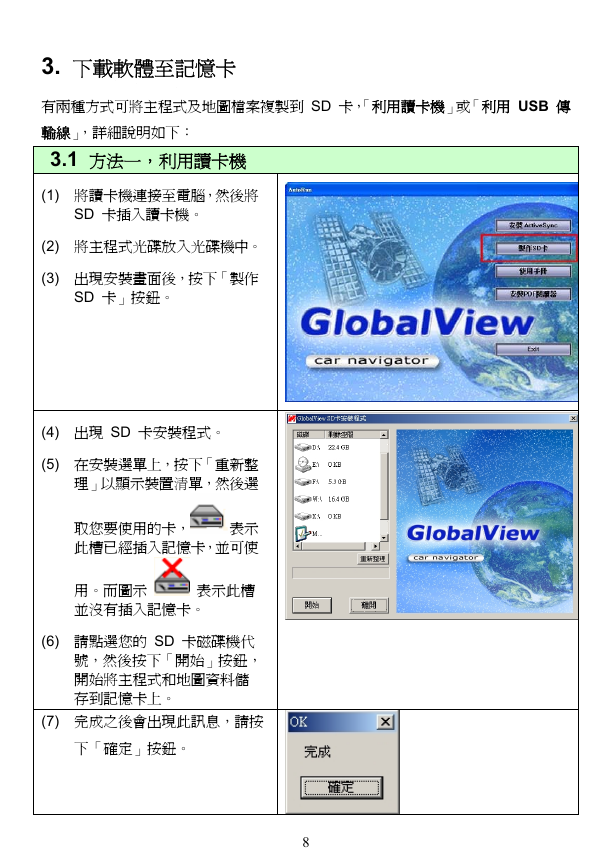

    3. 下載軟體至記憶卡 有兩種方式可將主程式及地圖檔案複製到 SD 卡，「利用讀卡機」或「利用 USB 傳 輸線」，詳細說明如下： 3.1 方法一，利用讀卡機 (1) 將讀卡機連接至電腦，然後將 SD 卡插入讀卡機。 (2) 將主程式光碟放入光碟機中。 (3) 出現安裝畫面後，按下「製作 SD 卡」按鈕。 (4) 出現 SD 卡安裝程式。 (5) 在安裝選單上，按下「重新整 理」以顯示裝置清單，然後選 取您要使用的卡， 表示 此槽已經插入記憶卡，並可使 用。而圖示 並沒有插入記憶卡。 表示此槽 (6) 請點選您的 SD 卡磁碟機代 號，然後按下「開始」按鈕， 開始將主程式和地圖資料儲 存到記憶卡上。 (7) 完成之後會出現此訊息，請按 下「確定」按鈕。 8
