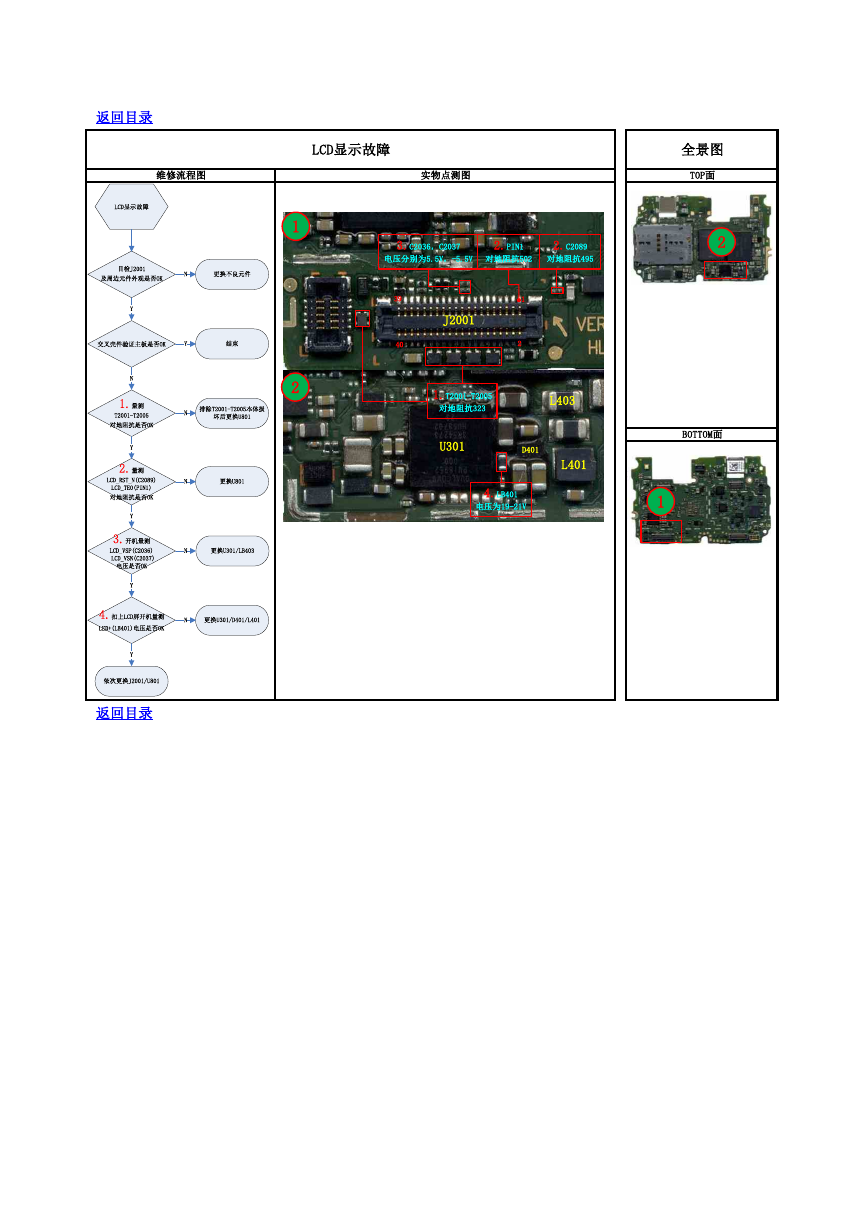

返回目录 维修流程图 实物点测图 LCD显示故障 1 2 3.C2036，C2037 2.PIN1 电压分别为5.5V，-5.5V 对地阻抗502 2.C2089 对地阻抗495 39 40 J2001 1 2 1.T2001-T2005 对地阻抗323 L403 U301 D401 L401 4.LB401 电压为19-21V 1 全景图 TOP面 2 BOTTOM面 返回目录 LCD显示故障目检J2001及周边元件外观是否OK更换不良元件交叉壳件验证主板是否OK结束YYN1.量测T2001-T2005对地阻抗是否OK排除T2001-T2005本体损坏后更换U801NN2.量测LCD_RST_N(C2089)LCD_TE0(PIN1)对地阻抗是否OK3.开机量测 LCD_VSP(C2036) LCD_VSN(C2037) 电压是否OKY更换U801N更换U301/LB403NY4.扣上LCD屏开机量测LED+(LB401)电压是否OK更换U301/D401/L401NY依次更换J2001/U801Y
