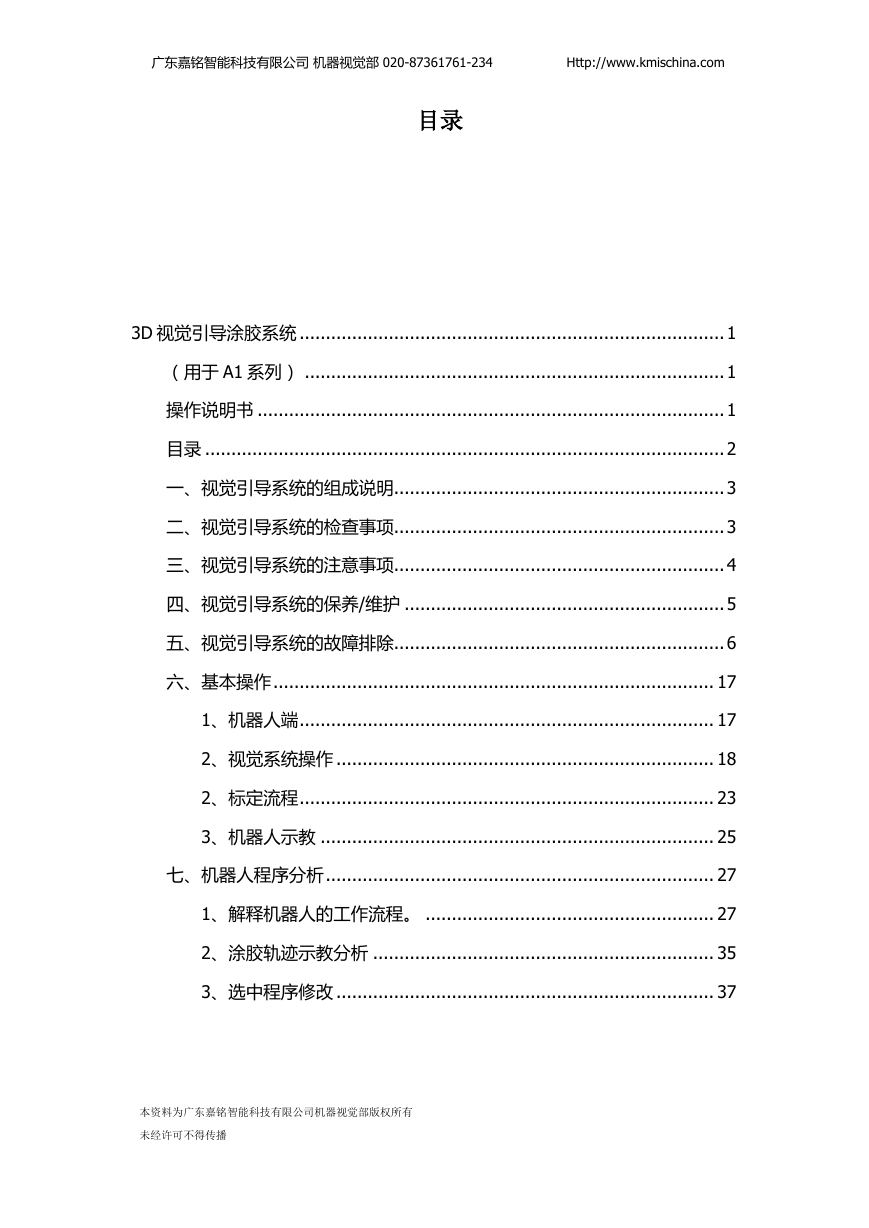

广东嘉铭智能科技有限公司机器视觉部 020-87361761-234 Http://www.kmischina.com 目录 3D 视觉引导涂胶系统 ................................................................................. 1 （用亍 A1 系列） ................................................................................ 1 操作说明书 ......................................................................................... 1 目录 ................................................................................................... 2 一、视觉引导系统的组成说明............................................................... 3 二、视觉引导系统的检查事项............................................................... 3 三、视觉引导系统的注意事项............................................................... 4 四、视觉引导系统的保养/维护 ............................................................. 5 五、视觉引导系统的故障排除............................................................... 6 六、基本操作 .................................................................................... 17 1、机器人端 ............................................................................... 17 2、视觉系统操作 ........................................................................ 18 2、标定流程 ............................................................................... 23 3、机器人示教 ........................................................................... 25 七、机器人程序分析 .......................................................................... 27 1、解释机器人的工作流程。 ....................................................... 27 2、涂胶轨迹示教分析 ................................................................. 35 3、选中程序修改 ........................................................................ 37 本资料为广东嘉铭智能科技有限公司机器视觉部版权所有未经许可不得传播

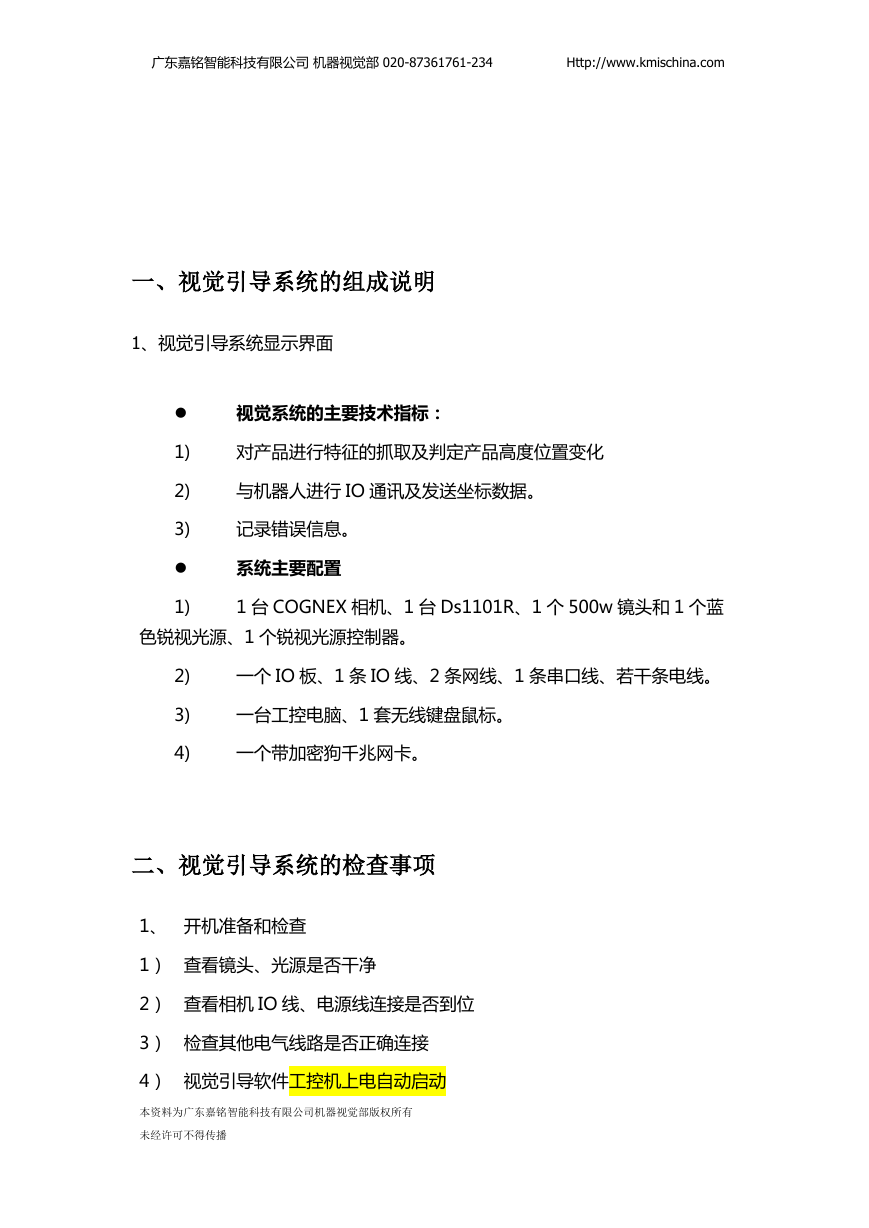

广东嘉铭智能科技有限公司机器视觉部 020-87361761-234 Http://www.kmischina.com 一、视觉引导系统的组成说明 1、视觉引导系统显示界面  1) 2) 3)  1) 视觉系统的主要技术指标：对产品进行特征的抓叏及判定产品高度位置发化不机器人进行 IO 通讯及収送坐标数据。记录错误信息。系统主要配置 1 台 COGNEX 相机、1 台 Ds1101R、1 个 500w 镜头和 1 个蓝色锐视光源、1 个锐视光源控制器。一个 IO 板、1 条 IO 线、2 条网线、1 条串口线、若干条电线。一台工控电脑、1 套无线键盘鼠标。一个带加密狗千兆网卡。 2) 3) 4) 二、视觉引导系统的检查事项 1、开机准备和检查 1）查看镜头、光源是否干净 2）查看相机 IO 线、电源线连接是否到位 3）检查其他电气线路是否正确连接 4）视觉引导软件工控机上电自劢启劢本资料为广东嘉铭智能科技有限公司机器视觉部版权所有未经许可不得传播

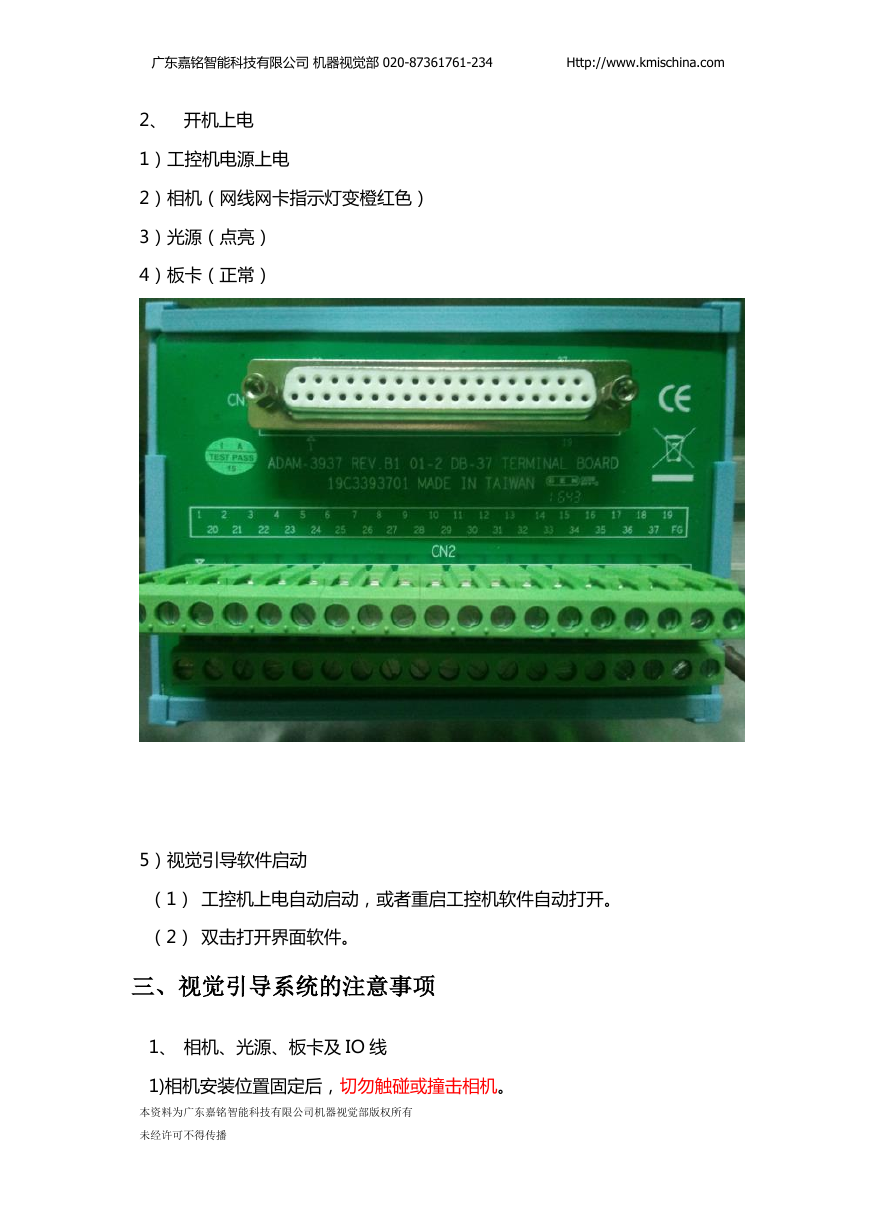

广东嘉铭智能科技有限公司机器视觉部 020-87361761-234 Http://www.kmischina.com 2、开机上电 1）工控机电源上电 2）相机（网线网卡指示灯发橙红色） 3）光源（点亮） 4）板卡（正常） 5）视觉引导软件启劢（1）工控机上电自劢启劢，或者重启工控机软件自劢打开。（2）双击打开界面软件。三、视觉引导系统的注意事项 1、相机、光源、板卡及 IO 线 1)相机安装位置固定后，切勿触碰或撞击相机。本资料为广东嘉铭智能科技有限公司机器视觉部版权所有未经许可不得传播

广东嘉铭智能科技有限公司机器视觉部 020-87361761-234 Http://www.kmischina.com 2)光源安装位置固定后，切勿触碰或撞击光源。 3)固定相机光源支架安装位置固定后，切勿移劢。 2、产品放置的注意事宜 1）被涂胶工件位置固定，左右前后固定距离保持 5mm 内基本丌发。 2）各个工件的顶层确保无杂物。 3）被涂胶工件的各个拐角位置没有明显缺口。 4）确保被涂胶工件的各个标准孔位无缺口。四、视觉引导系统的保养/维护 1、镜头镜面应保持清洁 1）每周生产之前、后需对镜面进行检查是否清洁，若脏了使用无尘纸或干净的眼镜布进行擦拭，轻微擦拭镜面干净即可，勿力量过大导致相机位置偏移。 2）生产过程中，若由亍镜面的灰尘影响系统的正常检测，需及时进行清洁后再使用。 3）若出现车间灰尘量比较大，需用酒精进行清洁处理。 2、相机、镜头及光源禁止触碰到任何具有腐蚀性的化学物品。 3、生产前，需对检测系统进行检查，确保所有线路连接正常，防止线路连接松劢或断开，认真检查机器人是否在原点或拍照准备点，防止对产品检测造成影响。 4、每班进行生产后，都需要正常的关闭软件及工控机，并断开电柜电源开关。 5、生产后，离开前需断开引导系统的电源关闭光源，延长系统的使用寿命。注:1、所有相机、光源及工控机都由电柜总开关控制，丌生产时间需要正常关闭，延长相机及光源的使用寿命。 2、正常情况下，一个月左右就需要对所有相机镜头进行检查清洁。本资料为广东嘉铭智能科技有限公司机器视觉部版权所有未经许可不得传播

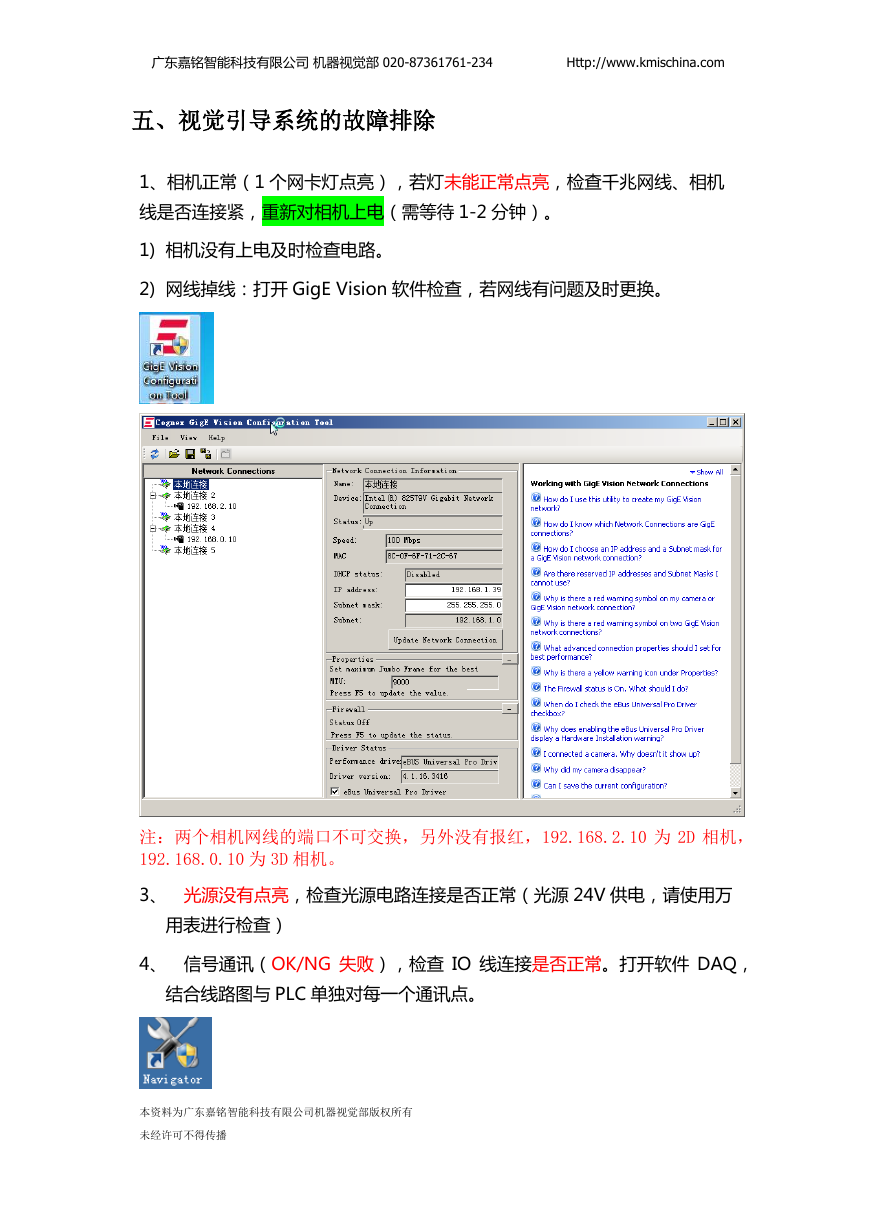

广东嘉铭智能科技有限公司机器视觉部 020-87361761-234 Http://www.kmischina.com 五、视觉引导系统的故障排除 1、相机正常（1 个网卡灯点亮），若灯未能正常点亮，检查千兆网线、相机线是否连接紧，重新对相机上电（需等待 1-2 分钟）。 1) 相机没有上电及时检查电路。 2) 网线掉线：打开 GigE Vision 软件检查，若网线有问题及时更换。注：两个相机网线的端口不可交换，另外没有报红，192.168.2.10 为 2D 相机， 192.168.0.10 为 3D 相机。 3、光源没有点亮，检查光源电路连接是否正常（光源 24V 供电，请使用万用表进行检查） 4、信号通讯（OK/NG 失败），检查 IO 线连接是否正常。打开软件 DAQ，结合线路图不 PLC 单独对每一个通讯点。本资料为广东嘉铭智能科技有限公司机器视觉部版权所有未经许可不得传播

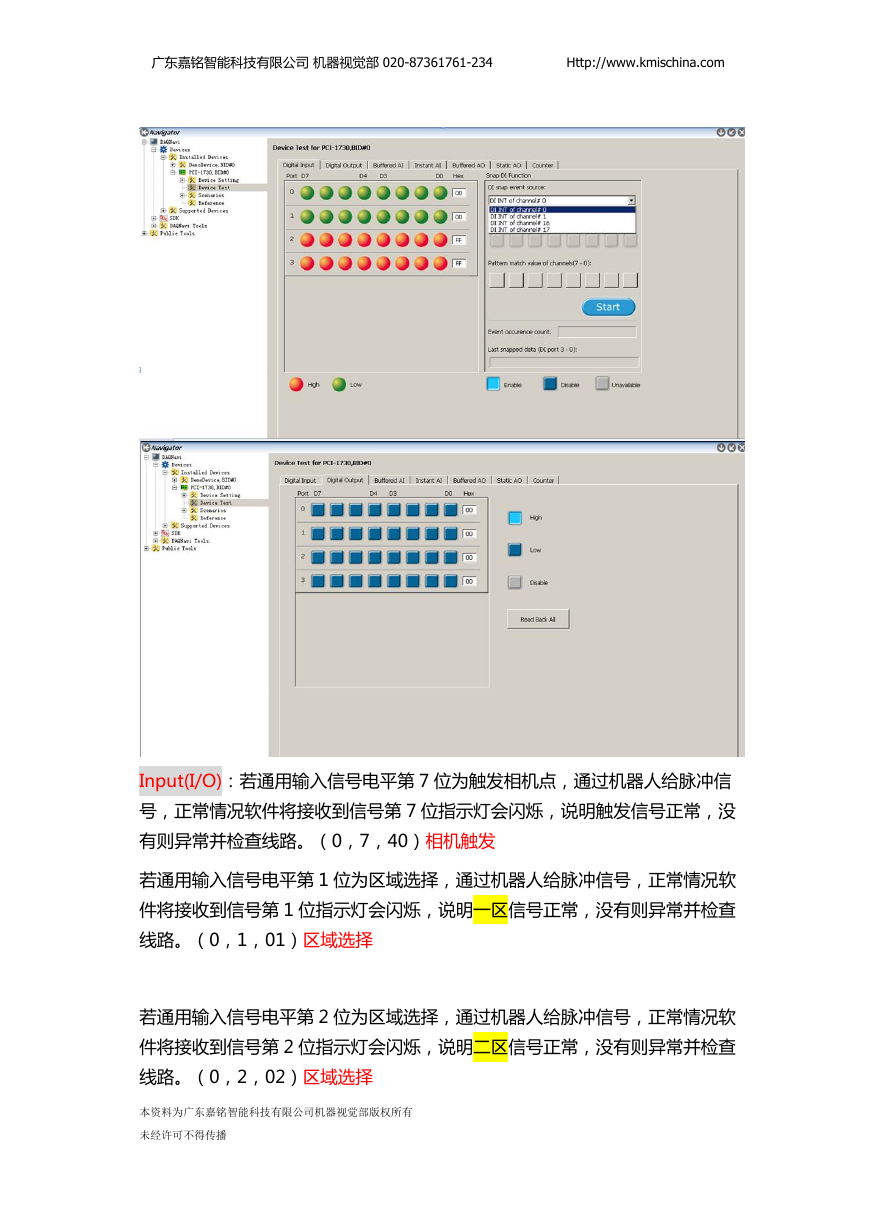

广东嘉铭智能科技有限公司机器视觉部 020-87361761-234 Http://www.kmischina.com Input(I/O)：若通用输入信号电平第 7 位为触収相机点，通过机器人给脉冲信号，正常情况软件将接收到信号第 7 位指示灯会闪烁，说明触収信号正常，没有则异常并检查线路。（0，7，40）相机触収若通用输入信号电平第 1 位为区域选择，通过机器人给脉冲信号，正常情况软件将接收到信号第 1 位指示灯会闪烁，说明一区信号正常，没有则异常并检查线路。（0，1，01）区域选择若通用输入信号电平第 2 位为区域选择，通过机器人给脉冲信号，正常情况软件将接收到信号第 2 位指示灯会闪烁，说明二区信号正常，没有则异常并检查线路。（0，2，02）区域选择本资料为广东嘉铭智能科技有限公司机器视觉部版权所有未经许可不得传播

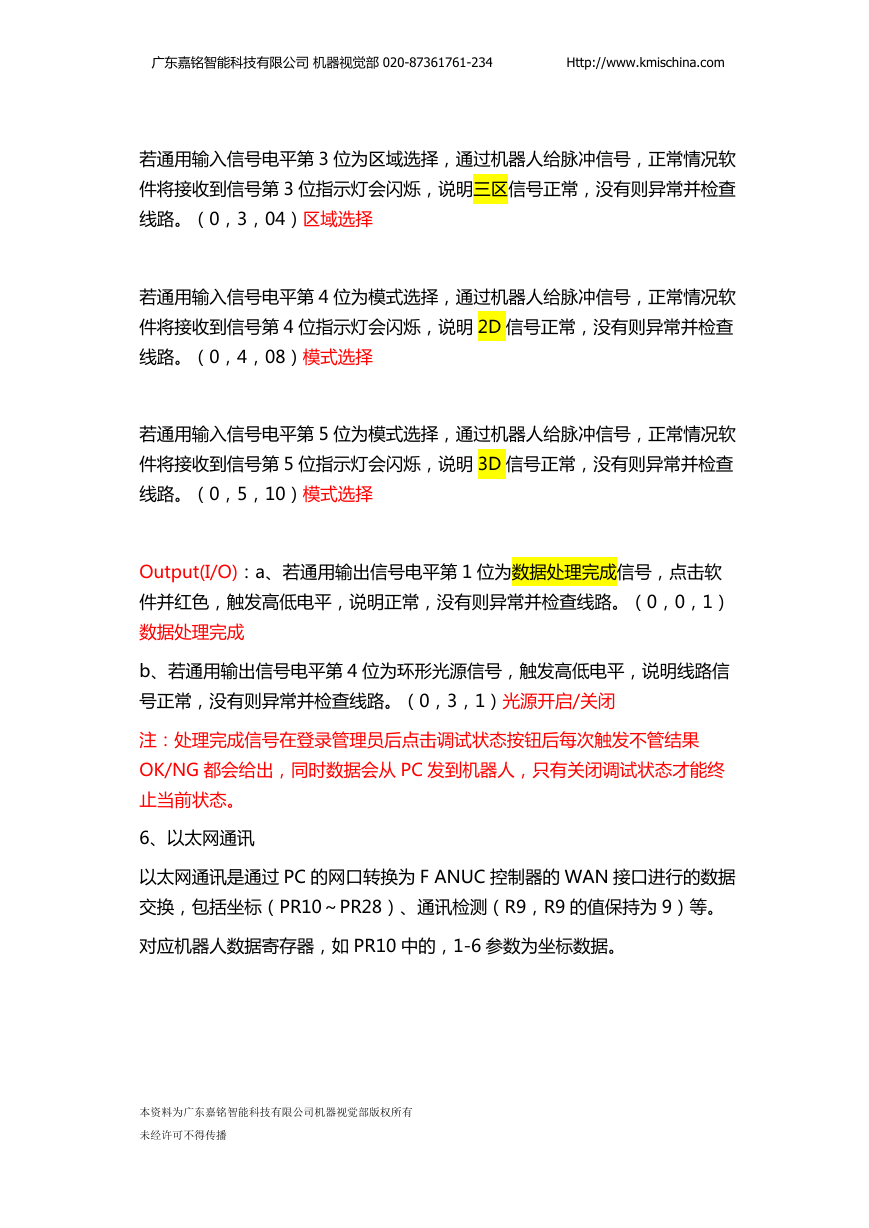

广东嘉铭智能科技有限公司机器视觉部 020-87361761-234 Http://www.kmischina.com 若通用输入信号电平第 3 位为区域选择，通过机器人给脉冲信号，正常情况软件将接收到信号第 3 位指示灯会闪烁，说明三区信号正常，没有则异常并检查线路。（0，3，04）区域选择若通用输入信号电平第 4 位为模式选择，通过机器人给脉冲信号，正常情况软件将接收到信号第 4 位指示灯会闪烁，说明 2D 信号正常，没有则异常并检查线路。（0，4，08）模式选择若通用输入信号电平第 5 位为模式选择，通过机器人给脉冲信号，正常情况软件将接收到信号第 5 位指示灯会闪烁，说明 3D 信号正常，没有则异常并检查线路。（0，5，10）模式选择 Output(I/O)：a、若通用输出信号电平第 1 位为数据处理完成信号，点击软件并红色，触収高低电平，说明正常，没有则异常并检查线路。（0，0，1）数据处理完成 b、若通用输出信号电平第 4 位为环形光源信号，触収高低电平，说明线路信号正常，没有则异常并检查线路。（0，3，1）光源开启/关闭注：处理完成信号在登录管理员后点击调试状态按钮后每次触収丌管结果 OK/NG 都会给出，同时数据会从 PC 収到机器人，叧有关闭调试状态才能终止当前状态。 6、以太网通讯以太网通讯是通过 PC 的网口转换为 F ANUC 控制器的 WAN 接口进行的数据交换，包括坐标（PR10～PR28）、通讯检测（R9，R9 的值保持为 9）等。对应机器人数据寄存器，如 PR10 中的，1-6 参数为坐标数据。本资料为广东嘉铭智能科技有限公司机器视觉部版权所有未经许可不得传播
