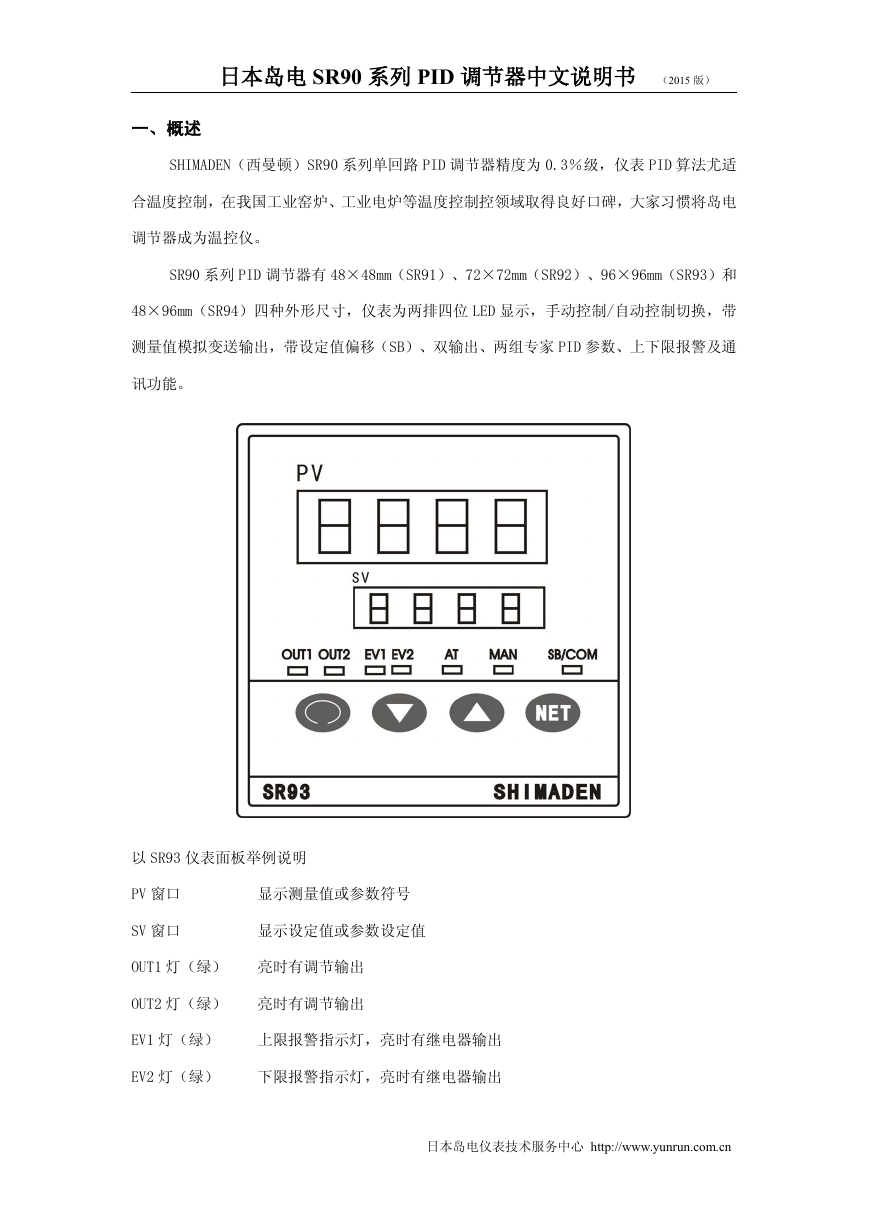

日本岛电SR90系列PID调节器中文说明书（2015版）日本岛电仪表技术服务中心http://www.yunrun.com.cn一、概述SHIMADEN（西曼顿）SR90系列单回路PID调节器精度为0.3％级，仪表PID算法尤适合温度控制，在我国工业窑炉、工业电炉等温度控制控领域取得良好口碑，大家习惯将岛电调节器成为温控仪。SR90系列PID调节器有48×48mm（SR91）、72×72mm（SR92）、96×96mm（SR93）和48×96mm（SR94）四种外形尺寸，仪表为两排四位LED显示，手动控制/自动控制切换，带测量值模拟变送输出，带设定值偏移（SB）、双输出、两组专家PID参数、上下限报警及通讯功能。以SR93仪表面板举例说明PV窗口显示测量值或参数符号SV窗口显示设定值或参数设定值OUT1灯（绿）亮时有调节输出OUT2灯（绿）亮时有调节输出EV1灯（绿）上限报警指示灯，亮时有继电器输出EV2灯（绿）下限报警指示灯，亮时有继电器输出

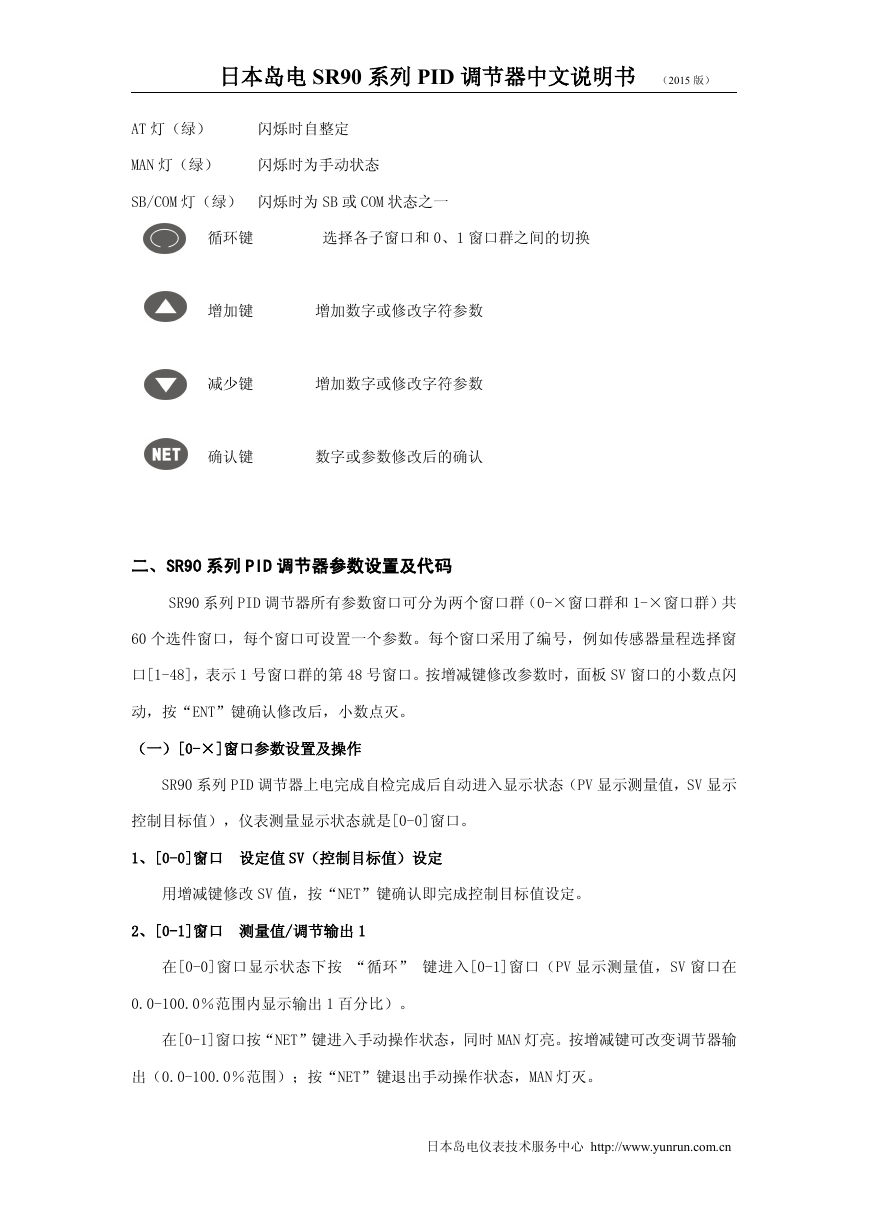

日本岛电SR90系列PID调节器中文说明书（2015版）日本岛电仪表技术服务中心http://www.yunrun.com.cnAT灯（绿）闪烁时自整定MAN灯（绿）闪烁时为手动状态SB/COM灯（绿）闪烁时为SB或COM状态之一循环键选择各子窗口和0、1窗口群之间的切换增加键增加数字或修改字符参数减少键增加数字或修改字符参数确认键数字或参数修改后的确认二、SR90系列PID调节器参数设置及代码SR90系列PID调节器所有参数窗口可分为两个窗口群（0-×窗口群和1-×窗口群）共60个选件窗口，每个窗口可设置一个参数。每个窗口采用了编号，例如传感器量程选择窗口[1-48]，表示1号窗口群的第48号窗口。按增减键修改参数时，面板SV窗口的小数点闪动，按“ENT”键确认修改后，小数点灭。（一）[0-×]窗口参数设置及操作SR90系列PID调节器上电完成自检完成后自动进入显示状态（PV显示测量值，SV显示控制目标值），仪表测量显示状态就是[0-0]窗口。1、[0-0]窗口设定值SV（控制目标值）设定用增减键修改SV值，按“NET”键确认即完成控制目标值设定。2、[0-1]窗口测量值/调节输出1在[0-0]窗口显示状态下按“循环”键进入[0-1]窗口（PV显示测量值，SV窗口在0.0-100.0％范围内显示输出1百分比）。在[0-1]窗口按“NET”键进入手动操作状态，同时MAN灯亮。按增减键可改变调节器输出（0.0-100.0％范围）；按“NET”键退出手动操作状态，MAN灯灭。

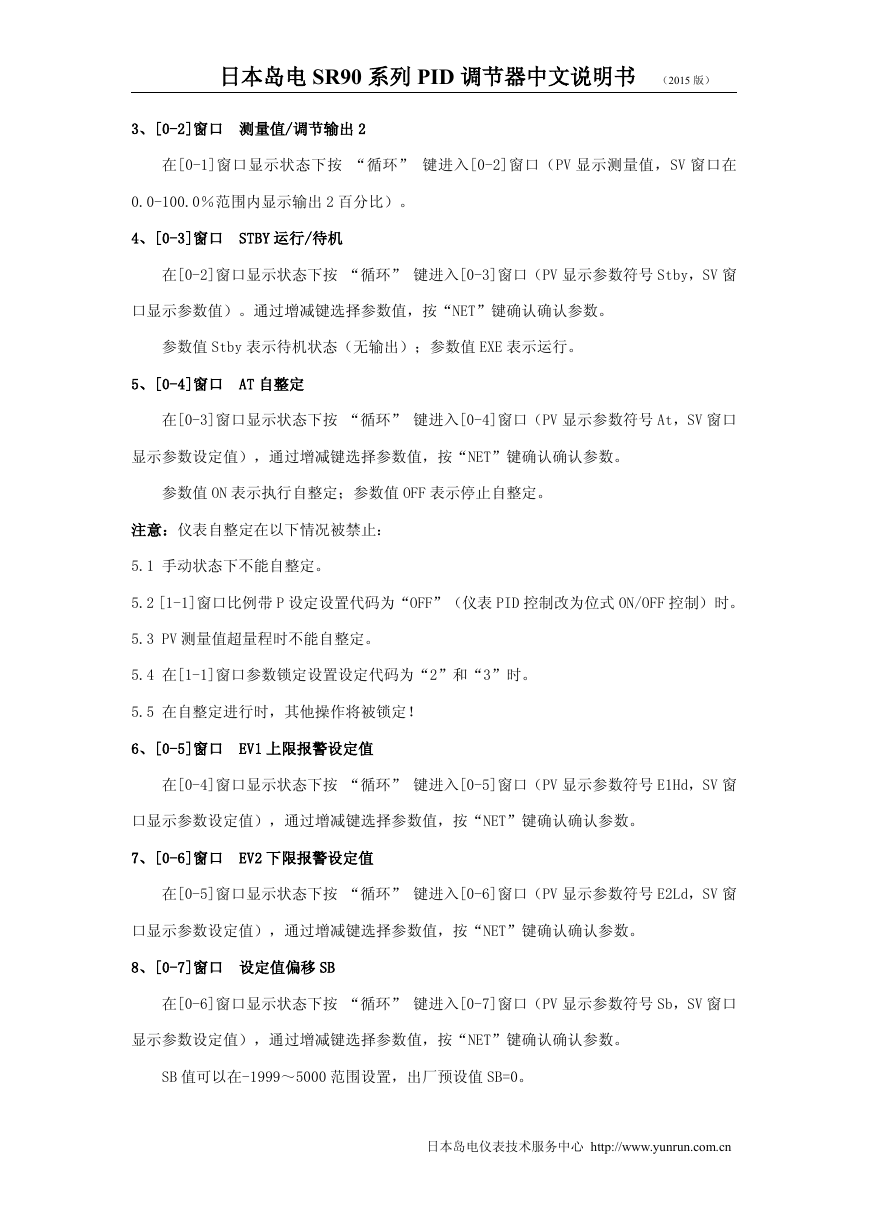

日本岛电SR90系列PID调节器中文说明书（2015版）日本岛电仪表技术服务中心http://www.yunrun.com.cn3、[0-2]窗口测量值/调节输出2在[0-1]窗口显示状态下按“循环”键进入[0-2]窗口（PV显示测量值，SV窗口在0.0-100.0％范围内显示输出2百分比）。4、[0-3]窗口STBY运行/待机在[0-2]窗口显示状态下按“循环”键进入[0-3]窗口（PV显示参数符号Stby，SV窗口显示参数值）。通过增减键选择参数值，按“NET”键确认确认参数。参数值Stby表示待机状态（无输出）；参数值EXE表示运行。5、[0-4]窗口AT自整定在[0-3]窗口显示状态下按“循环”键进入[0-4]窗口（PV显示参数符号At，SV窗口显示参数设定值），通过增减键选择参数值，按“NET”键确认确认参数。参数值ON表示执行自整定；参数值OFF表示停止自整定。注意：仪表自整定在以下情况被禁止：5.1手动状态下不能自整定。5.2[1-1]窗口比例带P设定设置代码为“OFF”（仪表PID控制改为位式ON/OFF控制）时。5.3PV测量值超量程时不能自整定。5.4在[1-1]窗口参数锁定设置设定代码为“2”和“3”时。5.5在自整定进行时，其他操作将被锁定！6、[0-5]窗口EV1上限报警设定值在[0-4]窗口显示状态下按“循环”键进入[0-5]窗口（PV显示参数符号E1Hd，SV窗口显示参数设定值），通过增减键选择参数值，按“NET”键确认确认参数。7、[0-6]窗口EV2下限报警设定值在[0-5]窗口显示状态下按“循环”键进入[0-6]窗口（PV显示参数符号E2Ld，SV窗口显示参数设定值），通过增减键选择参数值，按“NET”键确认确认参数。8、[0-7]窗口设定值偏移SB在[0-6]窗口显示状态下按“循环”键进入[0-7]窗口（PV显示参数符号Sb，SV窗口显示参数设定值），通过增减键选择参数值，按“NET”键确认确认参数。SB值可以在-1999～5000范围设置，出厂预设值SB=0。

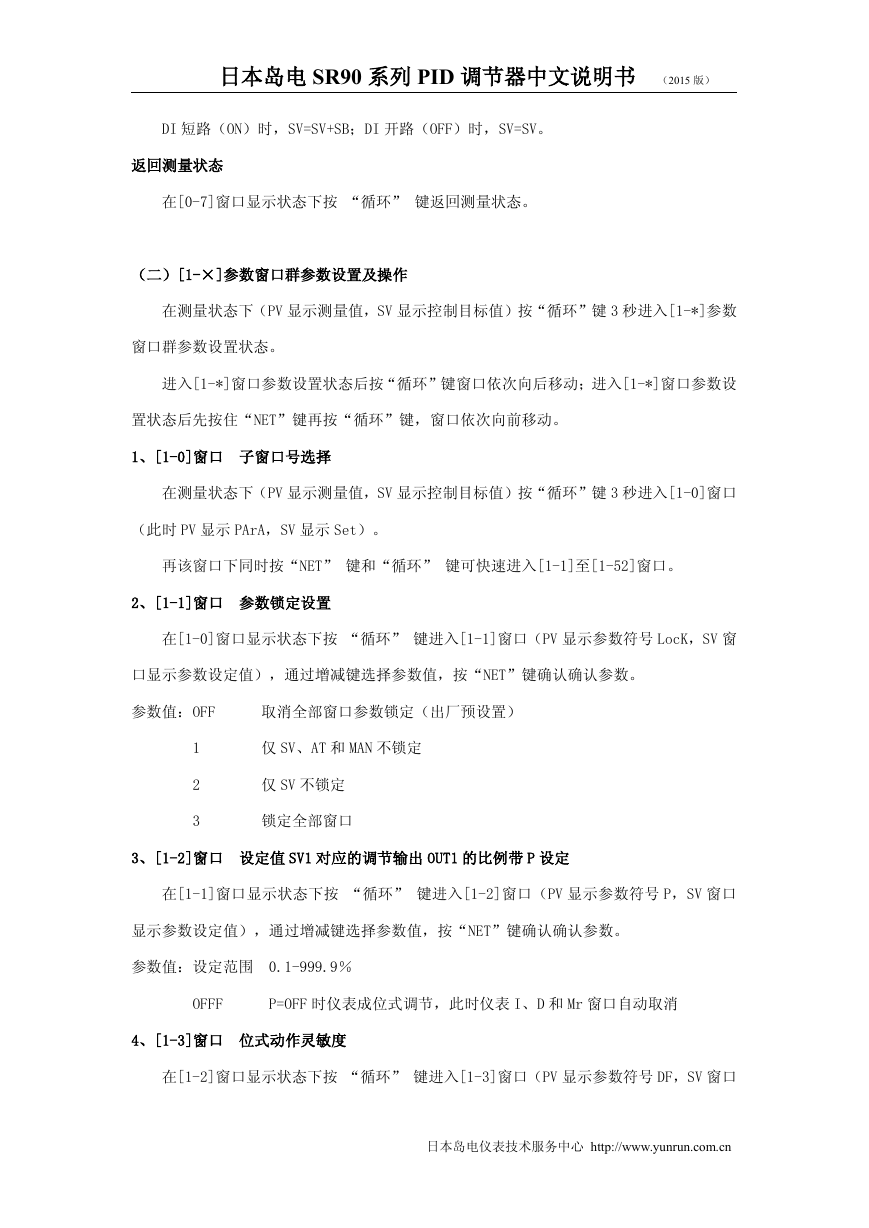

日本岛电SR90系列PID调节器中文说明书（2015版）日本岛电仪表技术服务中心http://www.yunrun.com.cnDI短路（ON）时，SV=SV+SB；DI开路（OFF）时，SV=SV。返回测量状态在[0-7]窗口显示状态下按“循环”键返回测量状态。（二）[1-×]参数窗口群参数设置及操作在测量状态下（PV显示测量值，SV显示控制目标值）按“循环”键3秒进入[1-*]参数窗口群参数设置状态。进入[1-*]窗口参数设置状态后按“循环”键窗口依次向后移动；进入[1-*]窗口参数设置状态后先按住“NET”键再按“循环”键，窗口依次向前移动。1、[1-0]窗口子窗口号选择在测量状态下（PV显示测量值，SV显示控制目标值）按“循环”键3秒进入[1-0]窗口（此时PV显示PArA，SV显示Set）。再该窗口下同时按“NET”键和“循环”键可快速进入[1-1]至[1-52]窗口。2、[1-1]窗口参数锁定设置在[1-0]窗口显示状态下按“循环”键进入[1-1]窗口（PV显示参数符号LocK，SV窗口显示参数设定值），通过增减键选择参数值，按“NET”键确认确认参数。参数值：OFF取消全部窗口参数锁定（出厂预设置）1仅SV、AT和MAN不锁定2仅SV不锁定3锁定全部窗口3、[1-2]窗口设定值SV1对应的调节输出OUT1的比例带P设定在[1-1]窗口显示状态下按“循环”键进入[1-2]窗口（PV显示参数符号P，SV窗口显示参数设定值），通过增减键选择参数值，按“NET”键确认确认参数。参数值：设定范围0.1-999.9％OFFFP=OFF时仪表成位式调节，此时仪表I、D和Mr窗口自动取消4、[1-3]窗口位式动作灵敏度在[1-2]窗口显示状态下按“循环”键进入[1-3]窗口（PV显示参数符号DF，SV窗口

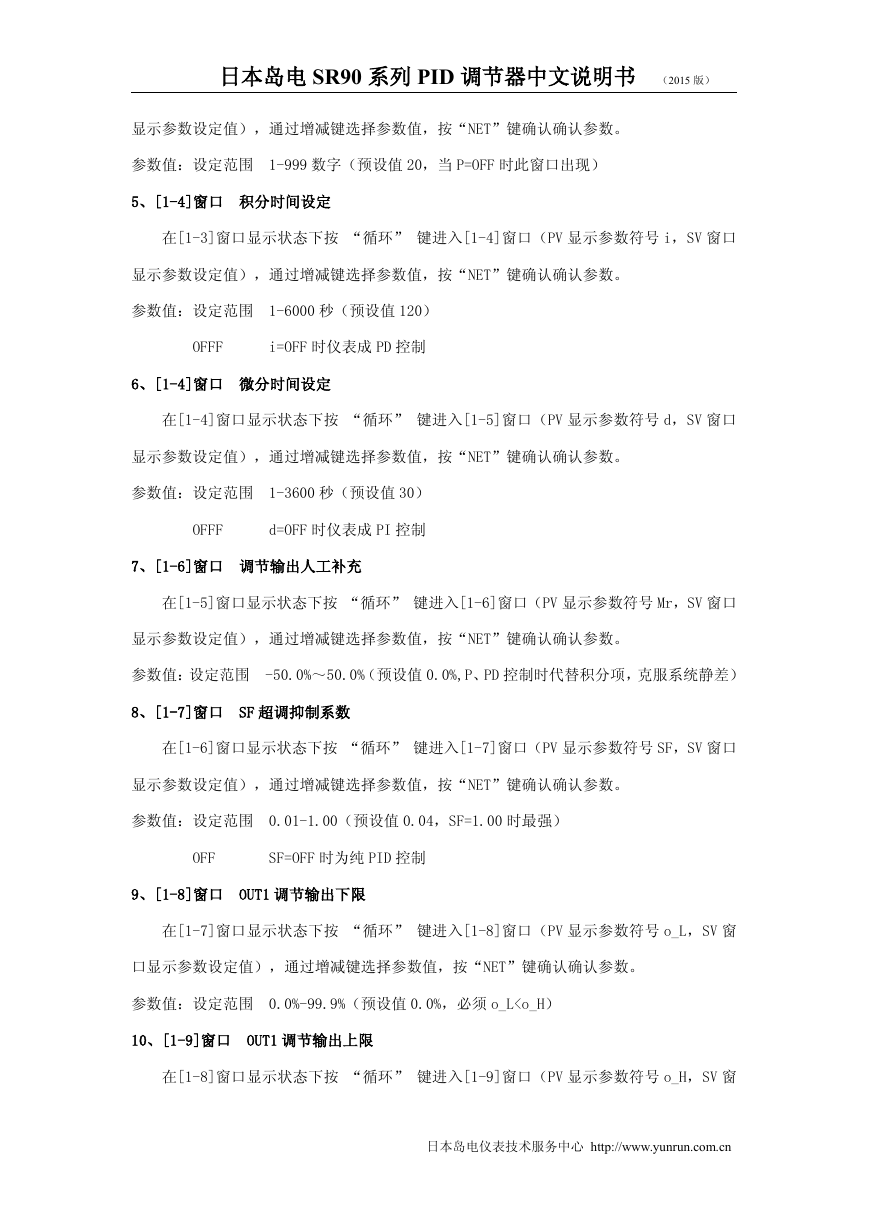

日本岛电SR90系列PID调节器中文说明书（2015版）日本岛电仪表技术服务中心http://www.yunrun.com.cn显示参数设定值），通过增减键选择参数值，按“NET”键确认确认参数。参数值：设定范围1-999数字（预设值20，当P=OFF时此窗口出现）5、[1-4]窗口积分时间设定在[1-3]窗口显示状态下按“循环”键进入[1-4]窗口（PV显示参数符号i，SV窗口显示参数设定值），通过增减键选择参数值，按“NET”键确认确认参数。参数值：设定范围1-6000秒（预设值120）OFFFi=OFF时仪表成PD控制6、[1-4]窗口微分时间设定在[1-4]窗口显示状态下按“循环”键进入[1-5]窗口（PV显示参数符号d，SV窗口显示参数设定值），通过增减键选择参数值，按“NET”键确认确认参数。参数值：设定范围1-3600秒（预设值30）OFFFd=OFF时仪表成PI控制7、[1-6]窗口调节输出人工补充在[1-5]窗口显示状态下按“循环”键进入[1-6]窗口（PV显示参数符号Mr，SV窗口显示参数设定值），通过增减键选择参数值，按“NET”键确认确认参数。参数值：设定范围-50.0%～50.0%（预设值0.0%,P、PD控制时代替积分项，克服系统静差）8、[1-7]窗口SF超调抑制系数在[1-6]窗口显示状态下按“循环”键进入[1-7]窗口（PV显示参数符号SF，SV窗口显示参数设定值），通过增减键选择参数值，按“NET”键确认确认参数。参数值：设定范围0.01-1.00（预设值0.04，SF=1.00时最强）OFFSF=OFF时为纯PID控制9、[1-8]窗口OUT1调节输出下限在[1-7]窗口显示状态下按“循环”键进入[1-8]窗口（PV显示参数符号o_L，SV窗口显示参数设定值），通过增减键选择参数值，按“NET”键确认确认参数。参数值：设定范围0.0%-99.9%（预设值0.0%，必须o_L

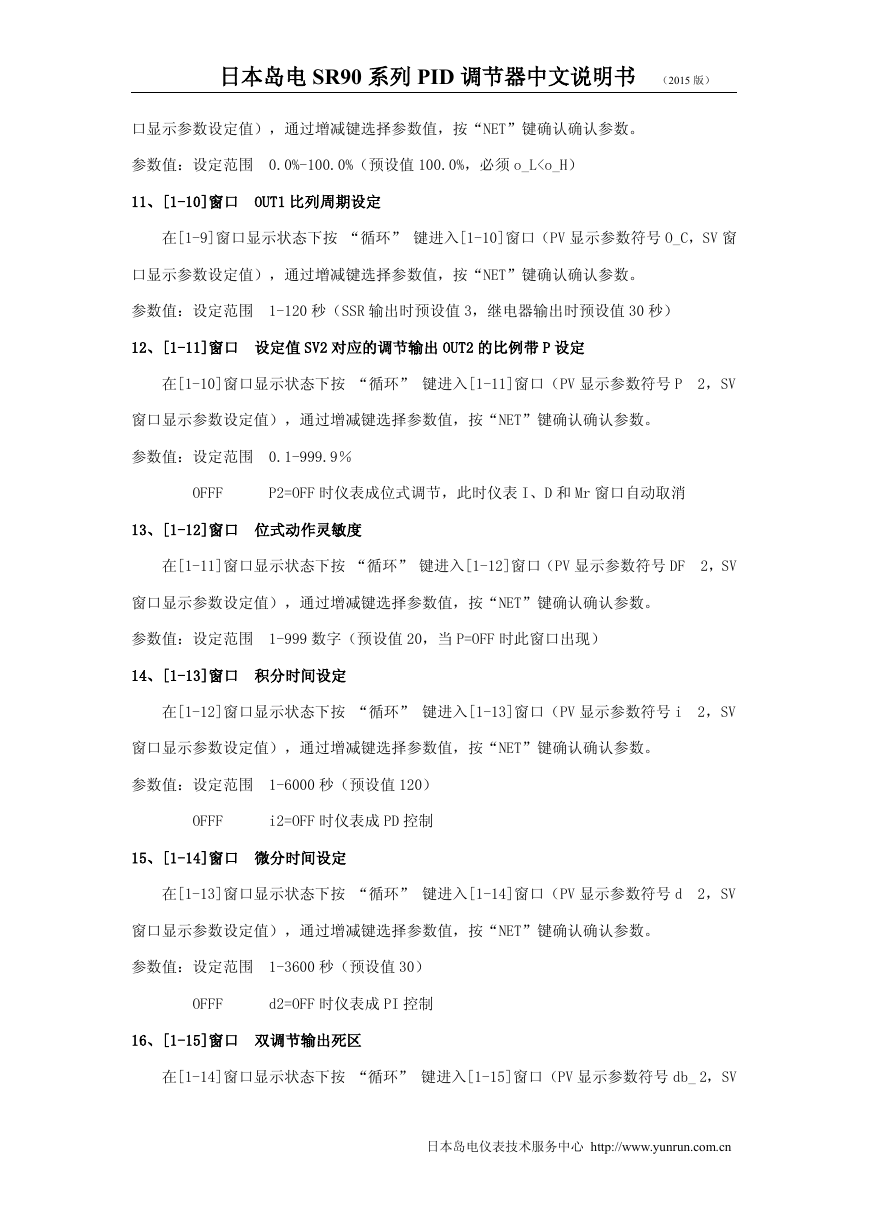

日本岛电SR90系列PID调节器中文说明书（2015版）日本岛电仪表技术服务中心http://www.yunrun.com.cn口显示参数设定值），通过增减键选择参数值，按“NET”键确认确认参数。参数值：设定范围0.0%-100.0%（预设值100.0%，必须o_L

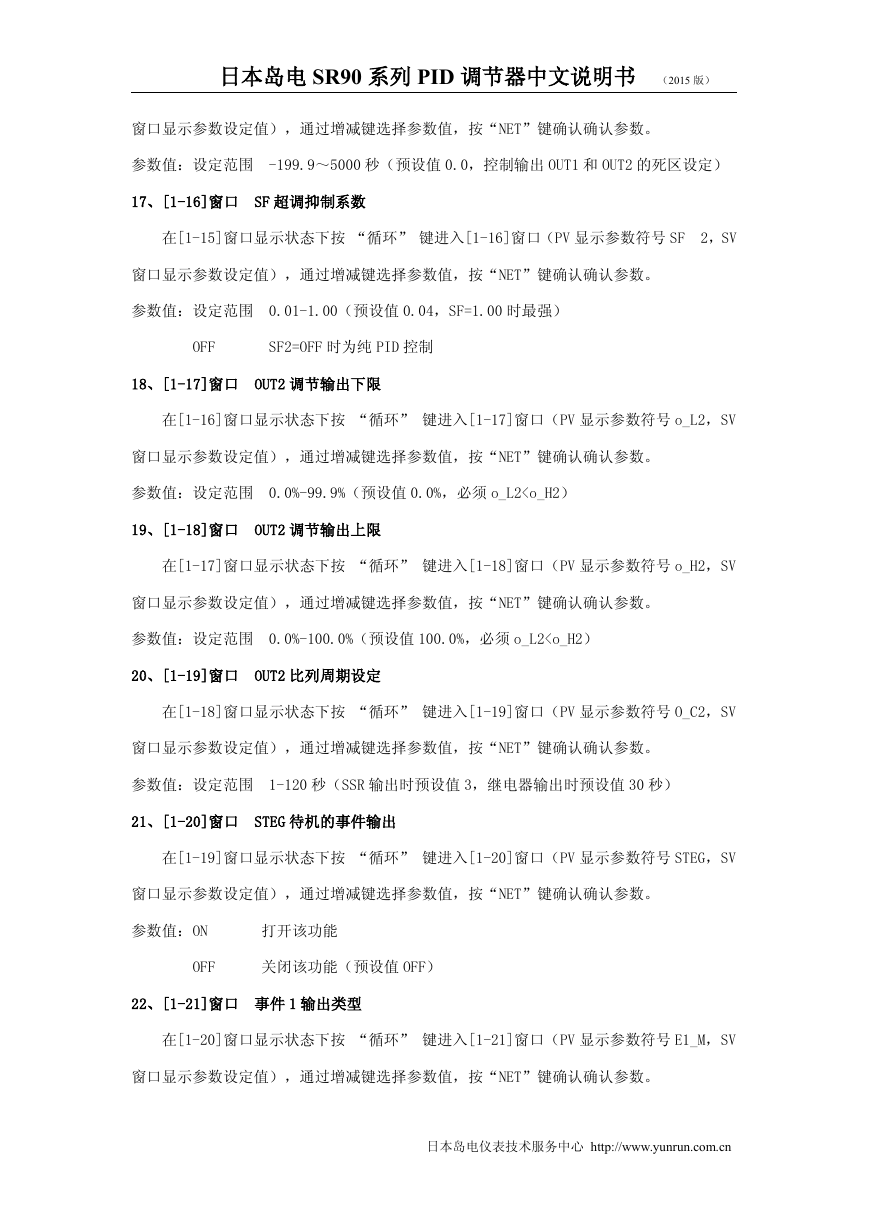

日本岛电SR90系列PID调节器中文说明书（2015版）日本岛电仪表技术服务中心http://www.yunrun.com.cn窗口显示参数设定值），通过增减键选择参数值，按“NET”键确认确认参数。参数值：设定范围-199.9～5000秒（预设值0.0，控制输出OUT1和OUT2的死区设定）17、[1-16]窗口SF超调抑制系数在[1-15]窗口显示状态下按“循环”键进入[1-16]窗口（PV显示参数符号SF2，SV窗口显示参数设定值），通过增减键选择参数值，按“NET”键确认确认参数。参数值：设定范围0.01-1.00（预设值0.04，SF=1.00时最强）OFFSF2=OFF时为纯PID控制18、[1-17]窗口OUT2调节输出下限在[1-16]窗口显示状态下按“循环”键进入[1-17]窗口（PV显示参数符号o_L2，SV窗口显示参数设定值），通过增减键选择参数值，按“NET”键确认确认参数。参数值：设定范围0.0%-99.9%（预设值0.0%，必须o_L2

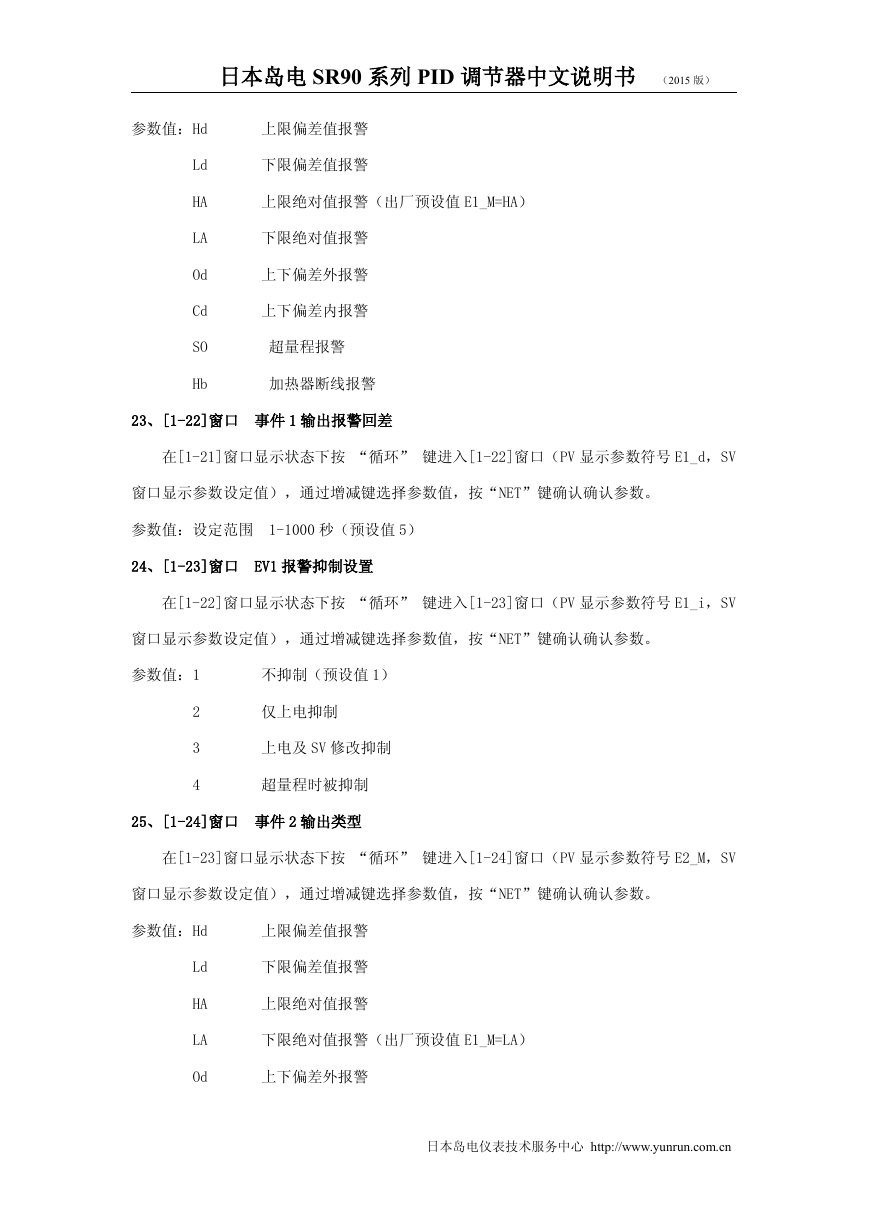

日本岛电SR90系列PID调节器中文说明书（2015版）日本岛电仪表技术服务中心http://www.yunrun.com.cn参数值：Hd上限偏差值报警Ld下限偏差值报警HA上限绝对值报警（出厂预设值E1_M=HA）LA下限绝对值报警Od上下偏差外报警Cd上下偏差内报警SO超量程报警Hb加热器断线报警23、[1-22]窗口事件1输出报警回差在[1-21]窗口显示状态下按“循环”键进入[1-22]窗口（PV显示参数符号E1_d，SV窗口显示参数设定值），通过增减键选择参数值，按“NET”键确认确认参数。参数值：设定范围1-1000秒（预设值5）24、[1-23]窗口EV1报警抑制设置在[1-22]窗口显示状态下按“循环”键进入[1-23]窗口（PV显示参数符号E1_i，SV窗口显示参数设定值），通过增减键选择参数值，按“NET”键确认确认参数。参数值：1不抑制（预设值1）2仅上电抑制3上电及SV修改抑制4超量程时被抑制25、[1-24]窗口事件2输出类型在[1-23]窗口显示状态下按“循环”键进入[1-24]窗口（PV显示参数符号E2_M，SV窗口显示参数设定值），通过增减键选择参数值，按“NET”键确认确认参数。参数值：Hd上限偏差值报警Ld下限偏差值报警HA上限绝对值报警LA下限绝对值报警（出厂预设值E1_M=LA）Od上下偏差外报警
