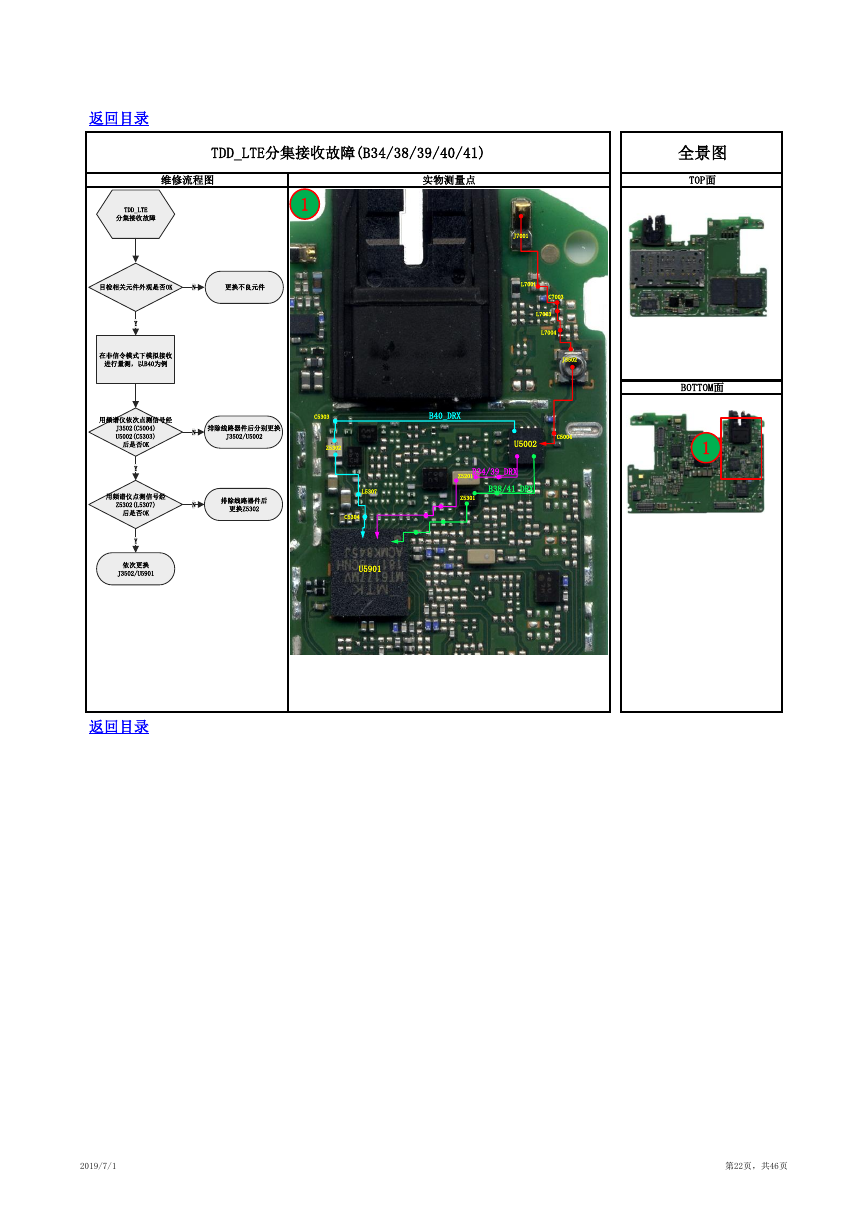

返回目录 TDD_LTE分集接收故障(B34/38/39/40/41) 维修流程图 实物测量点 全景图 TOP面 1 J7001 L7001 C7003 L7003 L7004 J3502 BOTTOM面 1 C5303 Z5302 B40_DRX U5002 C5004 B34/39_DRX Z5201 B38/41_DRX Z5301 L5307 C5304 U5901 返回目录 2019/7/1 第22页，共46页 TDD_LTE分集接收故障目检相关元件外观是否OK更换不良元件N在非信令模式下模拟接收进行量测，以B40为例用频谱仪依次点测信号经J3502(C5004)U5002(C5303)后是否OKYY排除线路器件后分别更换J3502/U5002N用频谱仪点测信号经Z5302(L5307)后是否OKY排除线路器件后更换Z5302N依次更换J3502/U5901
