转自 http://bbs.ednchina.com/view_comments.jspa?entry_id=241794 看 calibrelvs 错误报告的方法 1.Report 开头部分的 Warning 和 Error 信息（因为出现 Warning 和 Error 的情况很多，这里主要举一些常见的例子）： Error 部分：只要 report 的开头部分有 Error 信息出现，lvs 就肯定没有运行成功。Error 一般由 lvs 命令文件或 netlist 文件中的参数定义引起，这时候需要修改 lvs 文件或者 netlist。Error 信息都很直观，比较容易查出产生 Error 的地方。 Example1(参见文件“lvs_test1.rep”)：在”lan_yang_dig.cir”的 2191 和 2192 行调用到了两个标准单元”INLX1”和”LOGICOL”，但是 netlist 中找不到对这两个标准单元的描述。这个错误需要检查 netlist，添加上对这些标准单元的描述部分。通常标准单元的 netlist 由 foundry 提供，是一个单独的 cdl 或者 spice 文件； Example1： LVSNetlistCompiler-ErrorsandWarningsfor"LANYANG_FULLCHIP_V11_20060427.CI R" ------------------------------------------------------------- Error:Nomatching".SUBCKT"statementfor"INLX1"atline2191infile"lan_yang_di g.cir" Error:Nomatching".SUBCKT"statementfor"LOGIC0L"atline2192infile"lan_yang_ dig.cir" ......... ......... Warning 部分：warning 不会影响 lvs 的运行，但是经常会导致结果的不正确。很一些 warning 可以忽略掉，这些常常是 netlist 中或者 lvs 命令文件中一些多余部分引起的，例如下面的 Example2_1 和 Example2_2；很多 warning 是不能忽略的，最常见的是 short 和 softconnect，例如下面的 Example3,Example4_1,Example4_2； Example2_1(参见文件“lvs_test2.rep”)：这个 warning 是因为 calibre 不认 netlist 中的参数”*.MEGA”，这时需要在 netlist 中注释掉这

个参数。（”*.MEGA”只在 dracula 中起作用，用于区分 netlist 中单位 m 和 M 的不同，有了这个参数以后，m 代表千分之一，M 代表百万，如果没有这个参数，则 m 和 M 都代表千分之一）； Example2_1： ......... Warning:*.MEGAatline86infile"/home/taurus/XFAB/cdl/xc06m3/core/xc06a2dl. cdl"notappliedtoearlierglobal-scope.PARAMstatements Warning:*.MEGAatline148infile"/home/taurus/XFAB/cdl/xc06m3/core/xc06a2dl. cdl"notappliedtoearlierglobal-scope.PARAMstatements ......... Example2_2(参见文件“lvs_test2.rep”)：这个 warning 是由于在 netlist 中重复定义了”NAND4”和”NOR2”这两个标准单元引起，可以修改 netlist 解决；如果能确定重复定义的部分是完全相同的，这个 warning 可以忽略掉； Example2_2： ......... Warning:Duplicatesubcktdefinition"NAND4"atline1642infile"/home/taurus/XF AB/cdl/xc06m3/core/xc06a2dl.cdl" Warning:Duplicatesubcktdefinition"NOR2"atline1671infile"/home/taurus/XFA B/cdl/xc06m3/core/xc06a2dl.cdl" ......... Example3(参见文件“lvs_test3.rep”)：在 layout 中两条标记了 label 的 net 短路时，或者不同的 label 标记到了同一 net 上时，出现这种 warning，lvs 中会忽略掉其中一个 label，将这个 net 定义为另一个 label 的名字，例如这个例子中这个 net 被定义为”osc32k”，忽略掉了”tclk_control”。这两个 warning 一般会同时出现，解决办法是通过坐标和 label 在 layout 中查找 short 的地方，或者是 label 移位的地方。这个 warning 会引起 layout 和 netlist 出现不同数目的 net，一定要改掉； Example3： .........

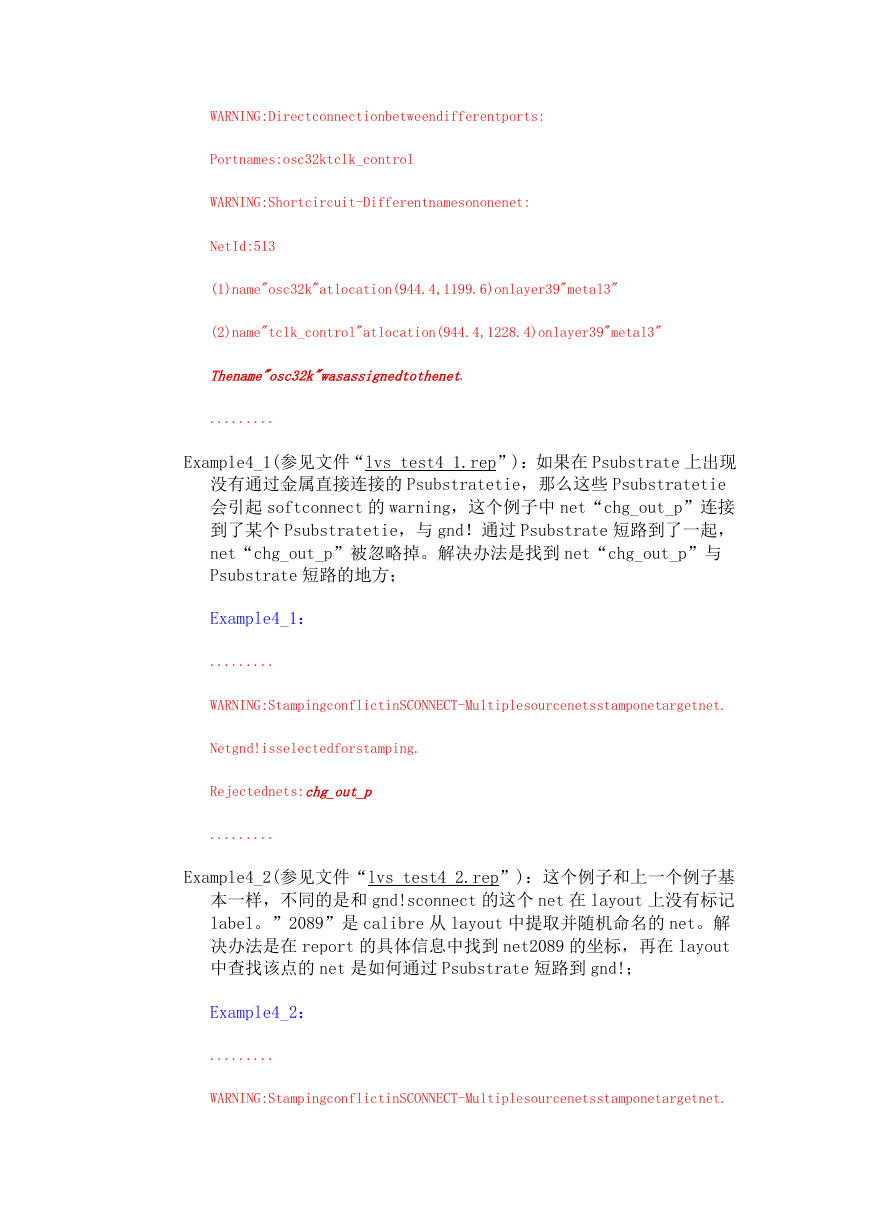

WARNING:Directconnectionbetweendifferentports: Portnames:osc32ktclk_control WARNING:Shortcircuit-Differentnamesononenet: NetId:513 (1)name"osc32k"atlocation(944.4,1199.6)onlayer39"metal3" (2)name"tclk_control"atlocation(944.4,1228.4)onlayer39"metal3" Thename"osc32k"wasassignedtothenet. ......... Example4_1(参见文件“lvs_test4_1.rep”)：如果在 Psubstrate 上出现没有通过金属直接连接的 Psubstratetie，那么这些 Psubstratetie 会引起 softconnect 的 warning，这个例子中 net“chg_out_p”连接到了某个 Psubstratetie，与 gnd！通过 Psubstrate 短路到了一起， net“chg_out_p”被忽略掉。解决办法是找到 net“chg_out_p”与 Psubstrate 短路的地方； Example4_1： ......... WARNING:StampingconflictinSCONNECT-Multiplesourcenetsstamponetargetnet. Netgnd!isselectedforstamping. Rejectednets:chg_out_p ......... Example4_2(参见文件“lvs_test4_2.rep”)：这个例子和上一个例子基本一样，不同的是和 gnd!sconnect 的这个 net 在 layout 上没有标记 label。”2089”是 calibre 从 layout 中提取并随机命名的 net。解决办法是在 report 的具体信息中找到 net2089 的坐标，再在 layout 中查找该点的 net 是如何通过 Psubstrate 短路到 gnd!； Example4_2： ......... WARNING:StampingconflictinSCONNECT-Multiplesourcenetsstamponetargetnet.

Netgnd!isselectedforstamping. Rejectednets:2089 ... ... ... 1Netgnd!(33.050,176.900)GND! 2089(33.050,47.300) ... ... 2．Lvs 中 Input 和 Output 的信息：该部分主要记录 calibre 中的一些信息，例如 layout，netlist，reportfile，运行时间以及 calibre 的版本信息。 Example5： REPORTFILENAME:lvs.rep LAYOUTNAME:../gds/lan_yang_dig_lvs_test3.gds SOURCENAME:LANYANG_FULLCHIP_V11_20060427.CIR('Lan_Yang_Dig') RULEFILE:xc06_calibre_lvs_302.rul RULEFILETITLE:XC06CalibreDRC/LVSFile LVSMODE:Mask RULEFILENAME:xc06_calibre_lvs_302.rul CREATIONTIME:ThuMay1815:44:022006 CURRENTDIRECTORY:/direct/cd-home/gene.huang/tuna/lvs USERNAME:gene.huang

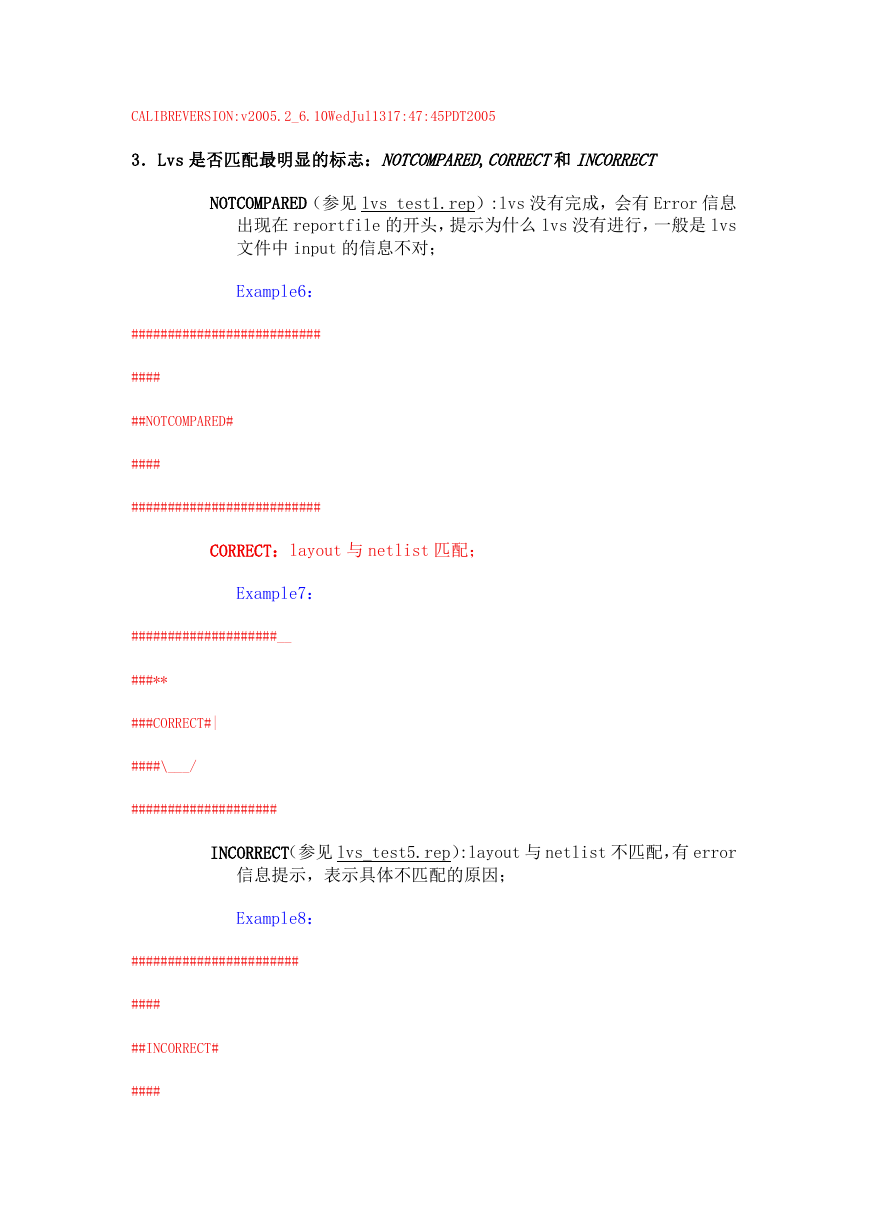

CALIBREVERSION:v2005.2_6.10WedJul1317:47:45PDT2005 3．Lvs 是否匹配最明显的标志：NOTCOMPARED,CORRECT和 INCORRECT NOTCOMPARED（参见 lvs_test1.rep）:lvs 没有完成，会有 Error 信息出现在 reportfile 的开头，提示为什么 lvs 没有进行，一般是 lvs 文件中 input 的信息不对； Example6： ########################## #### ##NOTCOMPARED# #### ########################## CORRECT：layout 与 netlist 匹配； Example7： ####################__ ###** ###CORRECT#| ####\___/ #################### INCORRECT（参见 lvs_test5.rep）:layout 与 netlist 不匹配，有 error 信息提示，表示具体不匹配的原因； Example8： ####################### #### ##INCORRECT# ####

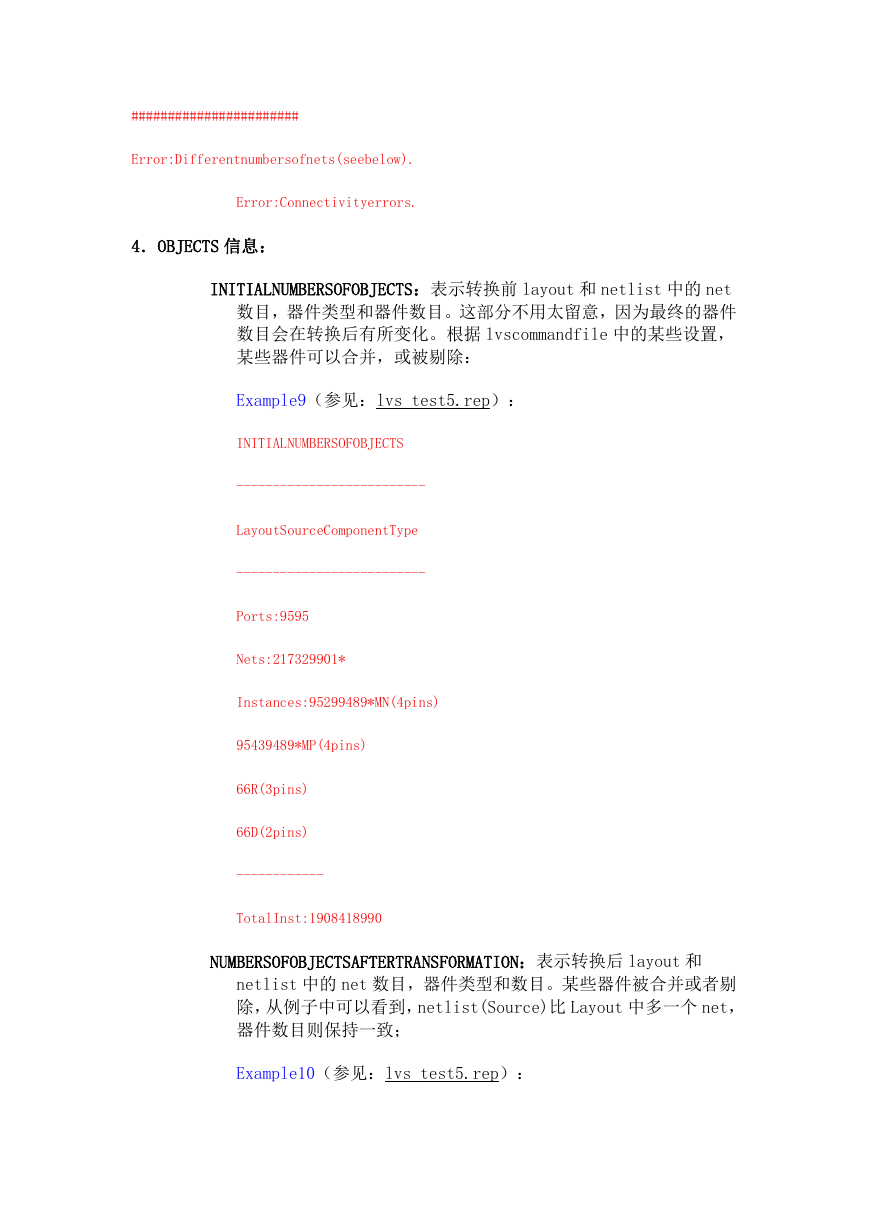

####################### Error:Differentnumbersofnets(seebelow). Error:Connectivityerrors. 4．OBJECTS 信息： INITIALNUMBERSOFOBJECTS：表示转换前 layout 和 netlist 中的 net 数目，器件类型和器件数目。这部分不用太留意，因为最终的器件数目会在转换后有所变化。根据 lvscommandfile 中的某些设置，某些器件可以合并，或被剔除： Example9（参见：lvs_test5.rep）： INITIALNUMBERSOFOBJECTS -------------------------- LayoutSourceComponentType -------------------------- Ports:9595 Nets:217329901* Instances:95299489*MN(4pins) 95439489*MP(4pins) 66R(3pins) 66D(2pins) ------------ TotalInst:1908418990 NUMBERSOFOBJECTSAFTERTRANSFORMATION：表示转换后 layout 和 netlist 中的 net 数目，器件类型和数目。某些器件被合并或者剔除，从例子中可以看到，netlist(Source)比 Layout 中多一个 net，器件数目则保持一致； Example10（参见：lvs_test5.rep）：

NUMBERSOFOBJECTSAFTERTRANSFORMATION --------------------------------------- LayoutSourceComponentType -------------------------- Ports:9595 Nets:99009901* Instances:94729472MN(4pins) 94699469MP(4pins) 66R(3pins) 66D(2pins) ------------ TotalInst:1895318953 5．Report 中最重要的部分――INCORRECTNETS 部分： Report 中，该部分分为左右两列，左边部分表示 layout 中关于某个 net 的信息，右边表示 netlist 中该 net 的信息。 Open（断路）：layout 中出现两个 net 的信息，而 netlist 中只出现一个 net 的信息。这是典型的断路错误。解决办法：根据 net 的坐标到 layout 中找到两个 net 断开的地方。 Example11（参见：lvs_test5.rep）： *********************************************************** INCORRECTNETS DISC#LAYOUTNAMESOURCENAME *********************************************************** 1Netvdd!(32.800,839.700)VDD!

2089(62.400,35.250) ------------------------------------- ---Devicesonlayoutnet2089(62.400,35.250)--- 19074(307.950,38.300)R(RDIFFP3)u_clock_divider/u37/RR0R(RDIFFP3) pos:567(306.950,38.300)neg:u_clock_divider/N2 neg:2089(62.400,35.250)pos:VDD! sub:2089(62.400,35.250)sub:VDD! … … Example11 中，layout 的 vdd!与 net2089 是两个不同的 net，但是在 netlist 中这两点都对应 VDD！；后面的具体信息是这两个 net 上对应的 device 的信息，在 layout 中这个电阻的 neg 和 sub 两端接到了 net2089，但是在 netlist 中应该是接到 VDD！； Example12（参见：lvs_test6.rep）： ******************************************************************* INCORRECTNETS DISC#LAYOUTNAMESOURCENAME ******************************************************************* 1Net54(43.600,1162.700)u_clock_divider/CLK16_FROM32K 1543(50.700,1206.450) -------------------------------------------------- Example12 中，同样是一个 open 的错误类型，layout 中的 net54 和 net1543 都对应 netlist 中的同一个 net； Layout 与 netlist 不对应的 net：layout 中某些 net 在 netlist 中找不到对应的 net。解决办法：根据含有该 net 的 device 的坐标找到对应的 layout，对照 schematic 查找错误的地方；
