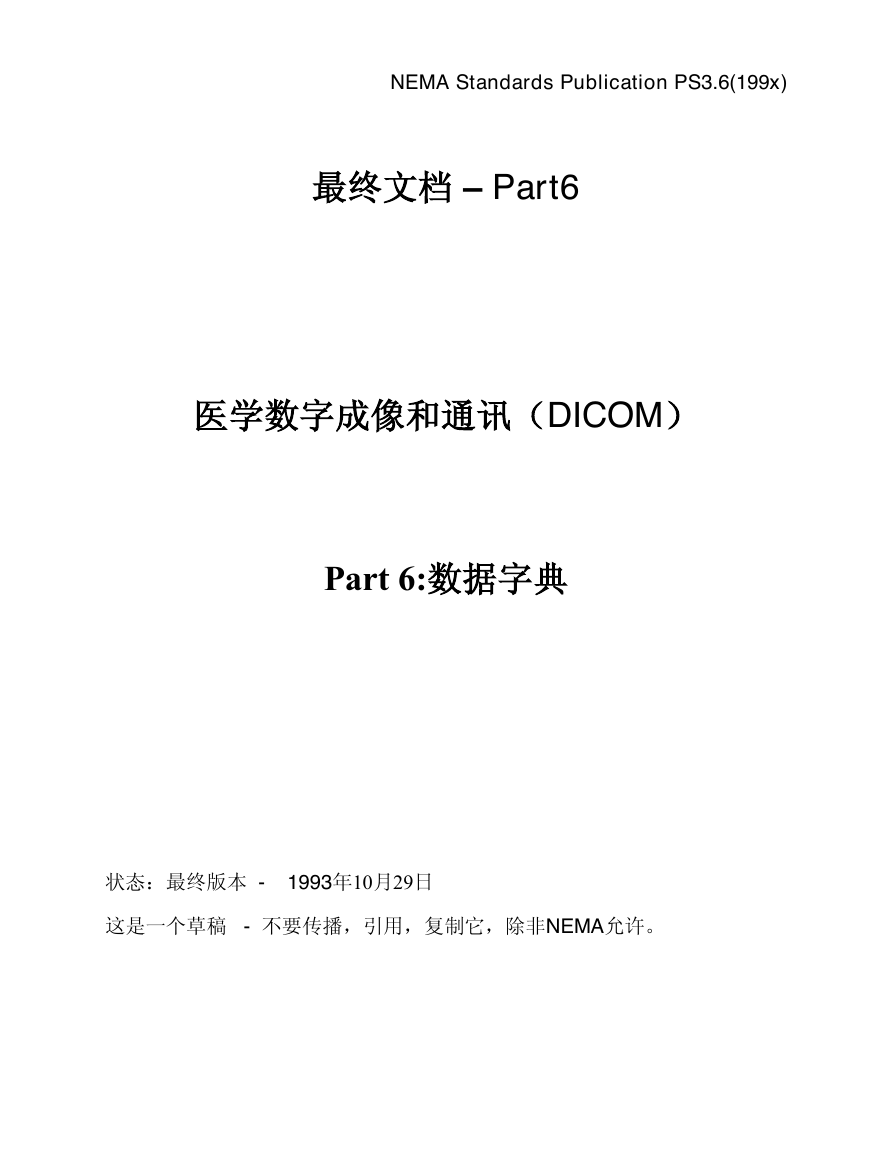

NEMA Standards Publication PS3.6(199x) 最终文档 – Part6 医学数字成像和通讯（DICOM） Part 6:数据字典状态：最终版本 - 1993年10月29日这是一个草稿 - 不要传播，引用，复制它，除非NEMA允许。

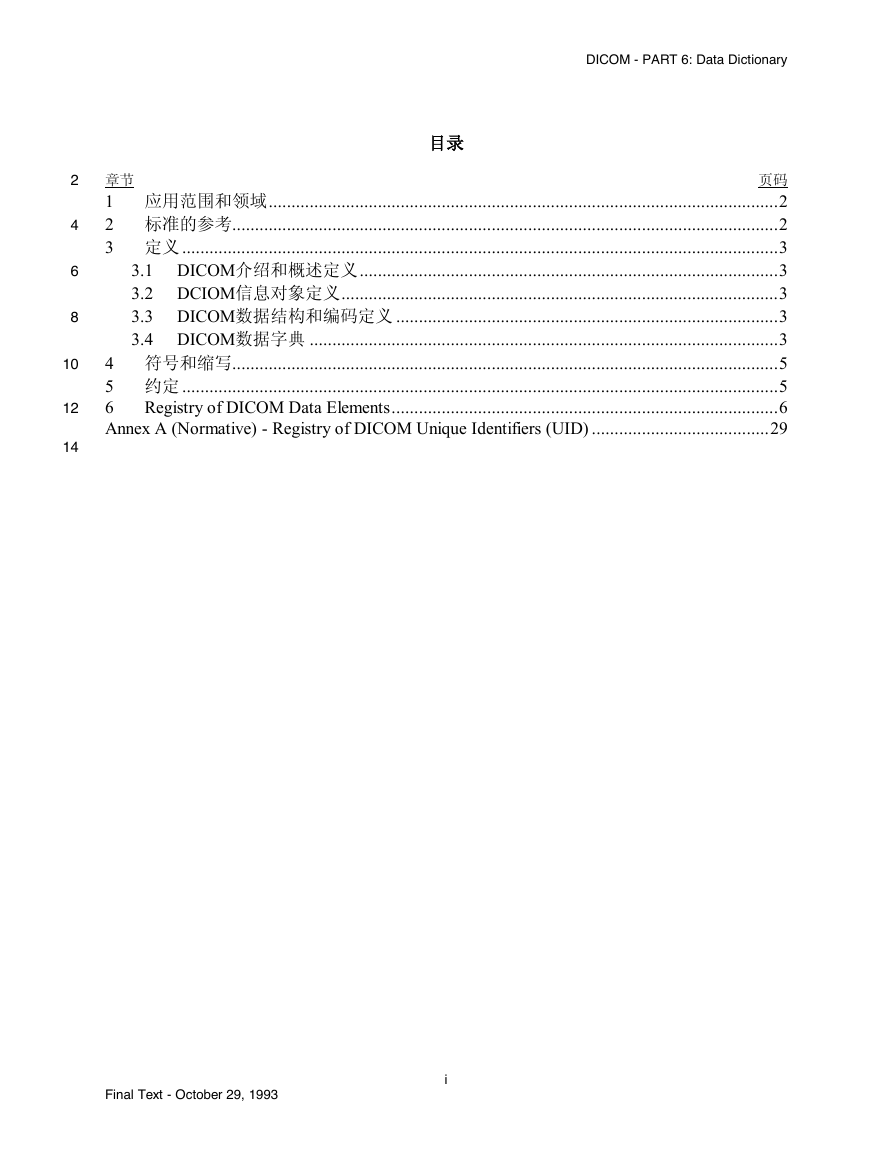

DICOM - PART 6: Data Dictionary 目录页码章节 1 应用范围和领域 ................................................................................................................ 2 2 标准的参考........................................................................................................................ 2 3 定义 ................................................................................................................................... 3 3.1 DICOM介绍和概述定义 ............................................................................................ 3 3.2 DCIOM信息对象定义 ................................................................................................ 3 3.3 DICOM数据结构和编码定义 .................................................................................... 3 3.4 DICOM数据字典 ....................................................................................................... 3 4 符号和缩写........................................................................................................................ 5 5 约定 ................................................................................................................................... 5 6 Registry of DICOM Data Elements ..................................................................................... 6 Annex A (Normative) - Registry of DICOM Unique Identifiers (UID) ....................................... 29 2 4 6 8 10 12 14 Final Text - October 29, 1993 i

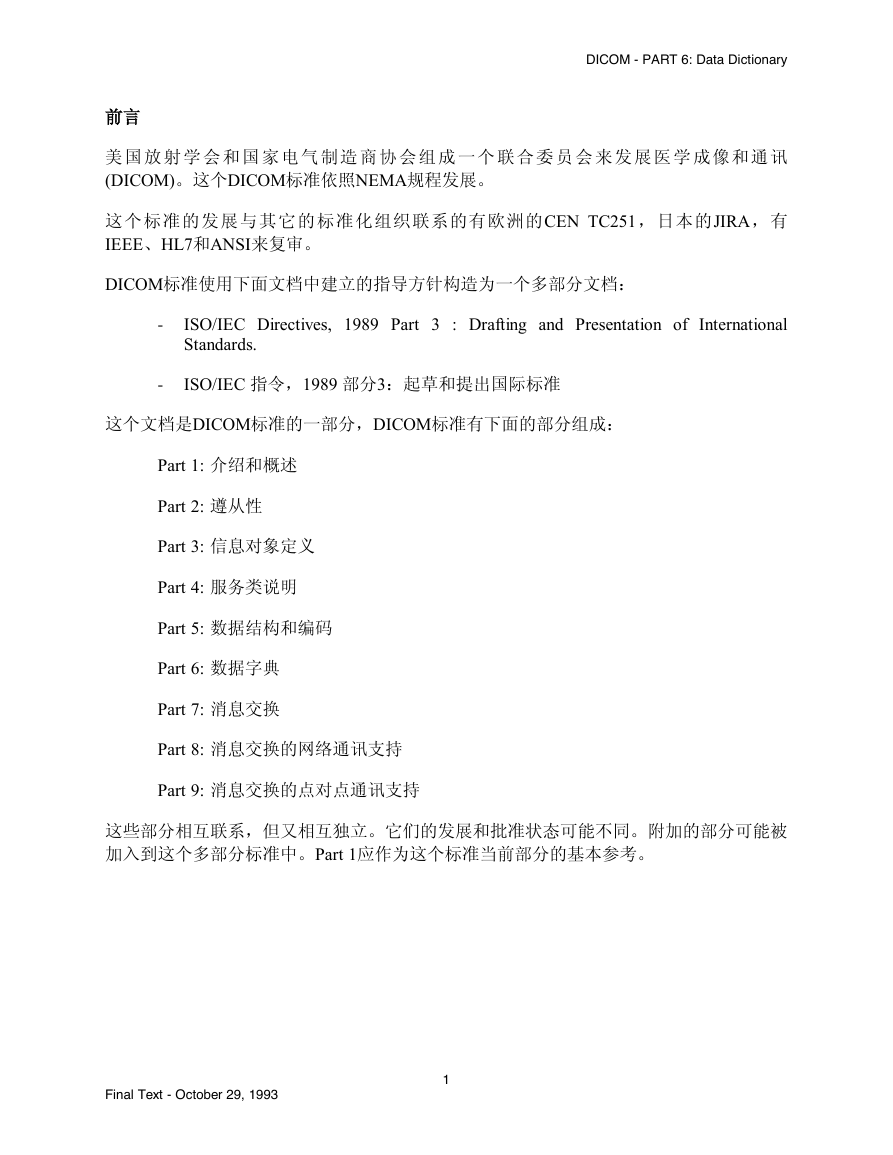

前言 DICOM - PART 6: Data Dictionary 美国放射学会和国家电气制造商协会组成一个联合委员会来发展医学成像和通讯 (DICOM)。这个DICOM标准依照NEMA规程发展。这个标准的发展与其它的标准化组织联系的有欧洲的 CEN TC251，日本的JIRA，有 IEEE、HL7和ANSI来复审。 DICOM标准使用下面文档中建立的指导方针构造为一个多部分文档： - ISO/IEC Directives, 1989 Part 3 : Drafting and Presentation of International Standards. - ISO/IEC 指令，1989 部分3：起草和提出国际标准这个文档是DICOM标准的一部分，DICOM标准有下面的部分组成： Part 1: 介绍和概述 Part 2: 遵从性 Part 3: 信息对象定义 Part 4: 服务类说明 Part 5: 数据结构和编码 Part 6: 数据字典 Part 7: 消息交换 Part 8: 消息交换的网络通讯支持 Part 9: 消息交换的点对点通讯支持这些部分相互联系，但又相互独立。它们的发展和批准状态可能不同。附加的部分可能被加入到这个多部分标准中。Part 1应作为这个标准当前部分的基本参考。 Final Text - October 29, 1993 1

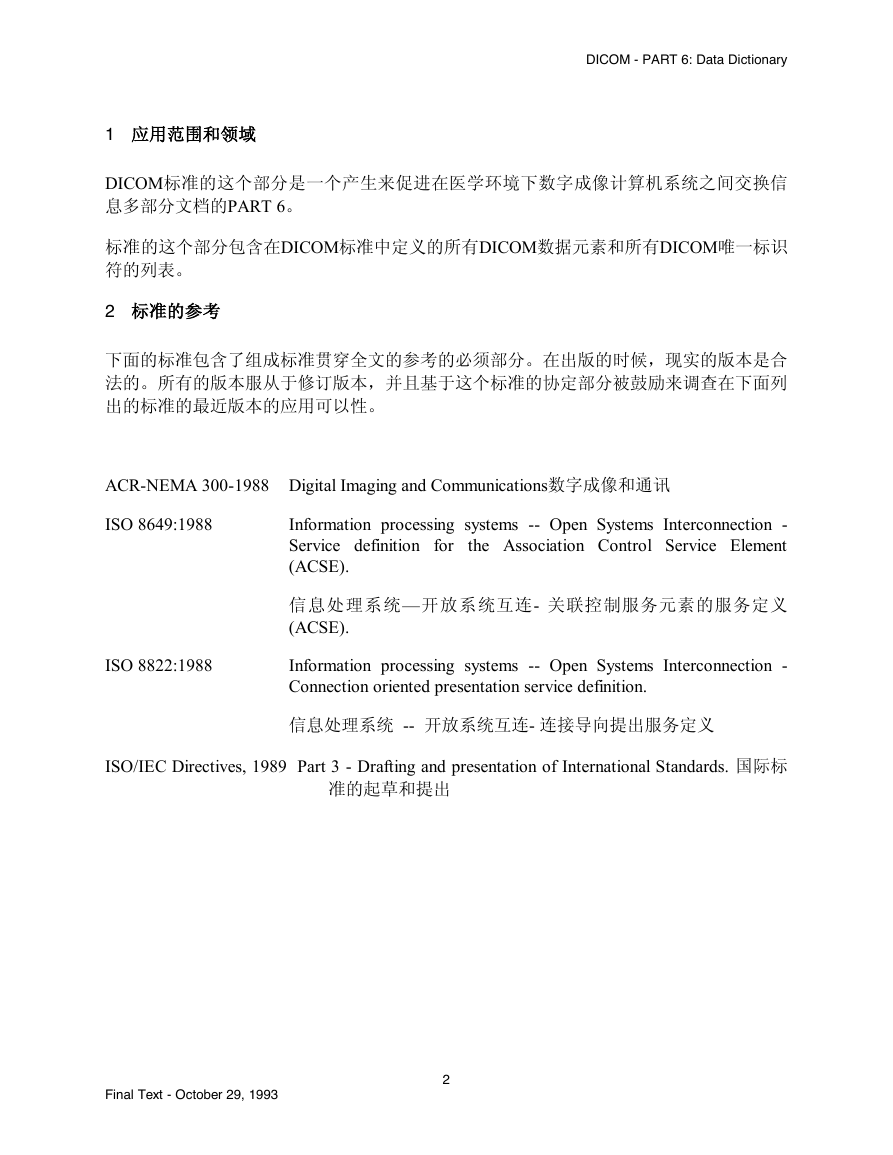

DICOM - PART 6: Data Dictionary 1 应用范围和领域 DICOM标准的这个部分是一个产生来促进在医学环境下数字成像计算机系统之间交换信息多部分文档的PART 6。标准的这个部分包含在DICOM标准中定义的所有DICOM数据元素和所有DICOM唯一标识符的列表。 2 标准的参考下面的标准包含了组成标准贯穿全文的参考的必须部分。在出版的时候，现实的版本是合法的。所有的版本服从于修订版本，并且基于这个标准的协定部分被鼓励来调查在下面列出的标准的最近版本的应用可以性。 ACR-NEMA 300-1988 Digital Imaging and Communications数字成像和通讯 ISO 8649:1988 Information processing systems -- Open Systems Interconnection - Service definition for the Association Control Service Element (ACSE). 信息处理系统—开放系统互连- 关联控制服务元素的服务定义 (ACSE). ISO 8822:1988 Information processing systems -- Open Systems Interconnection - Connection oriented presentation service definition. 信息处理系统 -- 开放系统互连- 连接导向提出服务定义 ISO/IEC Directives, 1989 Part 3 - Drafting and presentation of International Standards. 国际标准的起草和提出 Final Text - October 29, 1993 2

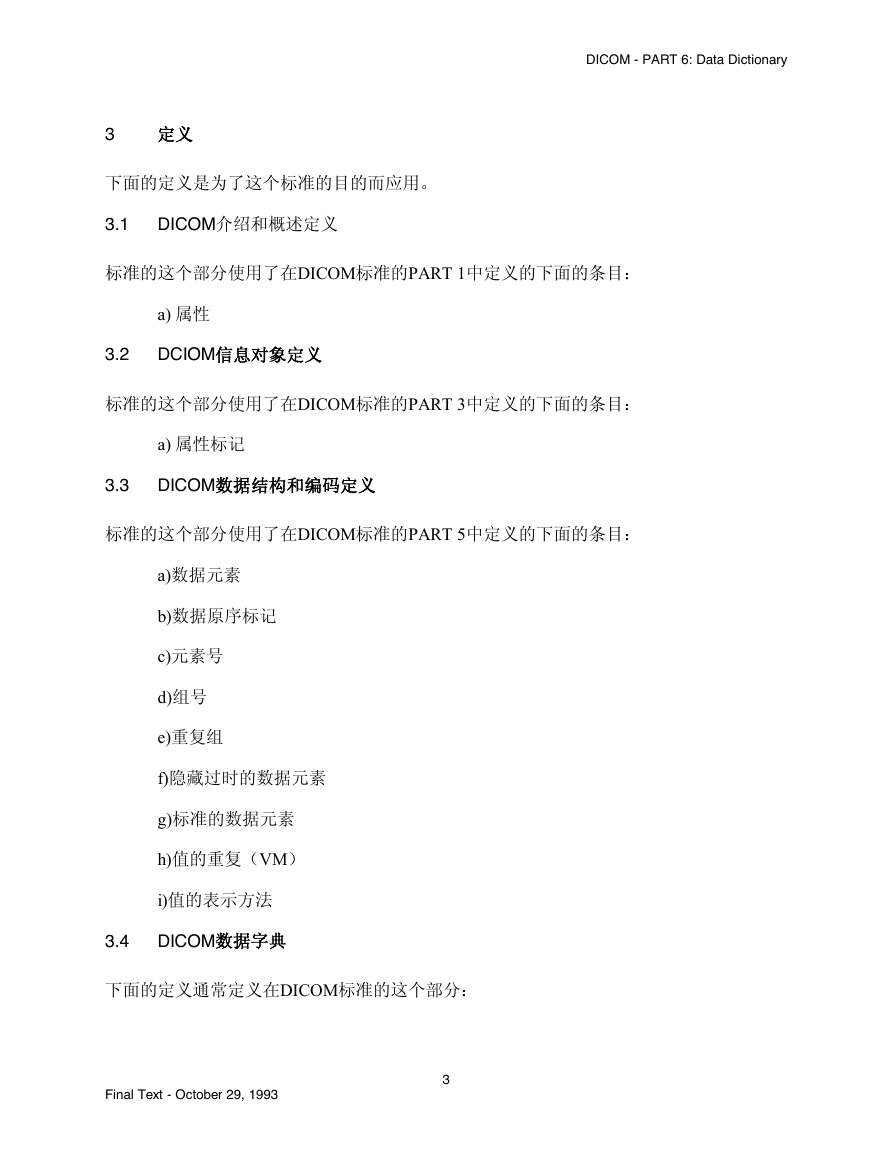

3 定义 DICOM - PART 6: Data Dictionary 下面的定义是为了这个标准的目的而应用。 3.1 DICOM介绍和概述定义标准的这个部分使用了在DICOM标准的PART 1中定义的下面的条目： a) 属性 3.2 DCIOM信息对象定义标准的这个部分使用了在DICOM标准的PART 3中定义的下面的条目： a) 属性标记 3.3 DICOM数据结构和编码定义标准的这个部分使用了在DICOM标准的PART 5中定义的下面的条目： a)数据元素 b)数据原序标记 c)元素号 d)组号 e)重复组 f)隐藏过时的数据元素 g)标准的数据元素 h)值的重复（VM） i)值的表示方法 3.4 DICOM数据字典下面的定义通常定义在DICOM标准的这个部分： Final Text - October 29, 1993 3

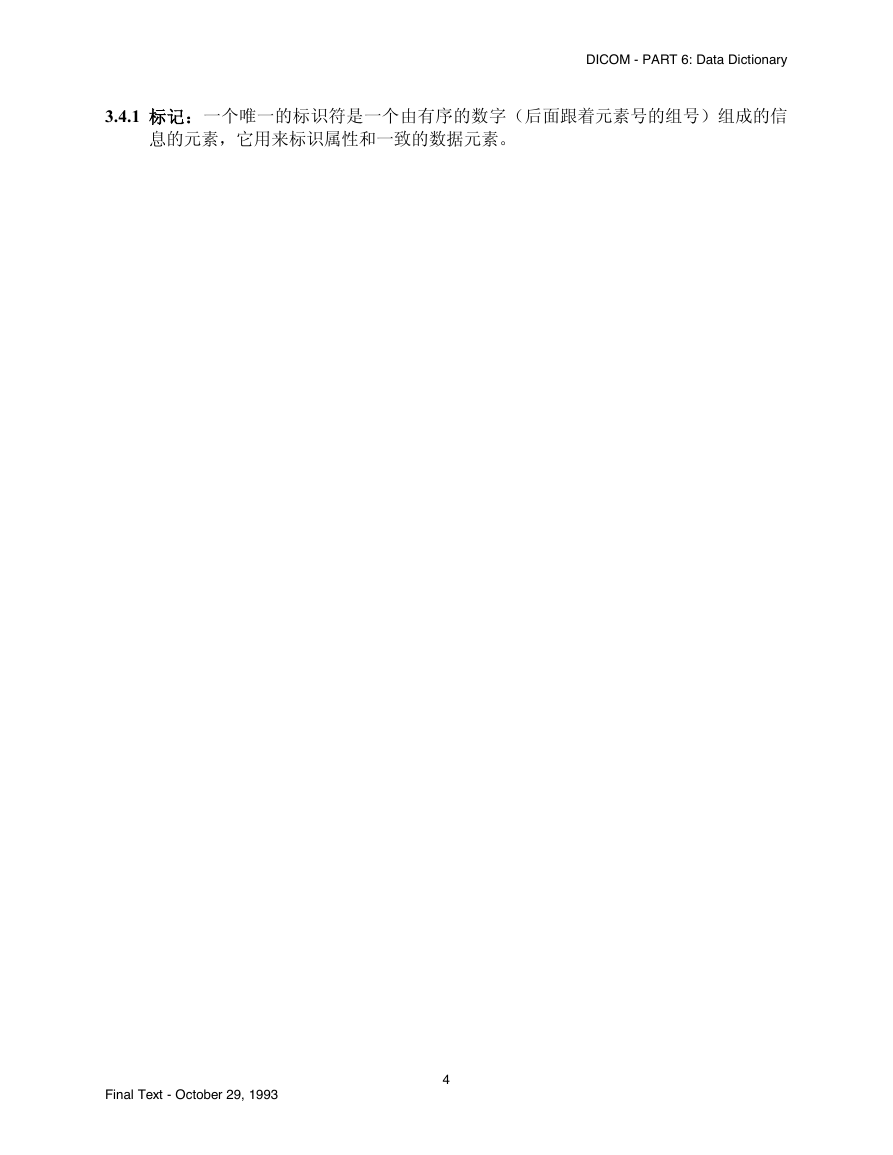

DICOM - PART 6: Data Dictionary 3.4.1 标记：一个唯一的标识符是一个由有序的数字（后面跟着元素号的组号）组成的信息的元素，它用来标识属性和一致的数据元素。 Final Text - October 29, 1993 4

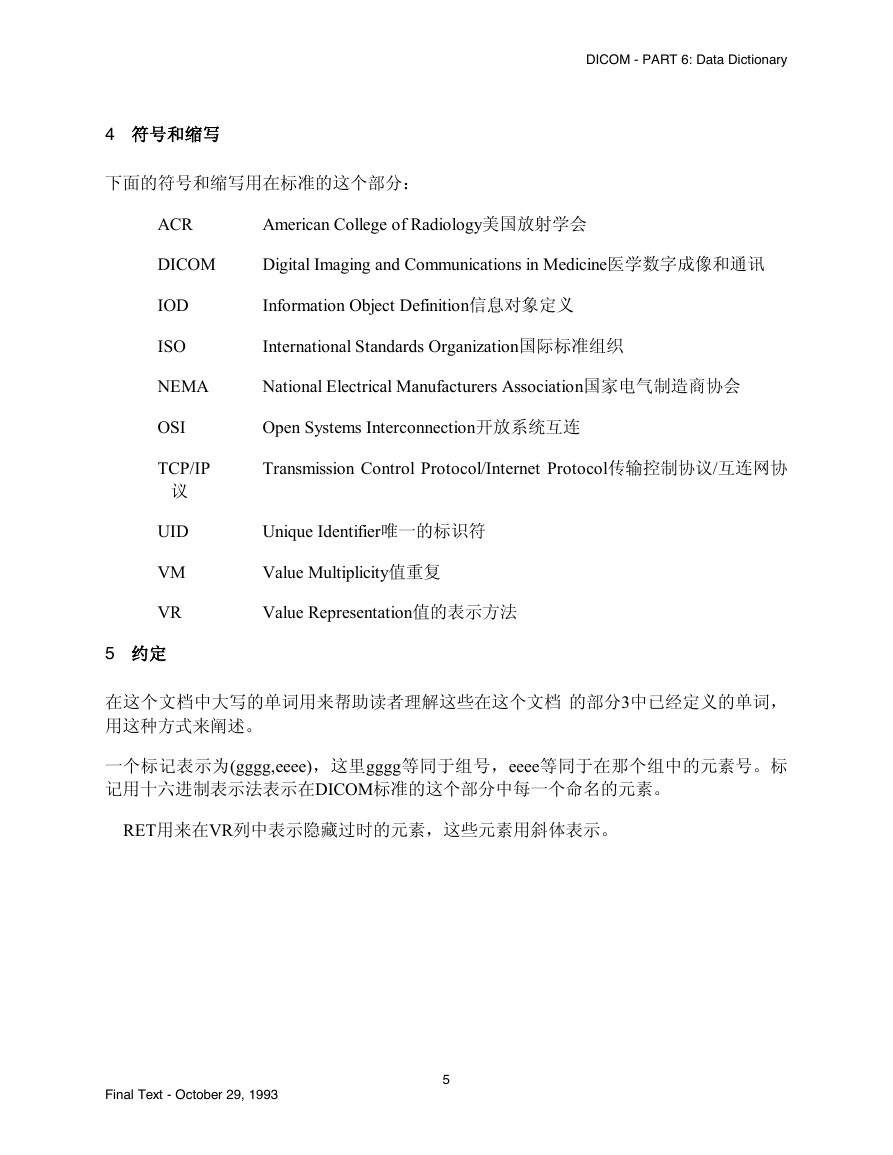

DICOM - PART 6: Data Dictionary 4 符号和缩写下面的符号和缩写用在标准的这个部分： ACR American College of Radiology美国放射学会 DICOM Digital Imaging and Communications in Medicine医学数字成像和通讯 IOD ISO Information Object Definition信息对象定义 International Standards Organization国际标准组织 NEMA National Electrical Manufacturers Association国家电气制造商协会 OSI Open Systems Interconnection开放系统互连 TCP/IP 议 UID VM VR 5 约定 Transmission Control Protocol/Internet Protocol传输控制协议/互连网协 Unique Identifier唯一的标识符 Value Multiplicity值重复 Value Representation值的表示方法在这个文档中大写的单词用来帮助读者理解这些在这个文档的部分3中已经定义的单词，用这种方式来阐述。一个标记表示为(gggg,eeee)，这里gggg等同于组号，eeee等同于在那个组中的元素号。标记用十六进制表示法表示在DICOM标准的这个部分中每一个命名的元素。 RET用来在VR列中表示隐藏过时的元素，这些元素用斜体表示。 Final Text - October 29, 1993 5

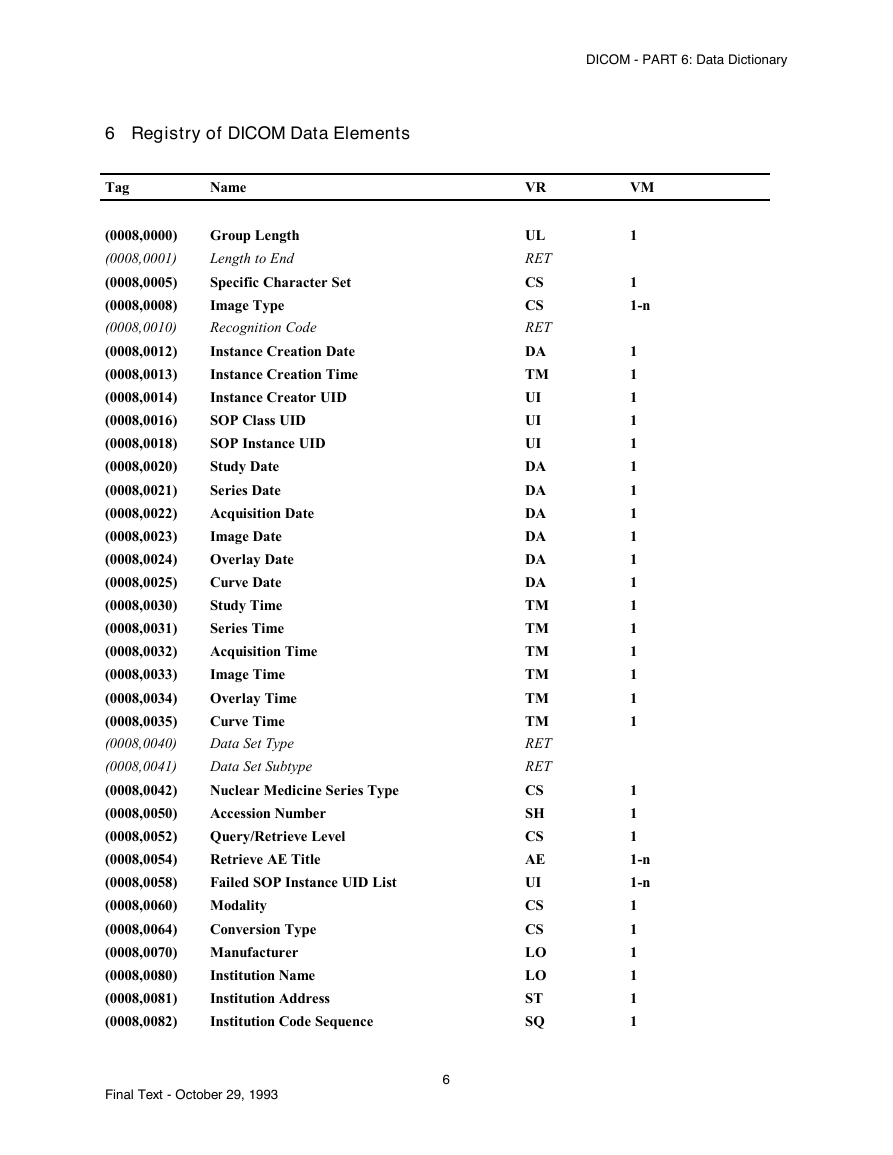

DICOM - PART 6: Data Dictionary 6 Registry of DICOM Data Elements Tag Name (0008,0000) Group Length (0008,0001) Length to End (0008,0005) Specific Character Set (0008,0008) Image Type (0008,0010) Recognition Code (0008,0012) Instance Creation Date (0008,0013) Instance Creation Time (0008,0014) Instance Creator UID (0008,0016) SOP Class UID (0008,0018) SOP Instance UID (0008,0020) Study Date (0008,0021) Series Date (0008,0022) Acquisition Date (0008,0023) Image Date (0008,0024) Overlay Date (0008,0025) Curve Date (0008,0030) Study Time (0008,0031) Series Time (0008,0032) Acquisition Time (0008,0033) Image Time (0008,0034) Overlay Time (0008,0035) Curve Time (0008,0040) Data Set Type (0008,0041) Data Set Subtype (0008,0042) Nuclear Medicine Series Type (0008,0050) Accession Number (0008,0052) Query/Retrieve Level (0008,0054) Retrieve AE Title (0008,0058) Failed SOP Instance UID List (0008,0060) Modality (0008,0064) Conversion Type (0008,0070) Manufacturer (0008,0080) Institution Name (0008,0081) Institution Address (0008,0082) Institution Code Sequence Final Text - October 29, 1993 6 VR UL RET CS CS RET DA TM UI UI UI DA DA DA DA DA DA TM TM TM TM TM TM RET RET CS SH CS AE UI CS CS LO LO ST SQ VM 1 1 1-n 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1-n 1-n 1 1 1 1 1 1
