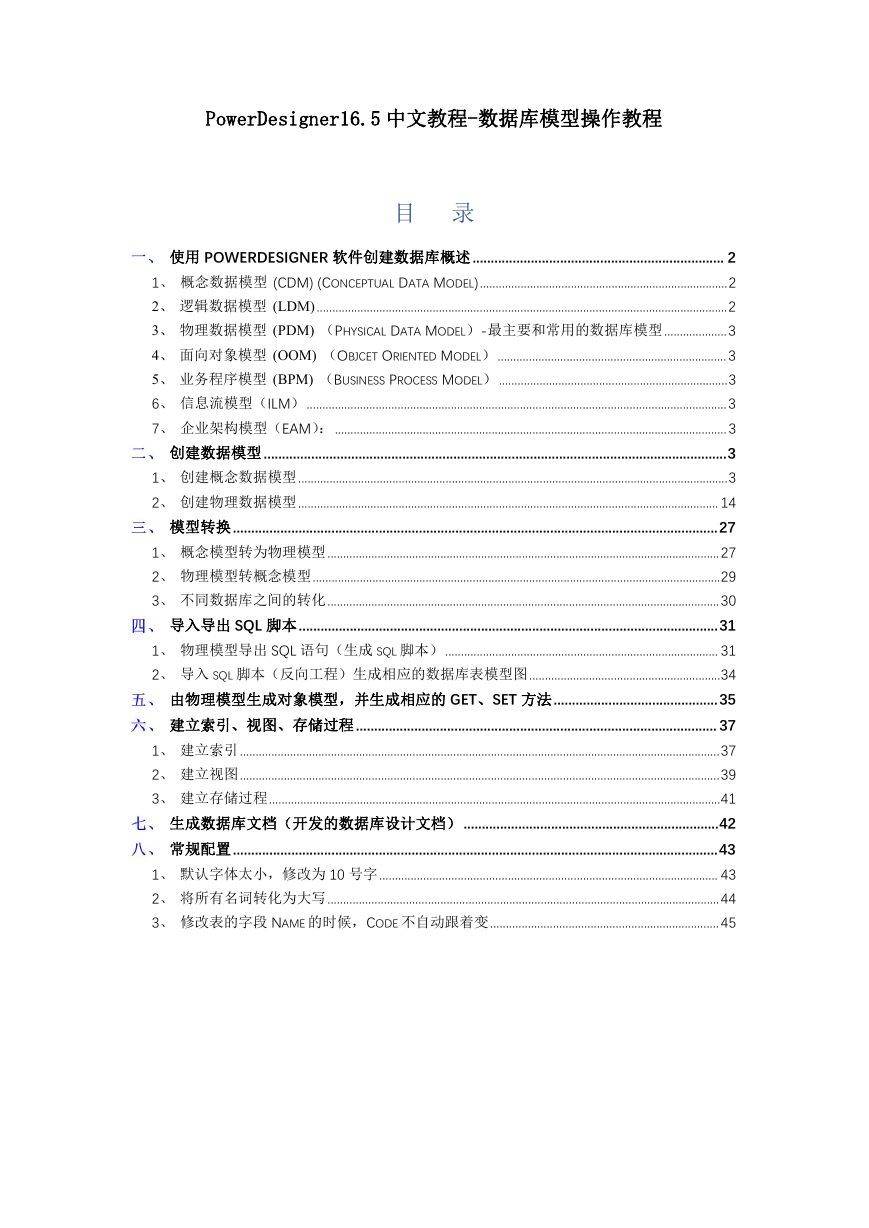

PowerDesigner16.5 中文教程-数据库模型操作教程目录使用 POWERDESIGNER 软件创建数据库概述 ..................................................................... 2 1、概念数据模型 (CDM) (CONCEPTUAL DATA MODEL)...............................................................................2 2、逻辑数据模型 (LDM)...................................................................................................................................2 3、物理数据模型 (PDM) （PHYSICAL DATA MODEL）-最主要和常用的数据库模型....................3 4、面向对象模型 (OOM) （OBJCET ORIENTED MODEL）......................................................................... 3 5、业务程序模型 (BPM) （BUSINESS PROCESS MODEL） .........................................................................3 6、信息流模型（ILM）......................................................................................................................................3 7、企业架构模型（EAM）：............................................................................................................................. 3 创建数据模型 ...............................................................................................................................3 1、创建概念数据模型.........................................................................................................................................3 2、创建物理数据模型...................................................................................................................................... 14 模型转换 .....................................................................................................................................27 1、概念模型转为物理模型.............................................................................................................................27 2、物理模型转概念模型..................................................................................................................................29 3、不同数据库之间的转化.............................................................................................................................30 导入导出 SQL 脚本 ...................................................................................................................31 1、物理模型导出 SQL 语句（生成 SQL 脚本）....................................................................................... 31 2、导入 SQL 脚本（反向工程）生成相应的数据库表模型图.............................................................34 由物理模型生成对象模型，并生成相应的 GET、SET 方法 .............................................35 建立索引、视图、存储过程 ................................................................................................... 37 1、建立索引.........................................................................................................................................................37 2、建立视图.........................................................................................................................................................39 3、建立存储过程................................................................................................................................................41 生成数据库文档（开发的数据库设计文档） ......................................................................42 常规配置 .....................................................................................................................................43 1、默认字体太小，修改为 10 号字............................................................................................................ 43 2、将所有名词转化为大写.............................................................................................................................44 3、修改表的字段 NAME 的时候，CODE 不自动跟着变.........................................................................45

使用 PowerDesigner 软件创建数据库概述我的 PowerDesigner 版本是 16.5 的，如若版本不一样，请自行参考学习即可。本教程中引用了网上其他一些教程。 PowerDesigner 主要分为 7 种建模文件： 1、概念数据模型 (CDM) (Conceptual Data Model) 对数据和信息进行建模，利用实体-关系图（E-R 图）的形式组织数据，检验数据设计的有效性和合理性。与具体的数据管理系统（Database Management System，简称 DBMS）无关。概念数据模型必须换成逻辑数据模型，才能在 DBMS 中实现。 2、逻辑数据模型 (LDM) PowerDesigner 15 新增的模型。逻辑模型是概念模型的延伸，表示概念之间的逻辑次序，是一个属于方法层次的模型。具体来说，逻辑模型中一方面显示了实体、实体的属性和实体之间的关系，另一方面又将继承、实体关系中的引用等在实体的属性中进行展示。逻辑模型介于概念模型和物理模型之间，具有物理模型方面的特性，在概念模型中的多对多关系，

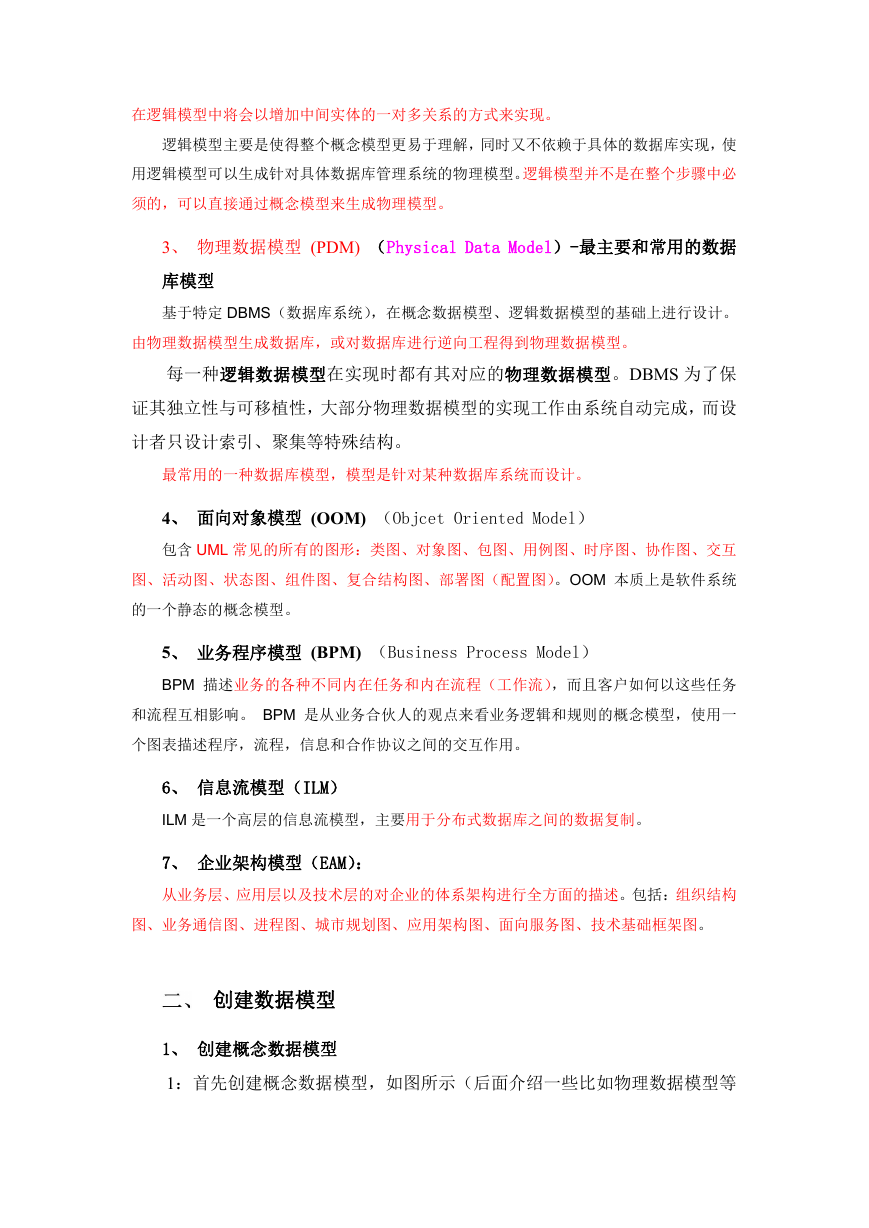

在逻辑模型中将会以增加中间实体的一对多关系的方式来实现。逻辑模型主要是使得整个概念模型更易于理解，同时又不依赖于具体的数据库实现，使用逻辑模型可以生成针对具体数据库管理系统的物理模型。逻辑模型并不是在整个步骤中必须的，可以直接通过概念模型来生成物理模型。 3、物理数据模型 (PDM) （Physical Data Model）-最主要和常用的数据库模型基于特定 DBMS（数据库系统），在概念数据模型、逻辑数据模型的基础上进行设计。由物理数据模型生成数据库，或对数据库进行逆向工程得到物理数据模型。每一种逻辑数据模型在实现时都有其对应的物理数据模型。DBMS 为了保证其独立性与可移植性，大部分物理数据模型的实现工作由系统自动完成，而设计者只设计索引、聚集等特殊结构。最常用的一种数据库模型，模型是针对某种数据库系统而设计。 4、面向对象模型 (OOM) （Objcet Oriented Model）包含 UML 常见的所有的图形：类图、对象图、包图、用例图、时序图、协作图、交互图、活动图、状态图、组件图、复合结构图、部署图（配置图）。OOM 本质上是软件系统的一个静态的概念模型。 5、业务程序模型 (BPM) （Business Process Model） BPM 描述业务的各种不同内在任务和内在流程（工作流），而且客户如何以这些任务和流程互相影响。 BPM 是从业务合伙人的观点来看业务逻辑和规则的概念模型，使用一个图表描述程序，流程，信息和合作协议之间的交互作用。 6、信息流模型（ILM） ILM 是一个高层的信息流模型，主要用于分布式数据库之间的数据复制。 7、企业架构模型（EAM）：从业务层、应用层以及技术层的对企业的体系架构进行全方面的描述。包括：组织结构图、业务通信图、进程图、城市规划图、应用架构图、面向服务图、技术基础框架图。创建数据模型 1、创建概念数据模型 1：首先创建概念数据模型，如图所示（后面介绍一些比如物理数据模型等

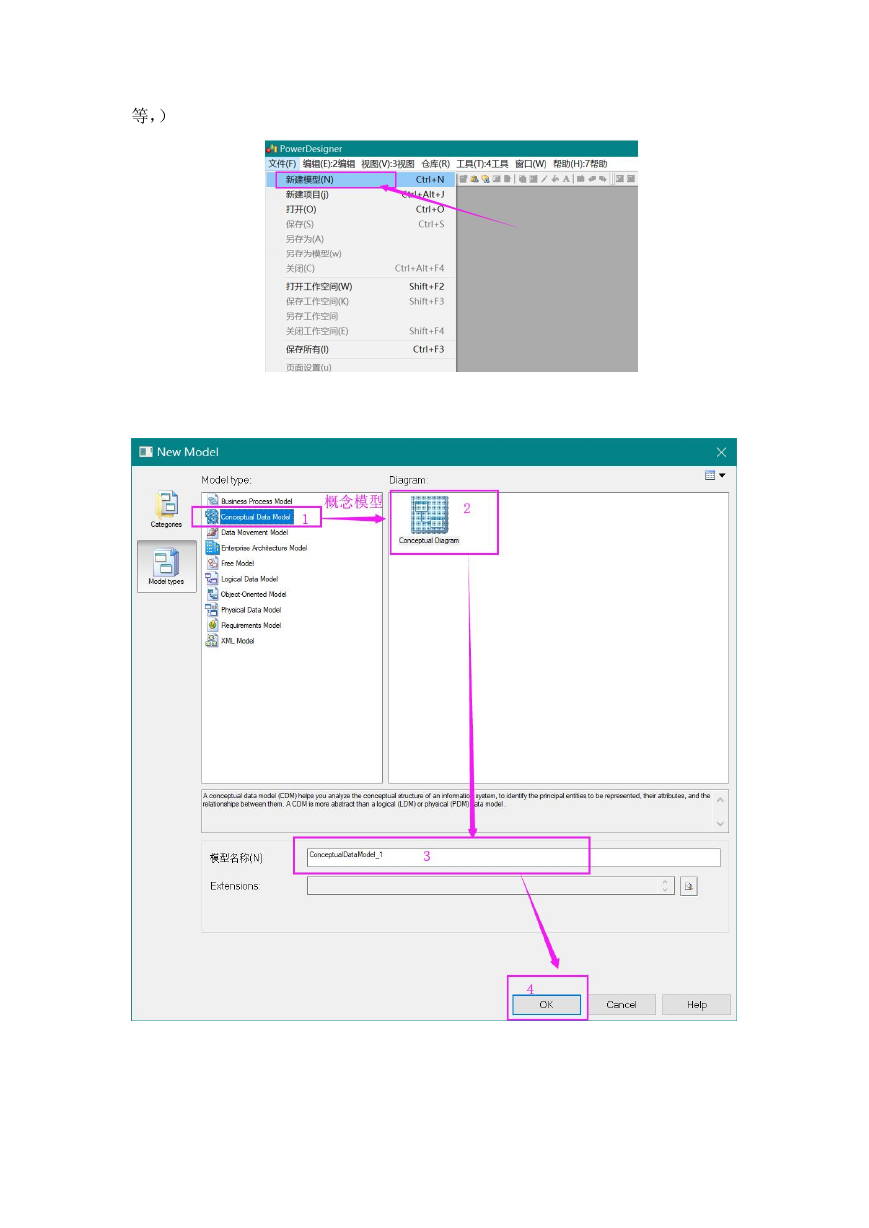

等，）

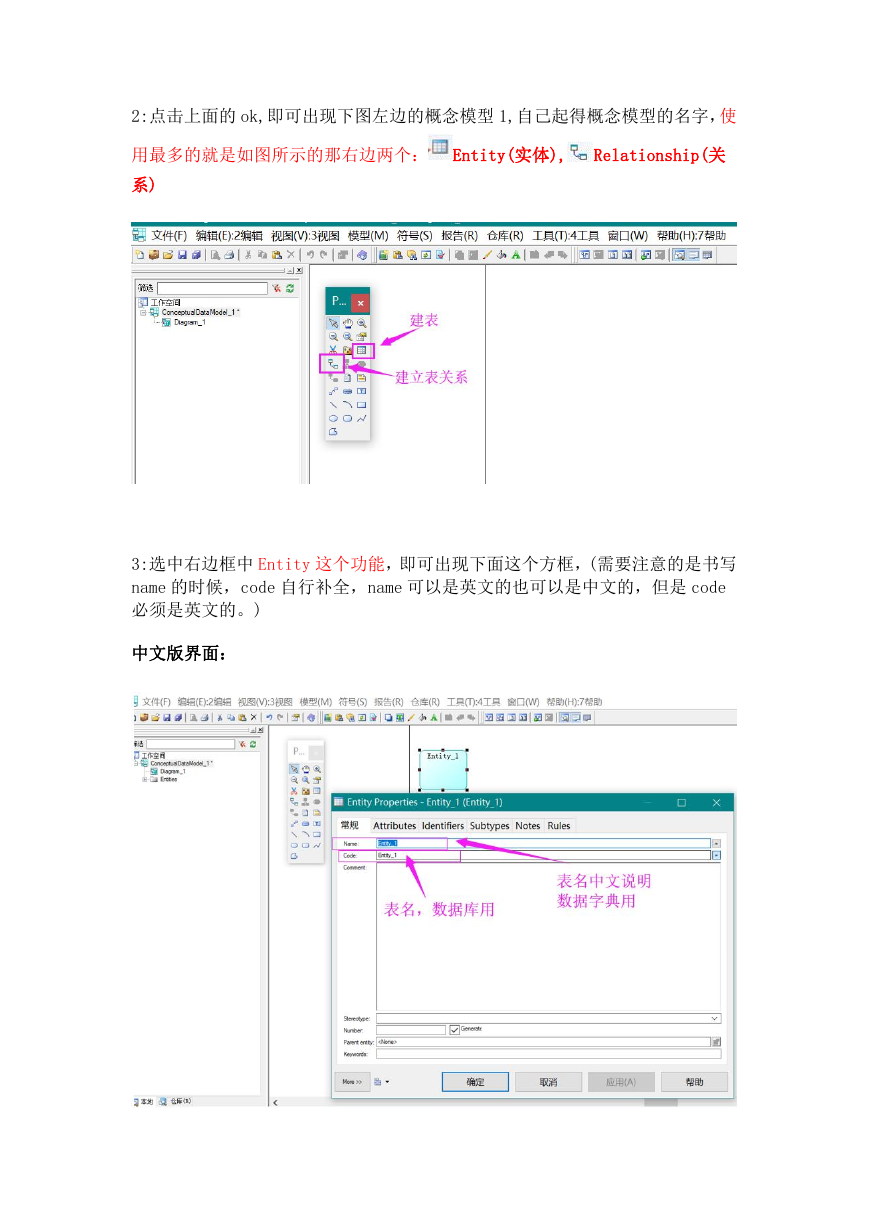

2:点击上面的 ok,即可出现下图左边的概念模型 1,自己起得概念模型的名字，使用最多的就是如图所示的那右边两个： Entity(实体), Relationship(关系) 3:选中右边框中 Entity 这个功能，即可出现下面这个方框，(需要注意的是书写 name 的时候，code 自行补全，name 可以是英文的也可以是中文的，但是 code 必须是英文的。) 中文版界面：

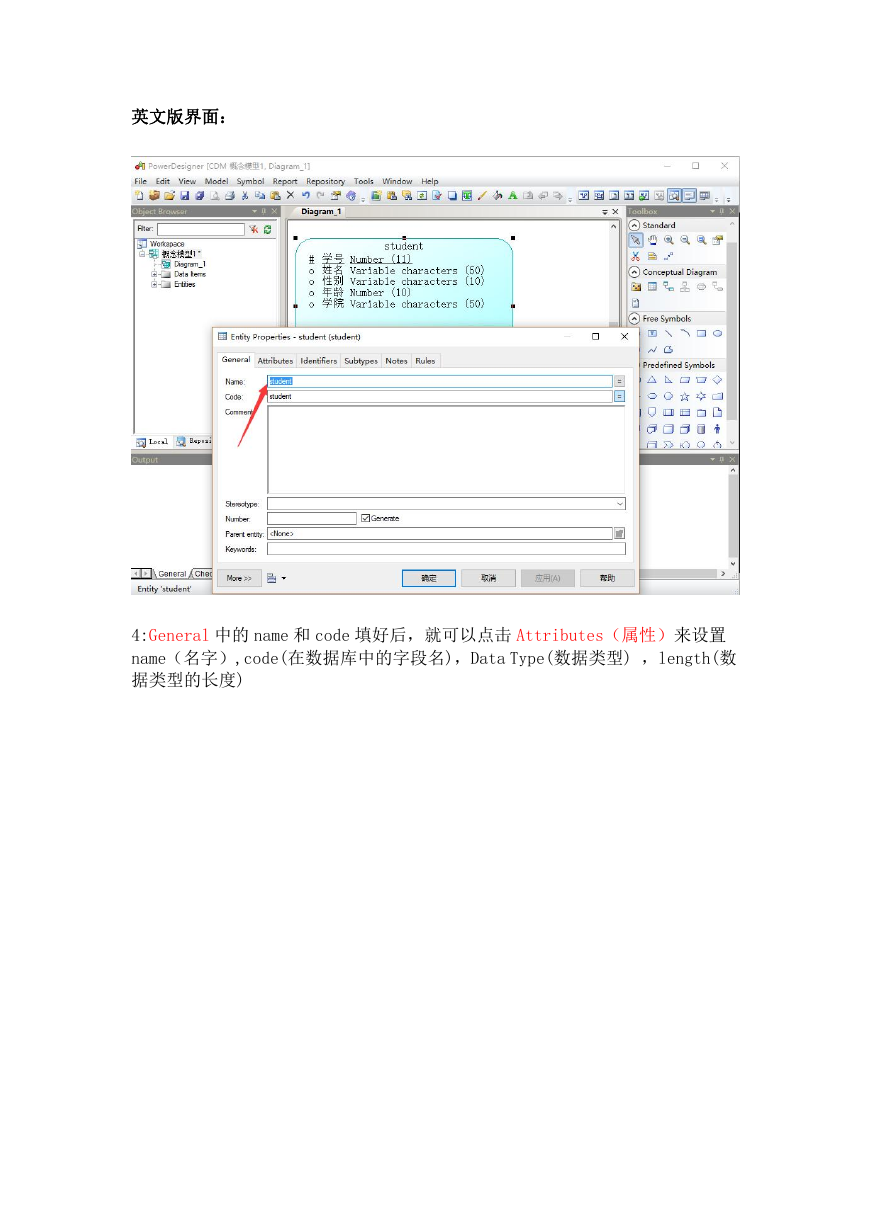

英文版界面： 4:General 中的 name 和 code 填好后，就可以点击 Attributes（属性）来设置 name（名字）,code(在数据库中的字段名)，Data Type(数据类型) ，length(数据类型的长度)

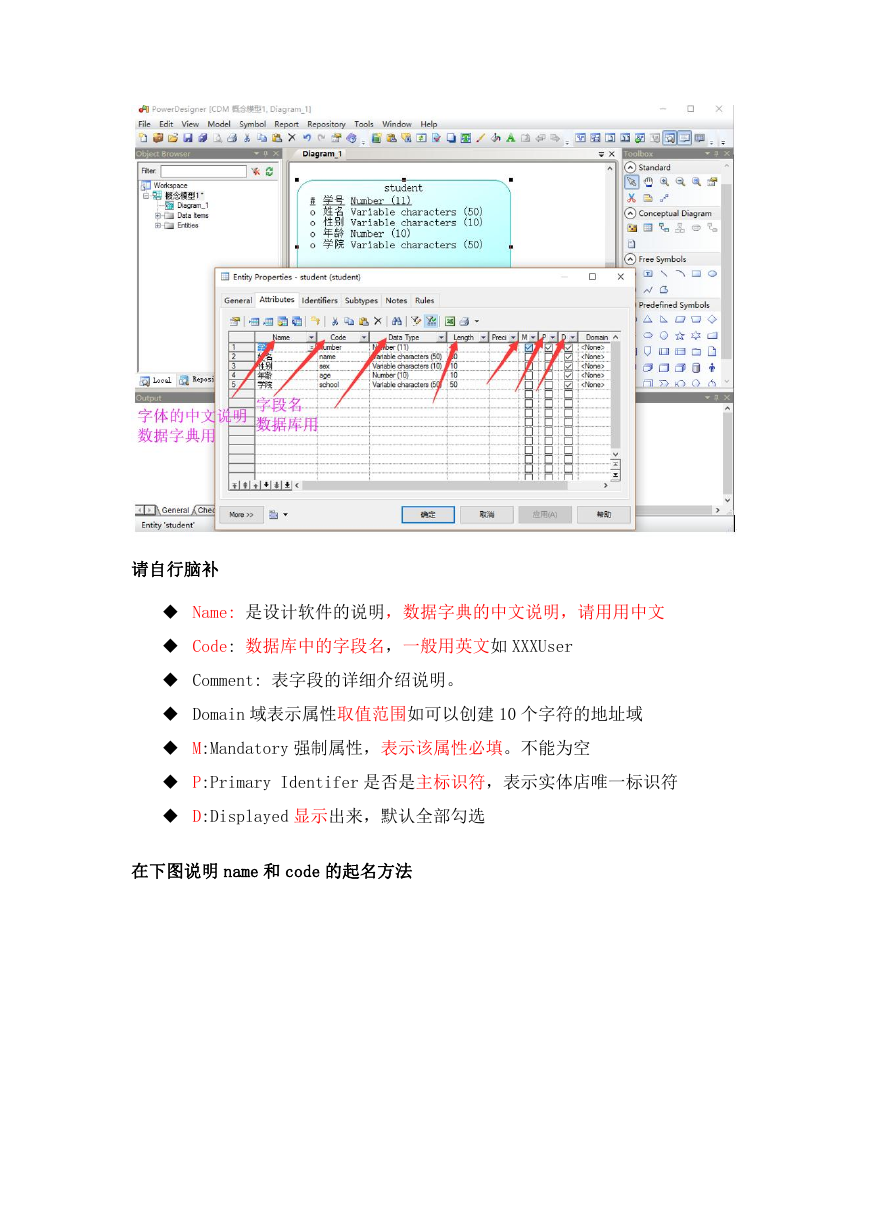

请自行脑补  Name: 是设计软件的说明，数据字典的中文说明，请用用中文  Code: 数据库中的字段名，一般用英文如 XXXUser  Comment: 表字段的详细介绍说明。  Domain 域表示属性取值范围如可以创建 10 个字符的地址域  M:Mandatory 强制属性，表示该属性必填。不能为空  P:Primary Identifer 是否是主标识符，表示实体店唯一标识符  D:Displayed 显示出来，默认全部勾选在下图说明 name 和 code 的起名方法

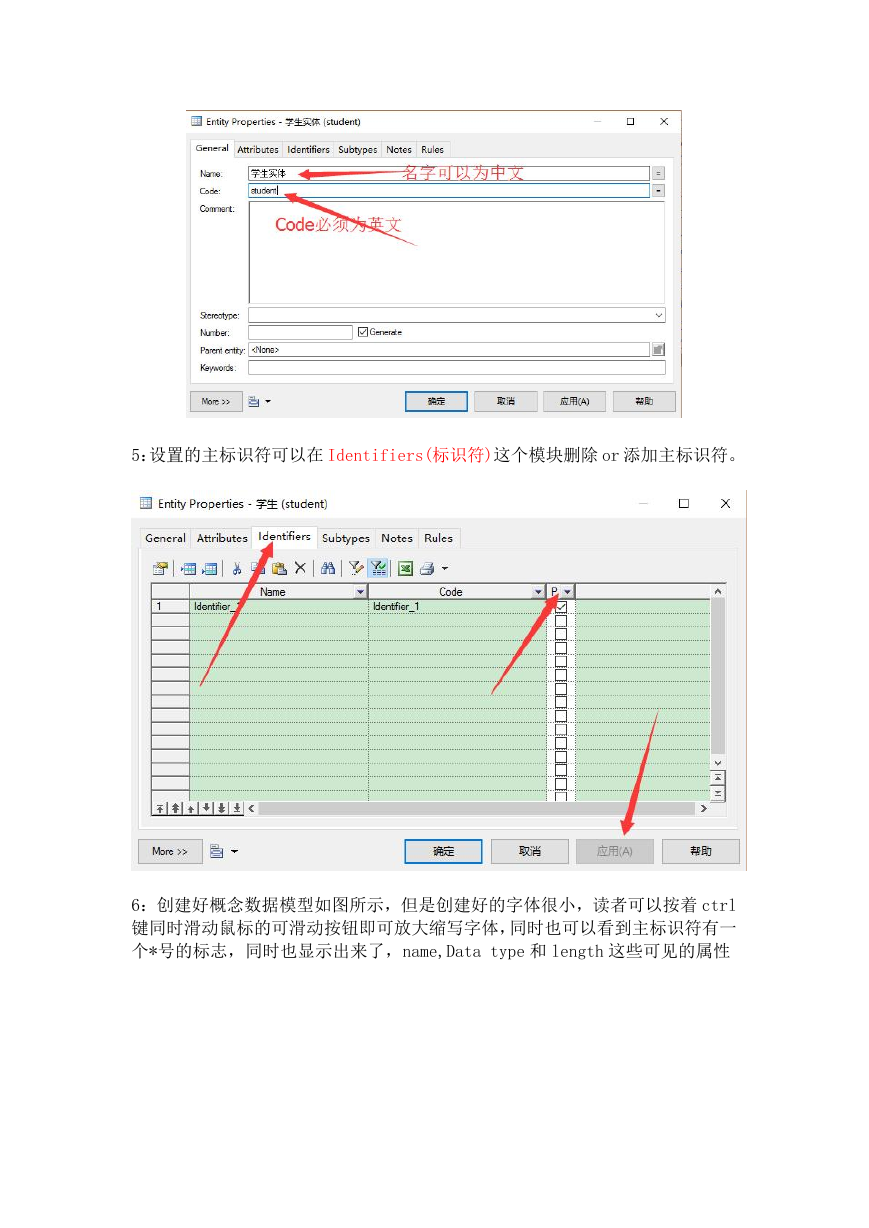

5：设置的主标识符可以在 Identifiers(标识符)这个模块删除 or 添加主标识符。 6：创建好概念数据模型如图所示，但是创建好的字体很小，读者可以按着 ctrl 键同时滑动鼠标的可滑动按钮即可放大缩写字体，同时也可以看到主标识符有一个*号的标志，同时也显示出来了，name,Data type 和 length 这些可见的属性
