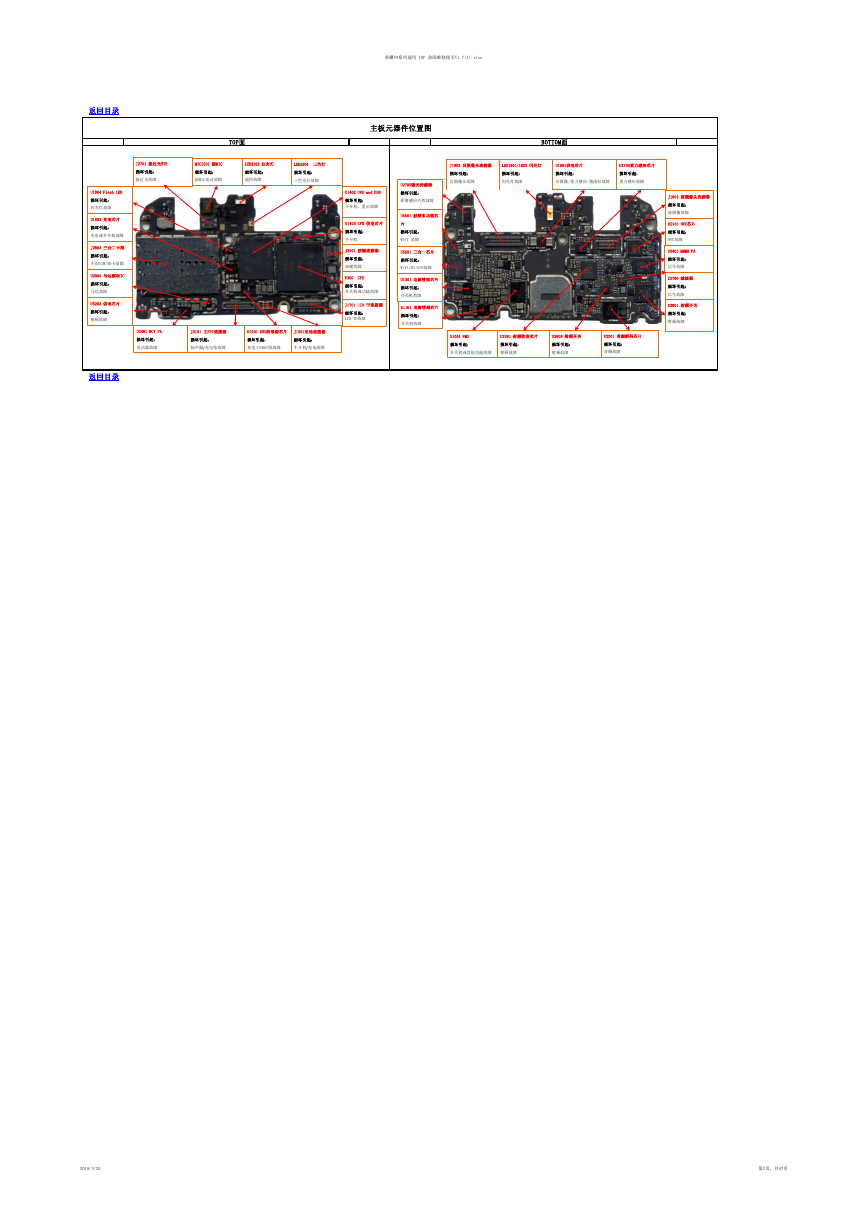

荣耀V9系列通用 TOP 故障维修指引V1.7(1).xlsx TOP面 BOTTOM面 主板元器件位置图 J2701 接近光BTB MIC2501 副MIC LED2902 红外灯 LED2901 三色灯 损坏引起： 接近光故障 损坏引起： 损坏引起： 副MIC送话故障 遥控故障 损坏引起： 三色光灯故障 U1402 UFS and DDR 损坏引起： U2705激光传感器 损坏引起： 不开机、重启故障 距离感应失效故障 U5501 射频多功能芯 U1403 UFS 供电芯片 片 损坏引起： 不开机 J2901 按键连接器 损坏引起： 按键故障 U300 CPU 损坏引起： 开关机或功能故障 损坏引起： WIFI 故障 U5201 三合一芯片 损坏引起： WiFi/BT/GPS故障 U1301 电源管理芯片 损坏引起： 开关机故障 J1701 LCD TP连接器 U1101 电源管理芯片 损坏引起： LCD/TP故障 损坏引起： 开关机故障 U2401 RCV PA 损坏引起： 受话器故障 J2101 主FPC连接器 D2101 ESD防浪涌芯片 J1501电池连接器 损坏引起： 损坏引起： 损坏引起： 扬声器/充电等故障 充电/USB识别故障 不开机/充电故障 U1001 PMU 损坏引起： 开关机或其他功能故障 射频故障 损坏引起： J1902 后摄像头连接器 LED1801/1802 闪光灯 U1901供电芯片 U2704重力感应芯片 损坏引起： 后摄像头故障 损坏引起： 闪光灯故障 损坏引起： 损坏引起： 后摄像/重力感应/指南针故障 重力感应故障 J1801 前摄像头连接器 损坏引起： 前摄像故障 U5701 NFC芯片 损坏引起： NFC故障 U3401 MMMB PA 损坏引起： 信号故障 Z3706 滤波器 损坏引起： 信号故障 U3801 射频开关 损坏引起： 射频故障 U3301 射频收发芯片 U3808 射频开关 U2201 音频解码芯片 损坏引起： 射频故障 损坏引起： 音频故障 返回目录 U1804 Flash LED 损坏引起： 闪光灯故障 U1603 充电芯片 损坏引起： 充电或开关机故障 J2802 三合二卡座 损坏引起： 不识SIM/SD卡故障 U2905 马达驱动IC 损坏引起： 马达故障 U3202 供电芯片 损坏引起： 射频故障 返回目录 2019/3/20 第2页，共47页
