Think Gear // TGAM 特点 ＋ 技术参数 主要优势 TGAM是Neurosky（神念科技）为大众市场应用所设计的脑波传感器ASIC模 块。此TGAM模块可以处理并输出脑波频率谱，脑电信号质量，原始脑电波和 三个Neurosky的eSense参数：专注度，放松度和眨眼侦测。和人体的界面只 需一个简单的干接触点，所以可以很容易的运用于玩具，视频游戏和健康设备 中，又由于能耗小，适合用在以电池供电的便携式消费产品的应用上。 ™ r a e G k n i h T 机 耳 品 产 伴 伙 作 合 TGAM简介 TGAM模块包含了TGAT芯片，此生物信号传感器芯片的应用对许多消费行业都具有革命性的意义。突 破了医用常规的湿传感器使用上的不便，TGAM和人体的接触只需要一个简单的干接触点。其先进的过 滤技术可以排除日常生活中环境的噪音，让芯片能应用在医院以外一般用户的消费设备里。玩具公司美 泰的Mindflex就因采用该芯片而被时代杂志评为世界百年最佳玩具奖。作为世界上第一个消费类脑电传 感器，其发行量已经超过了一百万片。 TGAM模块 • 能直接连接干接触点，不像传统医学用的湿传感器使用时需要上导电胶 • 单EEG脑电通道有3个接触点：EEG（脑电采集点）REF（参考点）GND（地线点） • 上电后若接触点连续四秒没有采集到脑电或连续七秒收到差的脑电信号， 本智慧模块会通过“信号质量强度”发出信号差的警告，提醒用户调整传感器 • 先进的噪音过滤技术，能抗拒日常生活中环境里的各种干扰 • 低能耗，适合便携式消费产品的电池供电的设备 • 3.3伏供电下最大消耗为15毫安 • 原始脑电数据以512 Hz输出 测量 • 原始脑波信号 • 处理和输出α,β等脑波波段数据 • 处理和输出Neurosky（神念科技）获得专利技术的eSense专注度 和放松度指数以及未来开发的其他数据 • 嵌入式的信号质量分析功能能警告接触不良或是完全没接触的异常状态 • 眨眼侦测 物理规格 • 规模尺寸（最大）2.79cm x 1.52cm x 0.25cm • 重量（最大）130mg 规格说明 • 采样率： 512Hz • 频率范围：3Hz-100Hz • 静电保护：4kV接触放电; 8kV隔空放电 • 最大消耗功率：15毫安 @ 3.3伏 • 运行电压：2.97~3.63伏 UART（串口）标准输出接口 • 1200, 9600, 57600 输出波特率 • 8 bits • No parity • 1 stop bit AC交流噪音滤波器的配置选项 • 50Hz • 60Hz Copyright NeuroSky Inc. 2011 

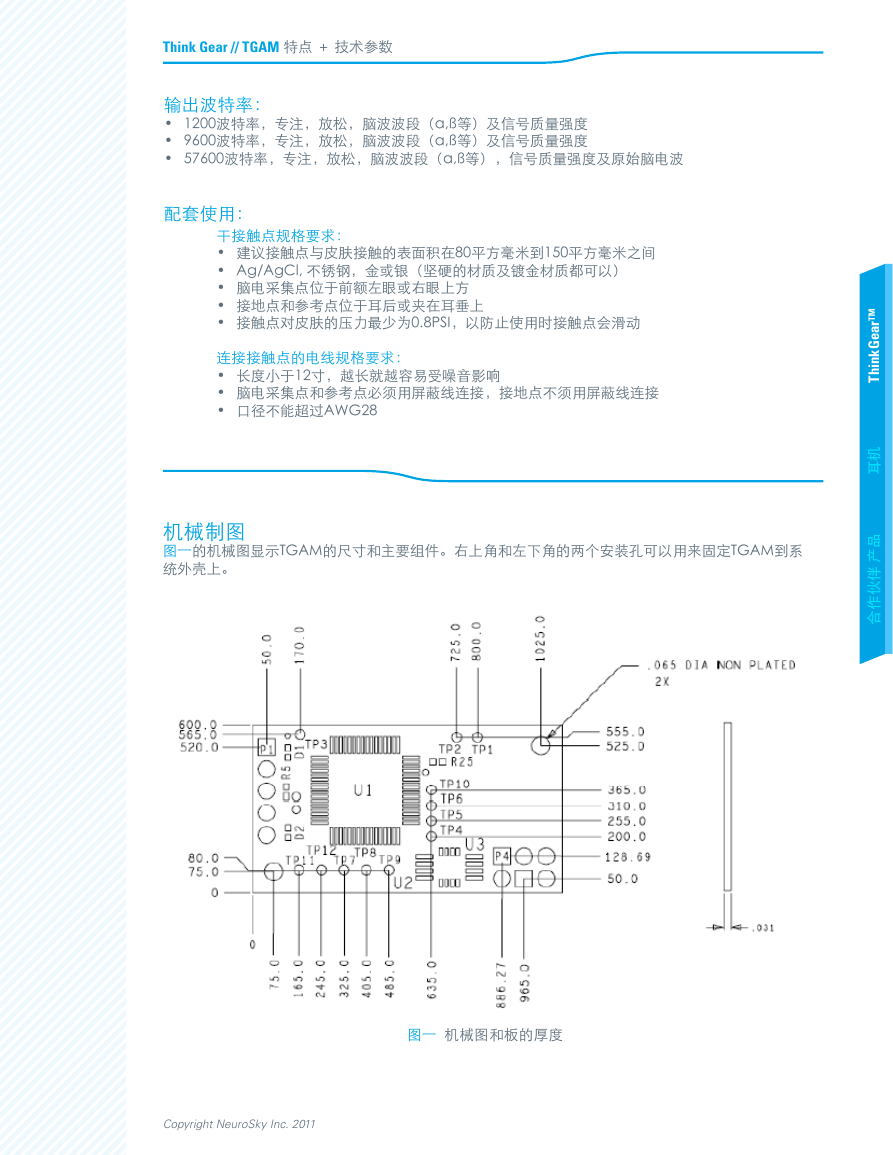

Think Gear // TGAM 特点 ＋ 技术参数 输出波特率： • 1200波特率，专注，放松，脑波波段（α,β等）及信号质量强度 • 9600波特率，专注，放松，脑波波段（α,β等）及信号质量强度 • 57600波特率，专注，放松，脑波波段（α,β等），信号质量强度及原始脑电波 配套使用： 干接触点规格要求： • 建议接触点与皮肤接触的表面积在80平方毫米到150平方毫米之间 • Ag/AgCl, 不锈钢，金或银（坚硬的材质及镀金材质都可以） • 脑电采集点位于前额左眼或右眼上方 • 接地点和参考点位于耳后或夹在耳垂上 • 接触点对皮肤的压力最少为0.8PSI，以防止使用时接触点会滑动 连接接触点的电线规格要求： • 长度小于12寸，越长就越容易受噪音影响 • 脑电采集点和参考点必须用屏蔽线连接，接地点不须用屏蔽线连接 • 口径不能超过AWG28 机械制图 图一的机械图显示TGAM的尺寸和主要组件。右上角和左下角的两个安装孔可以用来固定TGAM到系 统外壳上。 ™ r a e G k n i h T 机 耳 品 产 伴 伙 作 合 图一 机械图和板的厚度 Copyright NeuroSky Inc. 2011 

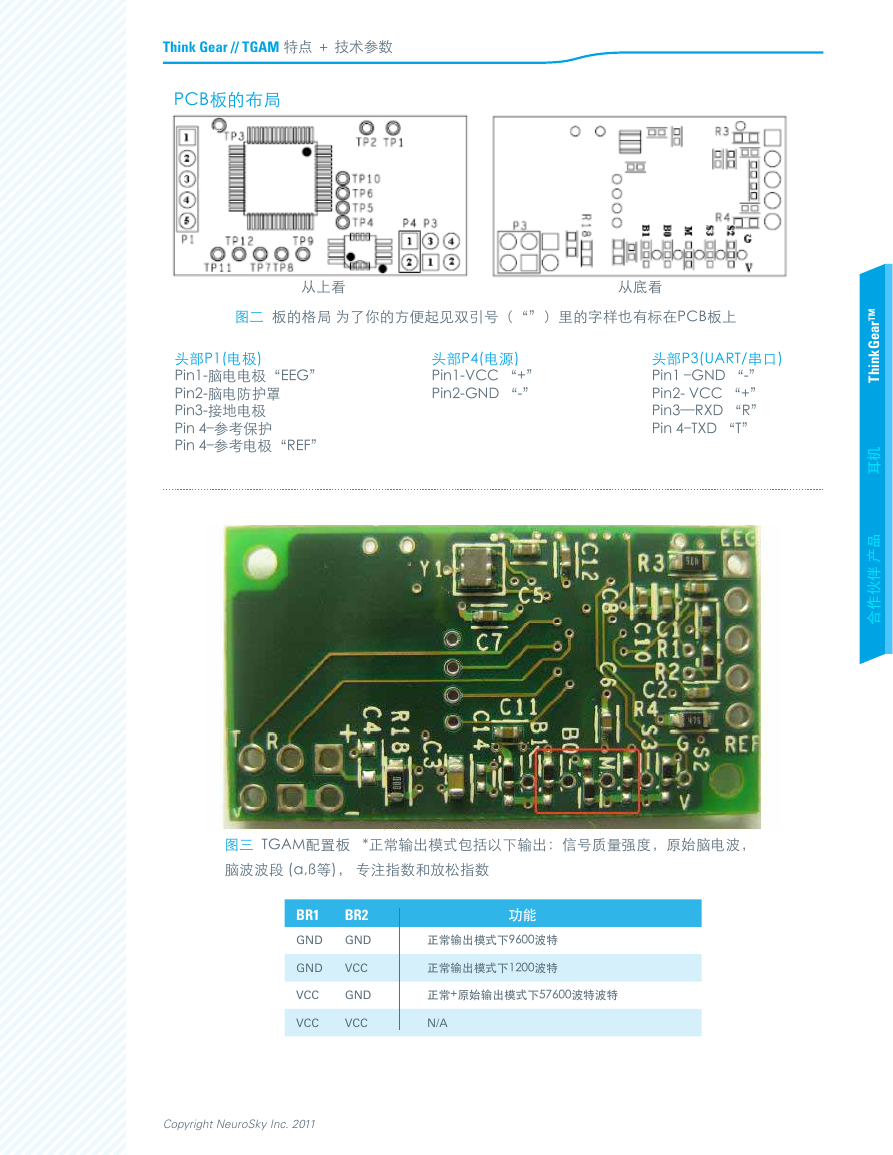

Think Gear // TGAM 特点 ＋ 技术参数 PCB板的布局 从上看 从底看 图二 板的格局 为了你的方便起见双引号（“”）里的字样也有标在PCB板上 头部P1(电极) Pin1-脑电电极“EEG” Pin2-脑电防护罩 Pin3-接地电极 Pin 4–参考保护 Pin 4–参考电极“REF” 头部P4(电源) Pin1-VCC “+” Pin2-GND “-” 头部P3(UART/串口) Pin1 –GND “-” Pin2- VCC “+” Pin3—RXD “R” Pin 4–TXD “T” ™ r a e G k n i h T 机 耳 品 产 伴 伙 作 合 图三 TGAM配置板 *正常输出模式包括以下输出：信号质量强度，原始脑电波， 脑波波段 (α,β等)， 专注指数和放松指数 BR1 BR2 GND GND 功能 正常输出模式下9600波特 GND VCC 正常输出模式下1200波特 VCC VCC GND VCC 正常+原始输出模式下57600波特波特 N/A Copyright NeuroSky Inc. 2011 

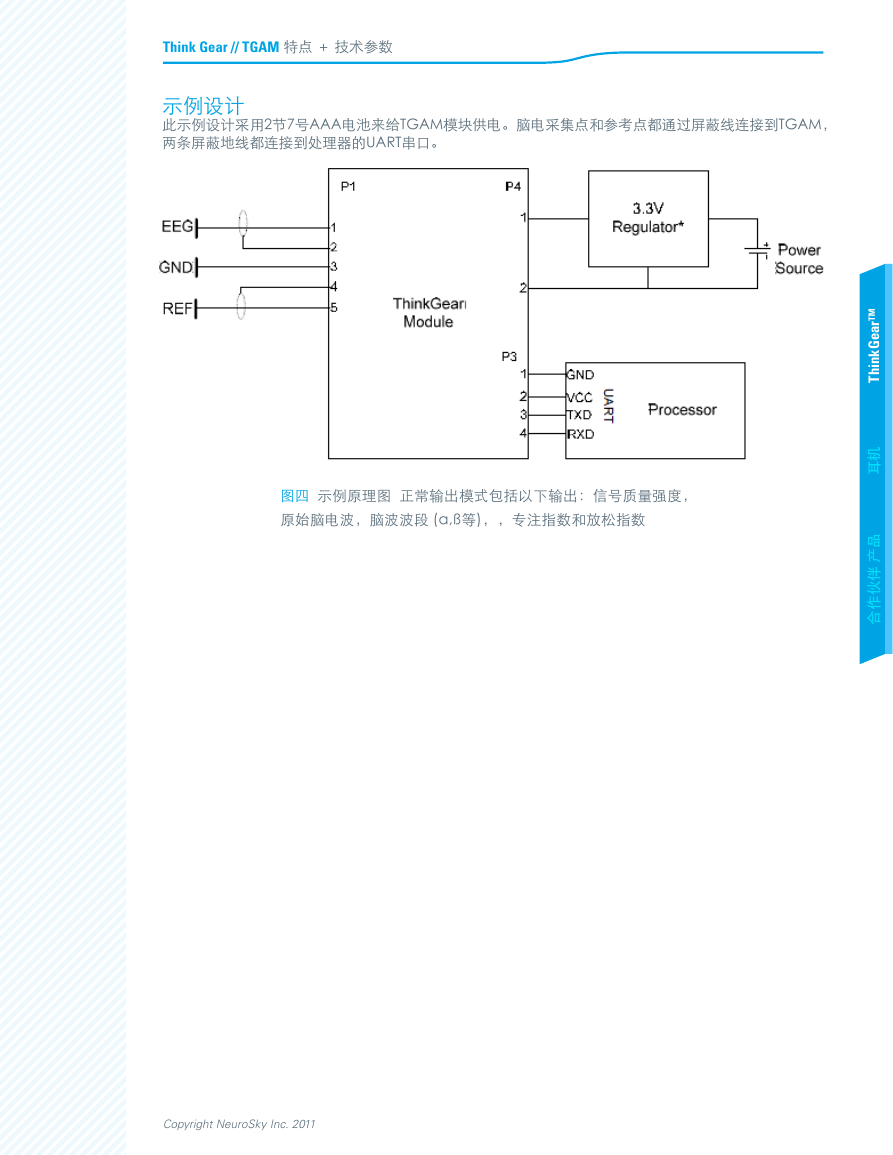

Think Gear // TGAM 特点 ＋ 技术参数 示例设计 此示例设计采用2节7号AAA电池来给TGAM模块供电。脑电采集点和参考点都通过屏蔽线连接到TGAM， 两条屏蔽地线都连接到处理器的UART串口。 图四 示例原理图 正常输出模式包括以下输出：信号质量强度， 原始脑电波，脑波波段 (α,β等)，，专注指数和放松指数 ™ r a e G k n i h T 机 耳 品 产 伴 伙 作 合 Copyright NeuroSky Inc. 2011
