2017 年电气工程师供配电专业案例考试真题上午卷题 1-5 1. 在某外部环境条件下，交流电流路径为手到手的人体总阻抗 ZT 如下表所示。已经偏差系数 FD(5%)=0.74，FD(95%)=1.35，一手到一脚的人体部分内阻抗百分比分布中膝盖到脚占比为 32.3%电流流过膝盖时的附加内阻抗百分比为 3.3%电流路径为一手到一脚的人体总阻抗为手带手人体总阻抗的 80%，请计算在相同的外部环境条件下，当接触电压为 1000V，人体总阻抗为不超过被测对象 5%且电流路径仅为一手到一膝盖的接触电流值与下列哪项数值最接近？接触电压/V 不超过被测对象的 95%的人体总阻抗 ZT 值（Ω） 400 500 700 1000 1340 1210 1100 1100 A . 2.34A B . 2.45A C. 2.92A D . 3.06A 2. 某变电所采用 TN-C-S 系统给一建筑物内的用电设备供电，配电线路如下图所示，变压器侧配电柜至建筑内配电箱利用电缆第四芯作为 PEN 线，建筑物内配电箱至用电设备利用电缆的第四芯作为 PE 线，用电设备为三相负荷，线路单位长度阻抗值如下表，忽略电抗以及及其他未知电阻的影响，当用电设备电源发生一相与外壳单项接地故障时（金属性短路）计算该故障线路的故障电流应为下列哪项数值？ R`① 95 0.303 0.185 ③ R`PHP 95 0.909 0.555 95 50 50 16 6 0.575 0.351 1.798 1.097 4.700 2.867 50 16 6 1.725 1.053 5.394 3.291 14.100 8.061 50 25 16 10 6 4 0.576 0.351 150 70 0.552 150 0.192 0.117 4X 150 S(mm2)② 铝铜 SP=S(mm2)② 铝铜 SP=S/2(mm2)① 3X +1X 铝 0.905 1.317 2.589 7.001 17.625 铜注：①R`为导线 20℃时单位长度电阻，R`=Cjρ20/SX103(mΩ)，铝ρ20=2.82X10-6Ω.cm，铜ρ 20=1.72X10-6Ω.cm，Cj 为绞入系数，导线截面≤6mm2 时，Cj 取 1.0；导线截面＞6mm2，Cj 取 1.02。 10.751 0.804 1.580 4.277

②S 为相线线芯截面，SP 为 PEN 线芯截面。 ③R`PHP 为计算单相对地短路电流用的相保阻抗，其值取导线 20℃时电阻的 1.5 倍。 A . 286A B . 294A C. 312A D . 15027A 3. 某变压器的配电线路如下图所示，已知变压器电阻 RT=0.02Ω，图中为设备供电的电缆相线与 PEN 线截面相等，各相线单位长度电阻值为 6.5Ω/km，忽略其他未知电阻、电抗的影响，当设备 A 发生外壳短路故障时，计算设备 B 外壳的对地故障电压为下列哪项数值？ A . 30.80V B . 33.0V C. 33.80V D . 50.98V 4. 10kV 变电所的配电线路如下图所示，RE 与 RB 相互独立，RE 与 RA 相互连接，低压侧 IT 系统采用经高电阻接地，RD 远大于 RA、RE 和 RB，低压侧线电压为 AC380V，变电所内高压侧发生接地故障时，流过 RE 的故障电流 IE=10A，计算高压侧发生接地故障时低压侧电气装置相线与外壳间的工频应力电压 U1 应为下列哪项数值。(忽略线路，变压器及未知阻抗) A . 100V B . 220V C. 250V D . 320V

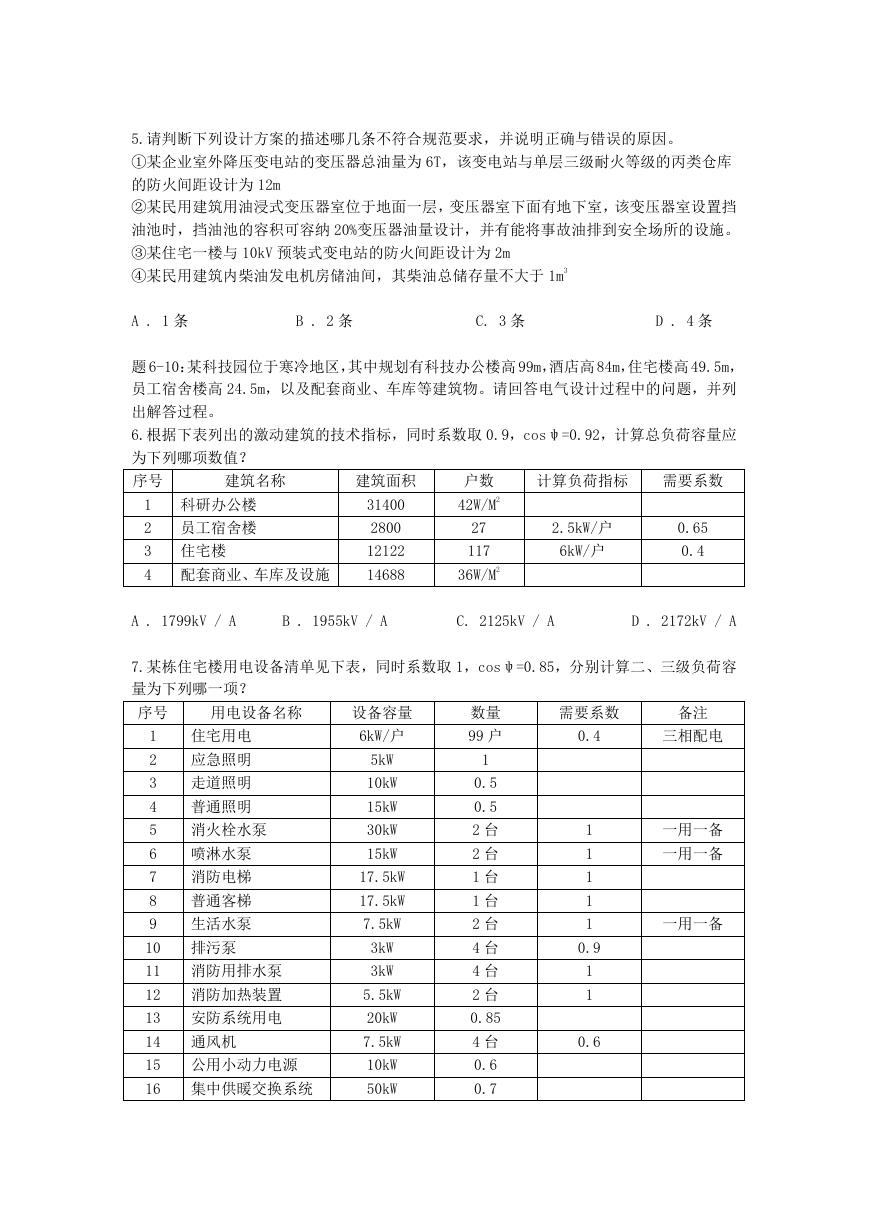

5.请判断下列设计方案的描述哪几条不符合规范要求，并说明正确与错误的原因。 ①某企业室外降压变电站的变压器总油量为 6T，该变电站与单层三级耐火等级的丙类仓库的防火间距设计为 12m ②某民用建筑用油浸式变压器室位于地面一层，变压器室下面有地下室，该变压器室设置挡油池时，挡油池的容积可容纳 20%变压器油量设计，并有能将事故油排到安全场所的设施。 ③某住宅一楼与 10kV 预装式变电站的防火间距设计为 2m ④某民用建筑内柴油发电机房储油间，其柴油总储存量不大于 1m3 A . 1 条 B . 2 条 C. 3 条 D . 4 条题 6-10：某科技园位于寒冷地区，其中规划有科技办公楼高 99m，酒店高 84m，住宅楼高 49.5m，员工宿舍楼高 24.5m，以及配套商业、车库等建筑物。请回答电气设计过程中的问题，并列出解答过程。 6.根据下表列出的激动建筑的技术指标，同时系数取 0.9，cosψ=0.92，计算总负荷容量应为下列哪项数值？序号建筑名称建筑面积 1 科研办公楼 2 员工宿舍楼 3 住宅楼 4 配套商业、车库及设施 31400 2800 12122 14688 户数 42W/M2 27 117 36W/M2 计算负荷指标需要系数 2.5kW/户 6kW/户 0.65 0.4 A . 1799kV / A B . 1955kV / A C. 2125kV / A D . 2172kV / A 7.某栋住宅楼用电设备清单见下表，同时系数取 1，cosψ=0.85，分别计算二、三级负荷容量为下列哪一项？序号用电设备名称 1 2 3 4 5 6 7 8 9 住宅用电应急照明走道照明普通照明消火栓水泵喷淋水泵消防电梯普通客梯生活水泵 10 排污泵 11 消防用排水泵 12 消防加热装置 13 安防系统用电 14 通风机 15 公用小动力电源 16 集中供暖交换系统设备容量 6kW/户 5kW 10kW 15kW 30kW 15kW 17.5kW 17.5kW 7.5kW 3kW 3kW 5.5kW 20kW 7.5kW 10kW 50kW 数量 99 户 1 0.5 0.5 2 台 2 台 1 台 1 台 2 台 4 台 4 台 2 台 0.85 4 台 0.6 0.7 需要系数备注 0.4 三相配电一用一备一用一备一用一备 1 1 1 1 1 0.9 1 1 0.6

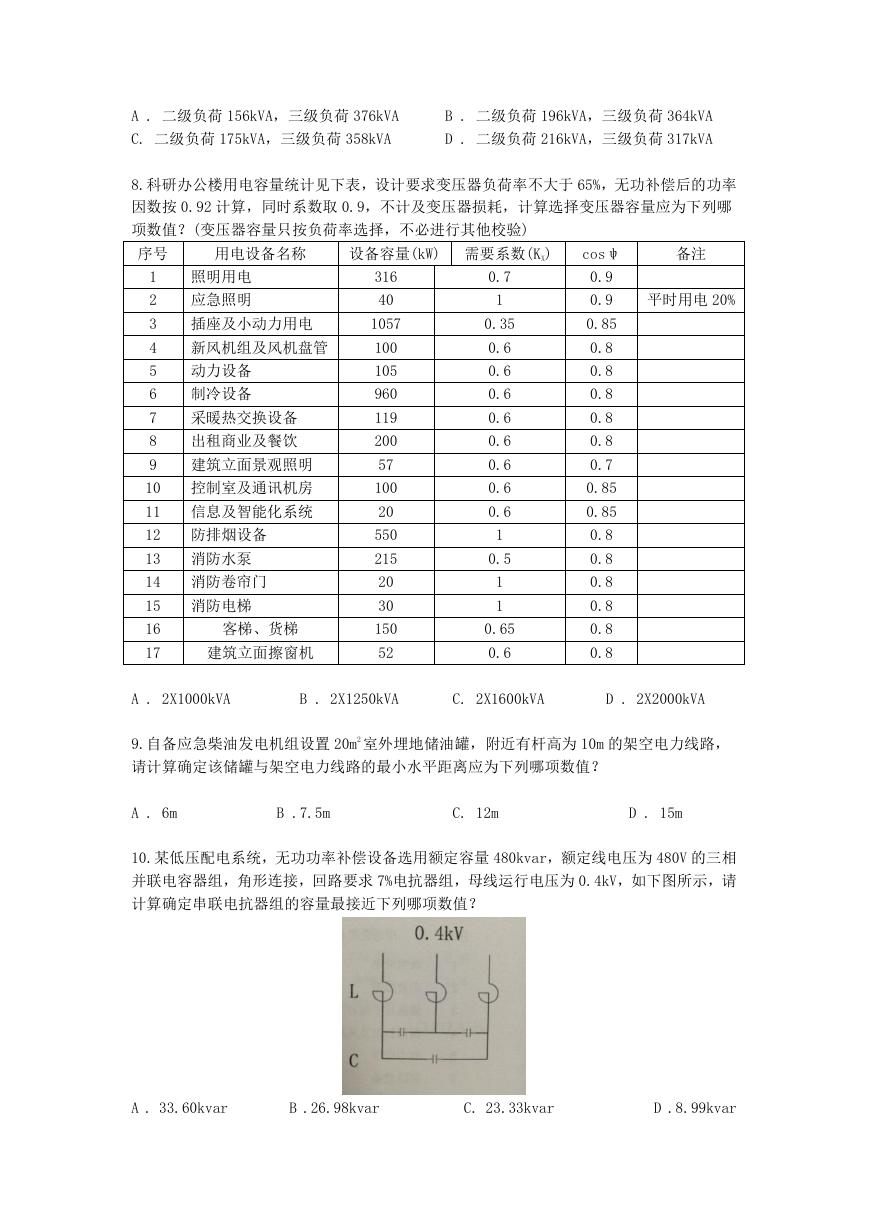

A . 二级负荷 156kVA，三级负荷 376kVA C. 二级负荷 175kVA，三级负荷 358kVA B . 二级负荷 196kVA，三级负荷 364kVA D . 二级负荷 216kVA，三级负荷 317kVA 8.科研办公楼用电容量统计见下表，设计要求变压器负荷率不大于 65%，无功补偿后的功率因数按 0.92 计算，同时系数取 0.9，不计及变压器损耗，计算选择变压器容量应为下列哪项数值？(变压器容量只按负荷率选择，不必进行其他校验) 序号用电设备名称设备容量(kW) 需要系数(KX) cosψ 备注平时用电 20% 1 2 3 4 5 6 7 8 9 照明用电应急照明插座及小动力用电新风机组及风机盘管动力设备制冷设备采暖热交换设备出租商业及餐饮建筑立面景观照明 10 控制室及通讯机房 11 信息及智能化系统 12 防排烟设备 13 消防水泵 14 消防卷帘门 15 消防电梯 16 17 客梯、货梯建筑立面擦窗机 316 40 1057 100 105 960 119 200 57 100 20 550 215 20 30 150 52 0.7 1 0.35 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 1 0.5 1 1 0.65 0.6 0.9 0.9 0.85 0.8 0.8 0.8 0.8 0.8 0.7 0.85 0.85 0.8 0.8 0.8 0.8 0.8 0.8 A . 2X1000kVA B . 2X1250kVA C. 2X1600kVA D . 2X2000kVA 9.自备应急柴油发电机组设置 20m2 室外埋地储油罐，附近有杆高为 10m 的架空电力线路，请计算确定该储罐与架空电力线路的最小水平距离应为下列哪项数值？ A . 6m B .7.5m C. 12m D . 15m 10.某低压配电系统，无功功率补偿设备选用额定容量 480kvar，额定线电压为 480V 的三相并联电容器组，角形连接，回路要求 7%电抗器组，母线运行电压为 0.4kV，如下图所示，请计算确定串联电抗器组的容量最接近下列哪项数值？ A . 33.60kvar B .26.98kvar C. 23.33kvar D .8.99kvar

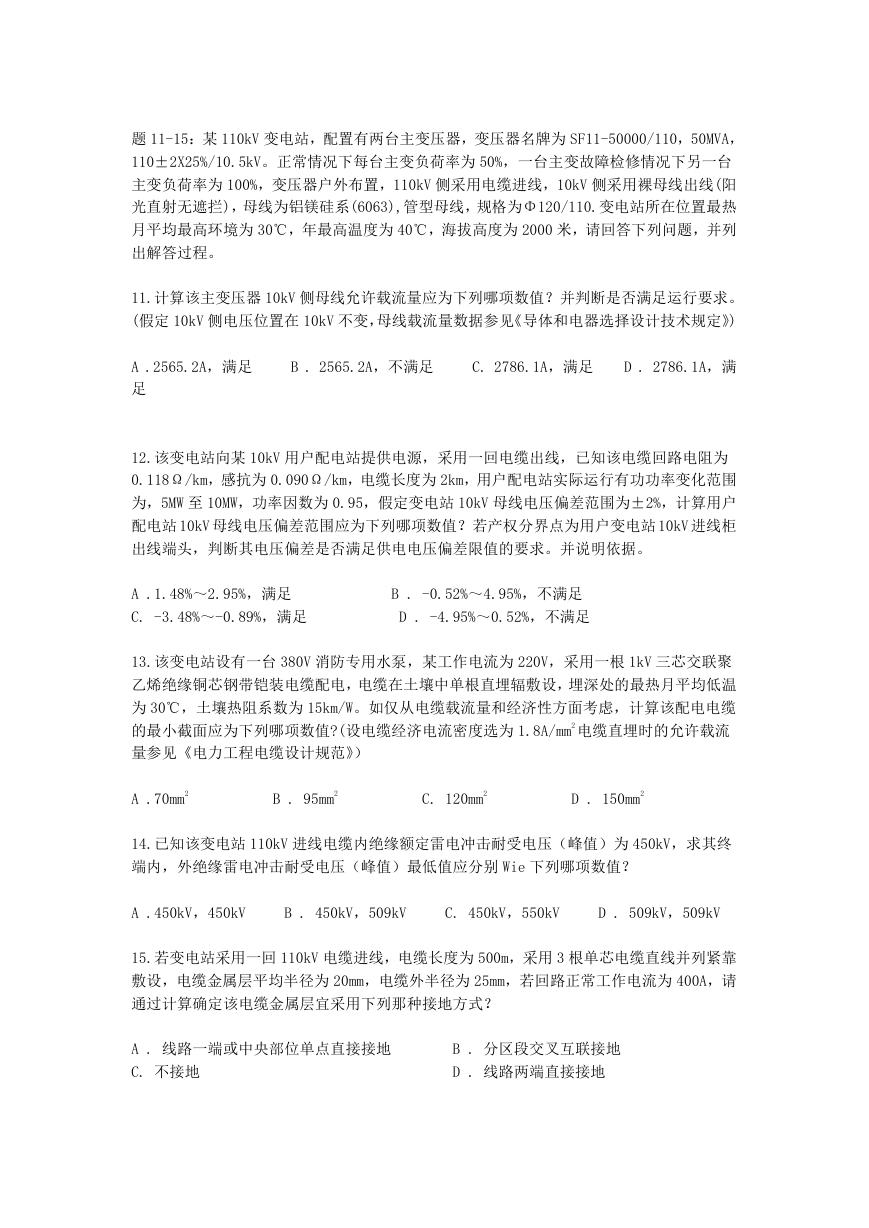

题 11-15：某 110kV 变电站，配置有两台主变压器，变压器名牌为 SF11-50000/110，50MVA， 110±2X25%/10.5kV。正常情况下每台主变负荷率为 50%，一台主变故障检修情况下另一台主变负荷率为 100%，变压器户外布置，110kV 侧采用电缆进线，10kV 侧采用裸母线出线(阳光直射无遮拦)，母线为铝镁硅系(6063),管型母线，规格为Φ120/110.变电站所在位置最热月平均最高环境为 30℃，年最高温度为 40℃，海拔高度为 2000 米，请回答下列问题，并列出解答过程。 11.计算该主变压器 10kV 侧母线允许载流量应为下列哪项数值？并判断是否满足运行要求。 (假定 10kV 侧电压位置在 10kV 不变，母线载流量数据参见《导体和电器选择设计技术规定》) A .2565.2A，满足足 B . 2565.2A，不满足 C. 2786.1A，满足 D . 2786.1A，满 12.该变电站向某 10kV 用户配电站提供电源，采用一回电缆出线，已知该电缆回路电阻为 0.118Ω/km，感抗为 0.090Ω/km，电缆长度为 2km，用户配电站实际运行有功功率变化范围为，5MW 至 10MW，功率因数为 0.95，假定变电站 10kV 母线电压偏差范围为±2%，计算用户配电站 10kV 母线电压偏差范围应为下列哪项数值？若产权分界点为用户变电站 10kV 进线柜出线端头，判断其电压偏差是否满足供电电压偏差限值的要求。并说明依据。 A .1.48%～2.95%，满足 C. -3.48%～-0.89%，满足 B . -0.52%～4.95%，不满足 D . -4.95%～0.52%，不满足 13.该变电站设有一台 380V 消防专用水泵，某工作电流为 220V，采用一根 1kV 三芯交联聚乙烯绝缘铜芯钢带铠装电缆配电，电缆在土壤中单根直埋辐敷设，埋深处的最热月平均低温为 30℃，土壤热阻系数为 15km/W。如仅从电缆载流量和经济性方面考虑，计算该配电电缆的最小截面应为下列哪项数值?(设电缆经济电流密度选为 1.8A/mm2 电缆直埋时的允许载流量参见《电力工程电缆设计规范》） A .70mm2 B . 95mm2 C. 120mm2 D . 150mm2 14.已知该变电站 110kV 进线电缆内绝缘额定雷电冲击耐受电压（峰值）为 450kV，求其终端内，外绝缘雷电冲击耐受电压（峰值）最低值应分别 Wie 下列哪项数值？ A .450kV，450kV B . 450kV，509kV C. 450kV，550kV D . 509kV，509kV 15.若变电站采用一回 110kV 电缆进线，电缆长度为 500m，采用 3 根单芯电缆直线并列紧靠敷设，电缆金属层平均半径为 20mm，电缆外半径为 25mm，若回路正常工作电流为 400A，请通过计算确定该电缆金属层宜采用下列那种接地方式？ A . 线路一端或中央部位单点直接接地 C. 不接地 B . 分区段交叉互联接地 D . 线路两端直接接地

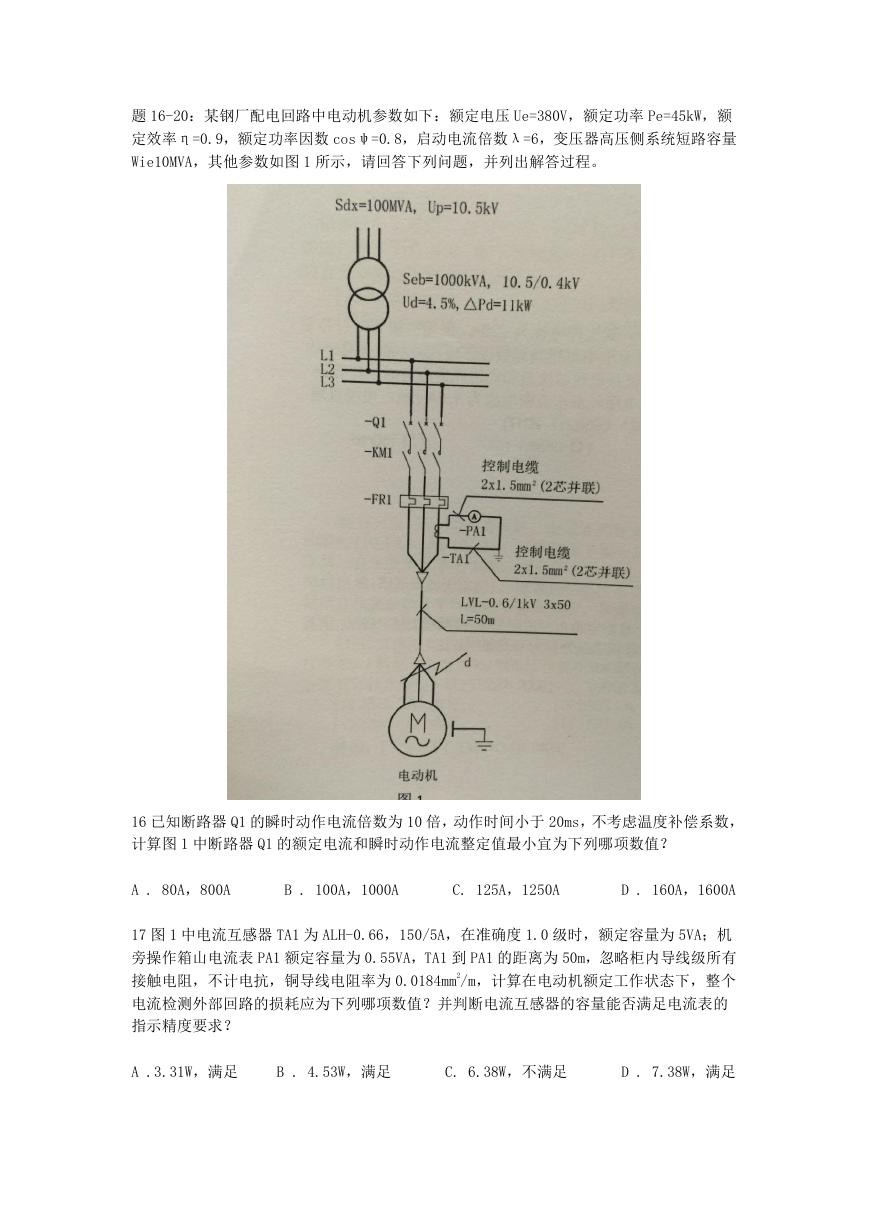

题 16-20：某钢厂配电回路中电动机参数如下：额定电压 Ue=380V，额定功率 Pe=45kW，额定效率η=0.9，额定功率因数 cosψ=0.8，启动电流倍数λ=6，变压器高压侧系统短路容量 Wie10MVA，其他参数如图 1 所示，请回答下列问题，并列出解答过程。 16 已知断路器 Q1 的瞬时动作电流倍数为 10 倍，动作时间小于 20ms，不考虑温度补偿系数，计算图 1 中断路器 Q1 的额定电流和瞬时动作电流整定值最小宜为下列哪项数值？ A . 80A，800A B . 100A，1000A C. 125A，1250A D . 160A，1600A 17 图 1 中电流互感器 TA1 为 ALH-0.66，150/5A，在准确度 1.0 级时，额定容量为 5VA；机旁操作箱山电流表 PA1 额定容量为 0.55VA，TA1 到 PA1 的距离为 50m，忽略柜内导线级所有接触电阻，不计电抗，铜导线电阻率为 0.0184mm2/m，计算在电动机额定工作状态下，整个电流检测外部回路的损耗应为下列哪项数值？并判断电流互感器的容量能否满足电流表的指示精度要求？ A .3.31W，满足 B . 4.53W，满足 C. 6.38W，不满足 D . 7.38W，满足

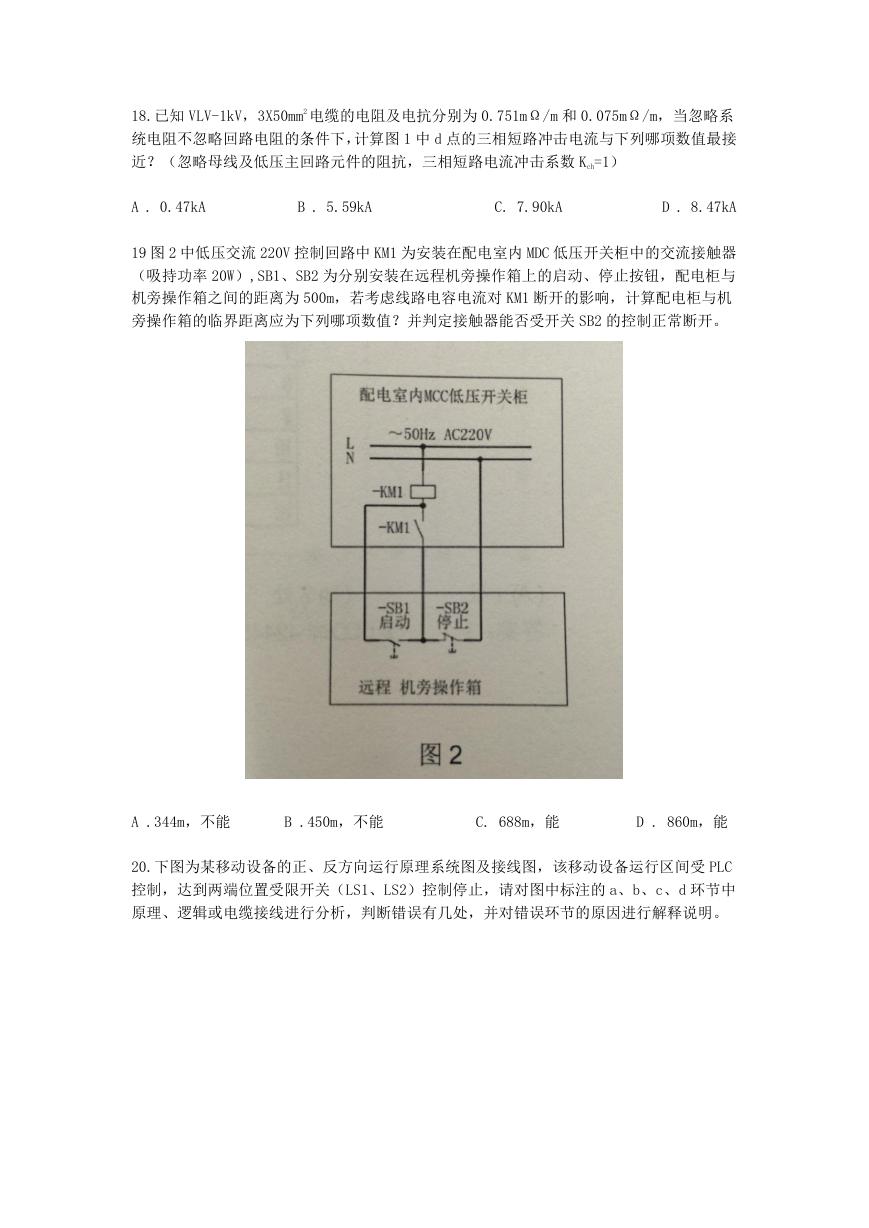

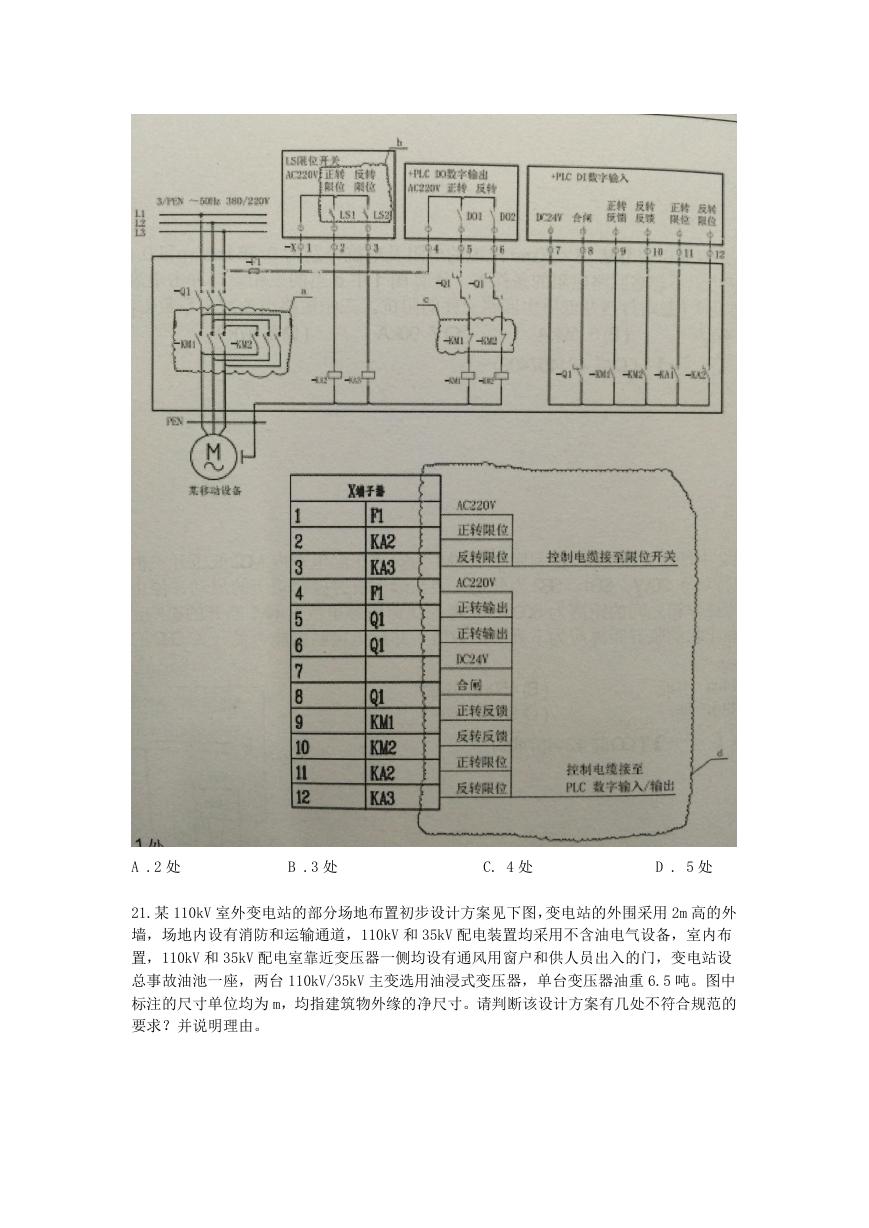

18.已知 VLV-1kV，3X50mm2 电缆的电阻及电抗分别为 0.751mΩ/m 和 0.075mΩ/m，当忽略系统电阻不忽略回路电阻的条件下，计算图 1 中 d 点的三相短路冲击电流与下列哪项数值最接近？（忽略母线及低压主回路元件的阻抗，三相短路电流冲击系数 Kch=1） A . 0.47kA B . 5.59kA C. 7.90kA D . 8.47kA 19 图 2 中低压交流 220V 控制回路中 KM1 为安装在配电室内 MDC 低压开关柜中的交流接触器（吸持功率 20W）,SB1、SB2 为分别安装在远程机旁操作箱上的启动、停止按钮，配电柜与机旁操作箱之间的距离为 500m，若考虑线路电容电流对 KM1 断开的影响，计算配电柜与机旁操作箱的临界距离应为下列哪项数值？并判定接触器能否受开关 SB2 的控制正常断开。 A .344m，不能 B .450m，不能 C. 688m，能 D . 860m，能 20.下图为某移动设备的正、反方向运行原理系统图及接线图，该移动设备运行区间受 PLC 控制，达到两端位置受限开关（LS1、LS2）控制停止，请对图中标注的 a、b、c、d 环节中原理、逻辑或电缆接线进行分析，判断错误有几处，并对错误环节的原因进行解释说明。

A .2 处 B .3 处 C. 4 处 D . 5 处 21.某 110kV 室外变电站的部分场地布置初步设计方案见下图，变电站的外围采用 2m 高的外墙，场地内设有消防和运输通道，110kV 和 35kV 配电装置均采用不含油电气设备，室内布置，110kV 和 35kV 配电室靠近变压器一侧均设有通风用窗户和供人员出入的门，变电站设总事故油池一座，两台 110kV/35kV 主变选用油浸式变压器，单台变压器油重 6.5 吨。图中标注的尺寸单位均为 m，均指建筑物外缘的净尺寸。请判断该设计方案有几处不符合规范的要求？并说明理由。
