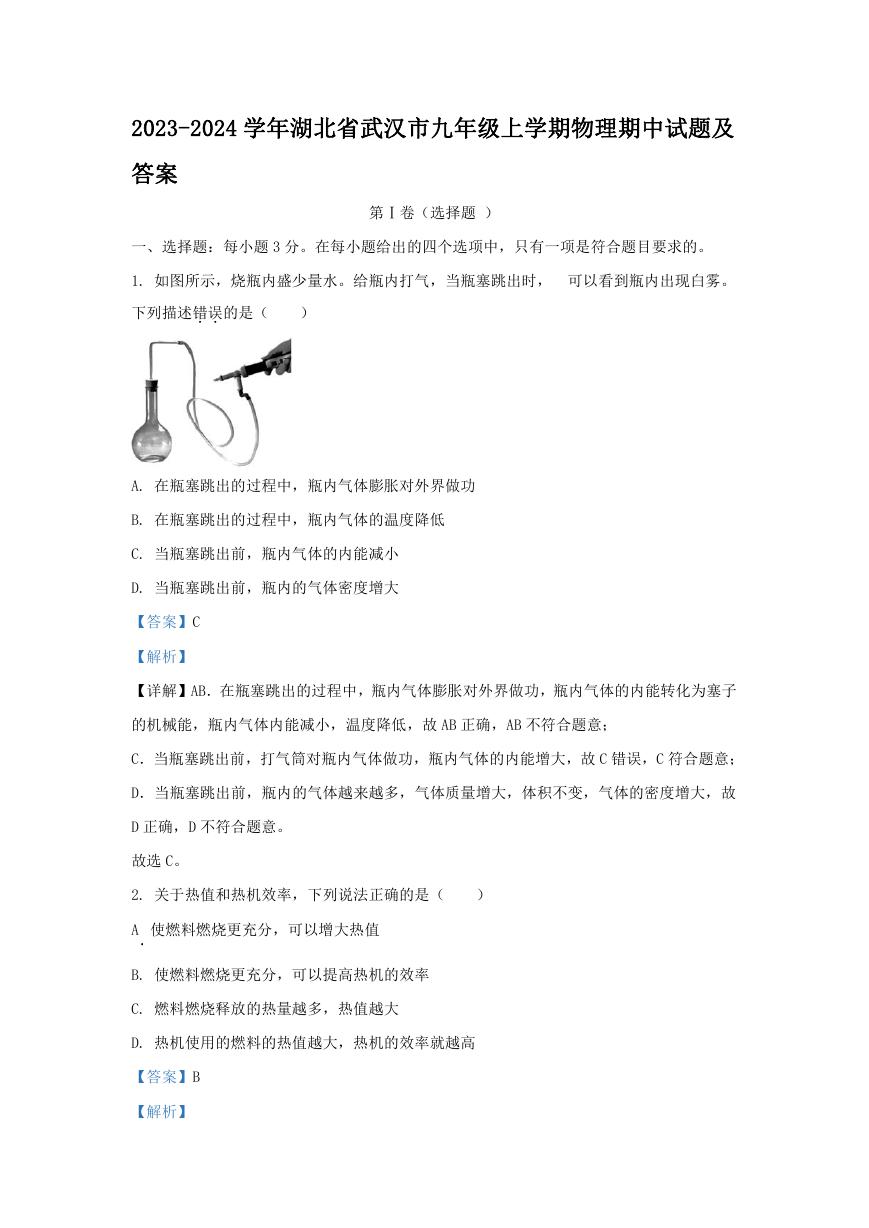

2023-2024 学年湖北省武汉市九年级上学期物理期中试题及
答案
第Ⅰ卷(选择题 )
一、选择题:每小题 3 分。在每小题给出的四个选项中,只有一项是符合题目要求的。
1. 如图所示,烧瓶内盛少量水。给瓶内打气,当瓶塞跳出时, 可以看到瓶内出现白雾。
下列描述错误..的是(
)
A. 在瓶塞跳出的过程中,瓶内气体膨胀对外界做功
B. 在瓶塞跳出的过程中,瓶内气体的温度降低
C. 当瓶塞跳出前,瓶内气体的内能减小
D. 当瓶塞跳出前,瓶内的气体密度增大
【答案】C
【解析】
【详解】AB.在瓶塞跳出的过程中,瓶内气体膨胀对外界做功,瓶内气体的内能转化为塞子
的机械能,瓶内气体内能减小,温度降低,故 AB 正确,AB 不符合题意;
C.当瓶塞跳出前,打气筒对瓶内气体做功,瓶内气体的内能增大,故 C 错误,C 符合题意;
D.当瓶塞跳出前,瓶内的气体越来越多,气体质量增大,体积不变,气体的密度增大,故
D 正确,D 不符合题意。
故选 C。
2. 关于热值和热机效率,下列说法正确的是(
)
A. 使燃料燃烧更充分,可以增大热值
B. 使燃料燃烧更充分,可以提高热机的效率
C. 燃料燃烧释放的热量越多,热值越大
D. 热机使用的燃料的热值越大,热机的效率就越高
【答案】B
【解析】
【详解】AC.热值是燃料的特性,是由燃料的种类决定的,与燃烧是否充分、放出的热量的
多少无关。故 A、C 错误;
B.热机的效率等于做有用功的能量与燃料完全燃烧放出的能量之比。燃料燃烧充分,提高
了燃料的利用率,可以提高热机的效率。故 B 正确;
D.热机的效率等于做有用功的能量与燃料完全燃烧放出的能量之比,与所用燃料的热值无
关。故 D 错误。
故选 B。

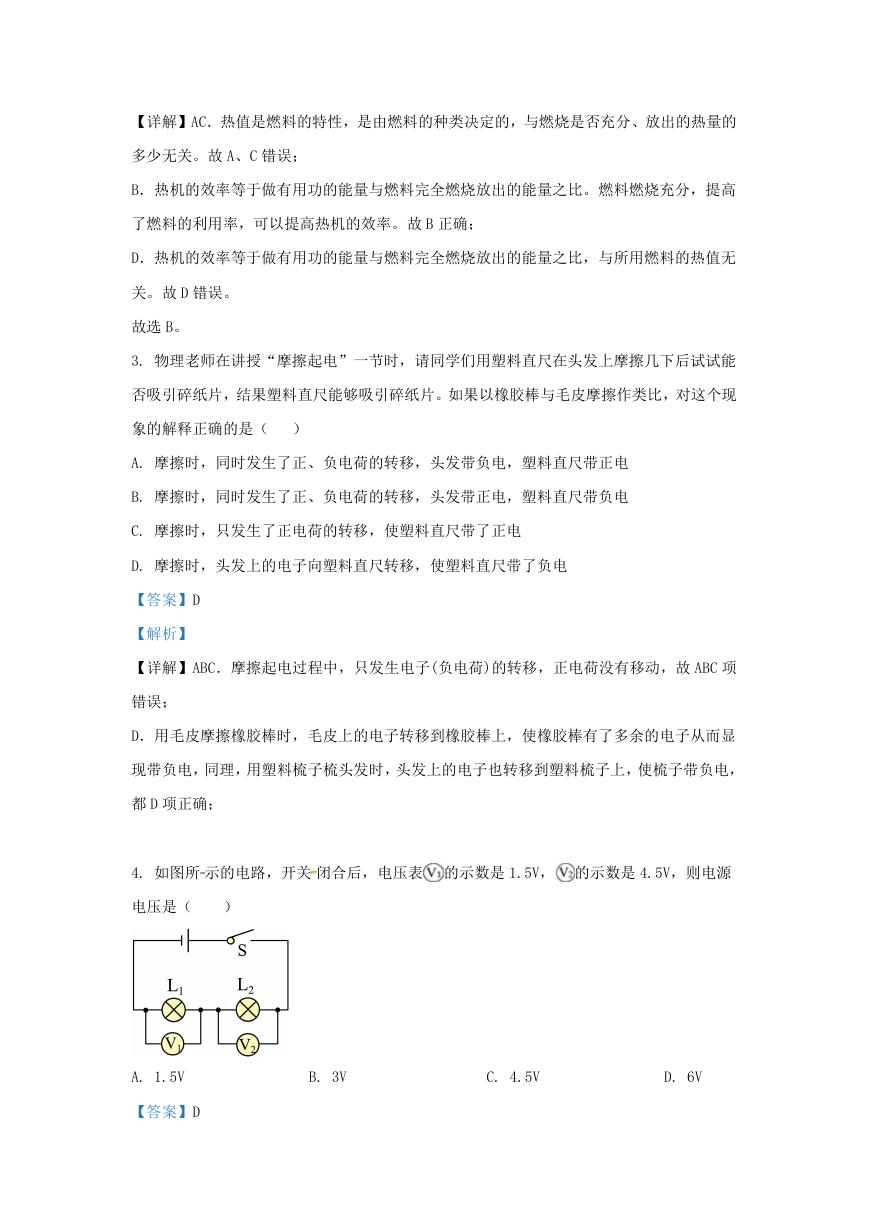

3. 物理老师在讲授“摩擦起电”一节时,请同学们用塑料直尺在头发上摩擦几下后试试能
否吸引碎纸片,结果塑料直尺能够吸引碎纸片。如果以橡胶棒与毛皮摩擦作类比,对这个现
象的解释正确的是( )
A. 摩擦时,同时发生了正、负电荷的转移,头发带负电,塑料直尺带正电
B. 摩擦时,同时发生了正、负电荷的转移,头发带正电,塑料直尺带负电
C. 摩擦时,只发生了正电荷的转移,使塑料直尺带了正电
D. 摩擦时,头发上的电子向塑料直尺转移,使塑料直尺带了负电
【答案】D
【解析】
【详解】ABC.摩擦起电过程中,只发生电子(负电荷)的转移,正电荷没有移动,故 ABC 项
错误;
D.用毛皮摩擦橡胶棒时,毛皮上的电子转移到橡胶棒上,使橡胶棒有了多余的电子从而显
现带负电,同理,用塑料梳子梳头发时,头发上的电子也转移到塑料梳子上,使梳子带负电,
都 D 项正确;
4. 如图所 示的电路,开关 闭合后,电压表 的示数是 1.5V, 的示数是 4.5V,则电源
电压是(
)
A. 1.5V
【答案】D
B. 3V
C. 4.5V
D. 6V
【解析】
【详解】由电路图可知,两灯泡串联连接,电压表 测量 L1 两端的电压,即灯 L1 两端电压:
U1=1.5V;
电压表 测量灯 L2 两端电压,即 U2=4.5V,
则电源电压
故选 D。
U=U1+U2=1.5V+4.5V=6V,

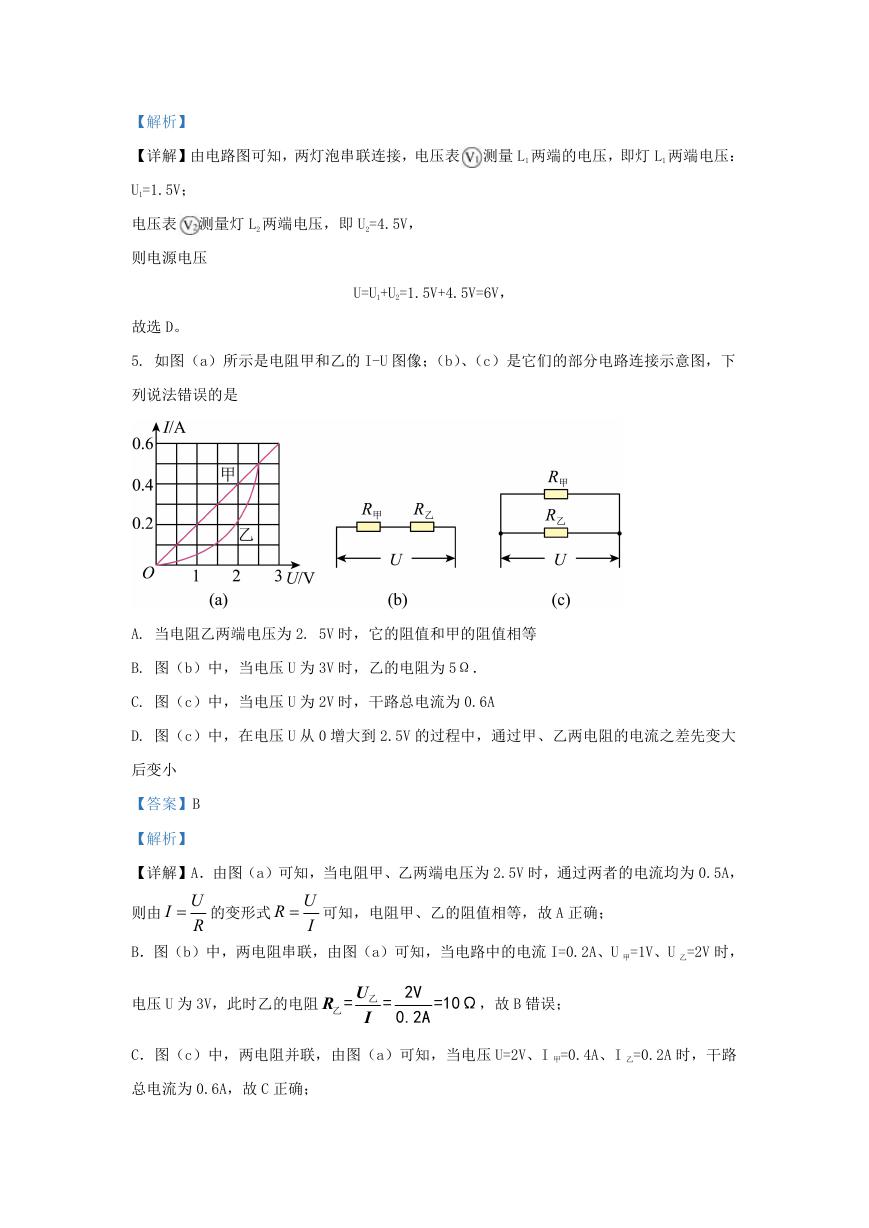

5. 如图(a)所示是电阻甲和乙的 I-U 图像;(b)、(c)是它们的部分电路连接示意图,下
列说法错误的是
A. 当电阻乙两端电压为 2. 5V 时,它的阻值和甲的阻值相等
B. 图(b)中,当电压 U 为 3V 时,乙的电阻为 5Ω.
C. 图(c)中,当电压 U 为 2V 时,干路总电流为 0.6A
D. 图(c)中,在电压 U 从 0 增大到 2.5V 的过程中,通过甲、乙两电阻的电流之差先变大
后变小
【答案】B
【解析】
【详解】A.由图(a)可知,当电阻甲、乙两端电压为 2.5V 时,通过两者的电流均为 0.5A,
则由
UI
的变形式
R
UR
可知,电阻甲、乙的阻值相等,故 A 正确;
I
B.图(b)中,两电阻串联,由图(a)可知,当电路中的电流 I=0.2A、U 甲=1V、U 乙=2V 时,
电压 U 为 3V,此时乙的电阻
UR
=
I
乙
乙
=
2V
0.2A
=10Ω
,故 B 错误;
C.图(c)中,两电阻并联,由图(a)可知,当电压 U=2V、I 甲=0.4A、I 乙=0.2A 时,干路
总电流为 0.6A,故 C 正确;
D.图(c)中,两电阻并联,由图(a)可知,在电压 U 从 0 增大到 2.5V 的过程中,通过甲、
乙两电阻的电流之差先变大后变小,故 D 正确.

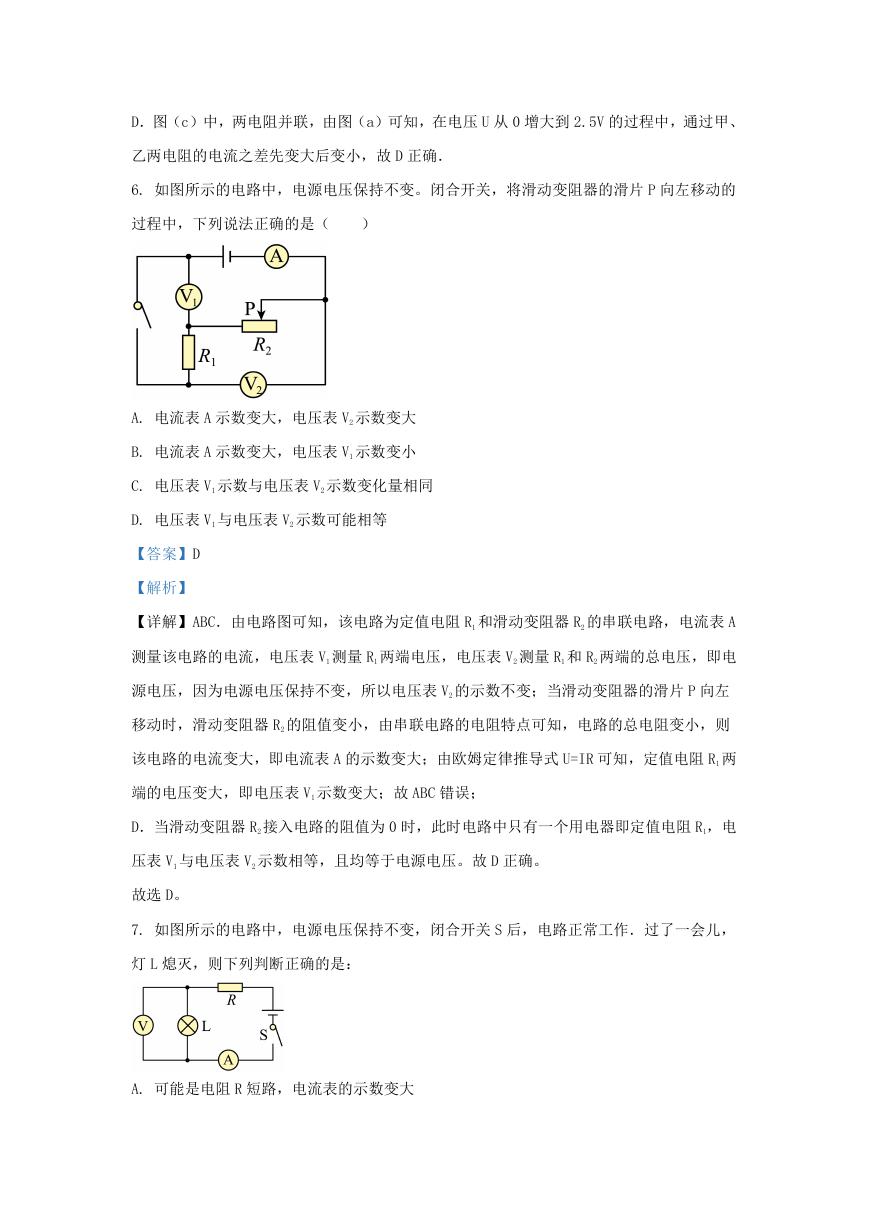

6. 如图所示的电路中,电源电压保持不变。闭合开关,将滑动变阻器的滑片 P 向左移动的
过程中,下列说法正确的是(
)
A. 电流表 A 示数变大,电压表 V2 示数变大
B. 电流表 A 示数变大,电压表 V1 示数变小
C. 电压表 V1 示数与电压表 V2 示数变化量相同
D. 电压表 V1 与电压表 V2 示数可能相等
【答案】D
【解析】
【详解】ABC.由电路图可知,该电路为定值电阻 R1 和滑动变阻器 R2 的串联电路,电流表 A
测量该电路的电流,电压表 V1 测量 R1 两端电压,电压表 V2 测量 R1 和 R2 两端的总电压,即电
源电压,因为电源电压保持不变,所以电压表 V2 的示数不变;当滑动变阻器的滑片 P 向左
移动时,滑动变阻器 R2 的阻值变小,由串联电路的电阻特点可知,电路的总电阻变小,则
该电路的电流变大,即电流表 A 的示数变大;由欧姆定律推导式 U=IR 可知,定值电阻 R1 两
端的电压变大,即电压表 V1 示数变大;故 ABC 错误;
D.当滑动变阻器 R2 接入电路的阻值为 0 时,此时电路中只有一个用电器即定值电阻 R1,电
压表 V1 与电压表 V2 示数相等,且均等于电源电压。故 D 正确。
故选 D。
7. 如图所示的电路中,电源电压保持不变,闭合开关 S 后,电路正常工作.过了一会儿,
灯 L 熄灭,则下列判断正确的是:
A. 可能是电阻 R 短路,电流表的示数变大
B. 一定是灯 L 短路,电流表的示数变大
C. 可能是电阻 R 断路,电压表的示数变小
D. 可能是灯 L 断路,电压表的示数变小
【答案】C
【解析】
【详解】A. 当电阻 R 短路时,电流表的示数变大,因为电阻与灯泡串联,灯应该更亮,故
A 错误;
B. 灯熄灭可能是灯 L 短路,电流表的示数变大,也可能是灯 L 断路,电流表示数变小,故
B 错误;
C. 当电阻 R 断路,因电阻和灯串联,所以灯不会亮,电压表和电流表的示数都为零,所以
C 正确;
D. 当灯 L 断路时,电压表串联在电路中,电压表的示数几乎等于电源电压,所以示数是变
大的.故 D 错误.
选 C.

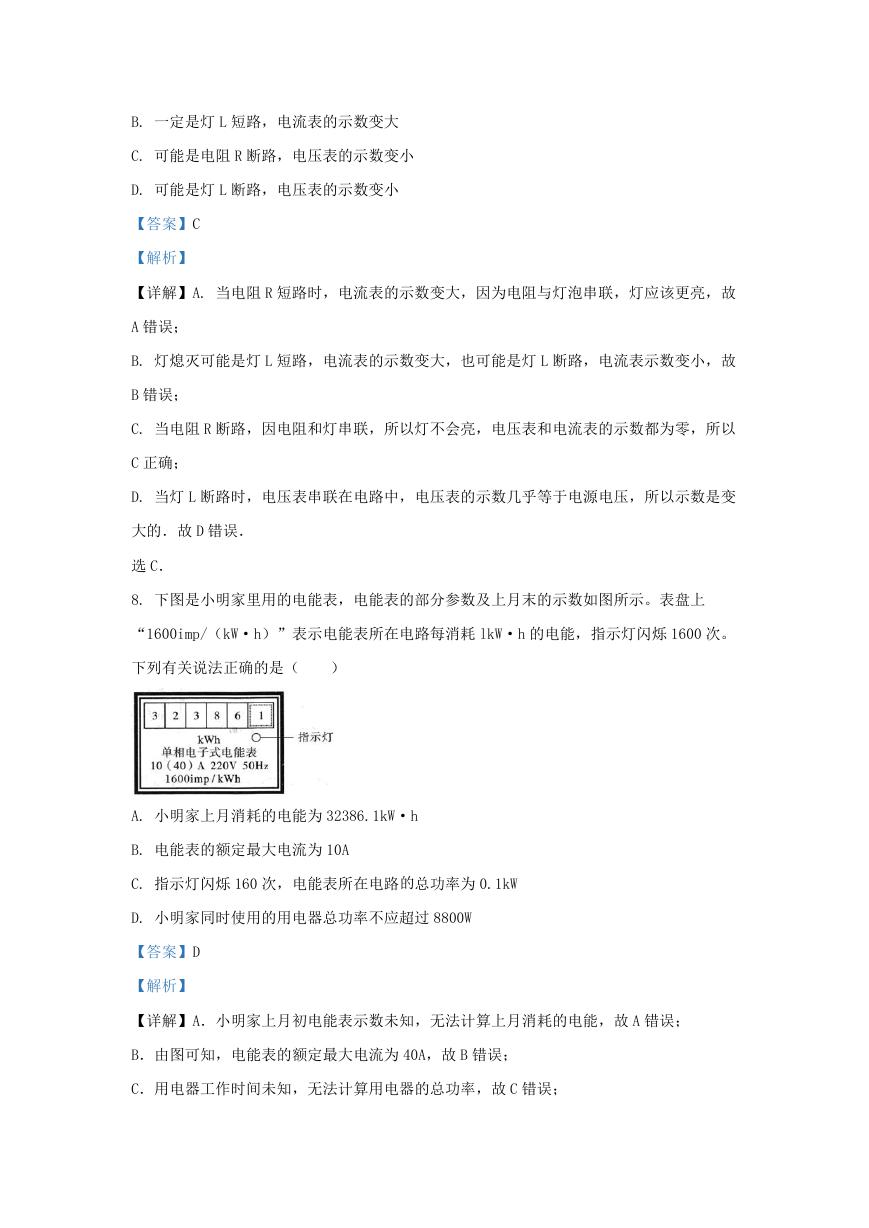

8. 下图是小明家里用的电能表,电能表的部分参数及上月末的示数如图所示。表盘上
“1600imp/(kW·h)”表示电能表所在电路每消耗 lkW·h 的电能,指示灯闪烁 1600 次。
下列有关说法正确的是(
)
A. 小明家上月消耗的电能为 32386.1kW·h
B. 电能表的额定最大电流为 10A
C. 指示灯闪烁 160 次,电能表所在电路的总功率为 0.1kW
D. 小明家同时使用的用电器总功率不应超过 8800W
【答案】D
【解析】
【详解】A.小明家上月初电能表示数未知,无法计算上月消耗的电能,故 A 错误;
B.由图可知,电能表的额定最大电流为 40A,故 B 错误;
C.用电器工作时间未知,无法计算用电器的总功率,故 C 错误;
D.小明家同时使用的用电器总功率最大为
P UI
220V 40A=8800W
故 D 正确。
故选 D。

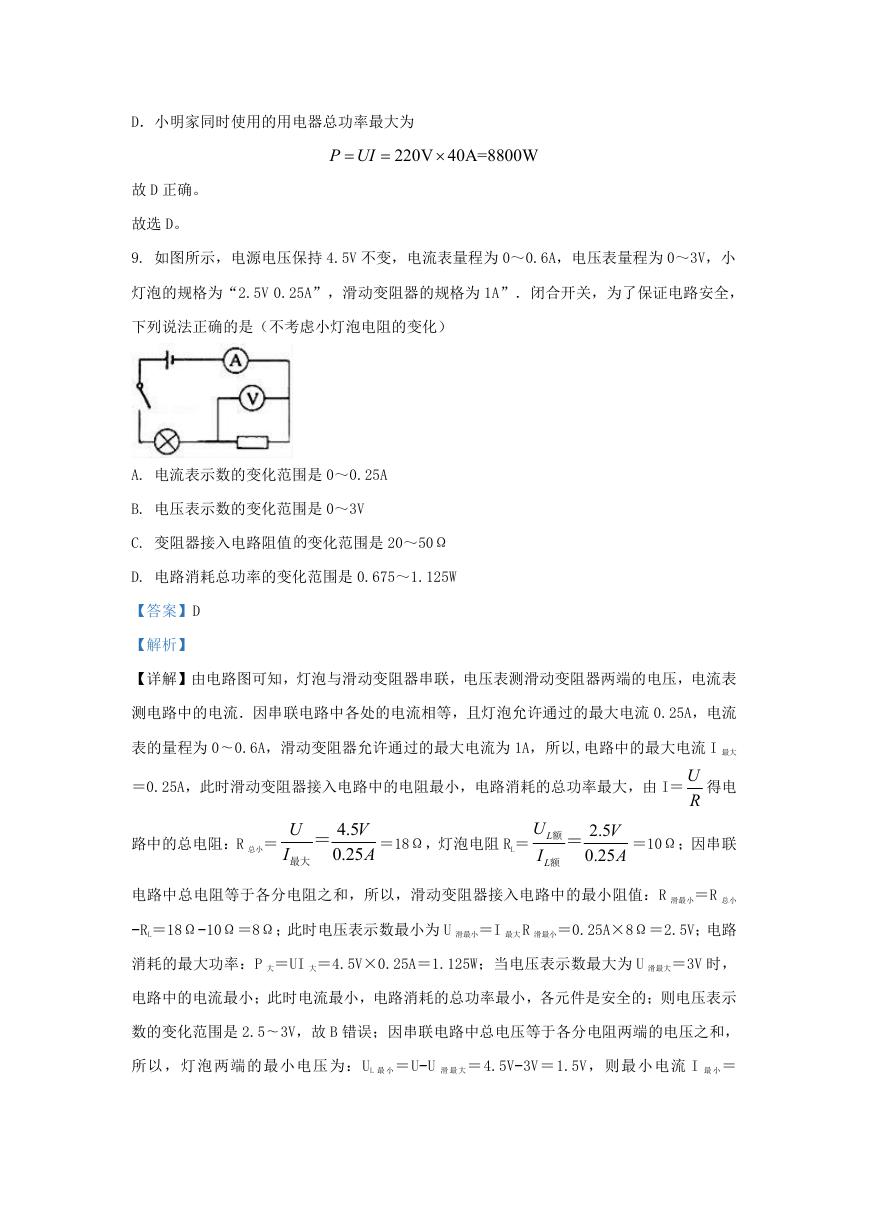

9. 如图所示,电源电压保持 4.5V 不变,电流表量程为 0~0.6A,电压表量程为 0~3V,小
灯泡的规格为“2.5V 0.25A”,滑动变阻器的规格为 1A”.闭合开关,为了保证电路安全,
下列说法正确的是(不考虑小灯泡电阻的变化)
A. 电流表示数的变化范围是 0~0.25A
B. 电压表示数的变化范围是 0~3V
C. 变阻器接入电路阻值的变化范围是 20~50Ω
D. 电路消耗总功率的变化范围是 0.675~1.125W
【答案】D
【解析】
【详解】由电路图可知,灯泡与滑动变阻器串联,电压表测滑动变阻器两端的电压,电流表
测电路中的电流.因串联电路中各处的电流相等,且灯泡允许通过的最大电流 0.25A,电流
表的量程为 0∼0.6A,滑动变阻器允许通过的最大电流为 1A,所以,电路中的最大电流 I 最大
=0.25A,此时滑动变阻器接入电路中的电阻最小,电路消耗的总功率最大,由 I=
U
R
得电
路中的总电阻:R 总小=
U
I
最大
=
4.5
V
0.25
A
=18Ω,灯泡电阻 RL=
U
I
L
额
=
L
额
2.5
V
0.25
A
=10Ω;因串联
电路中总电阻等于各分电阻之和,所以,滑动变阻器接入电路中的最小阻值:R 滑最小=R 总小
−RL=18Ω−10Ω=8Ω;此时电压表示数最小为 U 滑最小=I 最大 R 滑最小=0.25A×8Ω=2.5V;电路
消耗的最大功率:P 大=UI 大=4.5V×0.25A=1.125W;当电压表示数最大为 U 滑最大=3V 时,
电路中的电流最小;此时电流最小,电路消耗的总功率最小,各元件是安全的;则电压表示
数的变化范围是 2.5∼3V,故 B 错误;因串联电路中总电压等于各分电阻两端的电压之和,
所以,灯泡两端的最小电压为:UL 最 小=U−U 滑 最 大=4.5V−3V=1.5V,则最小电流 I 最 小=
U
L
最小 =
R
L
1.5
V
10
=0.15A,
电流表示数的变化范围是 0.15∼0.25A,故 A 错误;所以滑动变阻器接入电路的阻值最大为
R 滑最大=
U
I
滑最大
最小
=
1.5
V
0.15
A
=10Ω;则滑动变阻器接入电路的阻值允许变化范围可以为
8Ω∼10Ω,故 C 错误;电路消耗的最小功率:P 小=UI 最小=4.5V×0.15A=0.675W,所以,
电路消耗总功率允许的变化范围可以为 0.675W∼1.125W,故 D 正确.

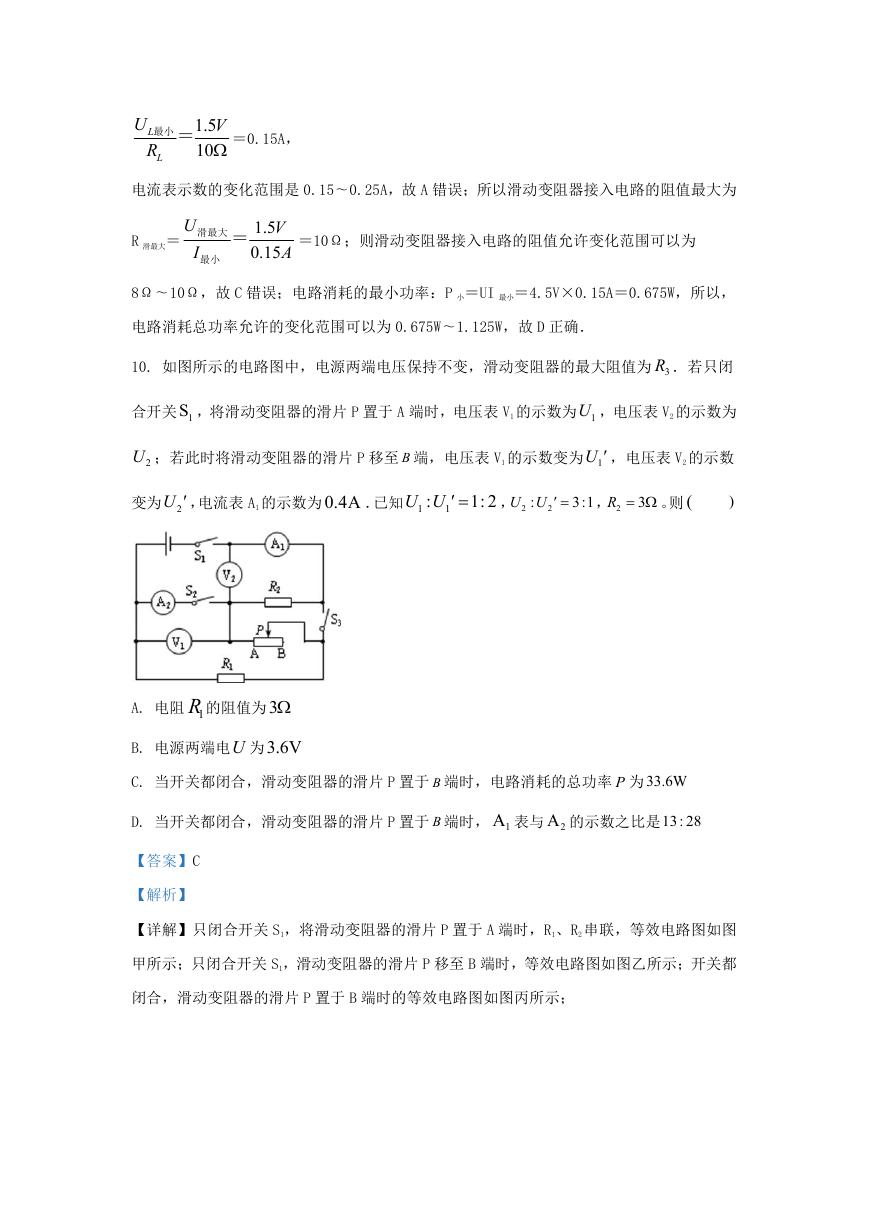

10. 如图所示的电路图中,电源两端电压保持不变,滑动变阻器的最大阻值为 3R .若只闭
合开关 1S ,将滑动变阻器的滑片 P 置于 A 端时,电压表 V1 的示数为 1U ,电压表 V2 的示数为
2U ;若此时将滑动变阻器的滑片 P 移至 B 端,电压表 V1 的示数变为 1U ,电压表 V2 的示数
变为 2U ,电流表 A1 的示数为0.4A .已知 1
U U
1
:
1: 2
U U , 2
, 2
3:1
:
2
R 。则 (
3
)
A. 电阻 1R 的阻值为 3
B. 电源两端电U 为3.6V
C. 当开关都闭合,滑动变阻器的滑片 P 置于 B 端时,电路消耗的总功率 P 为 33.6W
D. 当开关都闭合,滑动变阻器的滑片 P 置于 B 端时, 1A 表与 2A 的示数之比是13: 28
【答案】C
【解析】

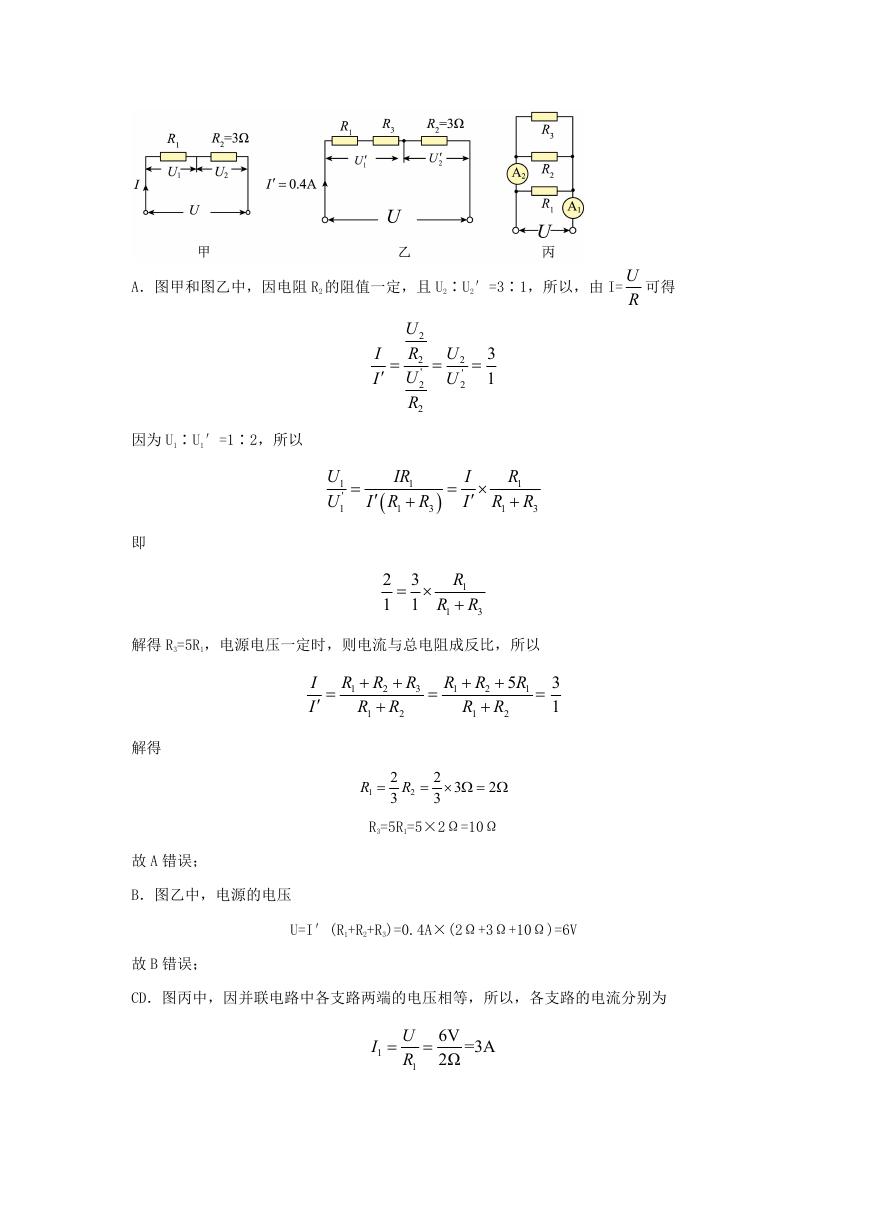

【详解】只闭合开关 S1,将滑动变阻器的滑片 P 置于 A 端时,R1、R2 串联,等效电路图如图
甲所示;只闭合开关 S1,滑动变阻器的滑片 P 移至 B 端时,等效电路图如图乙所示;开关都
闭合,滑动变阻器的滑片 P 置于 B 端时的等效电路图如图丙所示;
A.图甲和图乙中,因电阻 R2 的阻值一定,且 U2∶U2′=3∶1,所以,由 I=
U
R
可得
I
I
2
U
R
2
'
U
2
R
2
U
U
2
'
2
3
1
因为 U1∶U1′=1∶2,所以
U
U
1
'
1
即
IR
1
I R R
3
1
I
I
R
1
R R
1
3
2
1
3
1
R
1
R R
1
3
解得 R3=5R1,电源电压一定时,则电流与总电阻成反比,所以
I
I
R
3
R R
2
1
R R
1
2
5
R R
2
1
R R
1
2
R
1
3
1
解得
故 A 错误;
B.图乙中,电源的电压
R
1
R
2
2
3
2 3
3
2
R3=5R1=5×2Ω=10Ω
U=I′(R1+R2+R3)=0.4A×(2Ω+3Ω+10Ω)=6V
故 B 错误;
CD.图丙中,因并联电路中各支路两端的电压相等,所以,各支路的电流分别为
UI
R
1
1
6V =3A
2Ω
