    2021-2022 学年辽宁省沈阳市新民市九年级上学期物理期末 试题及答案 一、选择题（共 9 小题，1-6 单选，每题 2 分，7-9 多选，每题 3 分，共 21 分） 1．（2 分）下列有关热和能的说法正确的是（ ） A．对物体做功，物体内能一定增大 B．柴油机在压缩冲程中汽缸内空气的内能增大 C．晶体在熔化过程中内能保持不变 D．电流通过导体产生的热只与电流大小有关 2．（2 分）家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备，家庭电 路漏电时，通过火线与零线的电流不相等，漏电保护器中有一特殊装置（在图中虚线框 内，未画出）检测到这一差异后，便切断电源，起到保护作用。漏电保护器中还有实验 电路，由一只开关 S 与电阻 R 组成，闭合开关 S 就能模拟漏电情形，试验电路的连接符 合要求的是（ ） A． C． B． D． 3．（2 分）如图所示的四幅电路图中，在滑动变阻器的滑片 P 从 a 端滑到 b 端的过程中，灯 从亮变暗且电压表示数从小变大的是（ ） A． C． B． D．

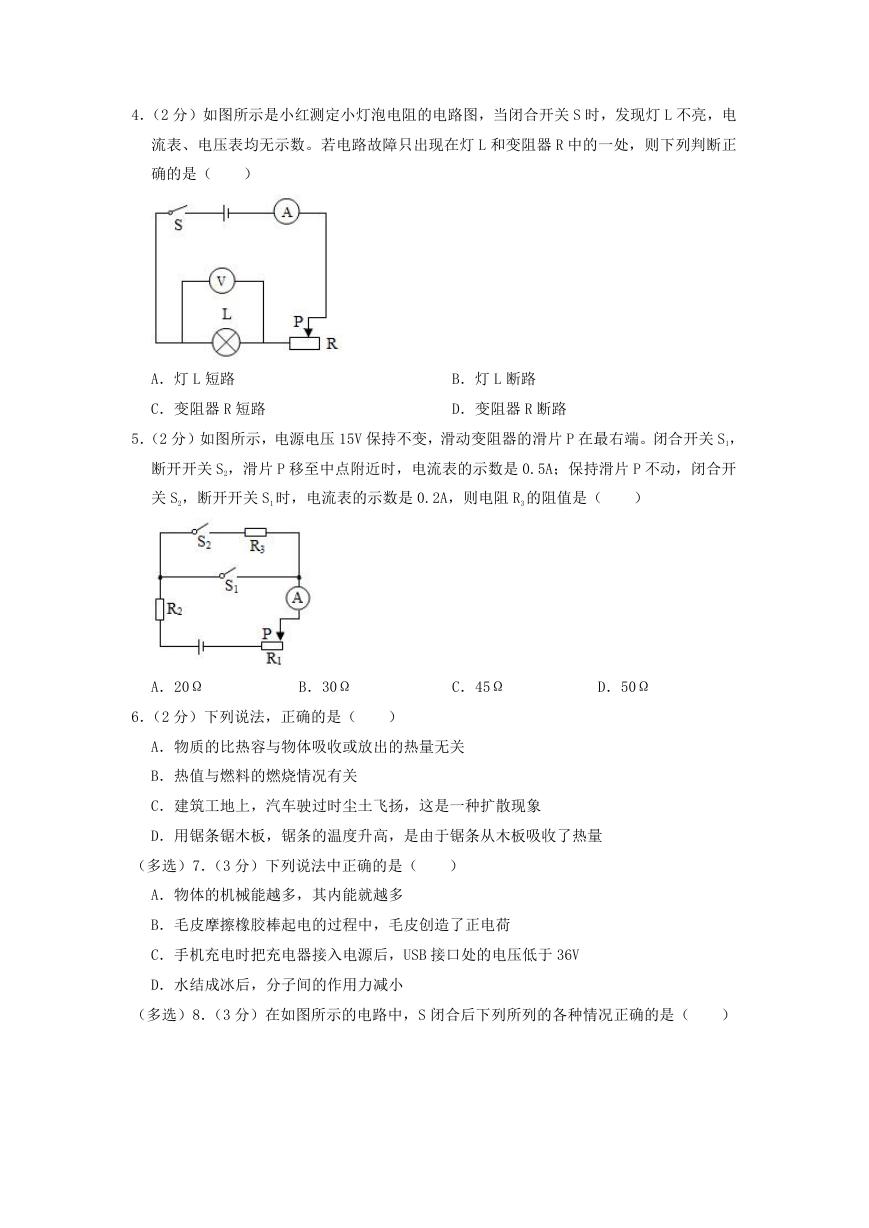

    4．（2 分）如图所示是小红测定小灯泡电阻的电路图，当闭合开关 S 时，发现灯 L 不亮，电 流表、电压表均无示数。若电路故障只出现在灯 L 和变阻器 R 中的一处，则下列判断正 确的是（ ） A．灯 L 短路 C．变阻器 R 短路 B．灯 L 断路 D．变阻器 R 断路 5．（2 分）如图所示，电源电压 15V 保持不变，滑动变阻器的滑片 P 在最右端。闭合开关 S1， 断开开关 S2，滑片 P 移至中点附近时，电流表的示数是 0.5A；保持滑片 P 不动，闭合开 关 S2，断开开关 S1 时，电流表的示数是 0.2A，则电阻 R3 的阻值是（ ） A．20Ω B．30Ω C．45Ω D．50Ω 6．（2 分）下列说法，正确的是（ ） A．物质的比热容与物体吸收或放出的热量无关 B．热值与燃料的燃烧情况有关 C．建筑工地上，汽车驶过时尘土飞扬，这是一种扩散现象 D．用锯条锯木板，锯条的温度升高，是由于锯条从木板吸收了热量 （多选）7．（3 分）下列说法中正确的是（ ） A．物体的机械能越多，其内能就越多 B．毛皮摩擦橡胶棒起电的过程中，毛皮创造了正电荷 C．手机充电时把充电器接入电源后，USB 接口处的电压低于 36V D．水结成冰后，分子间的作用力减小 （多选）8．（3 分）在如图所示的电路中，S 闭合后下列所列的各种情况正确的是（ ）
    A．如果甲、乙、丙是电压表，当 S1 闭合后 U 丙＝U 甲+U 乙 B．如果甲是电压表，乙、丙电流表，S1 断开形成串联电路 C．电路中甲表和乙表不能同时是电流表 D．如果电路是并联电路，则乙表的示数等于丙表的示数 （多选）9．（3 分）如图甲所示，电源两端电压不变，R1 是滑动变阻器，R2 是定值电阻。当 开关 S 闭合后，逐步改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数， 绘制的图象如图乙所示。下列判断正确的是（ ） A．电源两端电压为 14V B．滑动变阻器消耗电功率的最大值为 1.8W C．定值电阻 R2 的电阻值为 20Ω D．变阻器 R1 接入电路的最大阻值为 100Ω 二、填空题（共 18 分，每空 1 分） 10．（2 分）泡温泉时感觉身体会发热，这是通过 的方式改变了身体的内能。烈日 下，小兵去游泳池游泳，他感觉到游泳池边的水泥地面很烫脚，但游泳池里的水却很凉， 这是因为水的 较大的缘故。 11．（1 分）某电饭锅及内部电路如图，R1 是加热电阻，R2 是限流电阻。开关 S1 需手动闭合， 但当锅内温度达到 103℃时，会自动断开；S2 是一个自动温控开关。请回答： （1）电饭锅加热煮饭时，开关 S1 处于 状态； （2）在电饭锅煮稀饭时，开关 S1 却不能自动断开，其原因是 。
    12．（2 分）如图是现在家庭常用的电子式电能表表盘，表盘上标有 3000r/（kW•h），表示每 消耗 1kW•h 的电能，指示转盘转动 3000 次。小明将某家用电器单独接在该电能表上正常 工作 6min，电能表转盘转了 300 转。该家用电器消耗的电能 J，该家用电器的额 定功率是 视机”）。 W，则这个家用电器可能是 （选填“电热水壶”、“台灯”或“电 13．（3 分）某手机电池容量为 4200mAh，电池电压为 3.7.V。用一个标有“输出 5V 5A”的 快速充电器，将手机电池从零电量充满。充电效率为 84%，需要 min。两个灯泡 分别标有“12V、6W”“6V、6W”的字样，现将它们串联使用且有一个灯泡正常发光，为 了灯泡安全，允许加的最大电压最好不超过 V；电路消耗的总功率为 W。 （不考虑灯泡电阻受温度的影响） 14．（3 分）如图所示电路中，电源电压恒定，R1 为定值电阻，R2 为滑动变阻器。闭合开关 S 后，滑动变阻器滑片 P 自 a 向 b 移动的过程中，电压表 V2 的示数 ，电压表 V1 的 示数与电流表 A 的示数之比 ，电路消耗的总功率 。（均选填“变大”、“变 小”或“不变”）。 15．（2 分）电脑的中央处理器（CPU）只有半张扑克牌大小，工作时发热显著，常采用散热 片与风扇组合冷却。某电脑 CPU 的功率为 100W，其中发热功率占 8%，铜质散热器的质量

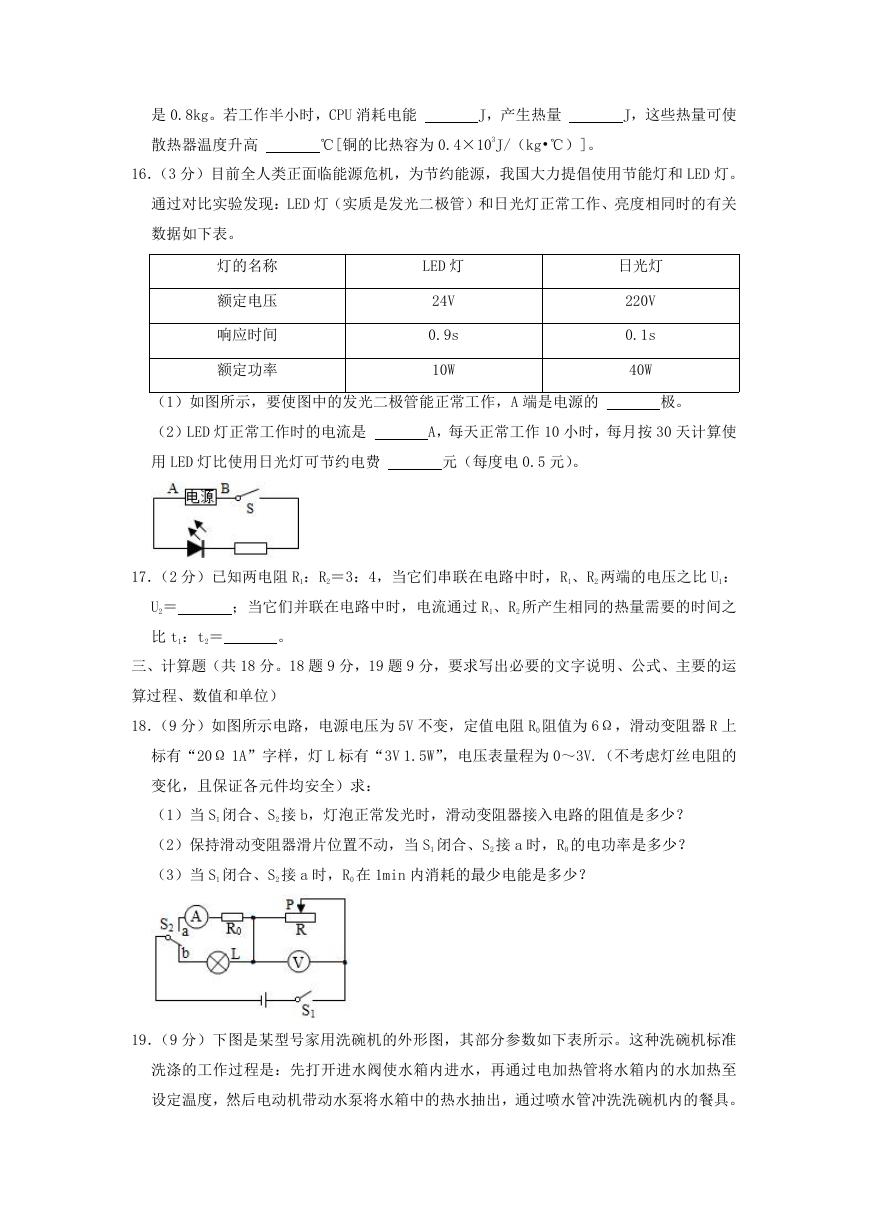

    是 0.8kg。若工作半小时，CPU 消耗电能 J，产生热量 J，这些热量可使 散热器温度升高 ℃[铜的比热容为 0.4×103J/（kg•℃）]。 16．（3 分）目前全人类正面临能源危机，为节约能源，我国大力提倡使用节能灯和 LED 灯。 通过对比实验发现：LED 灯（实质是发光二极管）和日光灯正常工作、亮度相同时的有关 数据如下表。 灯的名称 额定电压 响应时间 额定功率 LED 灯 24V 0.9s 10W 日光灯 220V 0.1s 40W （1）如图所示，要使图中的发光二极管能正常工作，A 端是电源的 极。 （2）LED 灯正常工作时的电流是 A，每天正常工作 10 小时，每月按 30 天计算使 用 LED 灯比使用日光灯可节约电费 元（每度电 0.5 元）。 17．（2 分）已知两电阻 R1：R2＝3：4，当它们串联在电路中时，R1、R2 两端的电压之比 U1： U2＝ ；当它们并联在电路中时，电流通过 R1、R2 所产生相同的热量需要的时间之 比 t1：t2＝ 。 三、计算题（共 18 分。18 题 9 分，19 题 9 分，要求写出必要的文字说明、公式、主要的运 算过程、数值和单位） 18．（9 分）如图所示电路，电源电压为 5V 不变，定值电阻 R0 阻值为 6Ω，滑动变阻器 R 上 标有“20Ω 1A”字样，灯 L 标有“3V 1.5W”，电压表量程为 0～3V.（不考虑灯丝电阻的 变化，且保证各元件均安全）求： （1）当 S1 闭合、S2 接 b，灯泡正常发光时，滑动变阻器接入电路的阻值是多少？ （2）保持滑动变阻器滑片位置不动，当 S1 闭合、S2 接 a 时，R0 的电功率是多少？ （3）当 S1 闭合、S2 接 a 时，R0 在 1min 内消耗的最少电能是多少？ 19．（9 分）下图是某型号家用洗碗机的外形图，其部分参数如下表所示。这种洗碗机标准 洗涤的工作过程是：先打开进水阀使水箱内进水，再通过电加热管将水箱内的水加热至 设定温度，然后电动机带动水泵将水箱中的热水抽出，通过喷水管冲洗洗碗机内的餐具。

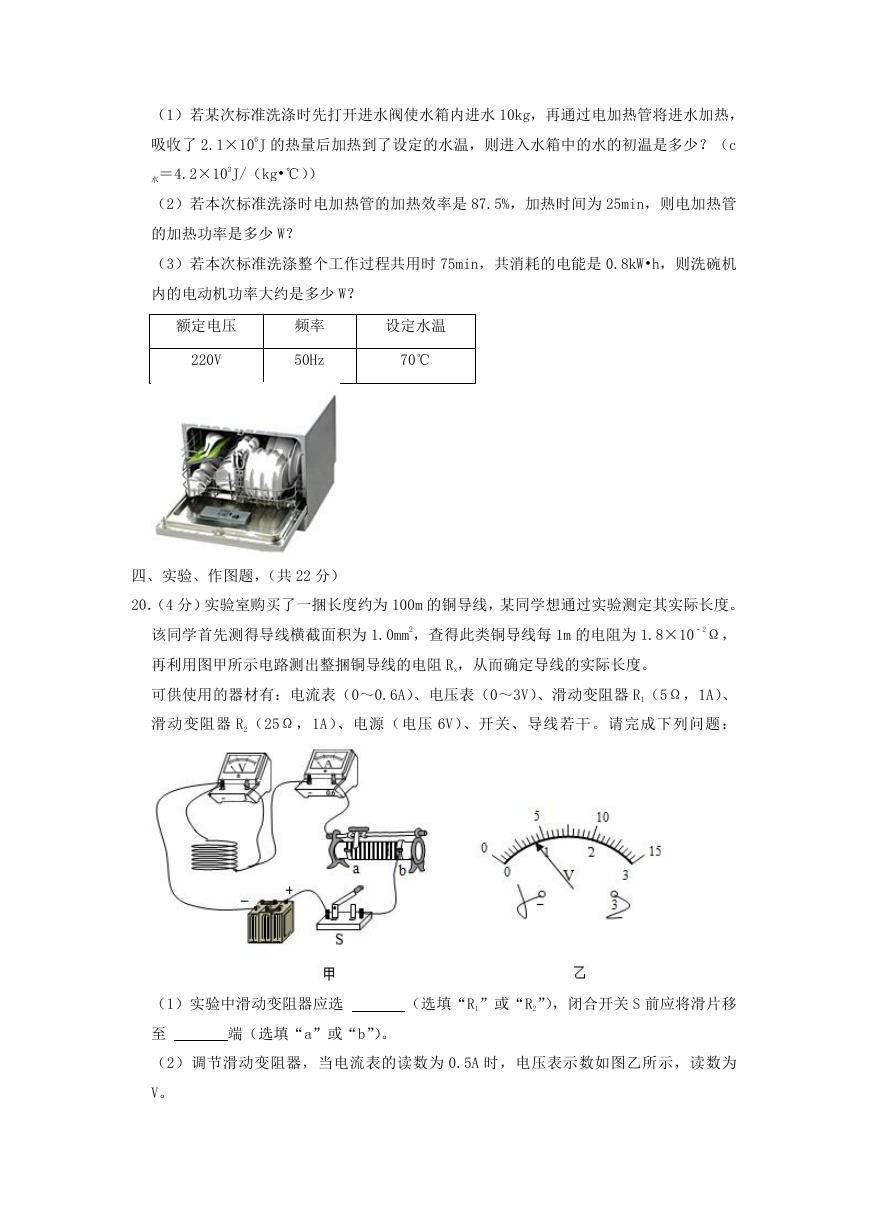

    （1）若某次标准洗涤时先打开进水阀使水箱内进水 10kg，再通过电加热管将进水加热， 吸收了 2.1×106J 的热量后加热到了设定的水温，则进入水箱中的水的初温是多少？（c 水＝4.2×103J/（kg•℃）） （2）若本次标准洗涤时电加热管的加热效率是 87.5%，加热时间为 25min，则电加热管 的加热功率是多少 W？ （3）若本次标准洗涤整个工作过程共用时 75min，共消耗的电能是 0.8kW•h，则洗碗机 内的电动机功率大约是多少 W？ 额定电压 220V 频率 50Hz 设定水温 70℃ 四、实验、作图题，（共 22 分） 20．（4 分）实验室购买了一捆长度约为 100m 的铜导线，某同学想通过实验测定其实际长度。 该同学首先测得导线横截面积为 1.0mm2，查得此类铜导线每 1m 的电阻为 1.8×10﹣2Ω， 再利用图甲所示电路测出整捆铜导线的电阻 Rx，从而确定导线的实际长度。 可供使用的器材有：电流表（0～0.6A）、电压表（0～3V）、滑动变阻器 R1（5Ω，1A）、 滑动变阻器 R2（25Ω，1A）、电源（电压 6V）、开关、导线若干。请完成下列问题： （1）实验中滑动变阻器应选 （选填“R1”或“R2”），闭合开关 S 前应将滑片移 至 端（选填“a”或“b”）。 （2）调节滑动变阻器，当电流表的读数为 0.5A 时，电压表示数如图乙所示，读数为 V。

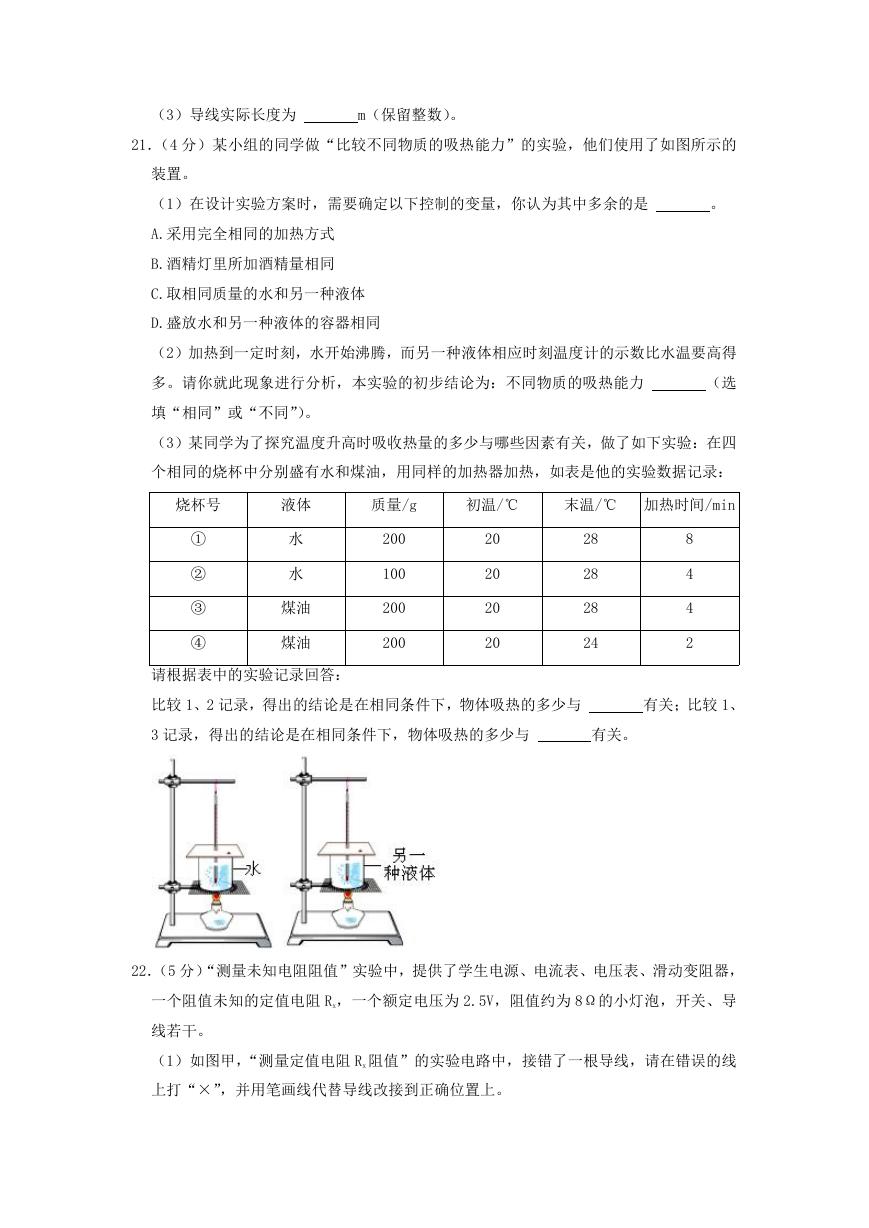

    （3）导线实际长度为 m（保留整数）。 21．（4 分）某小组的同学做“比较不同物质的吸热能力”的实验，他们使用了如图所示的 装置。 （1）在设计实验方案时，需要确定以下控制的变量，你认为其中多余的是 。 A.采用完全相同的加热方式 B.酒精灯里所加酒精量相同 C.取相同质量的水和另一种液体 D.盛放水和另一种液体的容器相同 （2）加热到一定时刻，水开始沸腾，而另一种液体相应时刻温度计的示数比水温要高得 多。请你就此现象进行分析，本实验的初步结论为：不同物质的吸热能力 （选 填“相同”或“不同”）。 （3）某同学为了探究温度升高时吸收热量的多少与哪些因素有关，做了如下实验：在四 个相同的烧杯中分别盛有水和煤油，用同样的加热器加热，如表是他的实验数据记录： 烧杯号 液体 质量/g 初温/℃ 末温/℃ 加热时间/min ① ② ③ ④ 水 水 煤油 煤油 200 100 200 200 20 20 20 20 28 28 28 24 8 4 4 2 请根据表中的实验记录回答： 比较 1、2 记录，得出的结论是在相同条件下，物体吸热的多少与 有关；比较 1、 3 记录，得出的结论是在相同条件下，物体吸热的多少与 有关。 22．（5 分）“测量未知电阻阻值”实验中，提供了学生电源、电流表、电压表、滑动变阻器， 一个阻值未知的定值电阻 Rx，一个额定电压为 2.5V，阻值约为 8Ω的小灯泡，开关、导 线若干。 （1）如图甲，“测量定值电阻 Rx 阻值”的实验电路中，接错了一根导线，请在错误的线 上打“×”，并用笔画线代替导线改接到正确位置上。

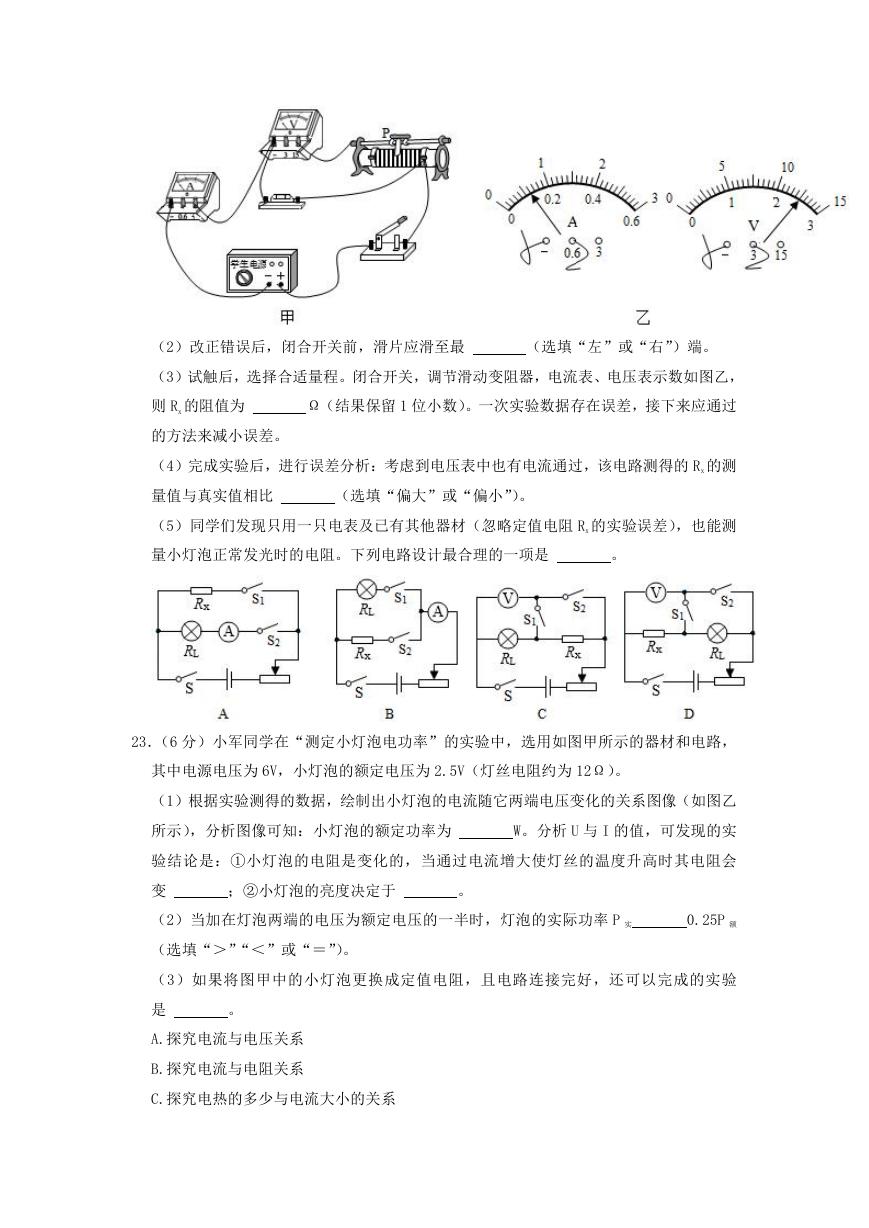

    （2）改正错误后，闭合开关前，滑片应滑至最 （选填“左”或“右”）端。 （3）试触后，选择合适量程。闭合开关，调节滑动变阻器，电流表、电压表示数如图乙， 则 Rx 的阻值为 Ω（结果保留 1 位小数）。一次实验数据存在误差，接下来应通过 的方法来减小误差。 （4）完成实验后，进行误差分析：考虑到电压表中也有电流通过，该电路测得的 Rx 的测 量值与真实值相比 （选填“偏大”或“偏小”）。 （5）同学们发现只用一只电表及已有其他器材（忽略定值电阻 Rx 的实验误差），也能测 量小灯泡正常发光时的电阻。下列电路设计最合理的一项是 。 23．（6 分）小军同学在“测定小灯泡电功率”的实验中，选用如图甲所示的器材和电路， 其中电源电压为 6V，小灯泡的额定电压为 2.5V（灯丝电阻约为 12Ω）。 （1）根据实验测得的数据，绘制出小灯泡的电流随它两端电压变化的关系图像（如图乙 所示），分析图像可知：小灯泡的额定功率为 W。分析 U 与 I 的值，可发现的实 验结论是：①小灯泡的电阻是变化的，当通过电流增大使灯丝的温度升高时其电阻会 变 ；②小灯泡的亮度决定于 。 （2）当加在灯泡两端的电压为额定电压的一半时，灯泡的实际功率 P 实 0.25P 额 （选填“＞”“＜”或“＝”）。 （3）如果将图甲中的小灯泡更换成定值电阻，且电路连接完好，还可以完成的实验 是 。 A.探究电流与电压关系 B.探究电流与电阻关系 C.探究电热的多少与电流大小的关系
