2011 年山东科技大学结构力学考研真题
一、填空题(共 25 分,每题 5 分)
1、图 1 所示体系为①体系。
2、图 2(a)所示超静定桁架,力法解题如果取图 2(b)所示基本体系,各杆 EA=C,则 X;是正还
是负?②
3、力法方程实质上是③条件,方程的左端是④在外因和多余未知力共同作用下
沿未知力方向产生的位移总和,右端是⑤在该处的位移。
4、图 3 所示桁架中零杆的个数为⑥
5、图 4 所示的三铰刚架,El=常数,铰 C 处的竖向位移为.⑦.
二、选择题(共 25 分,每题 5 分)
1、图 5 所示刚架的 M 图为()
(A)(a)图错,(b)图错;
(B)(a)图对,(b)图错;
(C)(a)图对,(b)图对;
(D)(a)图错,(b)图对。
2、图 6(a)和图 6(b)所示两个尺寸和受力状态完全相同的刚架有如下关系:()。
(A)内力相同,变形不相同;
(B)内力相同,变形相同;
(C)内力不相同,变形不相同;
(D)内力不相同,变形相同。

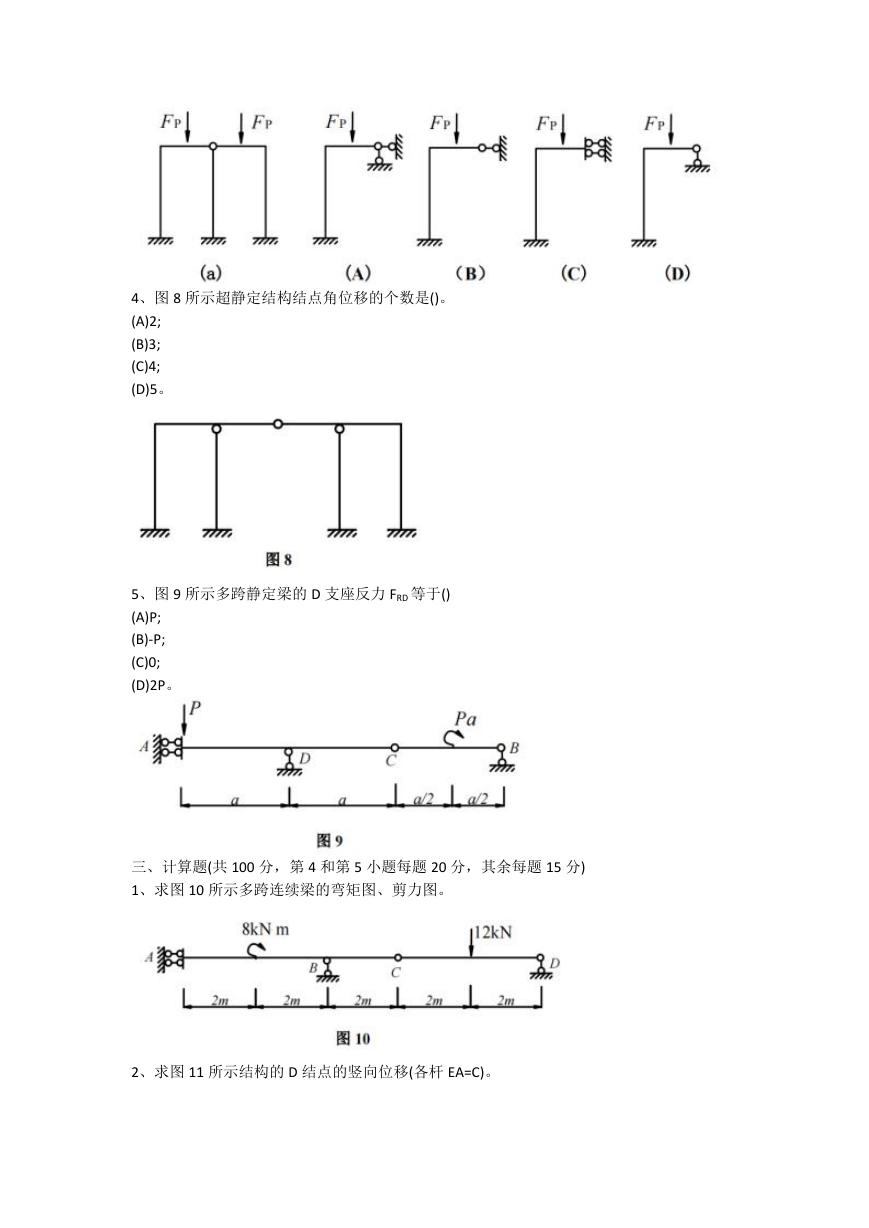

3、如图 7(a)所示对称结构,取一半结构进行计算时应为()。
4、图 8 所示超静定结构结点角位移的个数是()。
(A)2;
(B)3;
(C)4;
(D)5。
5、图 9 所示多跨静定梁的 D 支座反力 FRD 等于()
(A)P;
(B)-P;
(C)0;
(D)2P。
三、计算题(共 100 分,第 4 和第 5 小题每题 20 分,其余每题 15 分)
1、求图 10 所示多跨连续梁的弯矩图、剪力图。
2、求图 11 所示结构的 D 结点的竖向位移(各杆 EA=C)。
3、作图 12 所示结构 B 截面弯矩 MB 和 E 支座反力 FRE 的影响线。
4、用力法作图 13 所示刚架的弯矩图,并求 4B 杆 B 端剪力 FQBA。(各杆 El=常数)

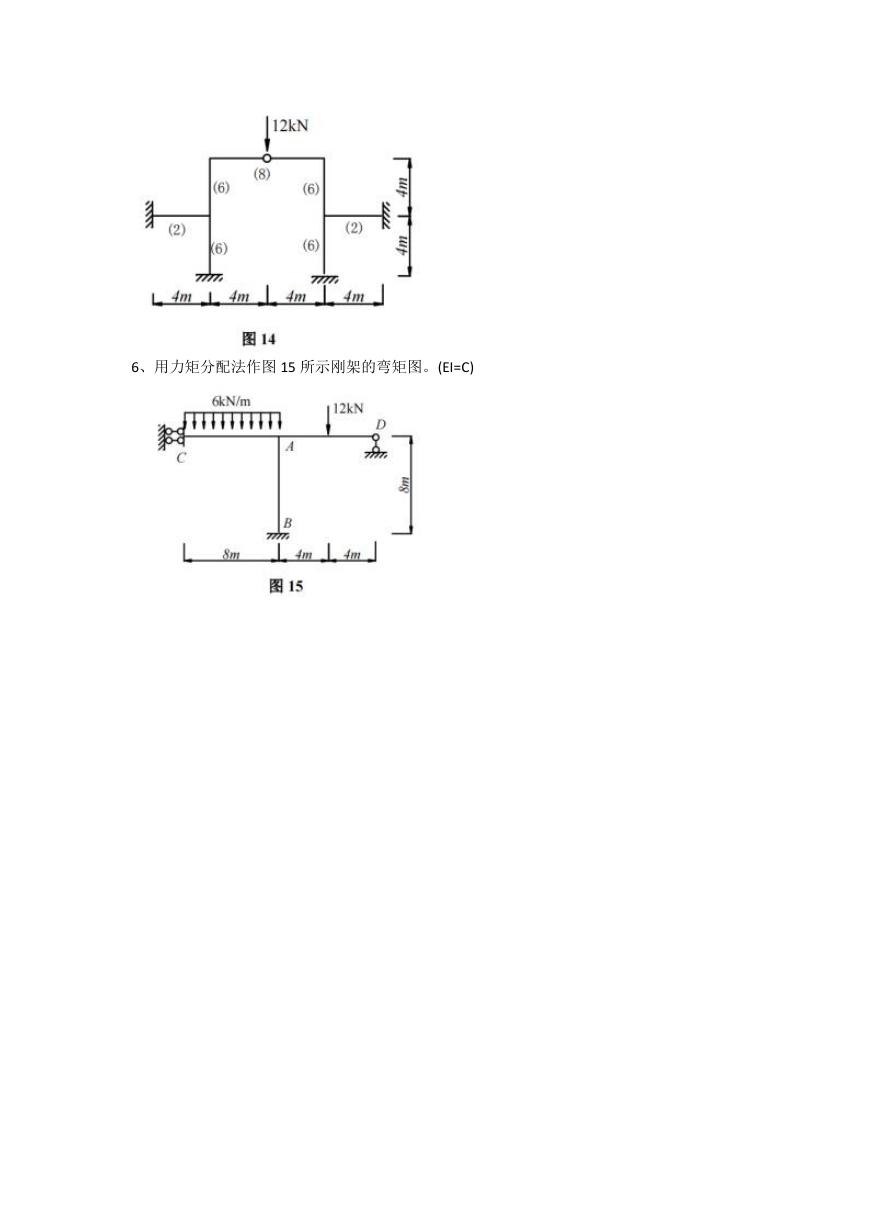

5、利用位移法作图 14 所示刚架的 M 图,各杆 E 值相同,各杆截面惯性矩的相对值示于图
中括号内。
6、用力矩分配法作图 15 所示刚架的弯矩图。(EI=C)
