2008 年山东科技大学微机原理与数字逻辑考研真题 一、按要求完成下面各题 (17 分) 1、已知逻辑函数 (1)将函数移植到卡诺图上; (2)求 F 的最简“与-或”表达式; (3)求 F 的最简“或-与”表达式。 (6 分) 2、某时序电路的状态转换图如图 1 所示:若输入序列 X=110101,设起始状态为 S0,写出其输 出序列 Z。 (3 分) 3、在如图 2 所示电路中,图(a)CP 脉冲的频率为 2kHz,写出输出端 Q 的频率;在图(b)CP 脉 冲的频率为 4kHz,写出输出端 Q 的频率。 (4 分) 4、图 3 是用八路数据选择器构成的电路(A2 为控制位最高位),写出其逻辑表达式,并化简。 (4 分)

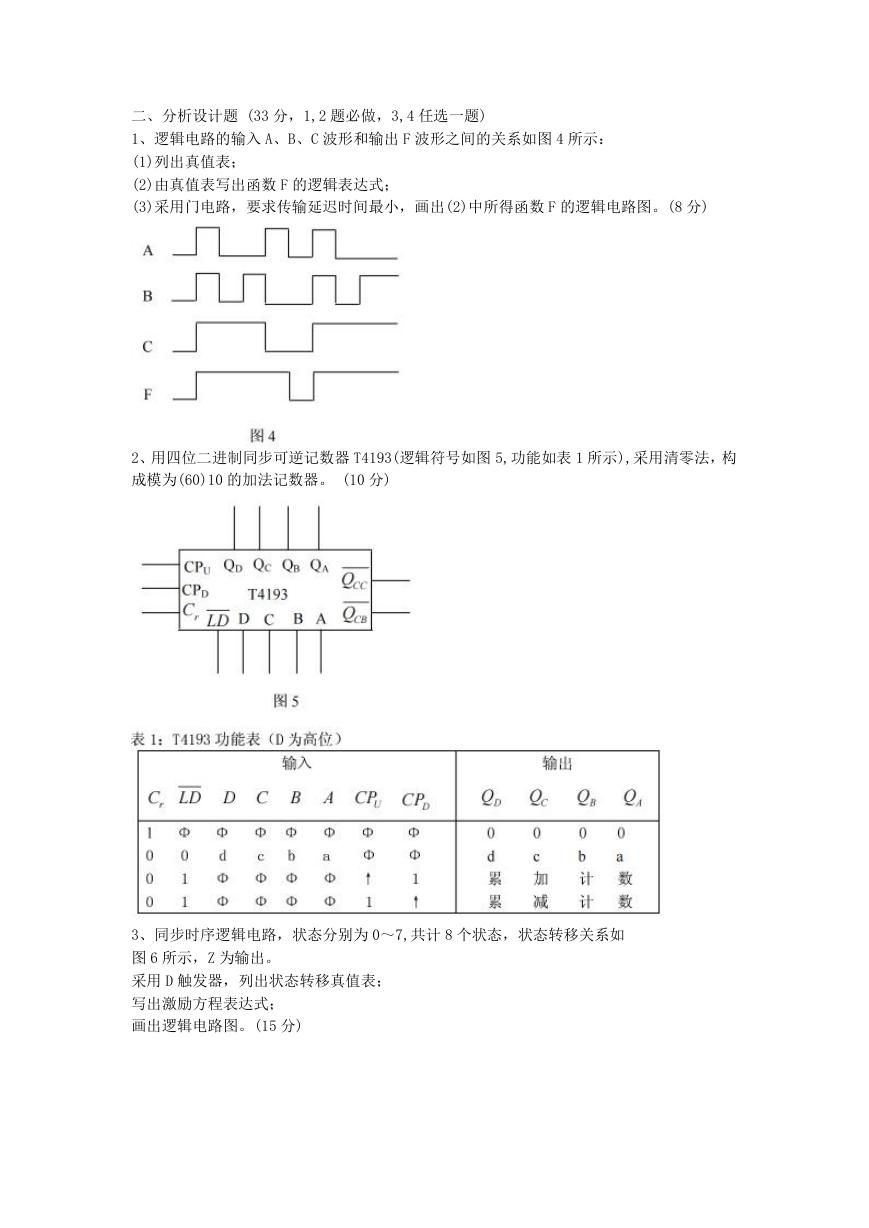

二、分析设计题 (33 分,1,2 题必做,3,4 任选一题) 1、逻辑电路的输入 A、B、C 波形和输出 F 波形之间的关系如图 4 所示: (1)列出真值表; (2)由真值表写出函数 F 的逻辑表达式; (3)采用门电路,要求传输延迟时间最小,画出(2)中所得函数 F 的逻辑电路图。(8 分) 2、用四位二进制同步可逆记数器 T4193(逻辑符号如图 5,功能如表 1 所示),采用清零法,构 成模为(60)10 的加法记数器。 (10 分) 3、同步时序逻辑电路,状态分别为 0~7,共计 8 个状态,状态转移关系如 图 6 所示,Z 为输出。 采用 D 触发器,列出状态转移真值表; 写出激励方程表达式; 画出逻辑电路图。(15 分)

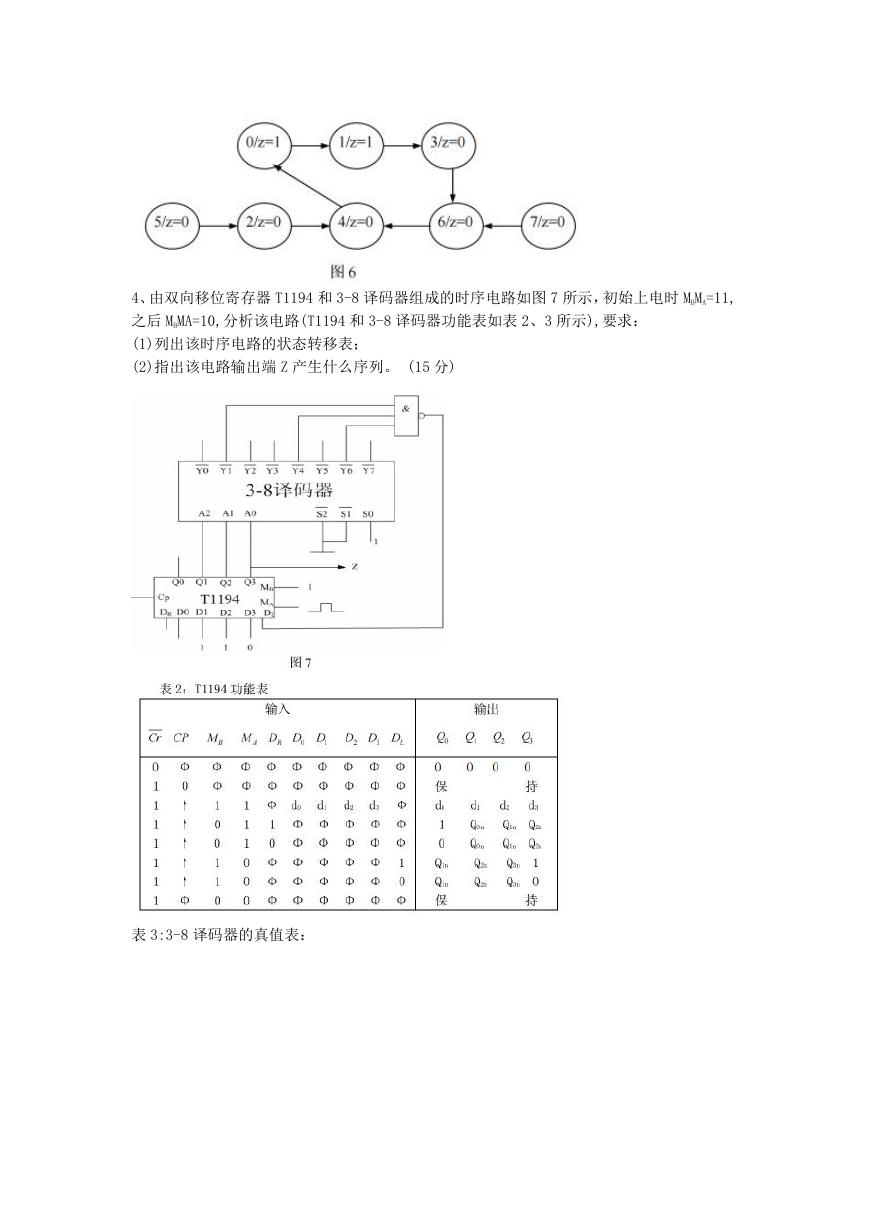

4、由双向移位寄存器 T1194 和 3-8 译码器组成的时序电路如图 7 所示,初始上电时 MBMA=11, 之后 MBMA=10,分析该电路(T1194 和 3-8 译码器功能表如表 2、3 所示),要求: (1)列出该时序电路的状态转移表; (2)指出该电路输出端 Z 产生什么序列。 (15 分) 表 3:3-8 译码器的真值表:

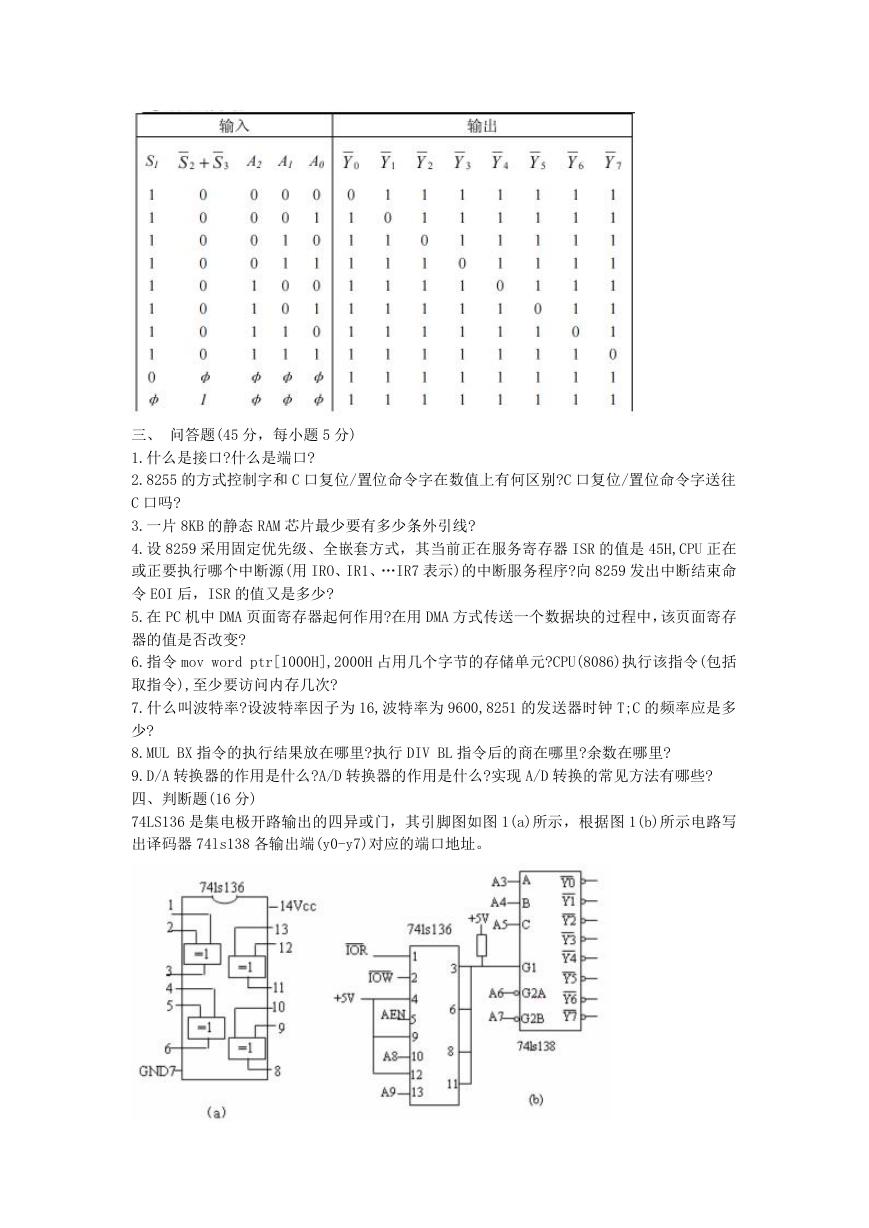

三、 问答题(45 分,每小题 5 分) 1.什么是接口?什么是端口? 2.8255 的方式控制字和 C 口复位/置位命令字在数值上有何区别?C 口复位/置位命令字送往 C 口吗? 3.一片 8KB 的静态 RAM 芯片最少要有多少条外引线? 4.设 8259 采用固定优先级、全嵌套方式,其当前正在服务寄存器 ISR 的值是 45H,CPU 正在 或正要执行哪个中断源(用 IRO、IR1、…IR7 表示)的中断服务程序?向 8259 发出中断结束命 令 EOI 后,ISR 的值又是多少? 5.在 PC 机中 DMA 页面寄存器起何作用?在用 DMA 方式传送一个数据块的过程中,该页面寄存 器的值是否改变? 6.指令 mov word ptr[1000H],2000H 占用几个字节的存储单元?CPU(8086)执行该指令(包括 取指令),至少要访问内存几次? 7.什么叫波特率?设波特率因子为 16,波特率为 9600,8251 的发送器时钟 T;C 的频率应是多 少? 8.MUL BX 指令的执行结果放在哪里?执行 DIV BL 指令后的商在哪里?余数在哪里? 9.D/A 转换器的作用是什么?A/D 转换器的作用是什么?实现 A/D 转换的常见方法有哪些? 四、判断题(16 分) 74LS136 是集电极开路输出的四异或门,其引脚图如图 1(a)所示,根据图 1(b)所示电路写 出译码器 74ls138 各输出端(y0-y7)对应的端口地址。

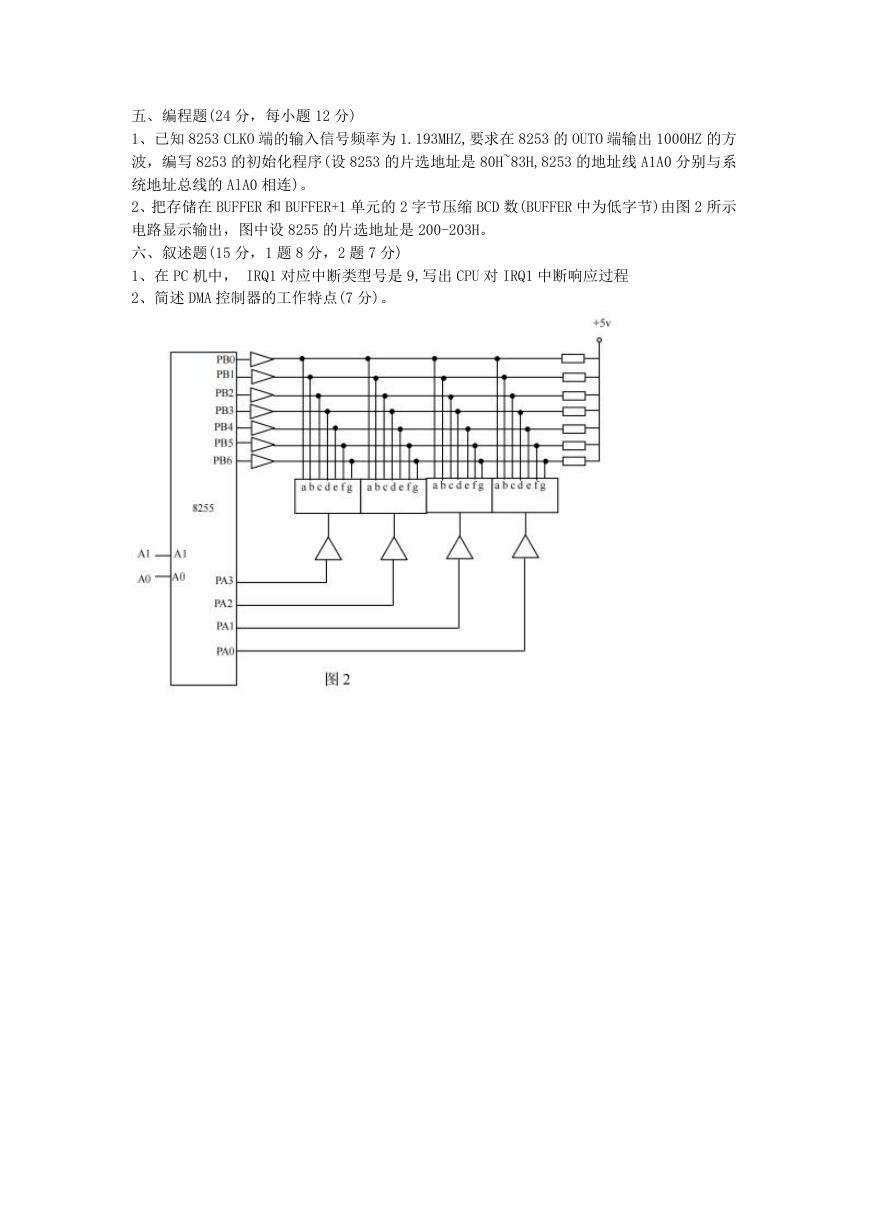

五、编程题(24 分,每小题 12 分) 1、已知 8253 CLKO 端的输入信号频率为 1.193MHZ,要求在 8253 的 OUTO 端输出 1000HZ 的方 波,编写 8253 的初始化程序(设 8253 的片选地址是 80H~83H,8253 的地址线 A1A0 分别与系 统地址总线的 AlA0 相连)。 2、把存储在 BUFFER 和 BUFFER+1 单元的 2 字节压缩 BCD 数(BUFFER 中为低字节)由图 2 所示 电路显示输出,图中设 8255 的片选地址是 200-203H。 六、叙述题(15 分,1 题 8 分,2 题 7 分) 1、在 PC 机中, IRQ1 对应中断类型号是 9,写出 CPU 对 IRQ1 中断响应过程 2、简述 DMA 控制器的工作特点(7 分)。
