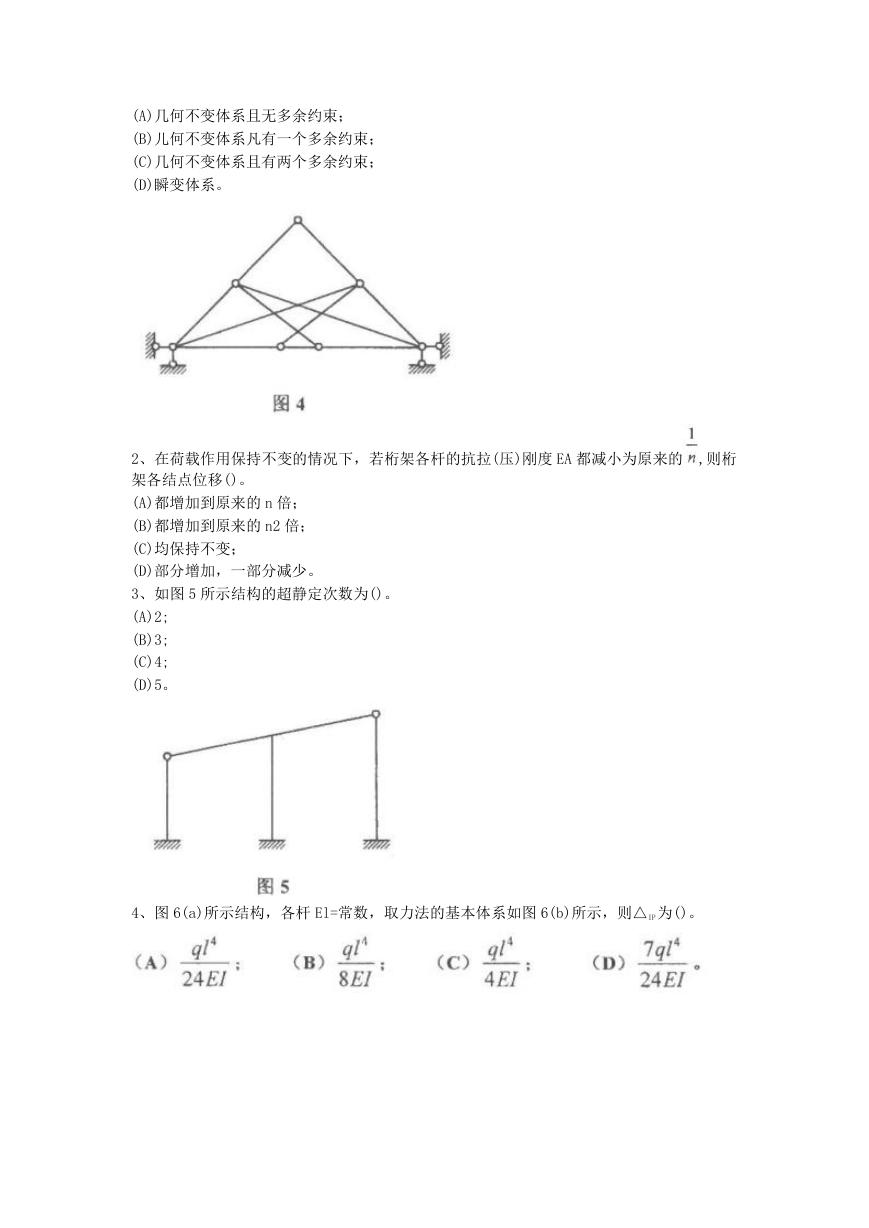

2010 年山东科技大学结构力学考研真题一、填空题(共 25 分，每题 5 分) 1、机动法作影响线是以①原理为依据，将作某量值的影响线转化为作②图的问题。 2、力法的基本方程表示的是③条件，而位移法的基本方程表示的是④条件。 3、如图 1 所示，桁架中杆 1 和杆 2 的轴力 FN1=⑤,FN2=⑥ 4、如图 2 所示刚架，则 D 点的水平支座反力 F=XD⑦ 5、如图 3 所示结构，用位移法确定它的基本未知量个数为⑧。二、选择题(共 25 分，每题 5 分) 1、图 4 所示体系是()。

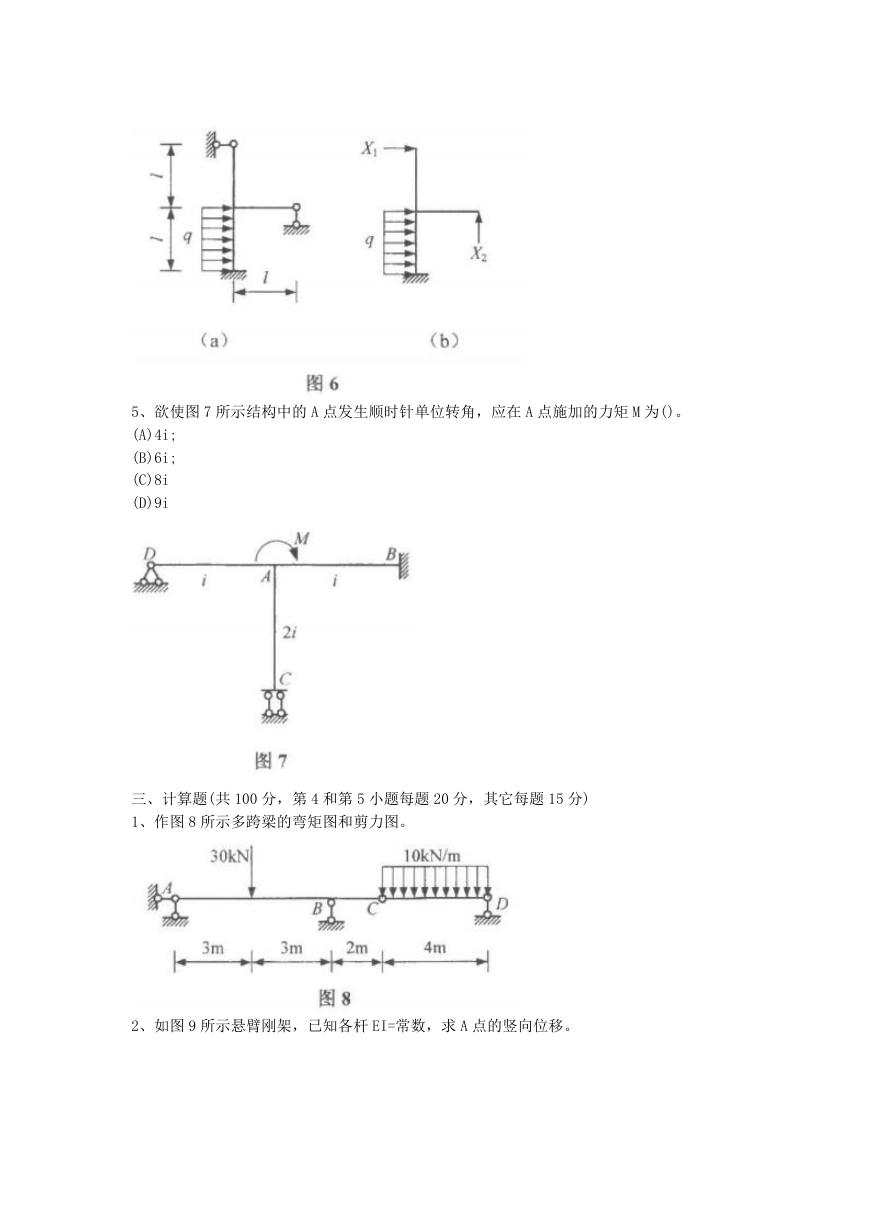

(A)几何不变体系且无多余约束； (B)儿何不变体系凡有一个多余约束； (C)几何不变体系且有两个多余约束； (D)瞬变体系。 2、在荷载作用保持不变的情况下，若桁架各杆的抗拉(压)刚度 EA 都减小为原来的 ,则桁架各结点位移()。 (A)都增加到原来的 n 倍； (B)都增加到原来的 n2 倍； (C)均保持不变； (D)部分增加，一部分减少。 3、如图 5 所示结构的超静定次数为()。 (A)2; (B)3; (C)4; (D)5。 4、图 6(a)所示结构，各杆 El=常数，取力法的基本体系如图 6(b)所示，则△IP 为()。

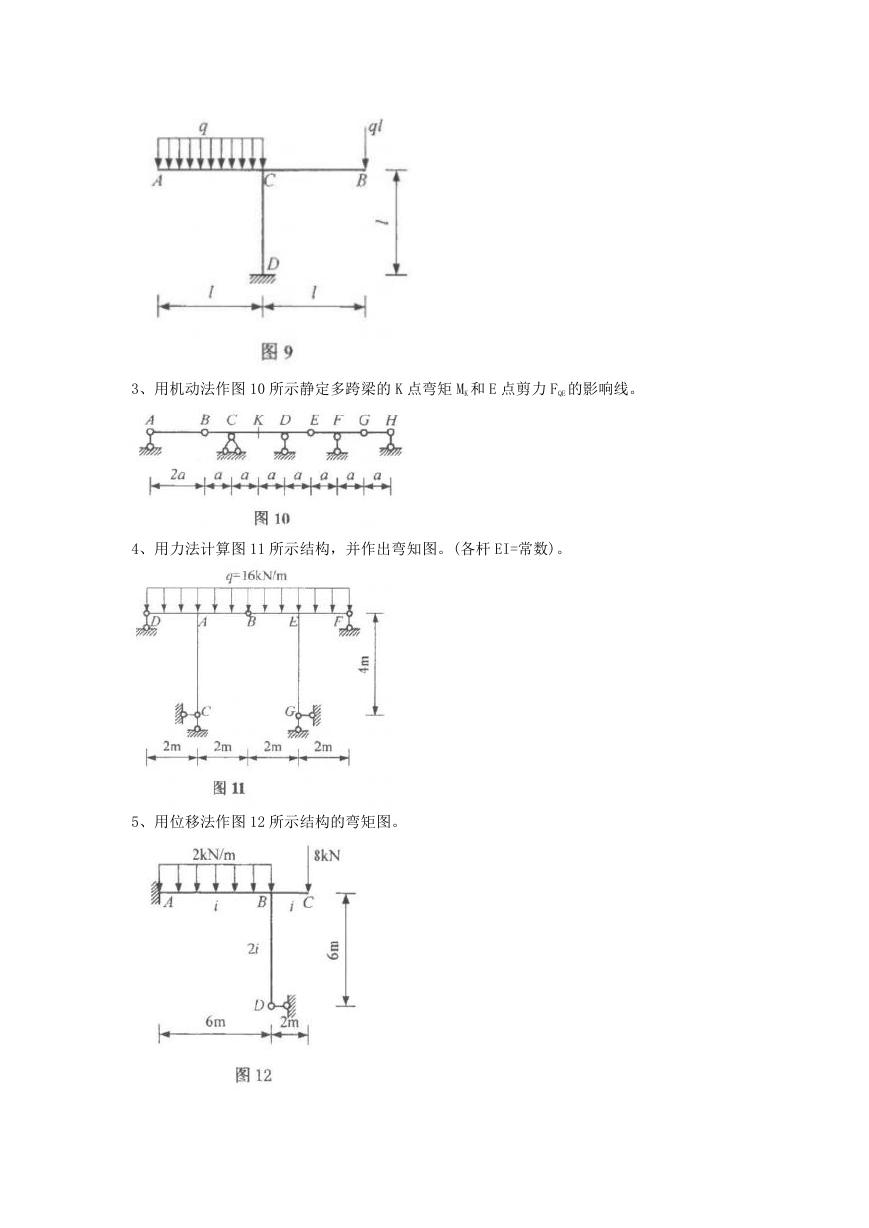

5、欲使图 7 所示结构中的 A 点发生顺时针单位转角，应在 A 点施加的力矩 M 为()。 (A)4i; (B)6i; (C)8i (D)9i 三、计算题(共 100 分，第 4 和第 5 小题每题 20 分，其它每题 15 分) 1、作图 8 所示多跨梁的弯矩图和剪力图。 2、如图 9 所示悬臂刚架，已知各杆 EI=常数，求 A 点的竖向位移。

3、用机动法作图 10 所示静定多跨梁的 K 点弯矩 MK 和 E 点剪力 FQE 的影响线。 4、用力法计算图 11 所示结构，并作出弯知图。(各杆 EI=常数)。 5、用位移法作图 12 所示结构的弯矩图。

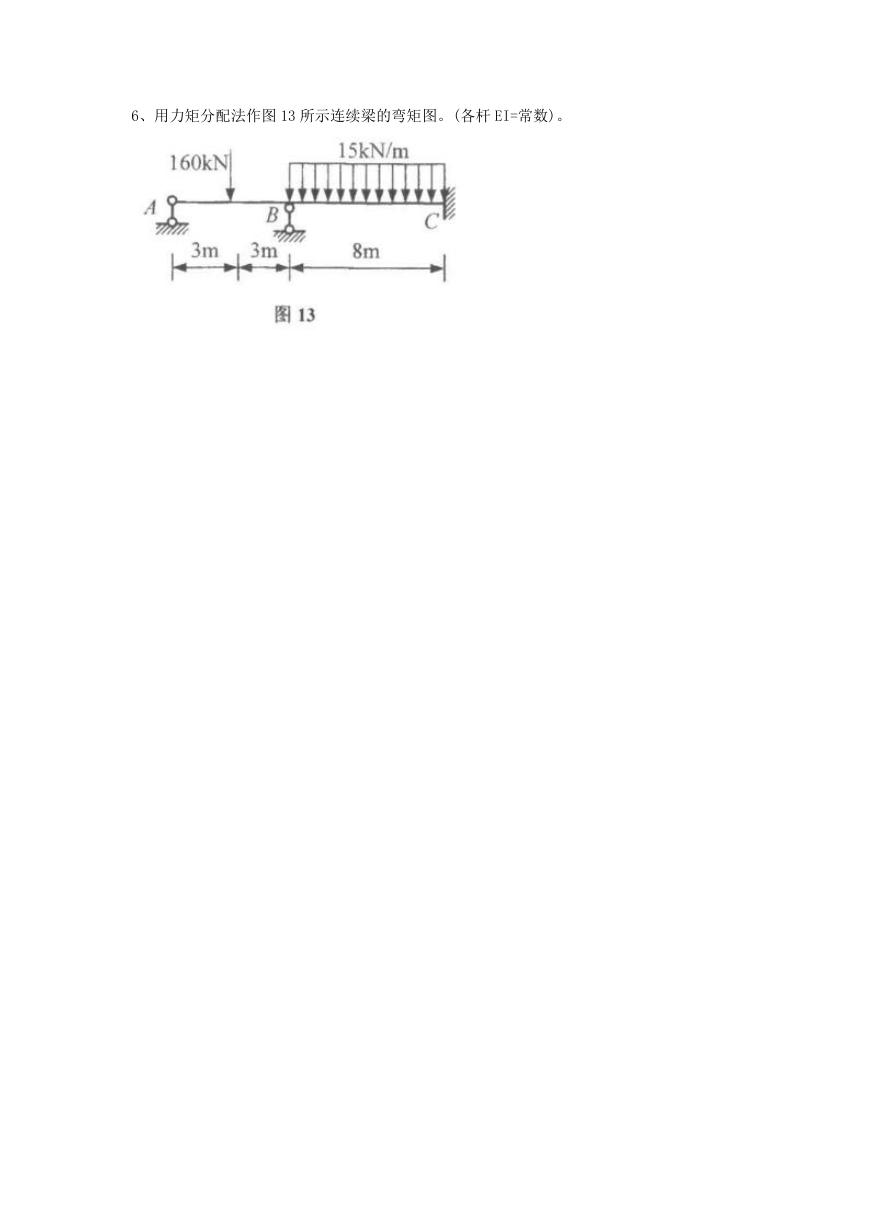

6、用力矩分配法作图 13 所示连续梁的弯矩图。(各杆 EI=常数)。
