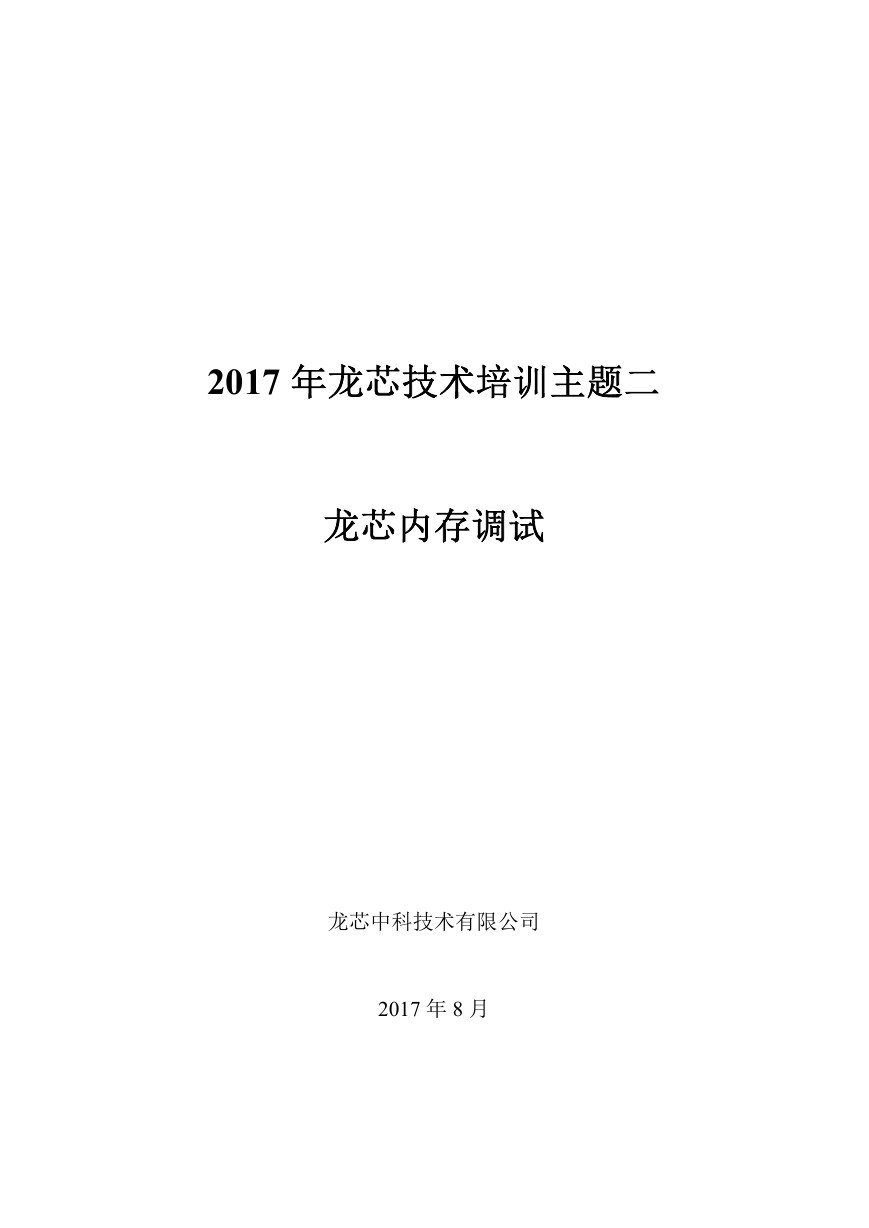

2017 年龙芯技术培训主题二龙芯内存调试龙芯中科技术有限公司 2017 年 8 月

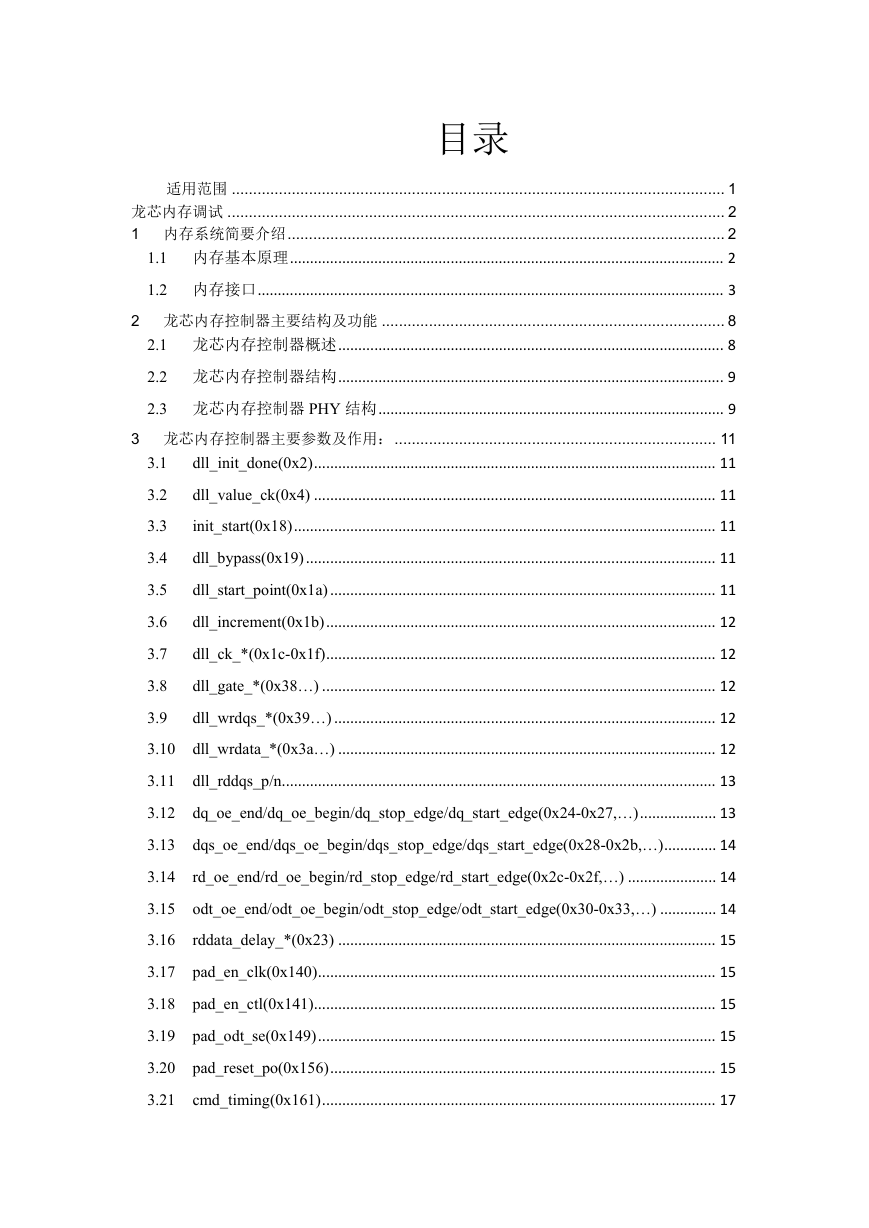

目录适用范围 ................................................................................................................... 1 龙芯内存调试 .................................................................................................................... 2 1 内存系统简要介绍 ...................................................................................................... 2 1.1 内存基本原理 ............................................................................................................ 2 1.2 内存接口 .................................................................................................................... 3 2 龙芯内存控制器主要结构及功能 ................................................................................ 8 2.1 龙芯内存控制器概述 ................................................................................................ 8 2.2 龙芯内存控制器结构 ................................................................................................ 9 2.3 龙芯内存控制器 PHY 结构 ...................................................................................... 9 3 龙芯内存控制器主要参数及作用： ........................................................................... 11 dll_init_done(0x2) .................................................................................................... 11 3.1 dll_value_ck(0x4) .................................................................................................... 11 3.2 init_start(0x18) ......................................................................................................... 11 3.3 dll_bypass(0x19) ...................................................................................................... 11 3.4 dll_start_point(0x1a) ................................................................................................ 11 3.5 dll_increment(0x1b) ................................................................................................. 12 3.6 dll_ck_*(0x1c-0x1f) ................................................................................................. 12 3.7 dll_gate_*(0x38…) .................................................................................................. 12 3.8 3.9 dll_wrdqs_*(0x39…) ............................................................................................... 12 3.10 dll_wrdata_*(0x3a…) .............................................................................................. 12 3.11 dll_rddqs_p/n ............................................................................................................ 13 3.12 dq_oe_end/dq_oe_begin/dq_stop_edge/dq_start_edge(0x24-0x27,…) ................... 13 3.13 dqs_oe_end/dqs_oe_begin/dqs_stop_edge/dqs_start_edge(0x28-0x2b,…) ............. 14 3.14 rd_oe_end/rd_oe_begin/rd_stop_edge/rd_start_edge(0x2c-0x2f,…) ...................... 14 3.15 odt_oe_end/odt_oe_begin/odt_stop_edge/odt_start_edge(0x30-0x33,…) .............. 14 3.16 rddata_delay_*(0x23) .............................................................................................. 15 3.17 pad_en_clk(0x140) ................................................................................................... 15 3.18 pad_en_ctl(0x141) .................................................................................................... 15 3.19 pad_odt_se(0x149) ................................................................................................... 15 3.20 pad_reset_po(0x156) ................................................................................................ 15 3.21 cmd_timing(0x161) .................................................................................................. 17

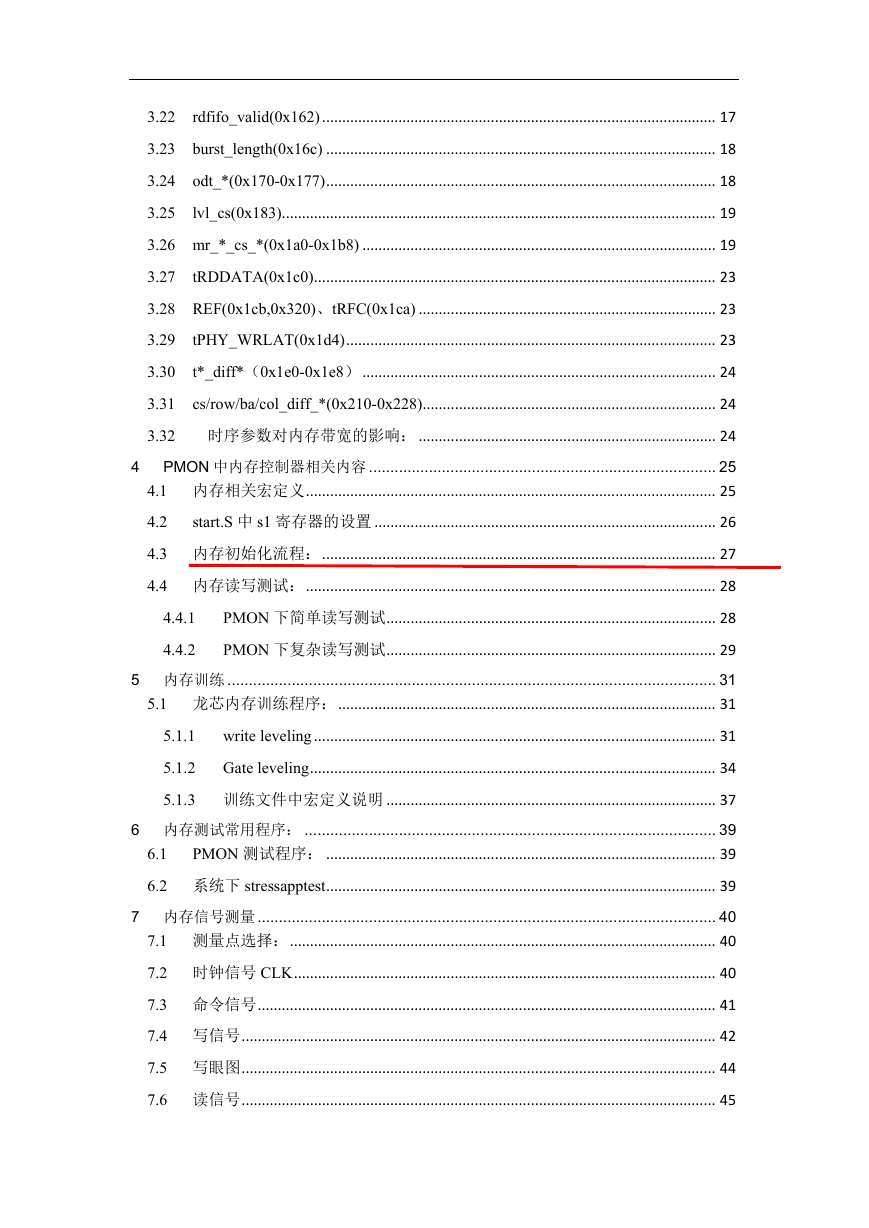

3.22 rdfifo_valid(0x162) .................................................................................................. 17 3.23 burst_length(0x16c) ................................................................................................. 18 3.24 odt_*(0x170-0x177) ................................................................................................. 18 3.25 lvl_cs(0x183) ............................................................................................................ 19 3.26 mr_*_cs_*(0x1a0-0x1b8) ........................................................................................ 19 3.27 tRDDATA(0x1c0) .................................................................................................... 23 3.28 REF(0x1cb,0x320)、tRFC(0x1ca) .......................................................................... 23 3.29 tPHY_WRLAT(0x1d4) ............................................................................................ 23 3.30 t*_diff*（0x1e0-0x1e8） ........................................................................................ 24 3.31 cs/row/ba/col_diff_*(0x210-0x228) ......................................................................... 24 3.32 时序参数对内存带宽的影响： .......................................................................... 24 4 PMON 中内存控制器相关内容 ................................................................................. 25 4.1 内存相关宏定义 ...................................................................................................... 25 4.2 start.S 中 s1 寄存器的设置 ..................................................................................... 26 4.3 内存初始化流程： .................................................................................................. 27 4.4 内存读写测试： ...................................................................................................... 28 PMON 下简单读写测试 .................................................................................. 28 PMON 下复杂读写测试 .................................................................................. 29 5 内存训练 .................................................................................................................. 31 5.1 龙芯内存训练程序： .............................................................................................. 31 write leveling .................................................................................................... 31 5.1.1 Gate leveling ..................................................................................................... 34 5.1.2 5.1.3 训练文件中宏定义说明 .................................................................................. 37 6 内存测试常用程序： ................................................................................................ 39 6.1 PMON 测试程序： ................................................................................................. 39 6.2 系统下 stressapptest ................................................................................................. 39 7 内存信号测量 ........................................................................................................... 40 7.1 测量点选择： .......................................................................................................... 40 7.2 时钟信号 CLK ......................................................................................................... 40 7.3 命令信号 .................................................................................................................. 41 7.4 写信号 ...................................................................................................................... 42 7.5 写眼图 ...................................................................................................................... 44 7.6 读信号 ...................................................................................................................... 45 4.4.1 4.4.2

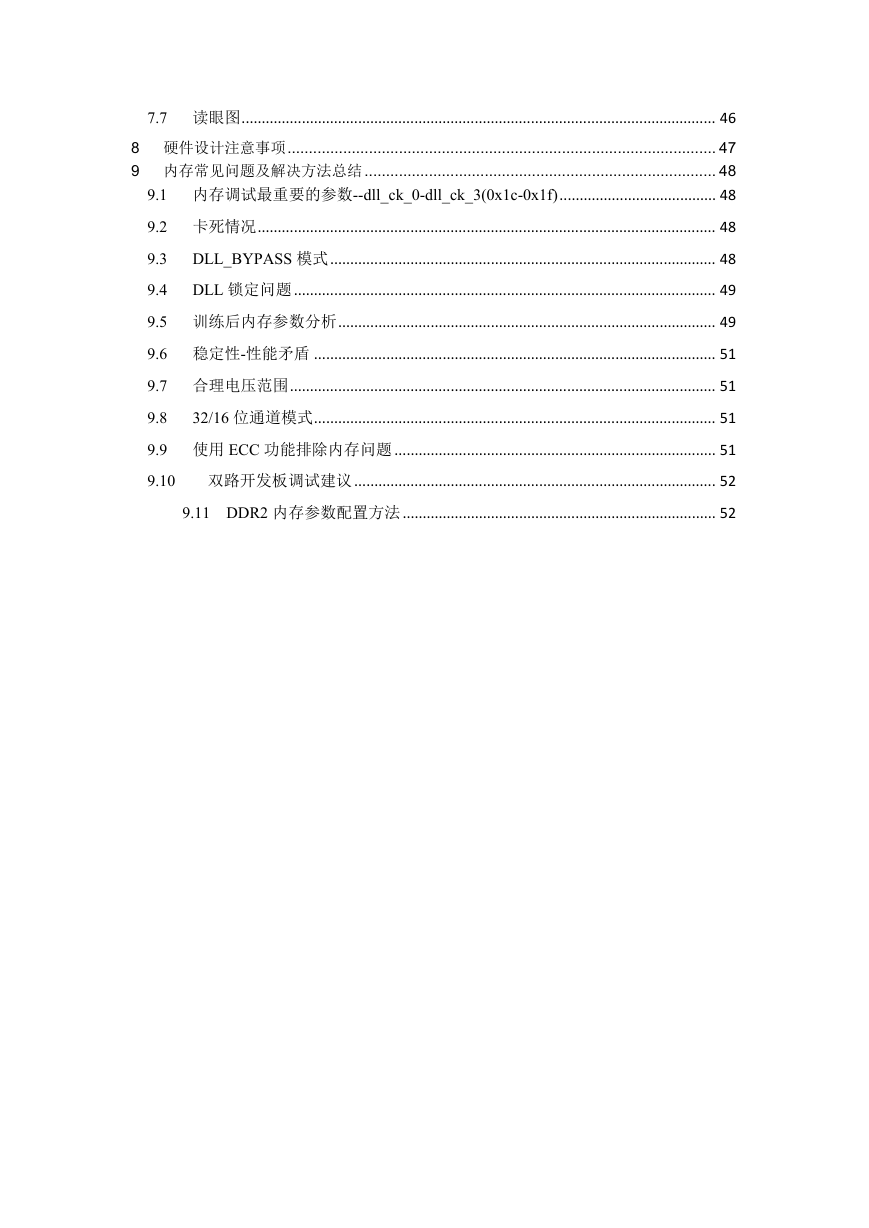

7.7 读眼图 ...................................................................................................................... 46 8 硬件设计注意事项 .................................................................................................... 47 9 内存常见问题及解决方法总结 .................................................................................. 48 9.1 内存调试最重要的参数--dll_ck_0-dll_ck_3(0x1c-0x1f) ....................................... 48 9.2 卡死情况 .................................................................................................................. 48 9.3 DLL_BYPASS 模式 ................................................................................................ 48 9.4 DLL 锁定问题 ......................................................................................................... 49 9.5 训练后内存参数分析 .............................................................................................. 49 9.6 稳定性-性能矛盾 .................................................................................................... 51 9.7 合理电压范围 .......................................................................................................... 51 9.8 32/16 位通道模式 .................................................................................................... 51 9.9 使用 ECC 功能排除内存问题 ................................................................................ 51 9.10 双路开发板调试建议 .......................................................................................... 52 9.11 DDR2 内存参数配置方法 .............................................................................. 52

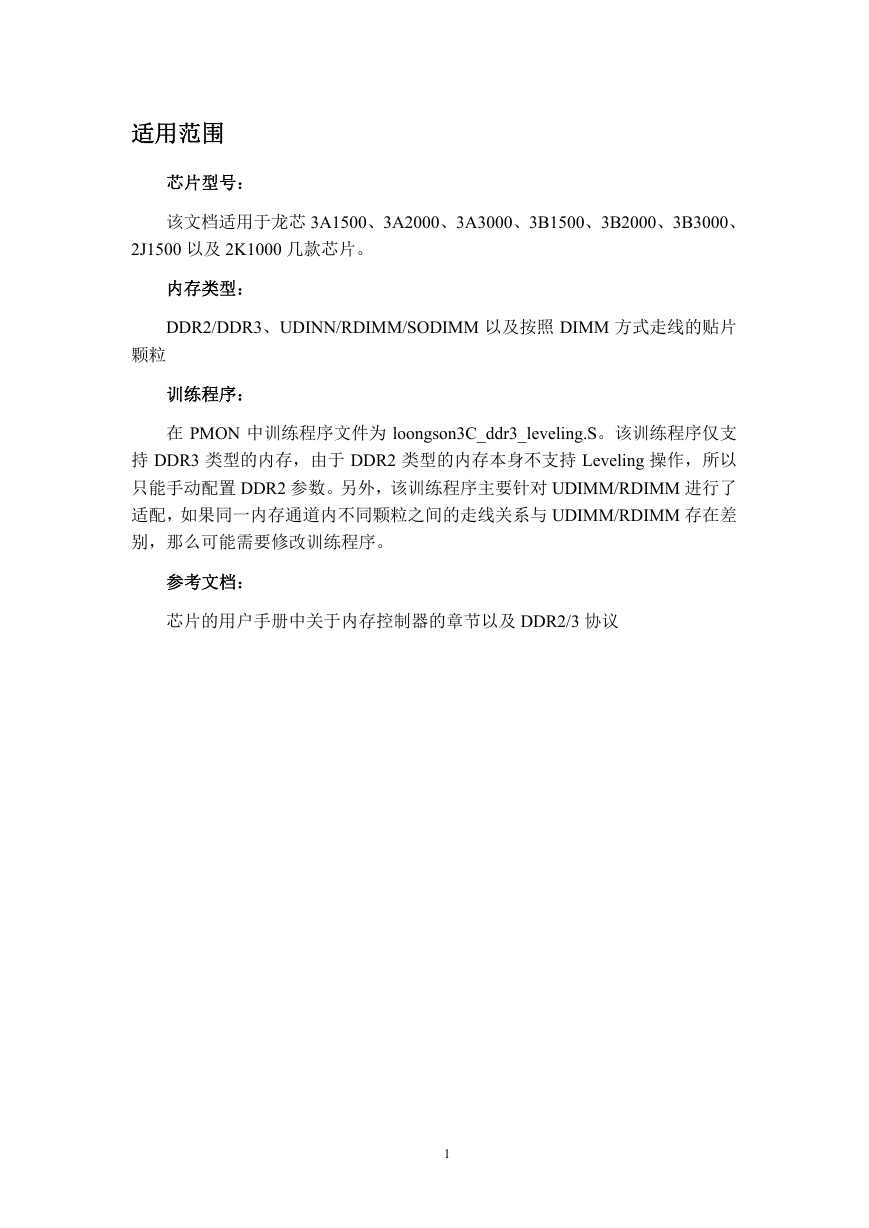

适用范围芯片型号：该文档适用于龙芯 3A1500、3A2000、3A3000、3B1500、3B2000、3B3000、 2J1500 以及 2K1000 几款芯片。内存类型： DDR2/DDR3、UDINN/RDIMM/SODIMM 以及按照 DIMM 方式走线的贴片颗粒训练程序：在 PMON 中训练程序文件为 loongson3C_ddr3_leveling.S。该训练程序仅支持 DDR3 类型的内存，由于 DDR2 类型的内存本身不支持 Leveling 操作，所以只能手动配置 DDR2 参数。另外，该训练程序主要针对 UDIMM/RDIMM 进行了适配，如果同一内存通道内不同颗粒之间的走线关系与 UDIMM/RDIMM 存在差别，那么可能需要修改训练程序。参考文档：芯片的用户手册中关于内存控制器的章节以及 DDR2/3 协议 1

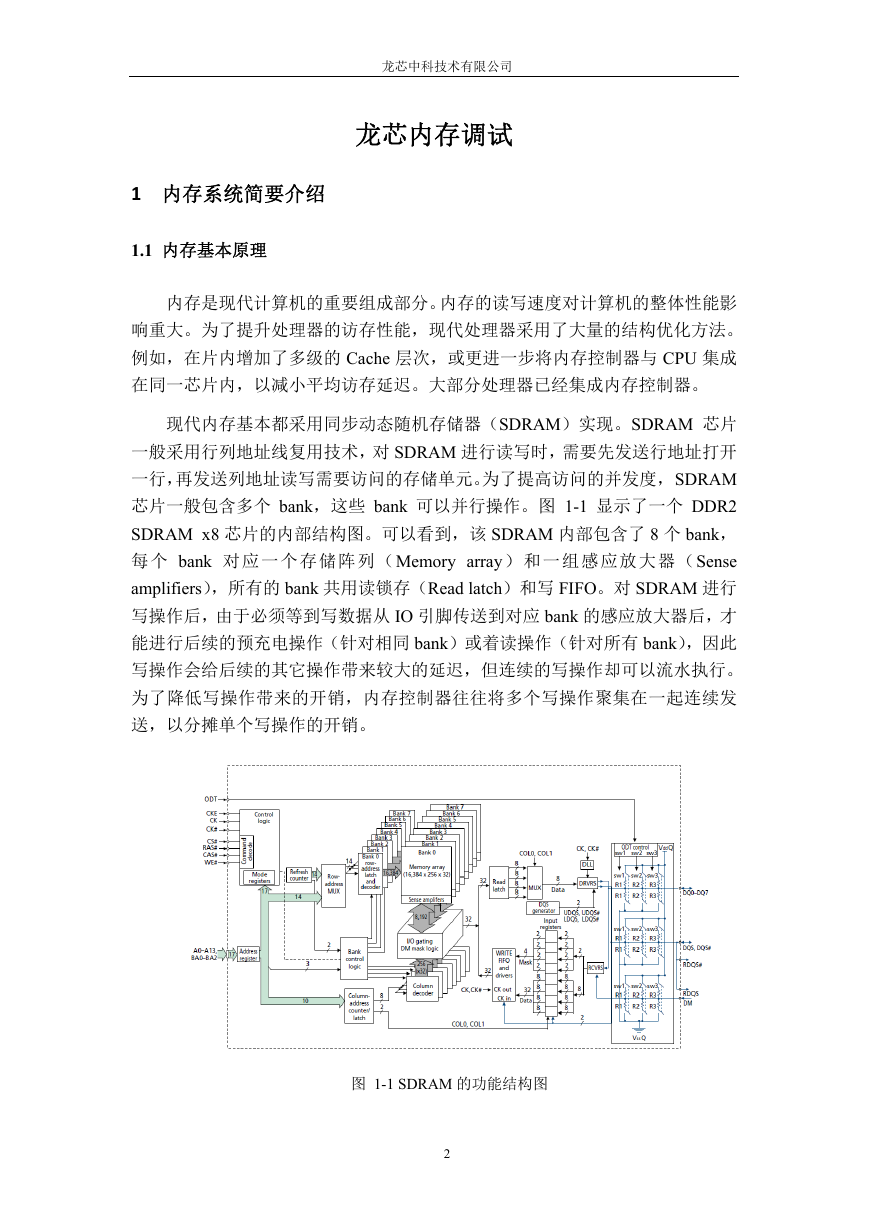

龙芯中科技术有限公司龙芯内存调试 1 内存系统简要介绍 1.1 内存基本原理内存是现代计算机的重要组成部分。内存的读写速度对计算机的整体性能影响重大。为了提升处理器的访存性能，现代处理器采用了大量的结构优化方法。例如，在片内增加了多级的 Cache 层次，或更进一步将内存控制器与 CPU 集成在同一芯片内，以减小平均访存延迟。大部分处理器已经集成内存控制器。现代内存基本都采用同步动态随机存储器（SDRAM）实现。SDRAM 芯片一般采用行列地址线复用技术，对 SDRAM 进行读写时，需要先发送行地址打开一行，再发送列地址读写需要访问的存储单元。为了提高访问的并发度， SDRAM 芯片一般包含多个 bank，这些 bank 可以并行操作。图 1-1 显示了一个 DDR2 SDRAM x8 芯片的内部结构图。可以看到，该 SDRAM 内部包含了 8 个 bank，每个 bank 对应一个存储阵列（Memory array）和一组感应放大器（Sense amplifiers），所有的 bank 共用读锁存（Read latch）和写 FIFO。对 SDRAM 进行写操作后，由于必须等到写数据从 IO 引脚传送到对应 bank 的感应放大器后，才能进行后续的预充电操作（针对相同 bank）或着读操作（针对所有 bank），因此写操作会给后续的其它操作带来较大的延迟，但连续的写操作却可以流水执行。为了降低写操作带来的开销，内存控制器往往将多个写操作聚集在一起连续发送，以分摊单个写操作的开销。图 1-1 SDRAM 的功能结构图 2

龙芯内存调试存在两个影响 SDRAM 芯片读写速度的重要方面：行缓冲局部性（row buffer locality，RBL）和 bank 级并行度（bank level parallelism，BLP）。行缓冲局部性如图 1-1 所示，SDRAM 芯片的一行数据在从存储体中读出后，会保存在对应的一组感应放大器中，在访问其他行的数据前，如果访问该行的数据，可以直接从该感应放大器中读出，而不需要重新访问存储体内部，这组感应放大器也被称为行缓冲。命中行缓冲的数据可以大大降低 SDRAM 的访问延迟。当然，在行缓冲不命中而且发生行冲突的时候，就需要首先将行缓冲中的数据写回存储体，也就是 DRAM 中，再将下一行读出到行缓冲中进行访问。由此，每一个读写请求都可能产生三种不同的状态，导致了访存延迟上的差异。这三种状态分别为：一、行命中，这种情况下，直接进行读写即可，延迟最短；二、行关闭，这种情况下，需要先将该行数据读入行缓冲，再进行读写；三、行冲突，这种情况下，需要先将行缓冲中的数据写回对应的行，再将新地址的数据读入行缓冲，再进行读写，延迟最长。 bank 级并行度 SDRAM 芯片包含的多个 bank 体是相互独立的，它们可以同时执行不同的操作，比如，对 bank 0 激活的同时，可以对 bank 1 发出预充电操作，因此，访问不同 bank 的多个操作可以并行执行。bank 级并行度可以降低冲突命令的等待时间，容忍单个 bank 访问的延迟。利用内存的这两个特性，可以在内存控制器上对并发访问进行调度，尽可能降低读写访问的平均延迟，提高内存的有效带宽。内存控制器可以对十几甚至几十个访存请求进行调度，有效并发的访存请求数越多，可用于调度的空间就越大，可能得到的访存性能就更优。 1.2 内存接口内存接口用于连接处理器和主存储器。前面章节我们介绍了目前使用的主存储器——DRAM 芯片以及内存条、内存控制器的一些概念。内存控制器和内存芯片（或者说内存条）的接口就是内存总线。内存总线规范是由 JEDEC（Joint Electron Device Engineering Council）组织制定的。内存总线规范包含了一般总线的三个层级：机械层、电气层和协议层。在机械层，JEDEC 规定了内存芯片的封装方式、封装大小和引脚排布，内 3

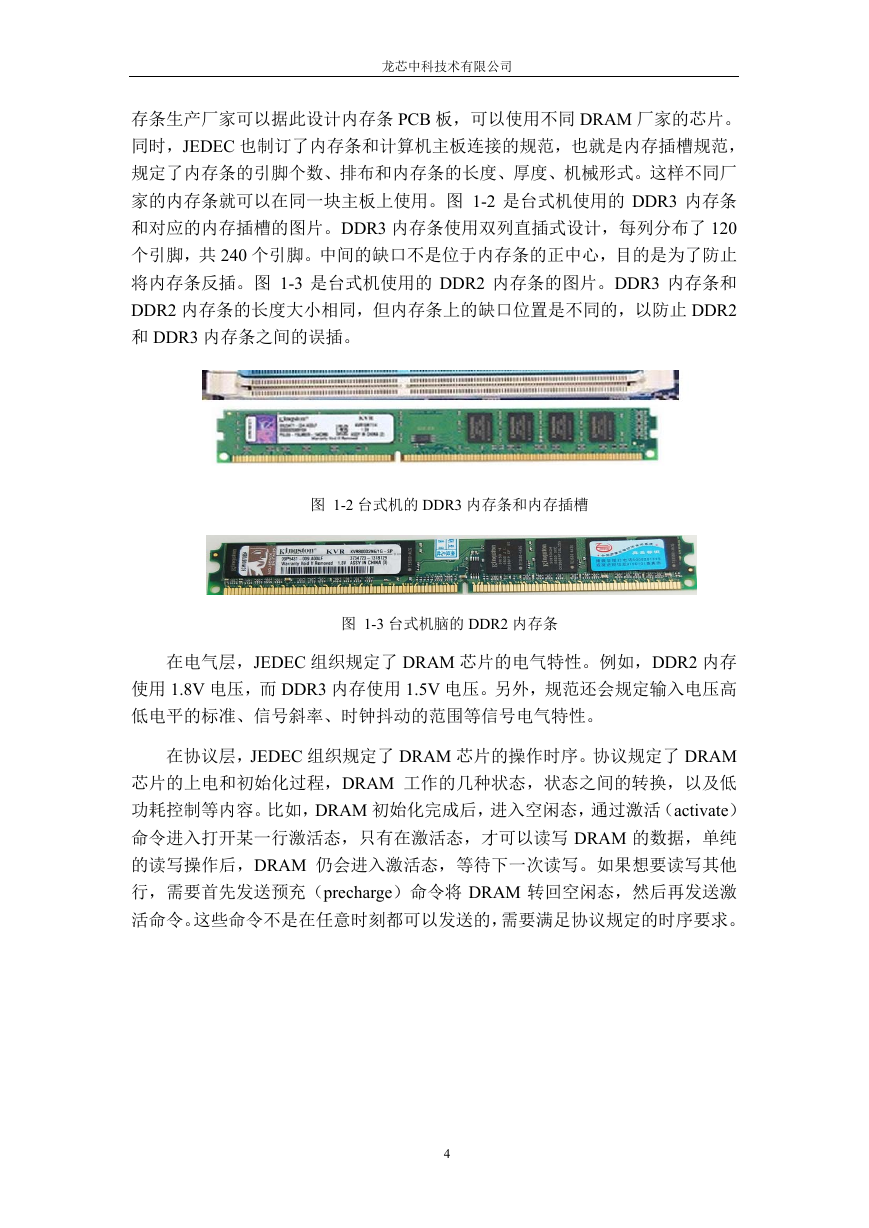

龙芯中科技术有限公司存条生产厂家可以据此设计内存条 PCB 板，可以使用不同 DRAM 厂家的芯片。同时，JEDEC 也制订了内存条和计算机主板连接的规范，也就是内存插槽规范，规定了内存条的引脚个数、排布和内存条的长度、厚度、机械形式。这样不同厂家的内存条就可以在同一块主板上使用。图 1-2 是台式机使用的 DDR3 内存条和对应的内存插槽的图片。DDR3 内存条使用双列直插式设计，每列分布了 120 个引脚，共 240 个引脚。中间的缺口不是位于内存条的正中心，目的是为了防止将内存条反插。图 1-3 是台式机使用的 DDR2 内存条的图片。DDR3 内存条和 DDR2 内存条的长度大小相同，但内存条上的缺口位置是不同的，以防止 DDR2 和 DDR3 内存条之间的误插。图 1-2 台式机的 DDR3 内存条和内存插槽图 1-3 台式机脑的 DDR2 内存条在电气层，JEDEC 组织规定了 DRAM 芯片的电气特性。例如，DDR2 内存使用 1.8V 电压，而 DDR3 内存使用 1.5V 电压。另外，规范还会规定输入电压高低电平的标准、信号斜率、时钟抖动的范围等信号电气特性。在协议层，JEDEC 组织规定了 DRAM 芯片的操作时序。协议规定了 DRAM 芯片的上电和初始化过程，DRAM 工作的几种状态，状态之间的转换，以及低功耗控制等内容。比如，DRAM 初始化完成后，进入空闲态，通过激活（activate）命令进入打开某一行激活态，只有在激活态，才可以读写 DRAM 的数据，单纯的读写操作后，DRAM 仍会进入激活态，等待下一次读写。如果想要读写其他行，需要首先发送预充（precharge）命令将 DRAM 转回空闲态，然后再发送激活命令。这些命令不是在任意时刻都可以发送的，需要满足协议规定的时序要求。 4
