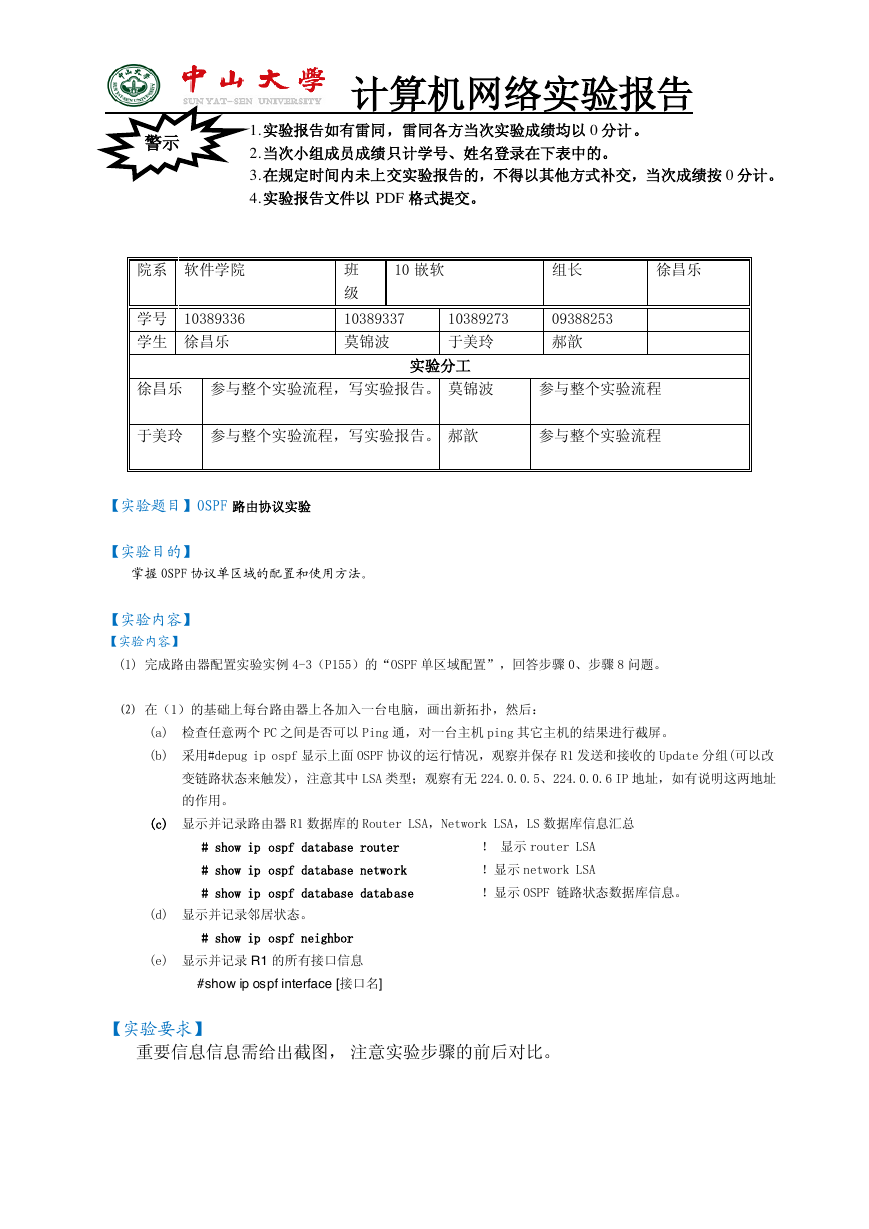

    警示 计算机网络实验报告 1. 实验报告如有雷同，雷同各方当次实验成绩均以 0 分计。 2. 当次小组成员成绩只计学号、姓名登录在下表中的。 3. 在规定时间内未上交实验报告的，不得以其他方式补交，当次成绩按 0 分计。 4. 实验报告文件以 PDF 格式提交。 院系 软件学院 班 级 10 嵌软 组长 徐昌乐 学号 10389336 学生 徐昌乐 10389337 10389273 09388253 莫锦波 于美玲 郝歆 徐昌乐 参与整个实验流程，写实验报告。 莫锦波 参与整个实验流程 实验分工 于美玲 参与整个实验流程，写实验报告。 郝歆 参与整个实验流程 【实验题目】OSPF 路由协议实验 【实验目的】 掌握 OSPF 协议单区域的配置和使用方法。 【实验内容】 【实验内容】 (1) 完成路由器配置实验实例 4-3（P155）的“OSPF 单区域配置”，回答步骤 0、步骤 8 问题。 (2) 在（1）的基础上每台路由器上各加入一台电脑，画出新拓扑，然后： (a) 检查任意两个 PC 之间是否可以 Ping 通，对一台主机 ping 其它主机的结果进行截屏。 (b) 采用#depug ip ospf 显示上面 OSPF 协议的运行情况，观察并保存 R1 发送和接收的 Update 分组(可以改 变链路状态来触发)，注意其中 LSA 类型；观察有无 224.0.0.5、224.0.0.6 IP 地址，如有说明这两地址 的作用。 (c) 显示并记录路由器 R1 数据库的 Router LSA，Network LSA，LS 数据库信息汇总 # show ip ospf database router ！ 显示 router LSA # show ip ospf database network ！显示 network LSA # show ip ospf database database ！显示 OSPF 链路状态数据库信息。 (d) 显示并记录邻居状态。 # show ip ospf neighbor (e) 显示并记录 R1 的所有接口信息 #show ip ospf interface [接口名] 【实验要求】 重要信息信息需给出截图， 注意实验步骤的前后对比。

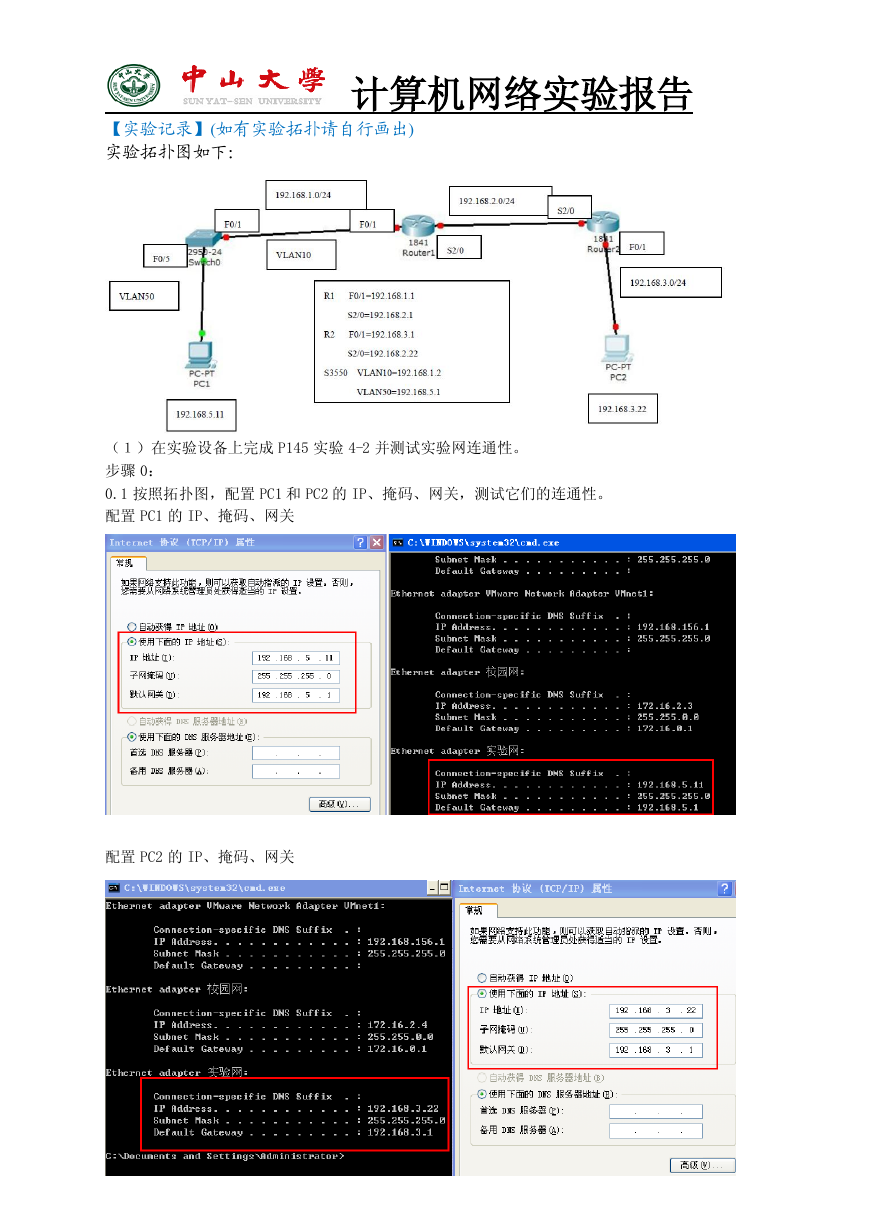

    计算机网络实验报告 【实验记录】(如有实验拓扑请自行画出) 实验拓扑图如下： （１）在实验设备上完成 P145 实验 4-2 并测试实验网连通性。 步骤 0： 0.1 按照拓扑图，配置 PC1 和 PC2 的 IP、掩码、网关，测试它们的连通性。 配置 PC1 的 IP、掩码、网关 配置 PC2 的 IP、掩码、网关

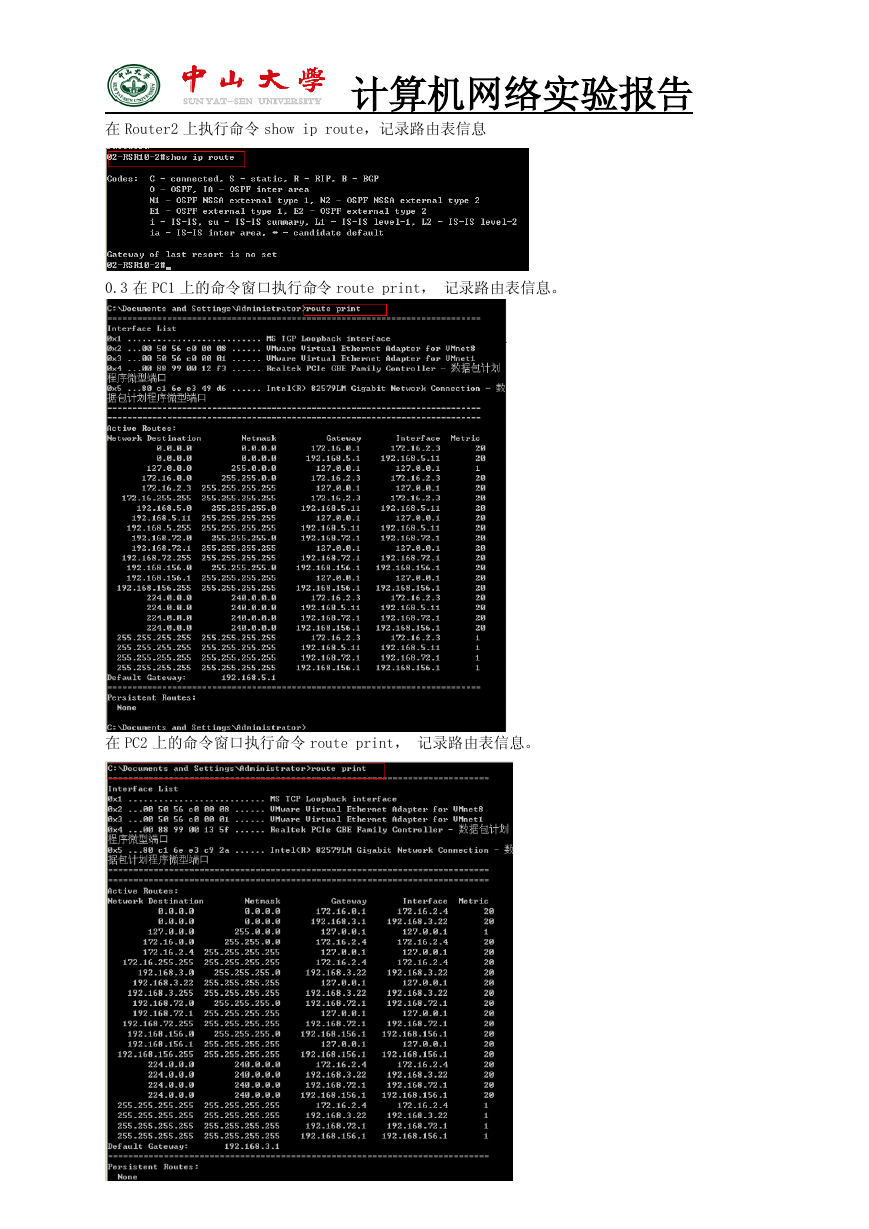

    计算机网络实验报告 在测试连通性之前用命令 exec clear.txt 清空路由器 在 PC1 上 ping PC2，通过截图发现，无法 ping 通。因为还未配置路由器 在 PC2 上 ping PC1，通过截图发现，无法 ping 通。因为还未配置路由器 0.2 在 Router1 上执行命令 show ip route，记录路由表信息
    计算机网络实验报告 在 Router2 上执行命令 show ip route，记录路由表信息 0.3 在 PC1 上的命令窗口执行命令 route print， 记录路由表信息。 在 PC2 上的命令窗口执行命令 route print， 记录路由表信息。

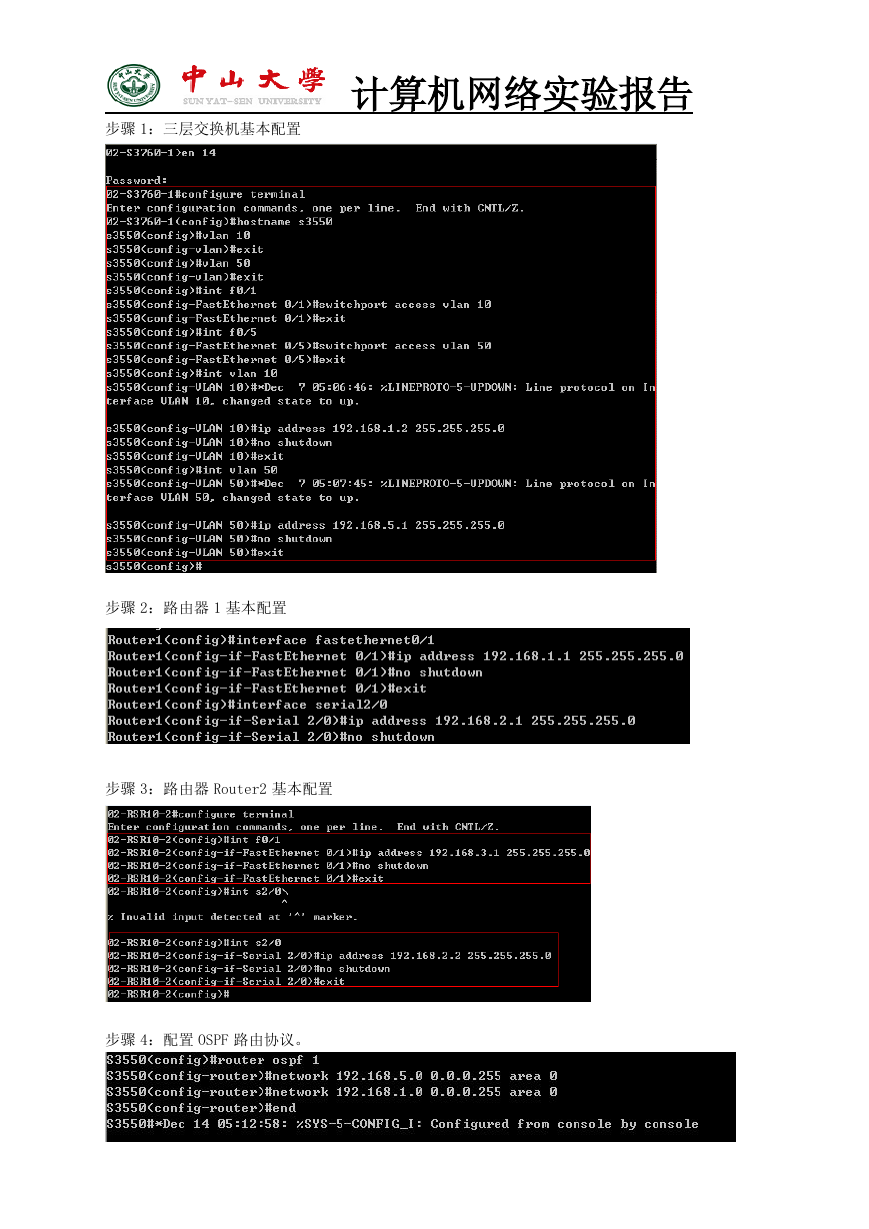

    步骤 1：三层交换机基本配置 计算机网络实验报告 步骤 2：路由器 1 基本配置 步骤 3：路由器 Router2 基本配置 步骤 4：配置 OSPF 路由协议。

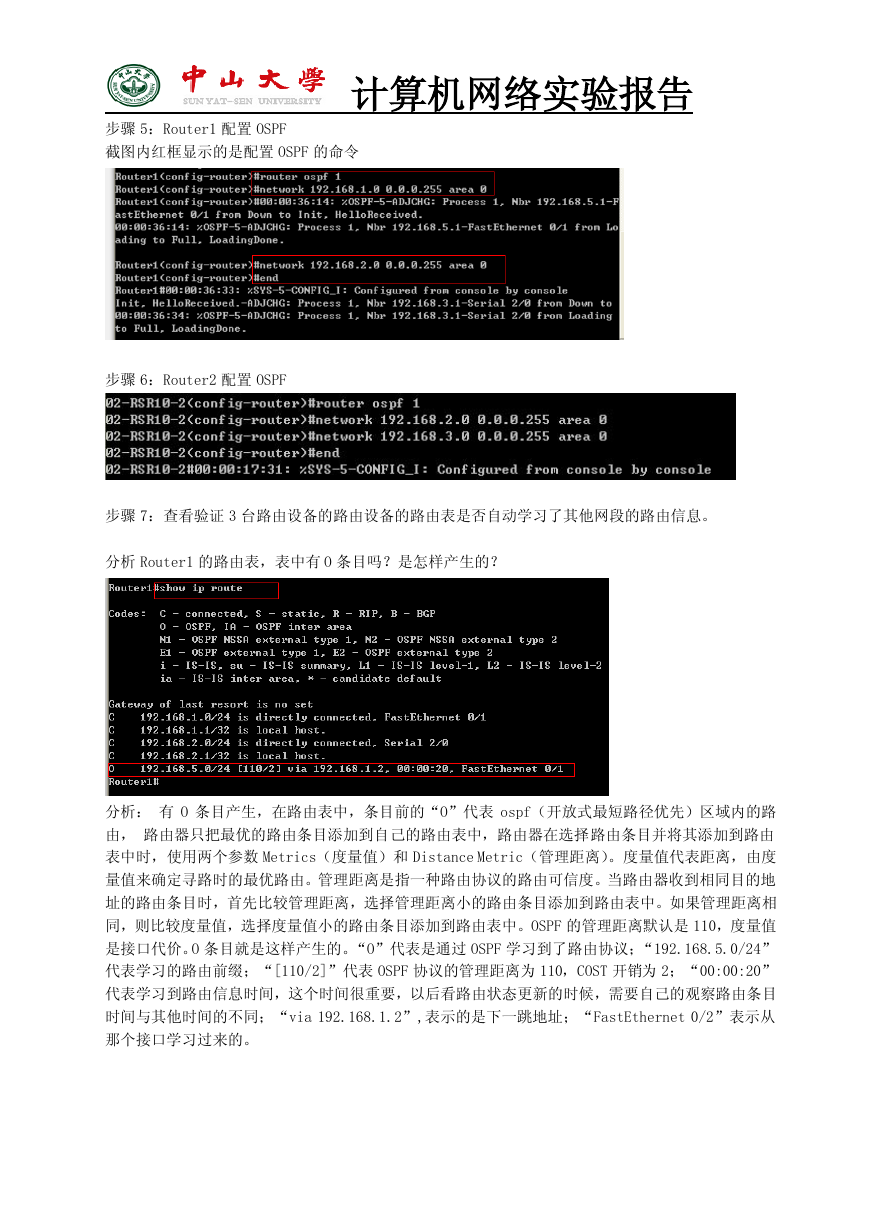

    计算机网络实验报告 步骤 5：Router1 配置 OSPF 截图内红框显示的是配置 OSPF 的命令 步骤 6：Router2 配置 OSPF 步骤 7：查看验证 3 台路由设备的路由设备的路由表是否自动学习了其他网段的路由信息。 分析 Router1 的路由表，表中有 O 条目吗？是怎样产生的？ 分析： 有 O 条目产生，在路由表中，条目前的“O”代表 ospf（开放式最短路径优先）区域内的路 由， 路由器只把最优的路由条目添加到自己的路由表中，路由器在选择路由条目并将其添加到路由 表中时，使用两个参数 Metrics（度量值）和 Distance Metric（管理距离）。度量值代表距离，由度 量值来确定寻路时的最优路由。管理距离是指一种路由协议的路由可信度。当路由器收到相同目的地 址的路由条目时，首先比较管理距离，选择管理距离小的路由条目添加到路由表中。如果管理距离相 同，则比较度量值，选择度量值小的路由条目添加到路由表中。OSPF 的管理距离默认是 110，度量值 是接口代价。O 条目就是这样产生的。“O”代表是通过 OSPF 学习到了路由协议；“192.168.5.0/24” 代表学习的路由前缀；“[110/2]”代表 OSPF 协议的管理距离为 110，COST 开销为 2；“00:00:20” 代表学习到路由信息时间，这个时间很重要，以后看路由状态更新的时候，需要自己的观察路由条目 时间与其他时间的不同；“via 192.168.1.2”,表示的是下一跳地址；“FastEthernet 0/2”表示从 那个接口学习过来的。

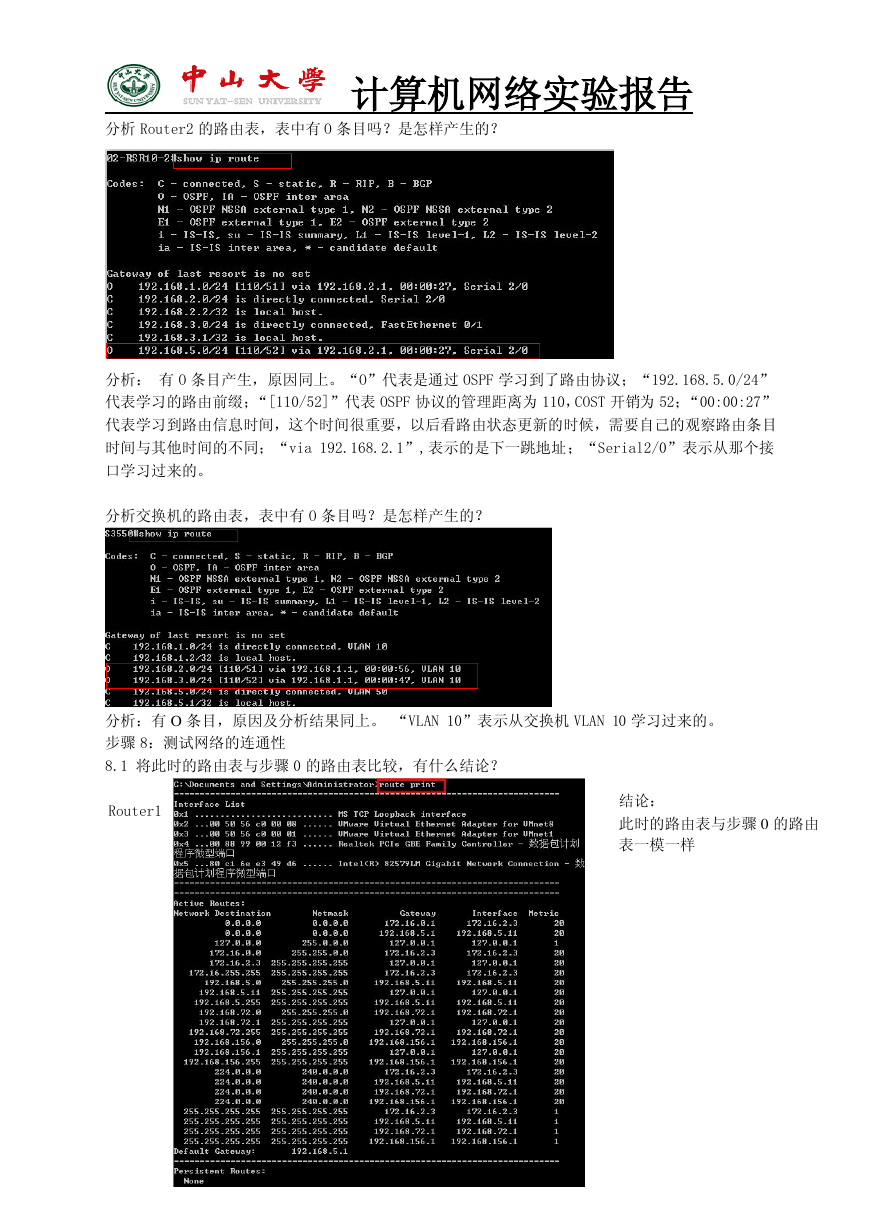

    计算机网络实验报告 分析 Router2 的路由表，表中有 O 条目吗？是怎样产生的？ 分析： 有 O 条目产生，原因同上。“O”代表是通过 OSPF 学习到了路由协议；“192.168.5.0/24” 代表学习的路由前缀；“[110/52]”代表 OSPF 协议的管理距离为 110，COST 开销为 52；“00:00:27” 代表学习到路由信息时间，这个时间很重要，以后看路由状态更新的时候，需要自己的观察路由条目 时间与其他时间的不同；“via 192.168.2.1”,表示的是下一跳地址；“Serial2/0”表示从那个接 口学习过来的。 分析交换机的路由表，表中有 O 条目吗？是怎样产生的？ 分析：有 O 条目，原因及分析结果同上。 “VLAN 10”表示从交换机 VLAN 10 学习过来的。 步骤 8：测试网络的连通性 8.1 将此时的路由表与步骤 0 的路由表比较，有什么结论？ Router1 结论： 此时的路由表与步骤 0 的路由 表一模一样

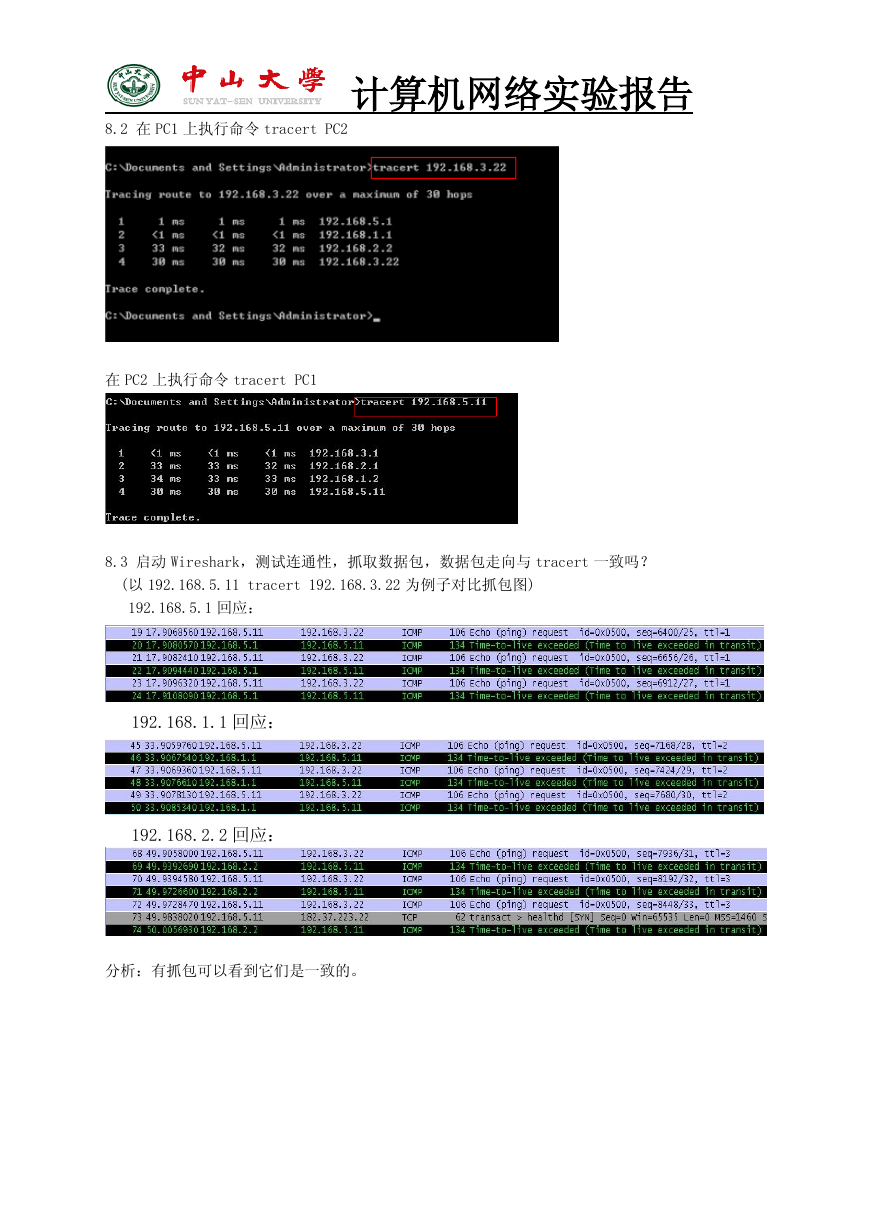

    计算机网络实验报告 8.2 在 PC1 上执行命令 tracert PC2 在 PC2 上执行命令 tracert PC1 8.3 启动 Wireshark，测试连通性，抓取数据包，数据包走向与 tracert 一致吗？ (以 192.168.5.11 tracert 192.168.3.22 为例子对比抓包图) 192.168.5.1 回应： 192.168.1.1 回应： 192.168.2.2 回应： 分析：有抓包可以看到它们是一致的。
