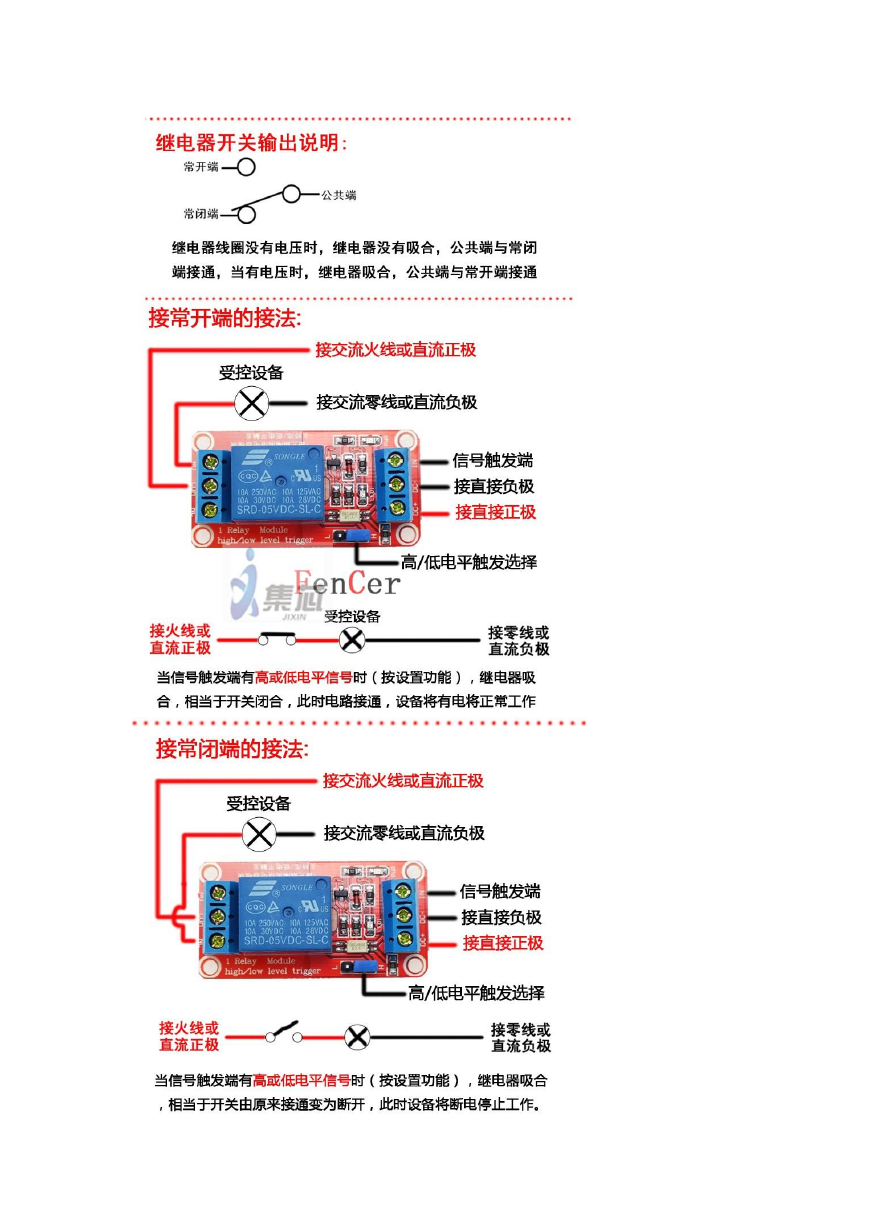

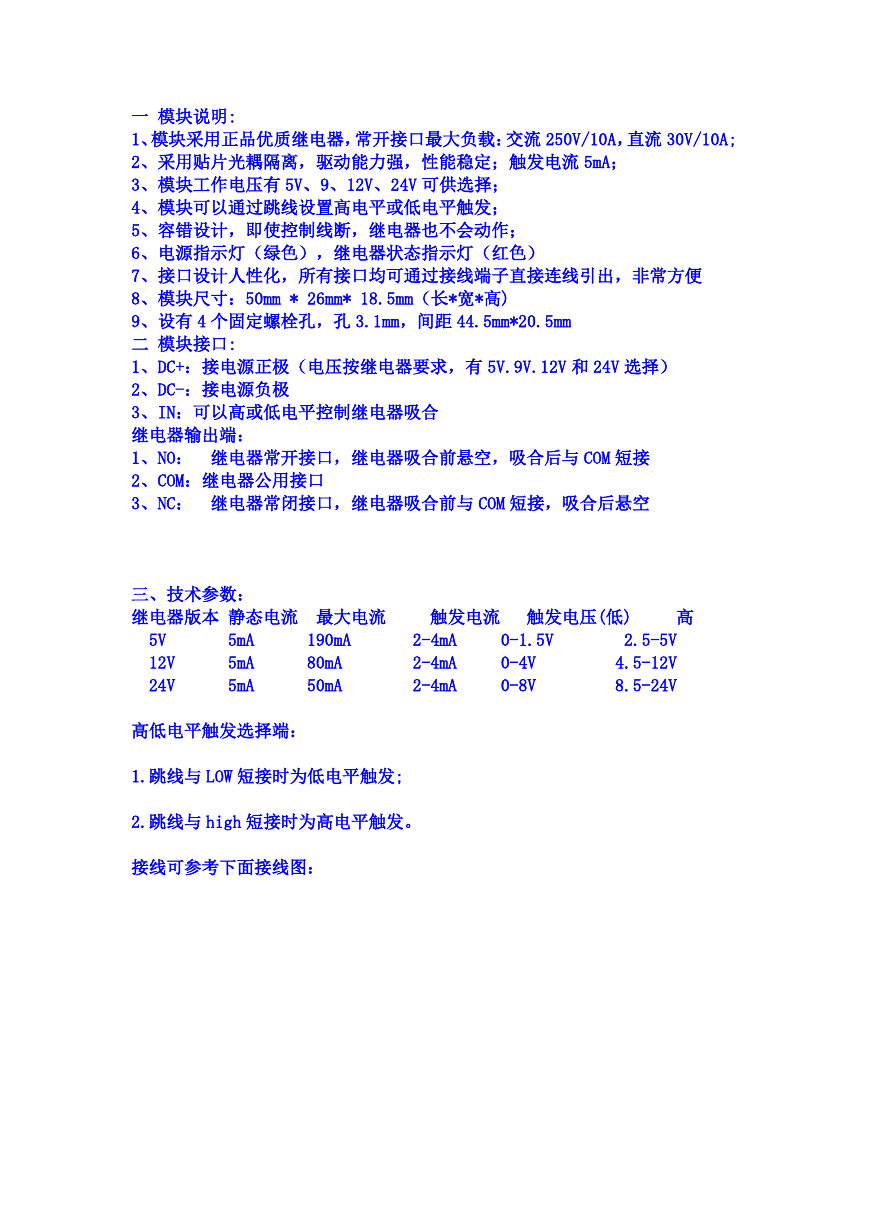

一 模块说明: 1、模块采用正品优质继电器，常开接口最大负载：交流 250V/10A，直流 30V/10A; 2、采用贴片光耦隔离，驱动能力强，性能稳定；触发电流 5mA； 3、模块工作电压有 5V、9、12V、24V 可供选择； 4、模块可以通过跳线设置高电平或低电平触发； 5、容错设计，即使控制线断，继电器也不会动作； 6、电源指示灯（绿色），继电器状态指示灯（红色） 7、接口设计人性化，所有接口均可通过接线端子直接连线引出，非常方便 8、模块尺寸：50mm * 26mm* 18.5mm（长*宽*高) 9、设有 4 个固定螺栓孔，孔 3.1mm，间距 44.5mm*20.5mm 二 模块接口: 1、DC+：接电源正极（电压按继电器要求，有 5V.9V.12V 和 24V 选择） 2、DC-：接电源负极 3、IN：可以高或低电平控制继电器吸合 继电器输出端： 1、NO： 继电器常开接口，继电器吸合前悬空，吸合后与 COM 短接 2、COM：继电器公用接口 3、NC： 继电器常闭接口，继电器吸合前与 COM 短接，吸合后悬空 三、技术参数： 继电器版本 静态电流 最大电流 触发电流 触发电压(低) 高 5V 5mA 190mA 2-4mA 0-1.5V 2.5-5V 12V 5mA 80mA 2-4mA 0-4V 4.5-12V 24V 5mA 50mA 2-4mA 0-8V 8.5-24V 高低电平触发选择端： 1.跳线与 LOW 短接时为低电平触发; 2.跳线与 high 短接时为高电平触发。 接线可参考下面接线图： 



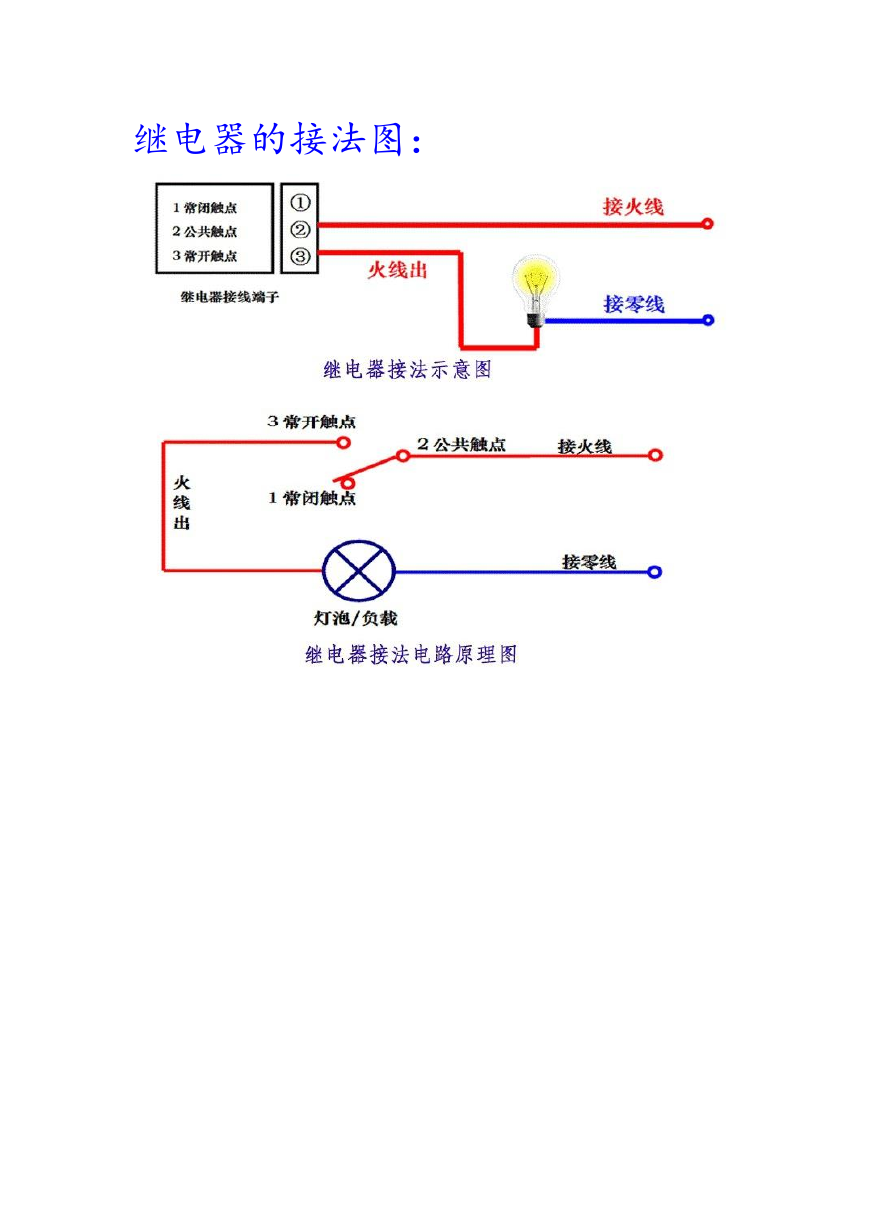

继电器的接法图：
