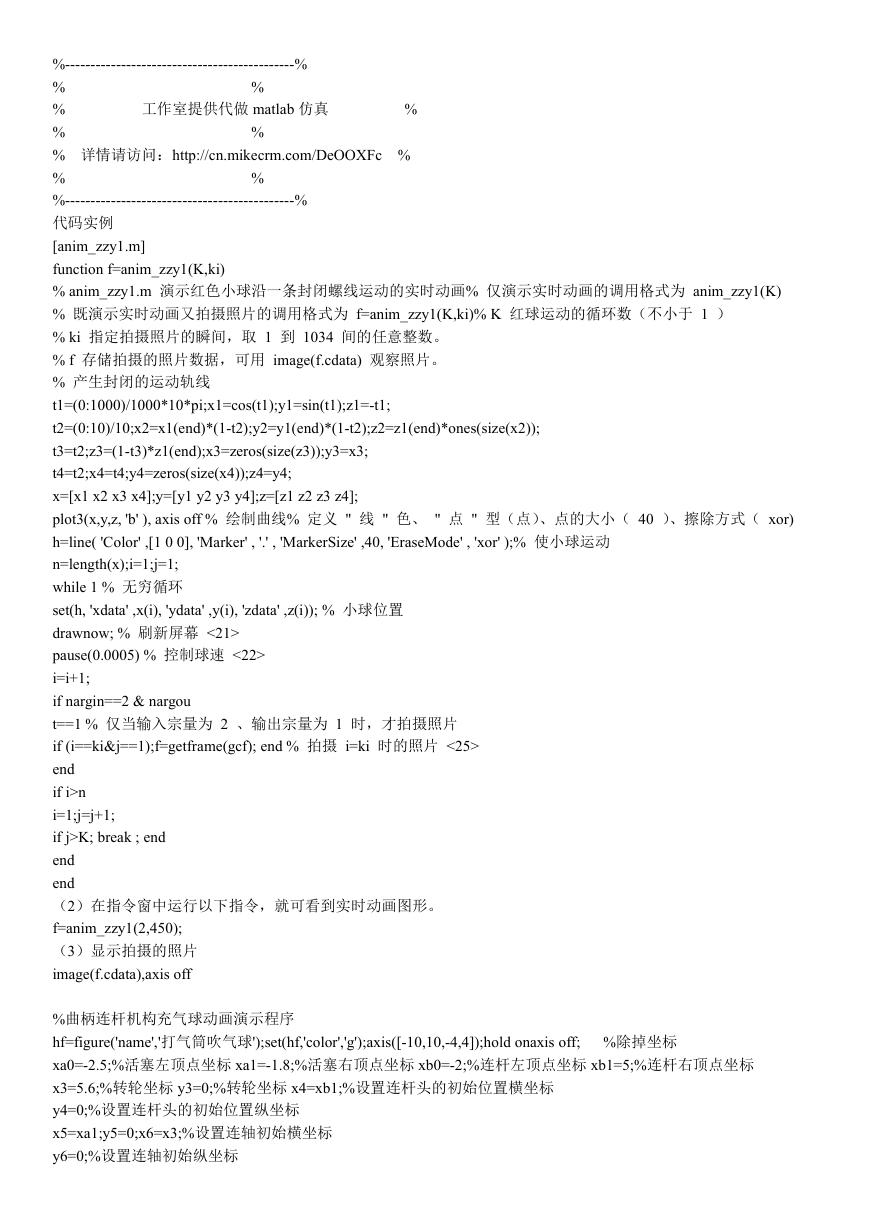

% % % % 工作室提供代做 matlab 仿真 %---------------------------------------------% % % % % 详情请访问：http://cn.mikecrm.com/DeOOXFc % % %---------------------------------------------% 代码实例 [anim_zzy1.m] function f=anim_zzy1(K,ki) % anim_zzy1.m 演示红色小球沿一条封闭螺线运动的实时动画% 仅演示实时动画的调用格式为 anim_zzy1(K) % 既演示实时动画又拍摄照片的调用格式为 f=anim_zzy1(K,ki)% K 红球运动的循环数（不小于 1 ） % ki 指定拍摄照片的瞬间，取 1 到 1034 间的任意整数。 % f 存储拍摄的照片数据，可用 image(f.cdata) 观察照片。 % 产生封闭的运动轨线 t1=(0:1000)/1000*10*pi;x1=cos(t1);y1=sin(t1);z1=-t1; t2=(0:10)/10;x2=x1(end)*(1-t2);y2=y1(end)*(1-t2);z2=z1(end)*ones(size(x2)); t3=t2;z3=(1-t3)*z1(end);x3=zeros(size(z3));y3=x3; t4=t2;x4=t4;y4=zeros(size(x4));z4=y4; x=[x1 x2 x3 x4];y=[y1 y2 y3 y4];z=[z1 z2 z3 z4]; plot3(x,y,z, 'b' ), axis off % 绘制曲线% 定义 " 线 " 色、 " 点 " 型（点）、点的大小（ 40 ）、擦除方式（ xor) h=line( 'Color' ,[1 0 0], 'Marker' , '.' , 'MarkerSize' ,40, 'EraseMode' , 'xor' );% 使小球运动 n=length(x);i=1;j=1; while 1 % 无穷循环 set(h, 'xdata' ,x(i), 'ydata' ,y(i), 'zdata' ,z(i)); % 小球位置 drawnow; % 刷新屏幕 <21> pause(0.0005) % 控制球速 <22> i=i+1; if nargin==2 & nargou t==1 % 仅当输入宗量为 2 、输出宗量为 1 时，才拍摄照片 if (i==ki&j==1);f=getframe(gcf); end % 拍摄 i=ki 时的照片 <25> end if i>n i=1;j=j+1; if j>K; break ; end end end （2）在指令窗中运行以下指令，就可看到实时动画图形。 f=anim_zzy1(2,450); （3）显示拍摄的照片 image(f.cdata),axis off %曲柄连杆机构充气球动画演示程序 hf=figure('name','打气筒吹气球');set(hf,'color','g');axis([-10,10,-4,4]);hold onaxis off; %除掉坐标 xa0=-2.5;%活塞左顶点坐标 xa1=-1.8;%活塞右顶点坐标 xb0=-2;%连杆左顶点坐标 xb1=5;%连杆右顶点坐标 x3=5.6;%转轮坐标 y3=0;%转轮坐标 x4=xb1;%设置连杆头的初始位置横坐标 y4=0;%设置连杆头的初始位置纵坐标 x5=xa1;y5=0;x6=x3;%设置连轴初始横坐标 y6=0;%设置连轴初始纵坐标 

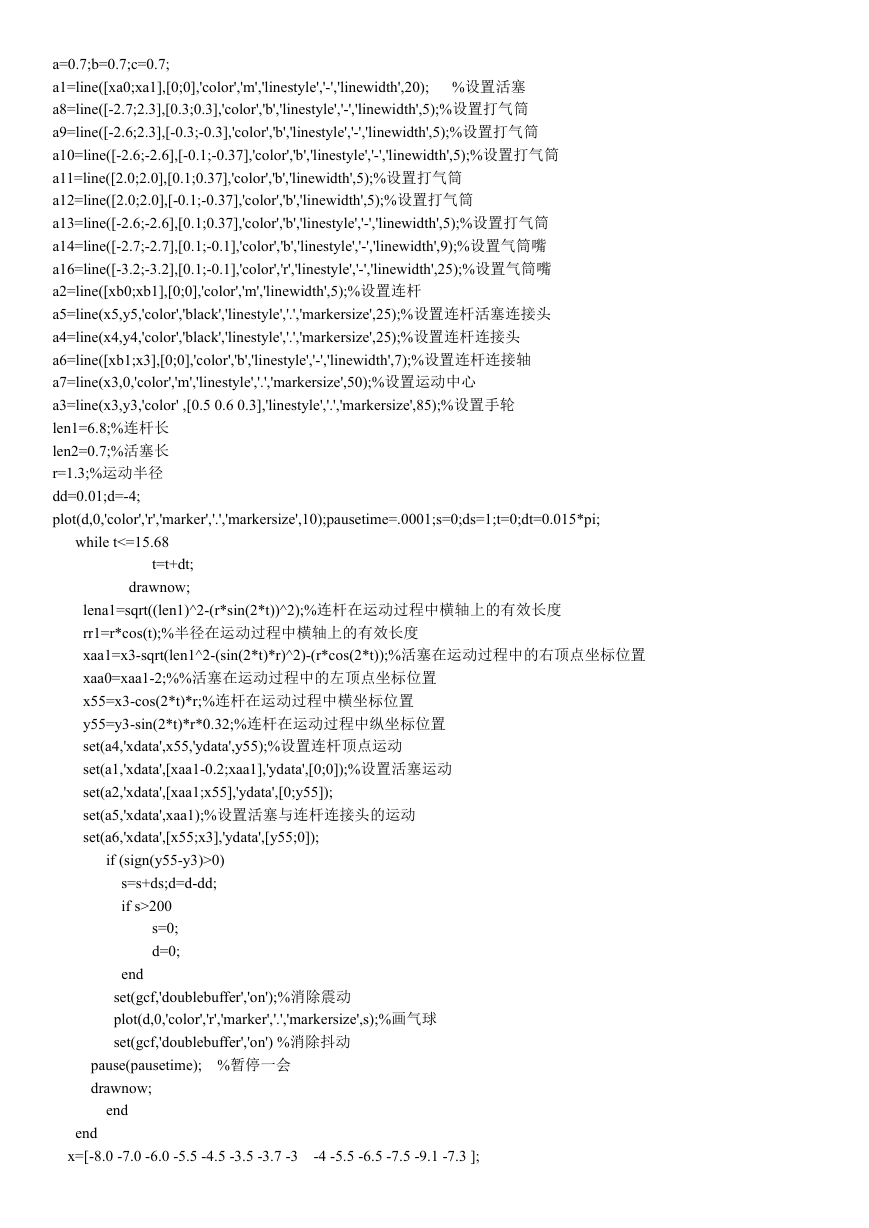

a=0.7;b=0.7;c=0.7; a1=line([xa0;xa1],[0;0],'color','m','linestyle','-','linewidth',20); %设置活塞 a8=line([-2.7;2.3],[0.3;0.3],'color','b','linestyle','-','linewidth',5);%设置打气筒 a9=line([-2.6;2.3],[-0.3;-0.3],'color','b','linestyle','-','linewidth',5);%设置打气筒 a10=line([-2.6;-2.6],[-0.1;-0.37],'color','b','linestyle','-','linewidth',5);%设置打气筒 a11=line([2.0;2.0],[0.1;0.37],'color','b','linewidth',5);%设置打气筒 a12=line([2.0;2.0],[-0.1;-0.37],'color','b','linewidth',5);%设置打气筒 a13=line([-2.6;-2.6],[0.1;0.37],'color','b','linestyle','-','linewidth',5);%设置打气筒 a14=line([-2.7;-2.7],[0.1;-0.1],'color','b','linestyle','-','linewidth',9);%设置气筒嘴 a16=line([-3.2;-3.2],[0.1;-0.1],'color','r','linestyle','-','linewidth',25);%设置气筒嘴 a2=line([xb0;xb1],[0;0],'color','m','linewidth',5);%设置连杆 a5=line(x5,y5,'color','black','linestyle','.','markersize',25);%设置连杆活塞连接头 a4=line(x4,y4,'color','black','linestyle','.','markersize',25);%设置连杆连接头 a6=line([xb1;x3],[0;0],'color','b','linestyle','-','linewidth',7);%设置连杆连接轴 a7=line(x3,0,'color','m','linestyle','.','markersize',50);%设置运动中心 a3=line(x3,y3,'color' ,[0.5 0.6 0.3],'linestyle','.','markersize',85);%设置手轮 len1=6.8;%连杆长 len2=0.7;%活塞长 r=1.3;%运动半径 dd=0.01;d=-4; plot(d,0,'color','r','marker','.','markersize',10);pausetime=.0001;s=0;ds=1;t=0;dt=0.015*pi; while t<=15.68 t=t+dt; drawnow; lena1=sqrt((len1)^2-(r*sin(2*t))^2);%连杆在运动过程中横轴上的有效长度 rr1=r*cos(t);%半径在运动过程中横轴上的有效长度 xaa1=x3-sqrt(len1^2-(sin(2*t)*r)^2)-(r*cos(2*t));%活塞在运动过程中的右顶点坐标位置 xaa0=xaa1-2;%%活塞在运动过程中的左顶点坐标位置 x55=x3-cos(2*t)*r;%连杆在运动过程中横坐标位置 y55=y3-sin(2*t)*r*0.32;%连杆在运动过程中纵坐标位置 set(a4,'xdata',x55,'ydata',y55);%设置连杆顶点运动 set(a1,'xdata',[xaa1-0.2;xaa1],'ydata',[0;0]);%设置活塞运动 set(a2,'xdata',[xaa1;x55],'ydata',[0;y55]); set(a5,'xdata',xaa1);%设置活塞与连杆连接头的运动 set(a6,'xdata',[x55;x3],'ydata',[y55;0]); if (sign(y55-y3)>0) s=s+ds;d=d-dd; if s>200 s=0; d=0; end set(gcf,'doublebuffer','on');%消除震动 plot(d,0,'color','r','marker','.','markersize',s);%画气球 set(gcf,'doublebuffer','on') %消除抖动 pause(pausetime); %暂停一会 drawnow; end end x=[-8.0 -7.0 -6.0 -5.5 -4.5 -3.5 -3.7 -3 -4 -5.5 -6.5 -7.5 -9.1 -7.3 ]; 

y=[-1.8 -1.2 -2.8 -1.5 -2.8 -0.5 -0.7 0.7 0.2 1.5 0.8 1.2 1.9 0.5]; fill(x,y,'r'); text(-6,0,'pa','fontsize',22);
