    Flowmaster V7 中文技术手册
    第一章 Flowmaster 的图形用户界面 .......................................... 1 1.1 启动 Flowmaster ...................................................... 1 1.1.1 数据库管理概述................................................. 2 1.2 工程视图 ............................................................ 4 1.2.1 网络模型....................................................... 5 1.2.2 目录选项卡..................................................... 6 1.2.3 用户选项卡..................................................... 7 1.2.4 共享选项卡..................................................... 8 1.3 组件网络模型 ........................................................ 8 1.3.1 单击，拖拽和释放............................................... 8 1.3.2 连接........................................................... 9 1.3.3 工具栏功能..................................................... 9 1.3.4 过滤器........................................................ 10 1.3.5 调色板........................................................ 10 实例 1 .............................................................. 10 1.4 网络模型视图 ....................................................... 11 1.4.1 数据收集...................................................... 11 1.4.2 数据输入...................................................... 13 1.4.3 数据复制...................................................... 14 1.4.4 选择单位设置.................................................. 15 1.4.5 曲线数据...................................................... 16 实例 2 .............................................................. 17 实例 3 .............................................................. 18 1.4.6 曲面数据...................................................... 19 1.4.7 方程编辑器.................................................... 19 实例 4 .............................................................. 19 1.4.8 模拟类型过滤器................................................ 20 1.5 运行模拟计算 ....................................................... 21 1.5.1 模拟类型和选项................................................ 21 实例 5.................................................................. 22 1.5.2 错误和警告.................................................... 22 1.6 查看模拟结果 ....................................................... 23 1.6.1 查看组件和节点模拟结果........................................ 23 1.6.2 结果绘制表格.................................................. 23 1.6.3 结果绘图...................................................... 25 1.6.4 生成报告...................................................... 26 第二章 稳态分析 .......................................................... 27 2.1 每个组件家族信息内容 ............................................... 27 2.1.1 管道类........................................................ 27 2.1.2 弯头类........................................................ 28 2.1.3 控制阀类...................................................... 29 2.1.4 单向阀........................................................ 29 2.1.5 方向控制阀.................................................... 30
    2.1.6 安全阀........................................................ 30 2.1.7 接头类........................................................ 30 2.1.8 过渡接头类.................................................... 30 2.1.9 节流孔类...................................................... 31 2.1.10 泵类......................................................... 31 2.1.11 发动机....................................................... 31 2.1.12 蓄水箱类..................................................... 32 2.1.13 稳压器类 .................................................... 32 2.1.14 边界源类 .................................................... 33 2.1.15 控制器类 .................................................... 33 2.1.16 汽缸类 ...................................................... 34 2.1.17 负载类 ...................................................... 34 第三章 稳态分析算例 ...................................................... 35 3.1 稳态分析算例 1...................................................... 35 3.2 稳态分析算例 2...................................................... 36 3.3 稳态分析算例 3...................................................... 38 3.4 稳态分析算例 4（飞机燃油系统）...................................... 40 第四章 瞬态分析 .......................................................... 43 4.1 引起剧烈压力波动的原因 ............................................. 43 4.2 流体瞬态特性的抑制 ................................................. 43 4.3 波的传递和最大压力变化估计 ......................................... 43 4.4 流动的“快速”，“缓慢”和“极慢”变化 ............................. 44 4.5 压力波传播速度 ..................................................... 44 4.6 水管中的波速 ....................................................... 44 4.7 瞬态管道模型 ....................................................... 45 4.7.1 刚性管道模型.................................................. 45 4.7.2 弹性管道模型.................................................. 45 算例 6 .............................................................. 46 4.8 瞬态阀门模型 ....................................................... 47 4.9 瞬态水泵模型 ....................................................... 48 4.10 控制器的使用 ...................................................... 49 第五章 瞬态分析算例 ...................................................... 51 5.1 瞬态算例 1.......................................................... 51 5.2 瞬态算例 2――压力波分析............................................ 53 5.3 瞬态算例 3——Rising Main........................................... 55 5.4 瞬态算例 4――PID 控件.............................................. 59 5.5 瞬态算例 5——水力瞬态特性.......................................... 61 5.6 瞬态算例 6——水力瞬态特性.......................................... 63 第六章 自定义目录基础操作 ................................................ 65 6.1 材料 ............................................................... 65 6.1.1 利用模板创建新材料............................................ 65 6.2 子系统和子网络 ..................................................... 66 6.3 符号和符号设置 ..................................................... 67
    6.3.1 组件符号...................................................... 68 6.4 自定义目录 ......................................................... 70 6.4.1 快捷目录...................................................... 71 6.4.2 复制组件到目录................................................ 71 第七章 附加功能 .......................................................... 72 7.1 示意图配置和背景 ................................................... 72 7.1.1 添加背景图片.................................................. 73 7.2 目录搜索功能 ....................................................... 73 7.3 动态着色 ........................................................... 74 7.4 图层 ............................................................... 76 算例 7 .............................................................. 77 7.5 压缩与解压缩 ....................................................... 79 第八章 GUI 高级功能 ...................................................... 82 8.1 添加/替换组件 ...................................................... 82 8.2 说明子窗体 ......................................................... 83 算例 8 .............................................................. 83 8.3 添加用户帮助 ...................................................... 84 8.4 组件模板 ........................................................... 87 8.5 复合组件 ........................................................... 95 算例 9 .............................................................. 95 8.6 逐步追踪 .......................................................... 101 8.7 可变参数 .......................................................... 104 8.7 分析模型——简要介绍 .............................................. 106 第九章 服务和支持 ....................................................... 109 其他课程.................................................................. 110 附录——算例结果.......................................................... 112

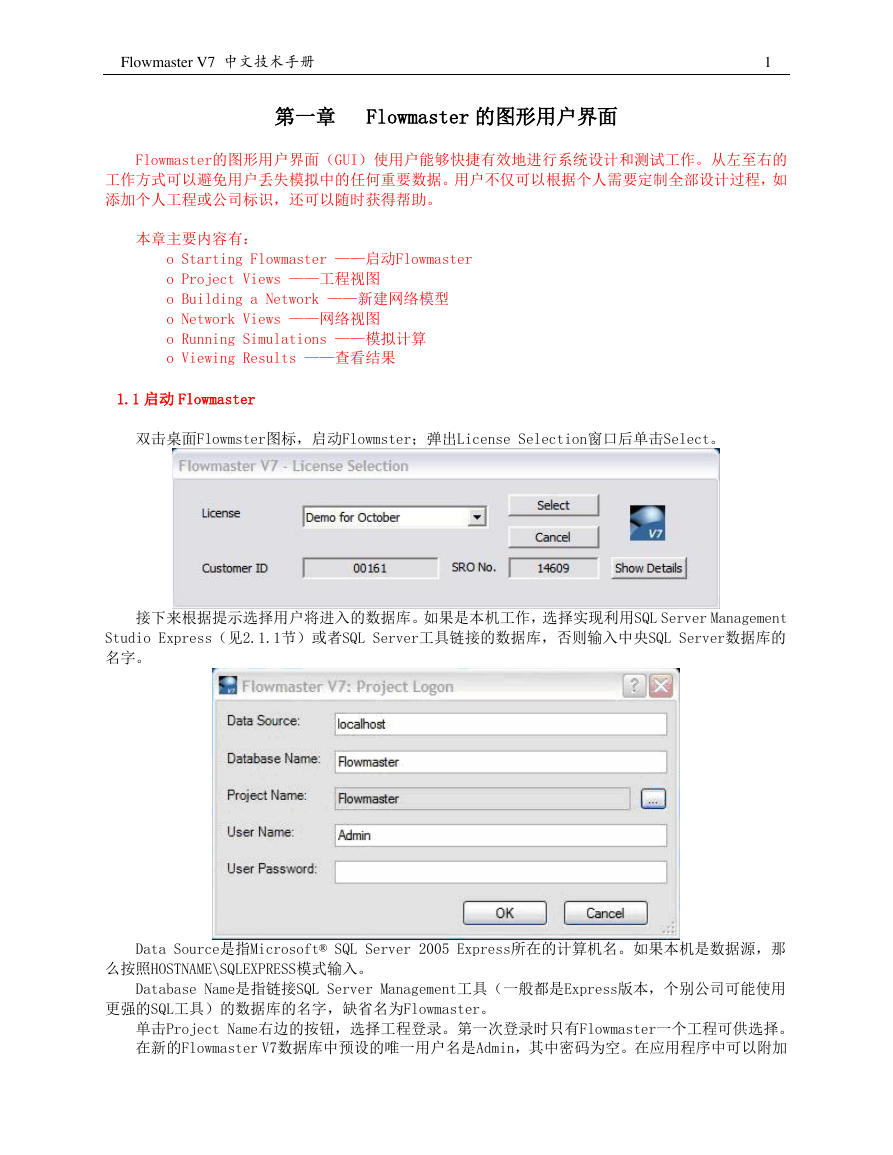

    Flowmaster V7 中文技术手册 1 第一章 Flowmaster 的图形用户界面 Flowmaster的图形用户界面（GUI）使用户能够快捷有效地进行系统设计和测试工作。从左至右的 工作方式可以避免用户丢失模拟中的任何重要数据。用户不仅可以根据个人需要定制全部设计过程，如 添加个人工程或公司标识，还可以随时获得帮助。 本章主要内容有： o Starting Flowmaster ——启动Flowmaster o Project Views ——工程视图 o Building a Network ——新建网络模型 o Network Views ——网络视图 o Running Simulations ——模拟计算 o Viewing Results ——查看结果 1.1 启动 Flowmaster 双击桌面Flowmster图标，启动Flowmster；弹出License Selection窗口后单击Select。 接下来根据提示选择用户将进入的数据库。如果是本机工作，选择实现利用SQL Server Management Studio Express（见2.1.1节）或者SQL Server工具链接的数据库，否则输入中央SQL Server数据库的 名字。 Database Name是指链接SQL Server Management工具（一般都是Express版本，个别公司可能使用 Data Source是指Microsoft® SQL Server 2005 Express所在的计算机名。如果本机是数据源，那 么按照HOSTNAME\SQLEXPRESS模式输入。 更强的SQL工具）的数据库的名字，缺省名为Flowmaster。 单击Project Name右边的按钮，选择工程登录。第一次登录时只有Flowmaster一个工程可供选择。 在新的Flowmaster V7数据库中预设的唯一用户名是Admin，其中密码为空。在应用程序中可以附加

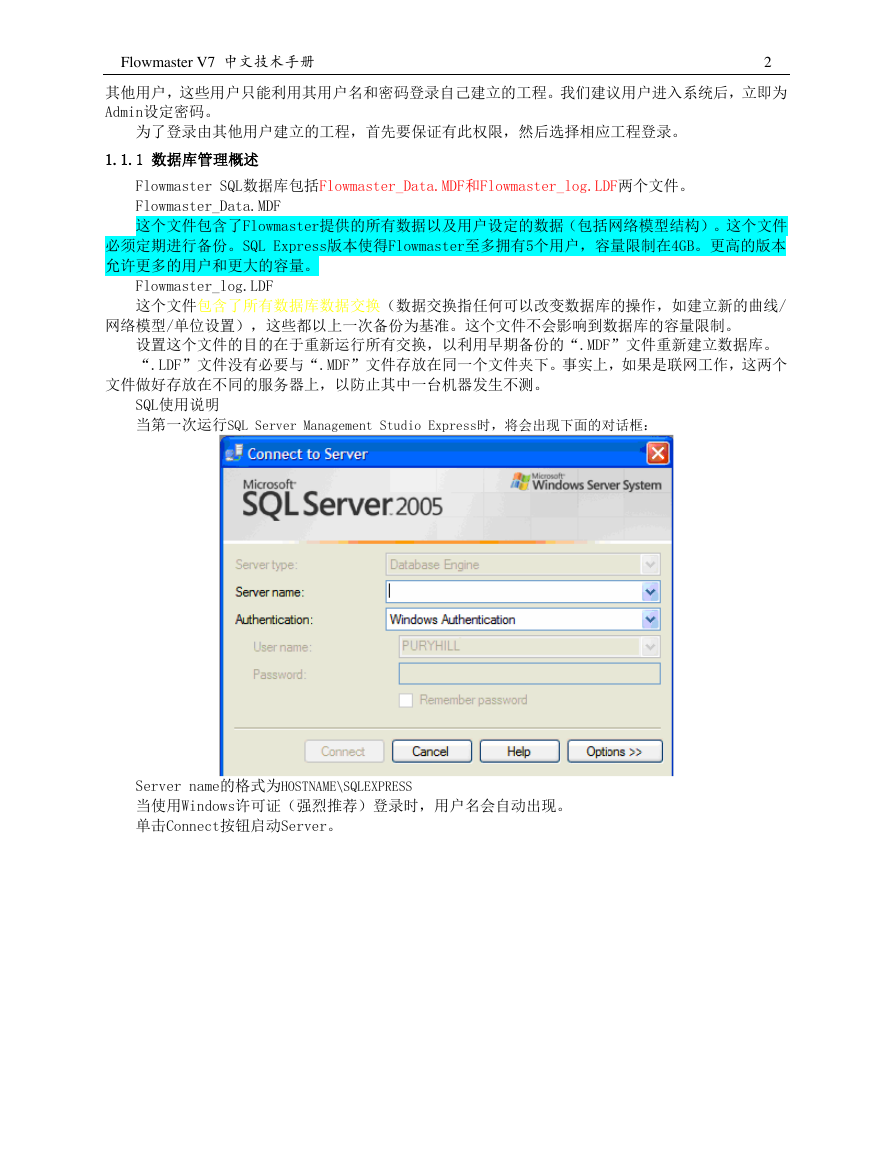

    Flowmaster V7 中文技术手册 2 其他用户，这些用户只能利用其用户名和密码登录自己建立的工程。我们建议用户进入系统后，立即为 Admin设定密码。 为了登录由其他用户建立的工程，首先要保证有此权限，然后选择相应工程登录。 1.1.1 数据库管理概述 Flowmaster SQL数据库包括Flowmaster_Data.MDF和Flowmaster_log.LDF两个文件。 Flowmaster_Data.MDF 这个文件包含了Flowmaster提供的所有数据以及用户设定的数据（包括网络模型结构）。这个文件 必须定期进行备份。SQL Express版本使得Flowmaster至多拥有5个用户，容量限制在4GB。更高的版本 允许更多的用户和更大的容量。 这个文件包含了所有数据库数据交换（数据交换指任何可以改变数据库的操作，如建立新的曲线/ 网络模型/单位设置），这些都以上一次备份为基准。这个文件不会影响到数据库的容量限制。 设置这个文件的目的在于重新运行所有交换，以利用早期备份的“.MDF”文件重新建立数据库。 “.LDF”文件没有必要与“.MDF”文件存放在同一个文件夹下。事实上，如果是联网工作，这两个 文件做好存放在不同的服务器上，以防止其中一台机器发生不测。 当第一次运行SQL Server Management Studio Express时，将会出现下面的对话框： Flowmaster_log.LDF SQL使用说明 Server name的格式为HOSTNAME\SQLEXPRESS 当使用Windows许可证（强烈推荐）登录时，用户名会自动出现。 单击Connect按钮启动Server。

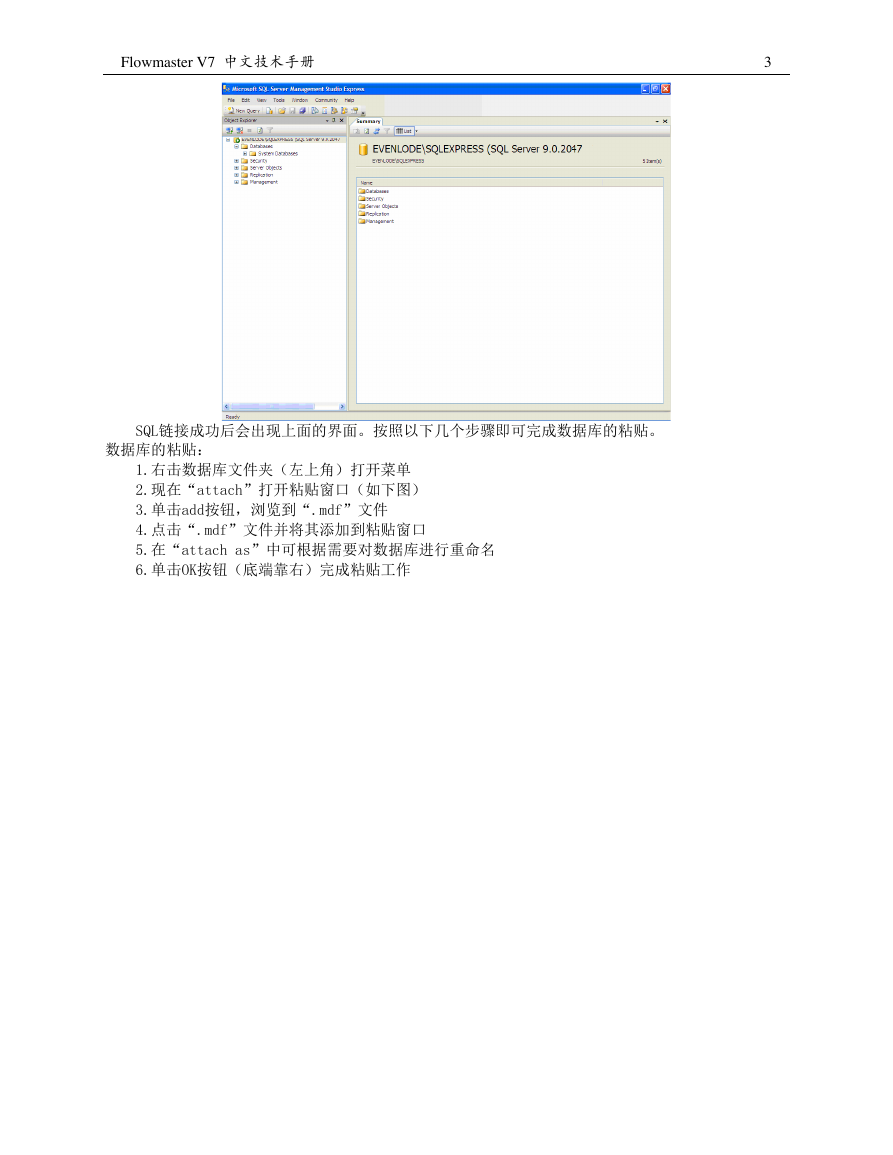

    Flowmaster V7 中文技术手册 3 SQL链接成功后会出现上面的界面。按照以下几个步骤即可完成数据库的粘贴。 数据库的粘贴： 1.右击数据库文件夹（左上角）打开菜单 2.现在“attach”打开粘贴窗口（如下图） 3.单击add按钮，浏览到“.mdf”文件 4.点击“.mdf”文件并将其添加到粘贴窗口 5.在“attach as”中可根据需要对数据库进行重命名 6.单击OK按钮（底端靠右）完成粘贴工作

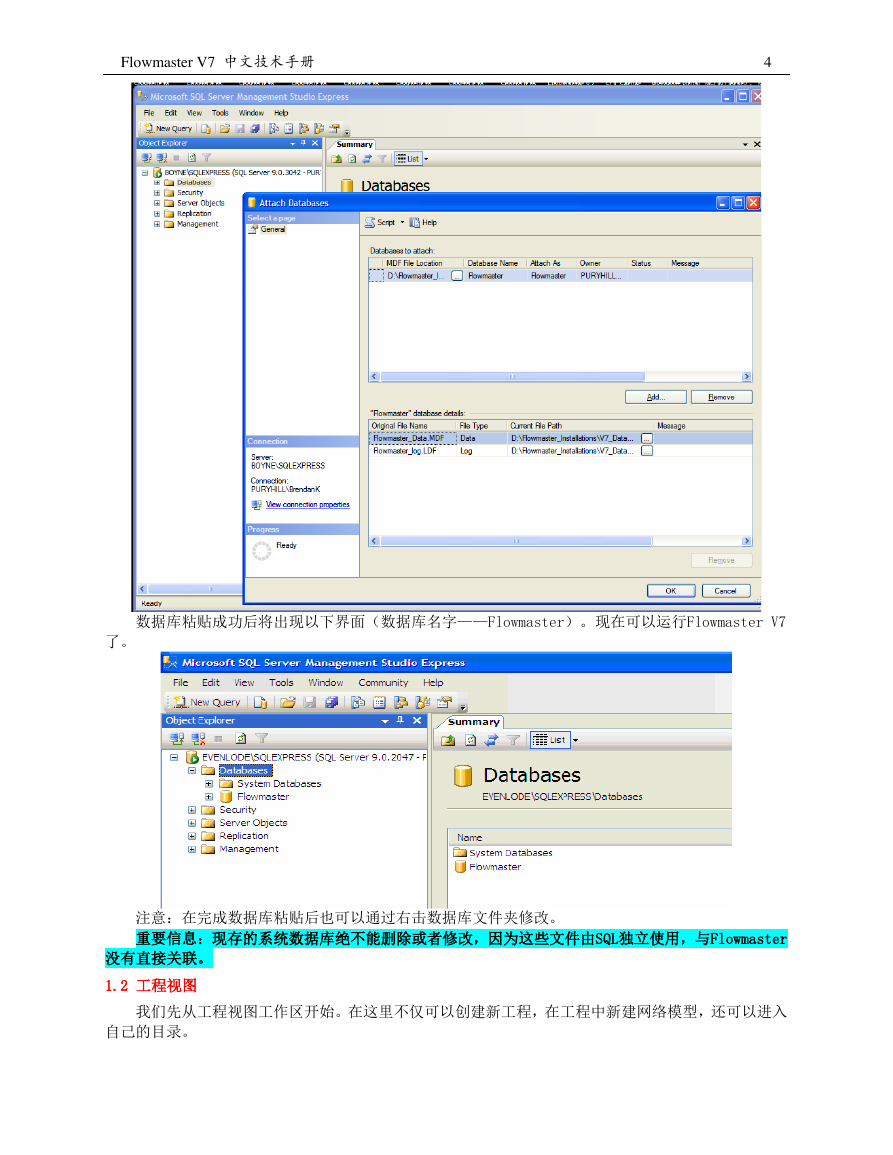

    Flowmaster V7 中文技术手册 4 数据库粘贴成功后将出现以下界面（数据库名字——Flowmaster）。现在可以运行Flowmaster V7 了。 注意：在完成数据库粘贴后也可以通过右击数据库文件夹修改。 重要信息：现存的系统数据库绝不能删除或者修改，因为这些文件由SQL独立使用，与Flowmaster 没有直接关联。 1.2 工程视图 我们先从工程视图工作区开始。在这里不仅可以创建新工程，在工程中新建网络模型，还可以进入 自己的目录。
