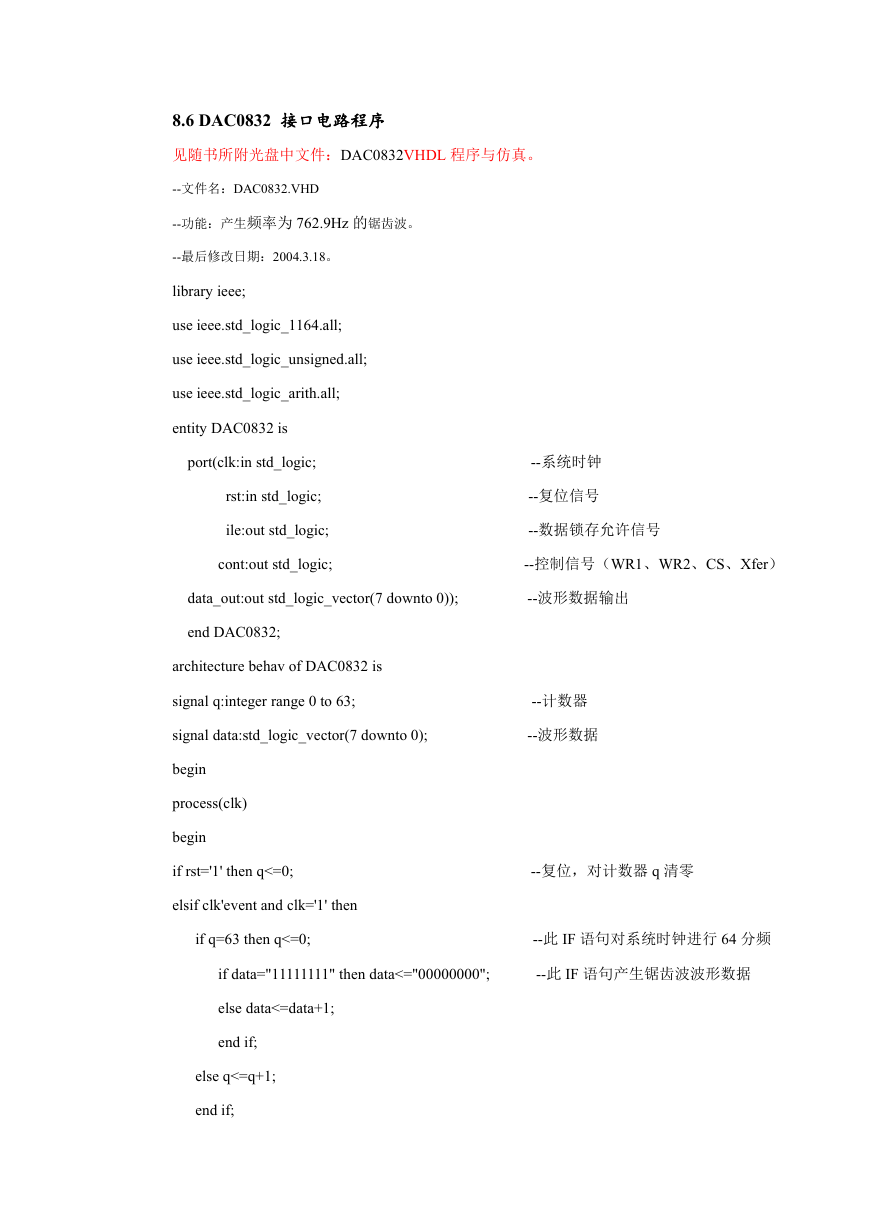

8.6 DAC0832 接口电路程序 见随书所附光盘中文件：DAC0832VHDL 程序与仿真。 --文件名：DAC0832.VHD --功能：产生频率为 762.9Hz 的锯齿波。 --最后修改日期：2004.3.18。 library ieee; use ieee.std_logic_1164.all; use ieee.std_logic_unsigned.all; use ieee.std_logic_arith.all; entity DAC0832 is port(clk:in std_logic; rst:in std_logic; ile:out std_logic; cont:out std_logic; --系统时钟 --复位信号 --数据锁存允许信号 --控制信号（WR1、WR2、CS、Xfer） data_out:out std_logic_vector(7 downto 0)); --波形数据输出 end DAC0832; architecture behav of DAC0832 is signal q:integer range 0 to 63; signal data:std_logic_vector(7 downto 0); begin process(clk) begin if rst='1' then q<=0; elsif clk'event and clk='1' then if q=63 then q<=0; --计数器 --波形数据 --复位，对计数器 q 清零 --此 IF 语句对系统时钟进行 64 分频 if data="11111111" then data<="00000000"; --此 IF 语句产生锯齿波波形数据 else data<=data+1; end if; else q<=q+1; end if; 

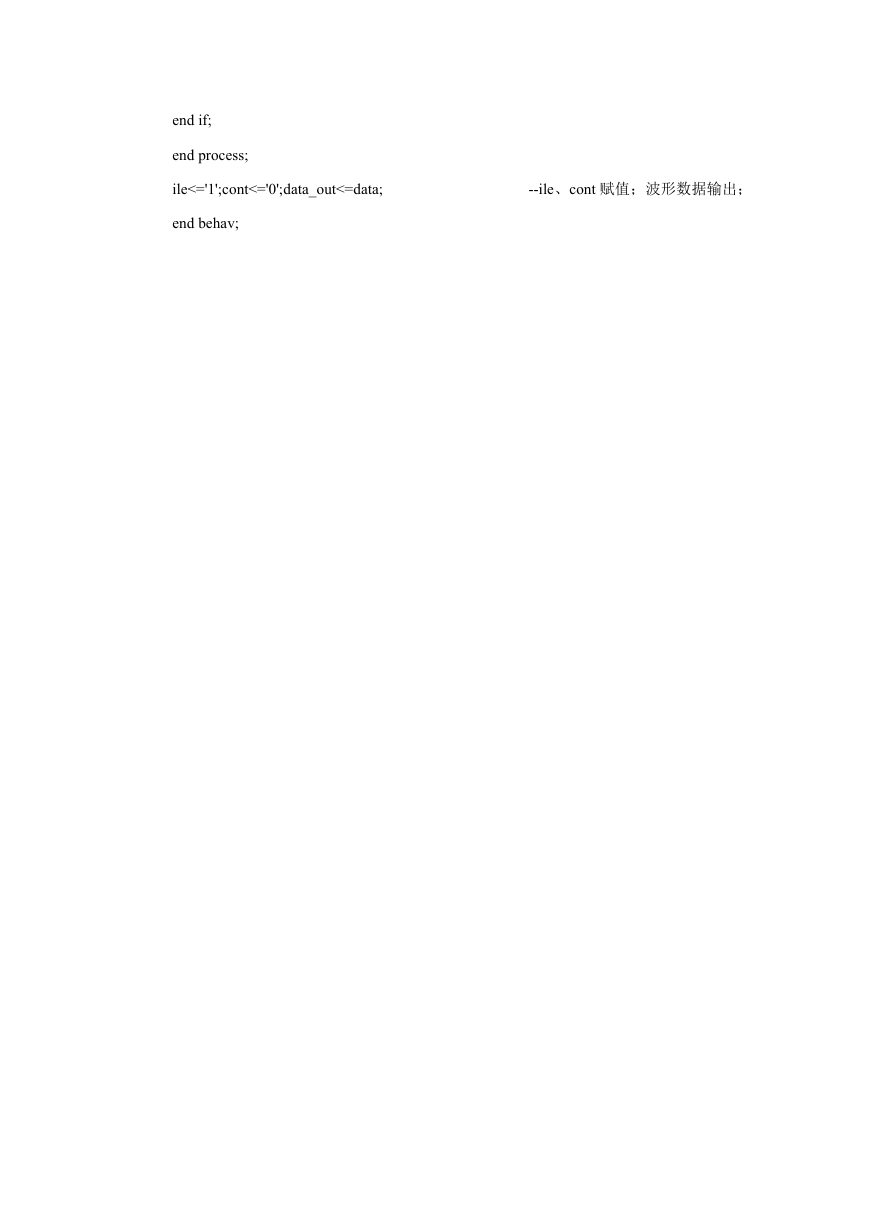

end if; end process; ile<='1';cont<='0';data_out<=data; --ile、cont 赋值；波形数据输出； end behav;
