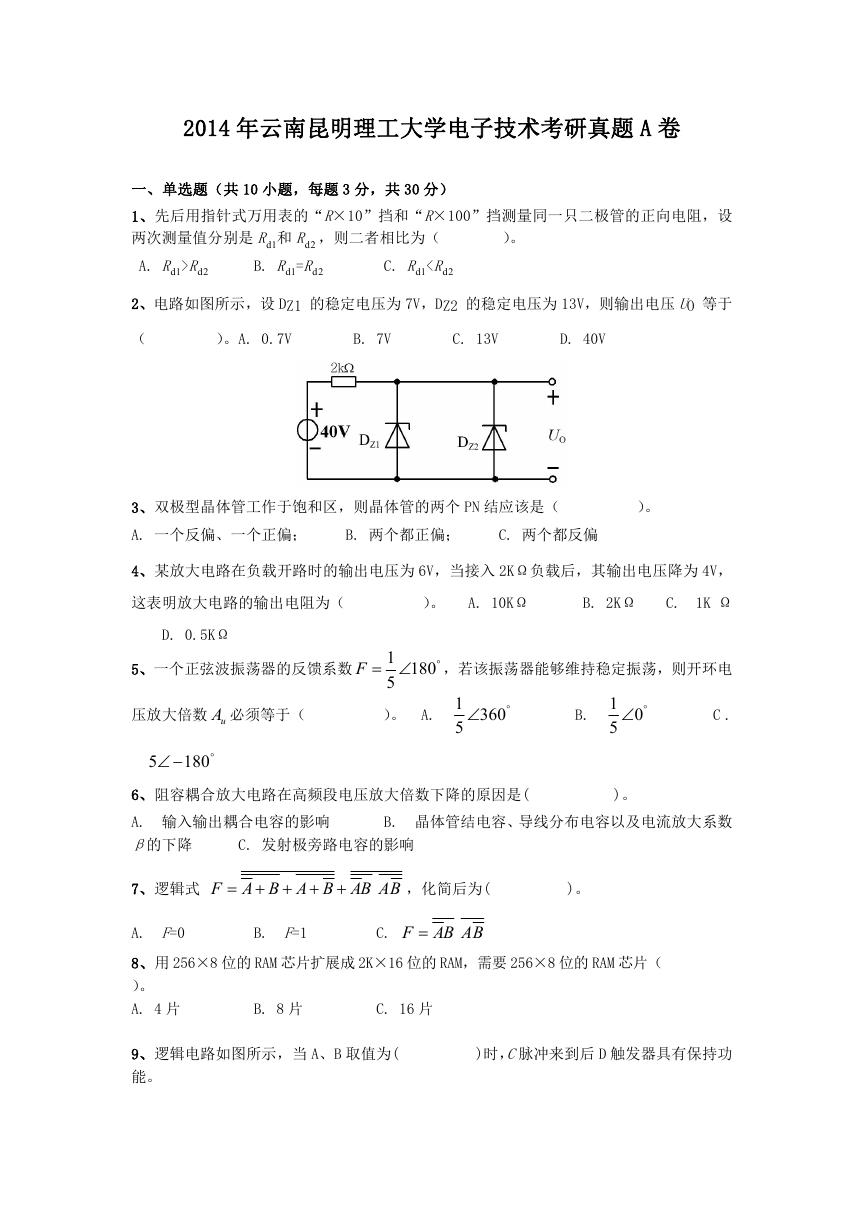

2014 年云南昆明理工大学电子技术考研真题 A 卷一、单选题（共 10 小题，每题 3 分，共 30 分） 1、先后用指针式万用表的“R×10”挡和“R×100”挡测量同一只二极管的正向电阻，设两次测量值分别是 Rd1和 Rd2 ，则二者相比为（ A. Rd1>Rd2 B. Rd1=Rd2 C. Rd1

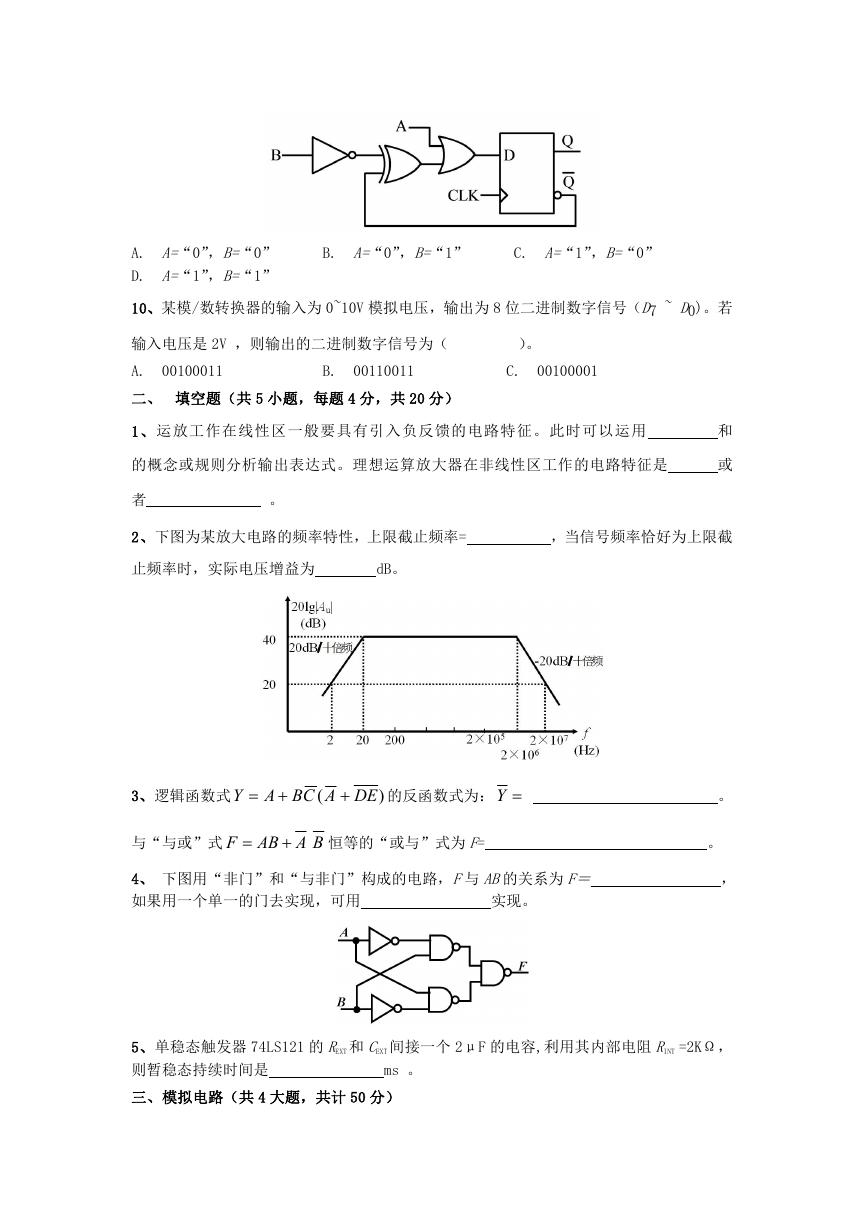

A. A=“0”，B=“0” D. A=“1”，B=“1” B. A=“0”，B=“1” C. A=“1”，B=“0” 10、某模/数转换器的输入为 0~10V 模拟电压，输出为 8 位二进制数字信号（D7 ~ D0)。若输入电压是 2V ，则输出的二进制数字信号为（）。 A. 00100011 B. 00110011 C. 00100001 二、填空题（共 5 小题，每题 4 分，共 20 分） 1、运放工作在线性区一般要具有引入负反馈的电路特征。此时可以运用的概念或规则分析输出表达式。理想运算放大器在非线性区工作的电路特征是和或者。 2、下图为某放大电路的频率特性，上限截止频率= ，当信号频率恰好为上限截止频率时，实际电压增益为 dB。 3、逻辑函数式 Y  ACBA  (  DE ) 的反函数式为： Y 与“与或”式 F AB A B   恒等的“或与”式为 F= 4、下图用“非门”和“与非门”构成的电路，F与 AB的关系为 F＝如果用一个单一的门去实现，可用实现。。。， 5、单稳态触发器 74LS121 的 REXT 和 CEXT 间接一个 2μF 的电容,利用其内部电阻 RINT =2KΩ，则暂稳态持续时间是 ms 。三、模拟电路（共 4 大题，共计 50 分）

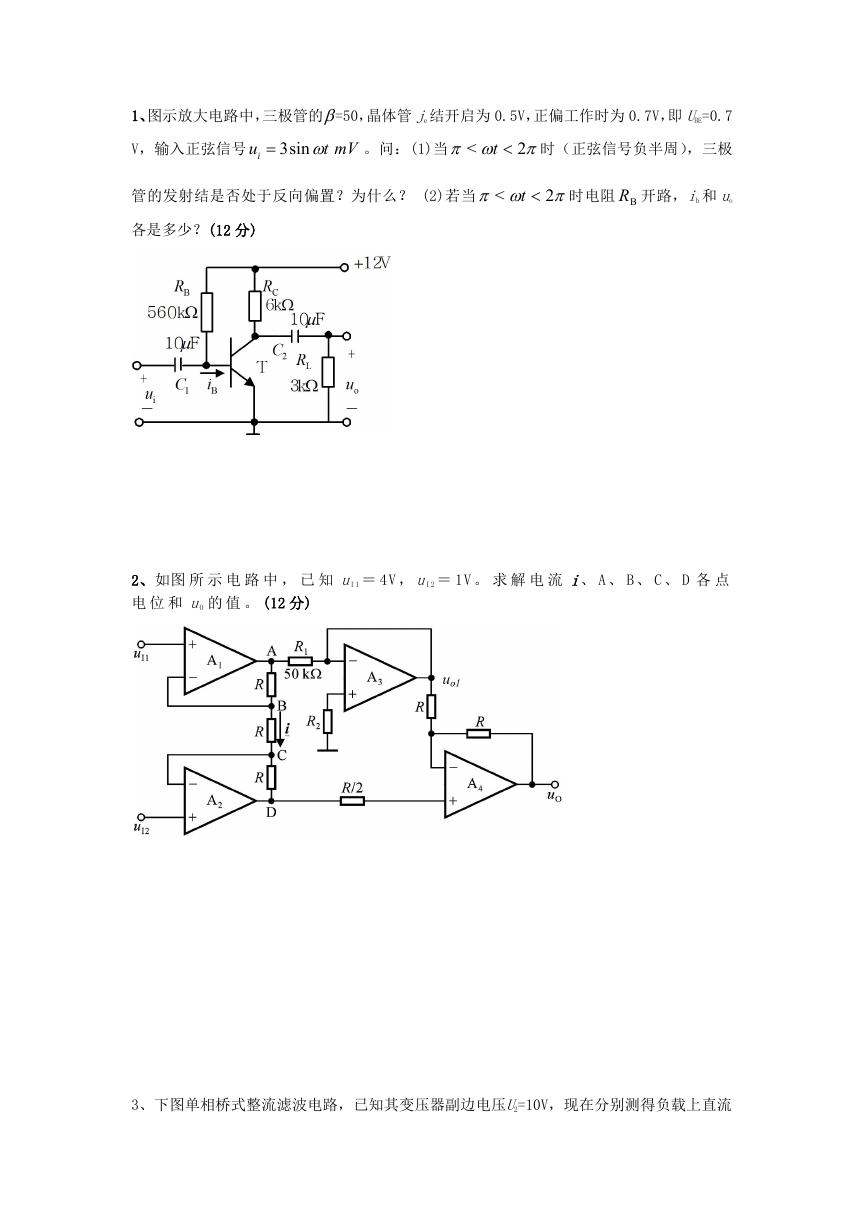

1、图示放大电路中，三极管的=50，晶体管 je 结开启为 0.5V，正偏工作时为 0.7V，即 UBE=0.7 V，输入正弦信号 iu t mV 3sin 。问：(1)当  t < 2 时（正弦信号负半周），三极管的发射结是否处于反向偏置？为什么？ (2)若当各是多少？(12 分)  t < 2 时电阻 BR 开路，ib 和 uo 2、如图所示电路中，已知 uI 1 ＝ 4V ， uI 2 ＝ 1V 。求解电流 i、 A 、 B 、 C 、 D 各点电位和 uO 的值。 (12 分) 3、下图单相桥式整流滤波电路，已知其变压器副边电压U2=10V，现在分别测得负载上直流

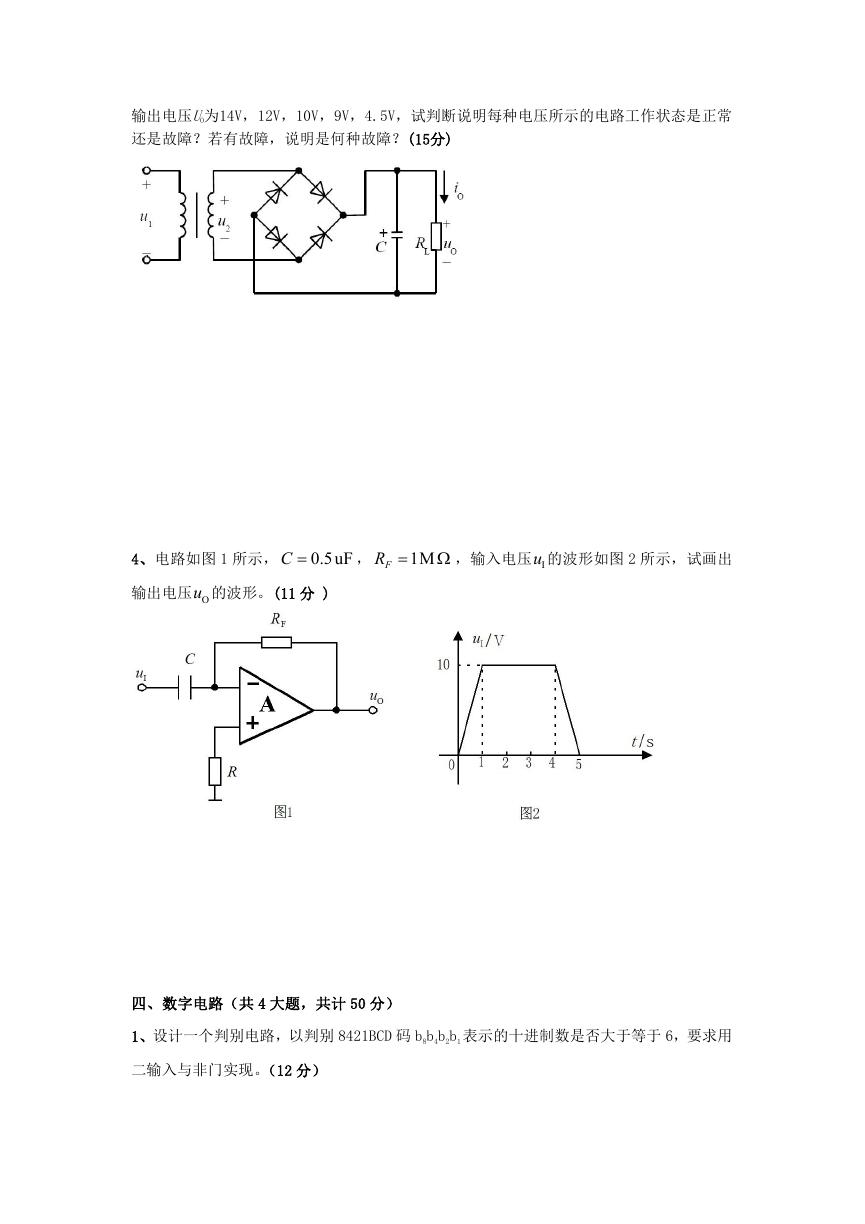

输出电压UO为14V，12V，10V，9V，4.5V，试判断说明每种电压所示的电路工作状态是正常还是故障？若有故障，说明是何种故障？(15分) 4、电路如图 1 所示， C  0.5uF ， 1MFR   ，输入电压uI 的波形如图 2 所示，试画出输出电压uO 的波形。(11 分 ) 四、数字电路（共 4 大题，共计 50 分） 1、设计一个判别电路，以判别 8421BCD 码 b8b4b2b1 表示的十进制数是否大于等于 6，要求用二输入与非门实现。（12 分）

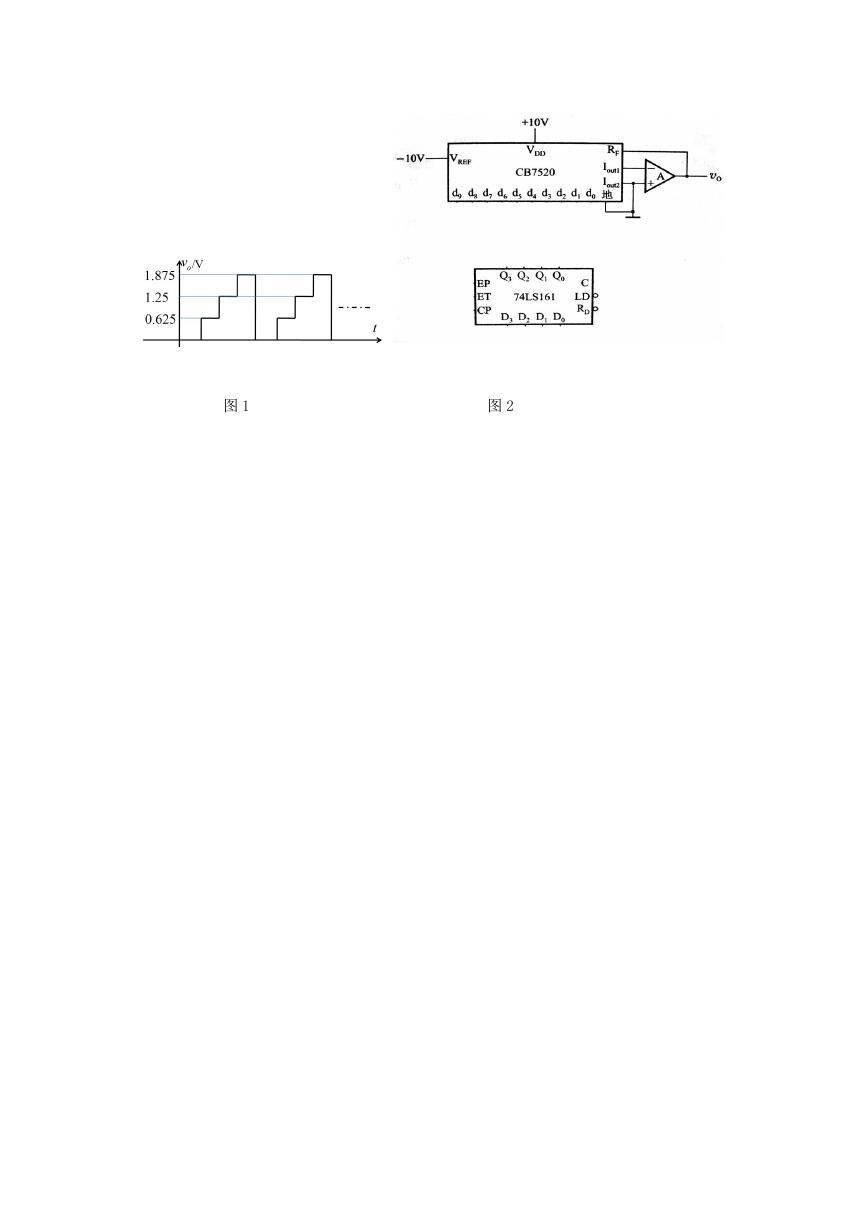

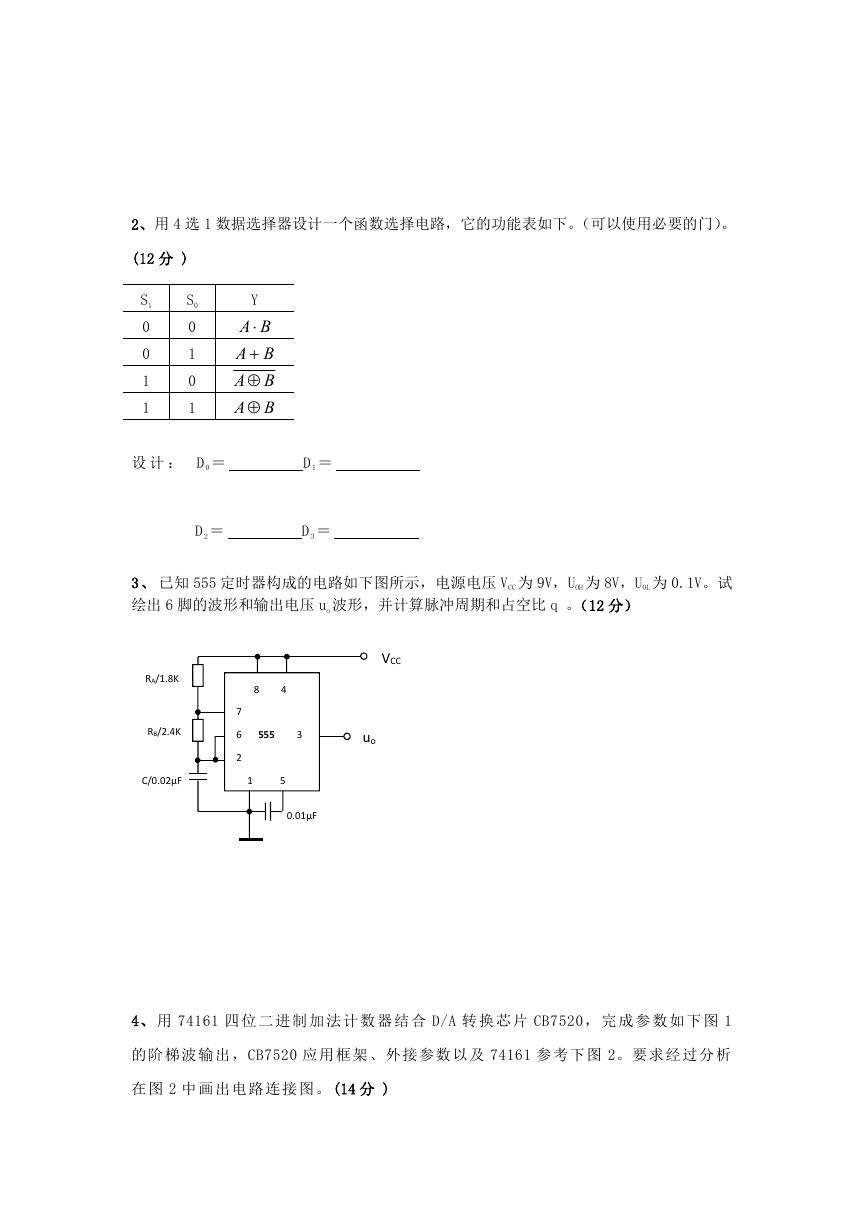

2、用 4 选 1 数据选择器设计一个函数选择电路，它的功能表如下。（可以使用必要的门）。 (12 分 ) S1 0 0 1 1 S0 0 1 0 1 Y BA  BA  A B A B 设计： D 0＝ D 1 ＝ D 2＝ D 3＝ 3、已知 555 定时器构成的电路如下图所示，电源电压 VCC 为 9V，UOH 为 8V，UOL 为 0.1V。试绘出 6 脚的波形和输出电压 uo 波形，并计算脉冲周期和占空比 q 。（12 分） RA/1.8K RB/2.4K VCC 8 4 555 3 uo 7 6 2 C/0.02μF 1 5 0.01μF 4、用 74161 四位二进制加法计数器结合 D/A 转换芯片 CB7520，完成参数如下图 1 的阶梯波输出，CB7520 应用框架、外接参数以及 74161 参考下图 2。要求经过分析在图 2 中画出电路连接图。 (14 分 )

图 1 图 2
