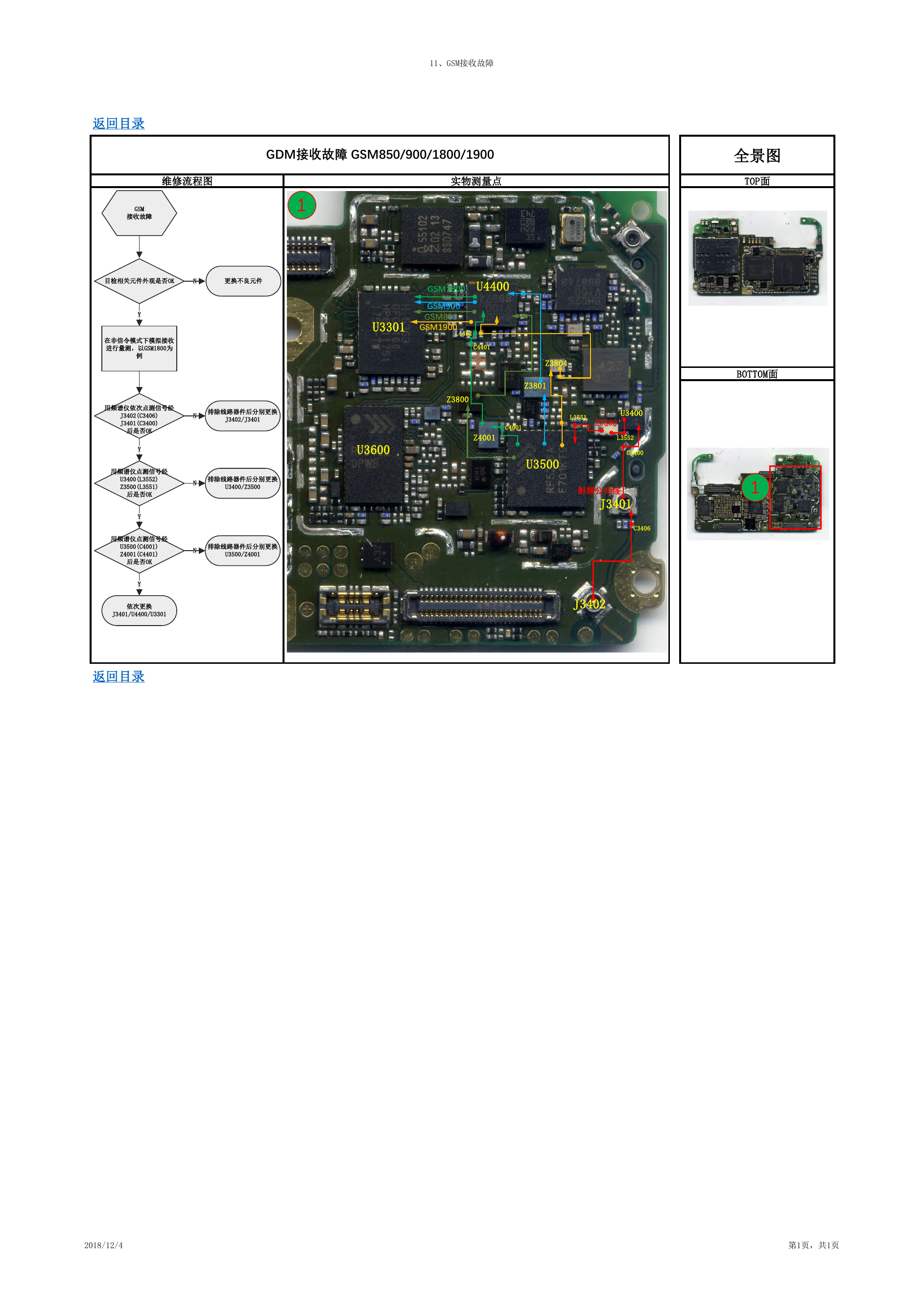

11、GSM接收故障 返回目录 GDM接收故障 GSM850/900/1800/1900 维修流程图 实物测量点 GSM 接收故障 1 目检相关元件外观是否OK N 更换不良元件 Y 在非信令模式下模拟接收 进行量测，以GSM1800为 例 用频谱仪依次点测信号经 J3402(C3406) J3401(C3400) 后是否OK Y 用频谱仪点测信号经 U3400(L3552) Z3500(L3551) 后是否OK Y 用频谱仪点测信号经 U3500(C4001) Z4001(C4401) 后是否OK Y 依次更换 J3401/U4400/U3301 返回目录 N N N 排除线路器件后分别更换 J3402/J3401 排除线路器件后分别更换 U3400/Z3500 排除线路器件后分别更换 U3500/Z4001 GSM1800 U4400 GSM900 GSM850 GSM1900 L4402 U3301 C4401 Z3800 C4001 Z4001 Z3804 Z3801 U3500 U3600 L3551 Z3500 U3400 L3552 C3400 射频公共线 J3401 C3406 主集发射/接收公共线 J3402 全景图 TOP面 BOTTOM面 1 2018/12/4 第1页，共1页
