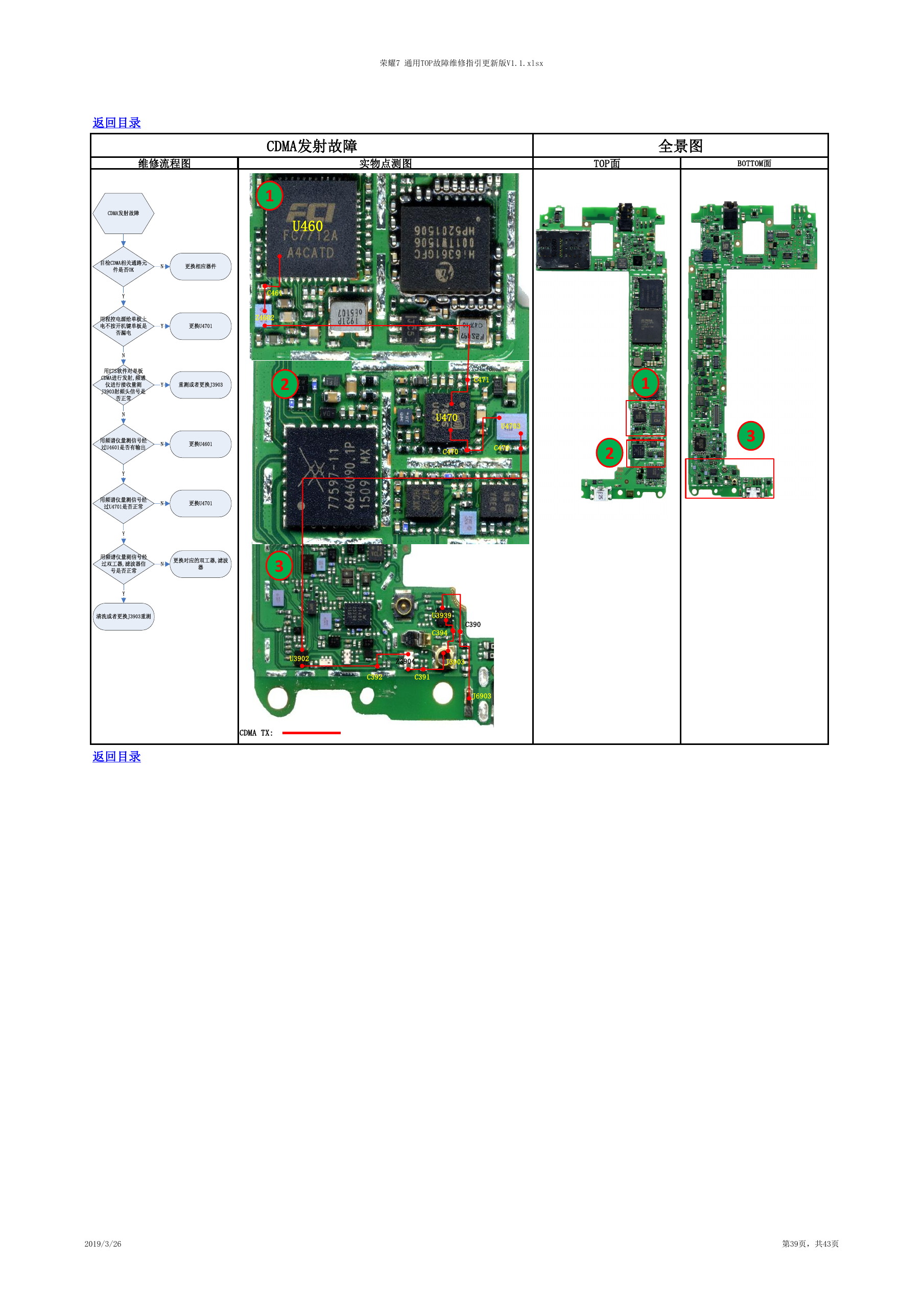

荣耀7 通用TOP故障维修指引更新版V1.1.xlsx 返回目录 维修流程图 实物点测图 TOP面 BOTTOM面 CDMA发射故障 全景图 1 U460 C461 Z4602 2 3 C471 1 U470 C470 U4703 C470 2 3 U3939 C394 C390 U3902 Z3904 J3903 C392 C391 J6903 返回目录 CDMA TX: 2019/3/26 第39页，共43页 CDMA发射故障目检CDMA相关通路元件是否OK更换相应器件用程控电源给单板上电不按开机键单板是否漏电更换U4701用ETS软件对单板CDMA进行发射,频谱仪进行接收量测J3903射频头信号是否正常重测或者更换J3903用频谱仪量测信号经过U4601是否有输出用频谱仪量测信号经过U4701是否正常用频谱仪量测信号经过双工器,滤波器信号是否正常更换U4601更换U4701更换对应的双工器,滤波器清洗或者更换J3903重测NYYYNNYNYNYN
