2006 年江西理工大学机械设计基础考研真题
一、填空题(20 分)
1、当两构件以转动副相连时,其相对速度顺心的位置在___
2、机构处干死点时,传动角等于__。
3、机器的周期性速度波动,可采用___进行调节。
4、直齿圆锥齿轮的参数和几何尺寸通常都以____为基准。
5、就功能而言,一般机器包含四个组成部分∶动力部分、___、控制部分、执行部分。
6、用于轴毂的一种常用联接是_。
7、在静应力工况下,机械零件的强度失效是____。
8、在带传动中,由过载引起的滑动称为_____。
9、滚动轴承中向心类轴承的公称接触角从 0°到____。
10、链传动中滚子链的节数宜采用_____数。
二、选择题(15 分)
较链四杆机构的压力角是指在不计摩擦情况下连杆作用于___上的力与该力作用点速度所夹
锐角。
A、主动件
B、从动件
C、机架
2、两运动副元素的材料一定时,当量摩擦系数取决于__
A、运动副元素的几何形状
B.运动副元素间相对速度的大小
C.运动副元素间作用力的大小
3、对于齿面硬度>350HB 闭式齿轮传动,设计时一般_
A、先按接触强度计算
B.先按弯曲强度计算
C.先按磨损条件计算
4、欲将一匀速旋转运动转换为单向间歇的旋转运动,可采用的机构有__
A、不完全齿轮机构
B、凸轮机构
C、平面四杆机构

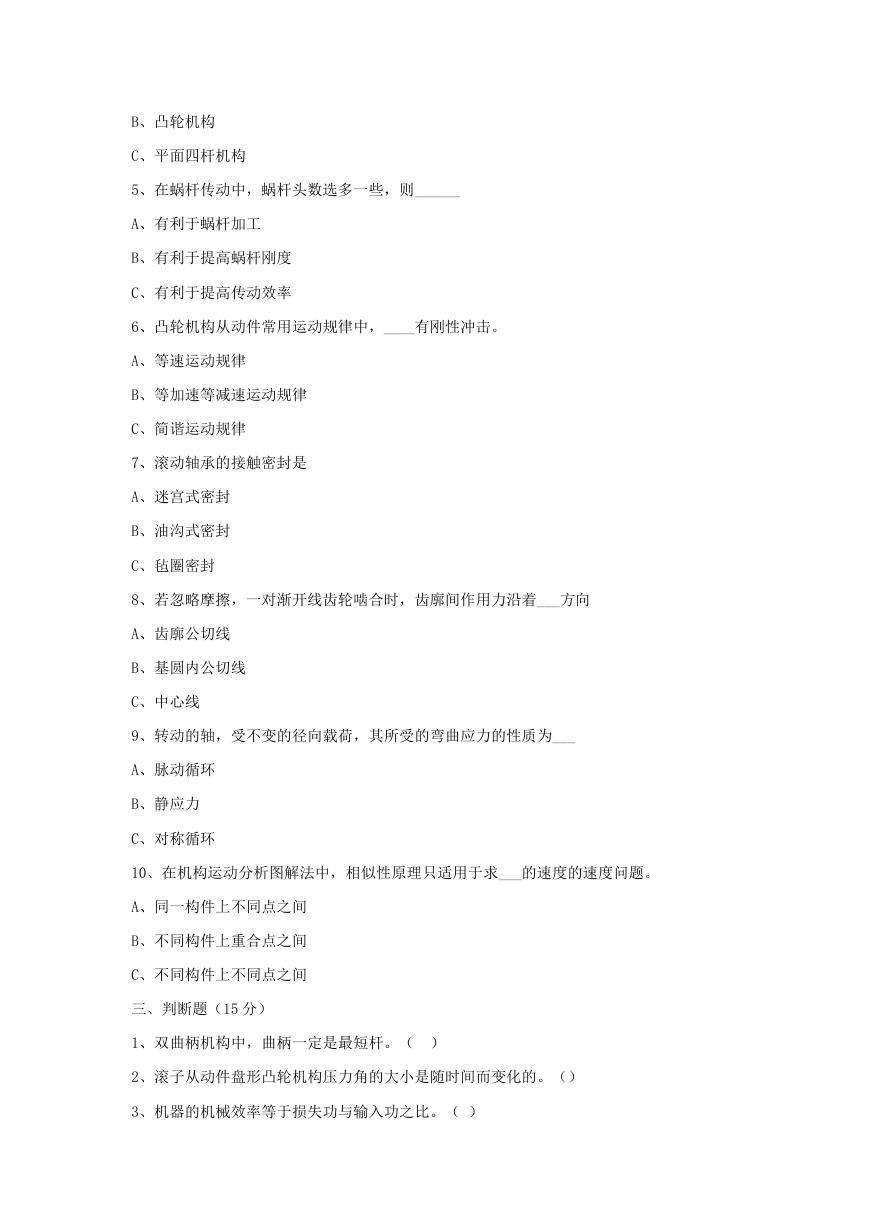

5、在蜗杆传动中,蜗杆头数选多一些,则______
A、有利于蜗杆加工
B、有利于提高蜗杆刚度
C、有利于提高传动效率
6、凸轮机构从动件常用运动规律中,____有刚性冲击。
A、等速运动规律
B、等加速等减速运动规律
C、简谐运动规律
7、滚动轴承的接触密封是
A、迷宫式密封
B、油沟式密封
C、毡圈密封
8、若忽略摩擦,一对渐开线齿轮啮合时,齿廓间作用力沿着___方向
A、齿廓公切线
B、基圆内公切线
C、中心线
9、转动的轴,受不变的径向载荷,其所受的弯曲应力的性质为___
A、脉动循环
B、静应力
C、对称循环
10、在机构运动分析图解法中,相似性原理只适用于求___的速度的速度问题。
A、同一构件上不同点之间
B、不同构件上重合点之间
C、不同构件上不同点之间
三、判断题(15 分)
1、双曲柄机构中,曲柄一定是最短杆。( )
2、滚子从动件盘形凸轮机构压力角的大小是随时间而变化的。()
3、机器的机械效率等于损失功与输入功之比。( )
4、齿轮传动中,当材料相同时,小齿轮和大齿轮接触强度相同。()
5、蜗杆传动中蜗杆的螺旋线方向应与蜗轮的螺旋线方向相反。()
6、负变位齿轮分度圆齿厚小于标准齿轮分度圆齿厚。( )
7、V 带传动中,小带轮的包角不应小于 90°。( )
8、经过动平衡的转子一定是静平衡的。( )
9、满足自锁条件的螺纹联结,即使在冲击、振动或变载荷的情况下,也不会松开。()
10、角接触球轴承应该成对使用,且反向安装。( )
四、分析计算题
1、计算下图所示机构的自由度(若图中含有局部自由度、复合较链和虚约束等情况时,应
具体指出),并高副低代、拆画杆组、定出机构的级别(20 分)
