第一章永远的”hello world”

章节简介

基础篇---最简单的Nios II

硬件设计

建立新项目

设计项目顶层文件

进行Qsys系统设计

添加Nios II核

添加On-Chip Memory(RAM)核

添加System ID Peripheral核

添加JTAG UART核

完成Qsys设计的后续工作

指定NIos II的复位和异常地址

连接复位信号

进行基地址分配

进行中断号的分配

生成Qsys系统

添加Qsys组件到项目顶层文件

加入Quartus II IP File文件

添加锁相环

进行逻辑连接和生成管脚

配置芯片

编译项目

分配物理针脚

软件设计

运行项目

进阶篇---揭开Nios II背后的秘密（前篇）

Nios II 架构

寄存器组(Registers)

通用寄存器组(General Purpose Registers)

控制寄存器组(Control Registers)

影子寄存器组(Shadow Register Sets)

构建Qsys系统的流程

Qsys系统输出文件

构建软件系统的流程

编译软件项目之前系统的输出文件

软件应用层

create-this-app

hello_world.c

板级开发包(BSP)

linker.x（代码解读）

linker.h

alt_sys_init.c

system.h

settings.bsp

create-this-bsp

编译软件项目之后系统的输出文件

hello_world.elf

hello_world.map

hello_world.objdump

Run as Nios II Hardware的综合分析

crt0.S（代码解读）

alt_load.c（代码解读）

alt_main.c（代码解读）

Run as Nios II Hardware的分析验证

Run as Nios II Hardware的流程图

小结

第二章存储篇之“SDRAM”

章节简介

基础篇---如何使用SDRAM

硬件设计

建立新项目

修改Qsys系统

添加SDRAM Controller核

重新生成Qsys系统

更新Quartus II中的kernel组件

修改锁相环

更新Quartus II中的PLL组件

添加自定义组件dynamic_phase_shift

PLL的引脚含义

动态相移阶段的时序图

更新Quartus II中的dynamic_phase_shift组件

再次修改Qsys系统

添加三个PIO核

添加DMA核

重新生成Qsys系统

更新Quartus II中的组件

分配物理针脚

编译项目

软件设计

对相移使用ModelSim SE进行仿真验证

在Nios II Software Build Tools for Eclipse中启动ModelSim

修改kernel_tb.v文件

修改msim_setup.tcl文件

建立波形配置文件

运行仿真

在开发版中运行项目

进阶篇???

小结

关于内存位宽的问题

关于SDRAM引脚输出的问题

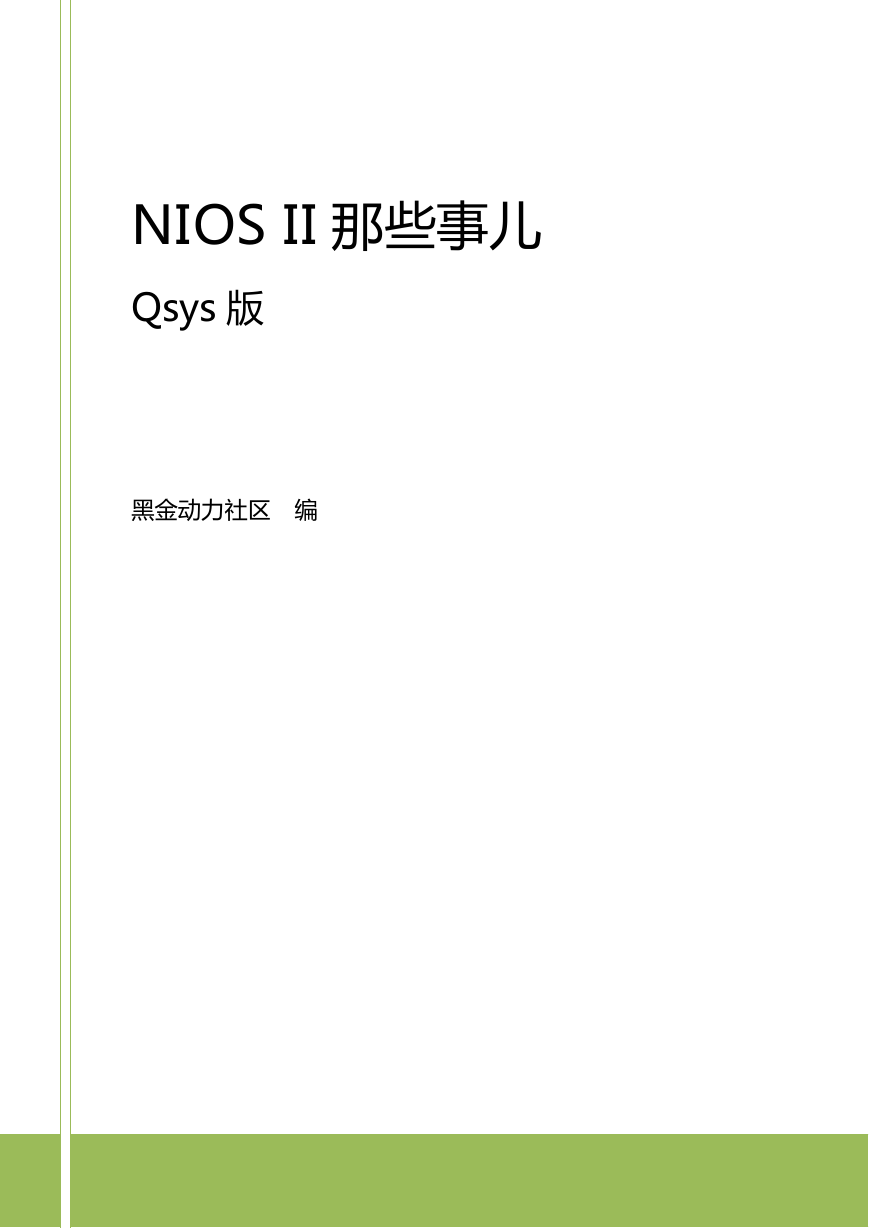

NIOS II 那些事儿 Qsys 版黑金动力社区编

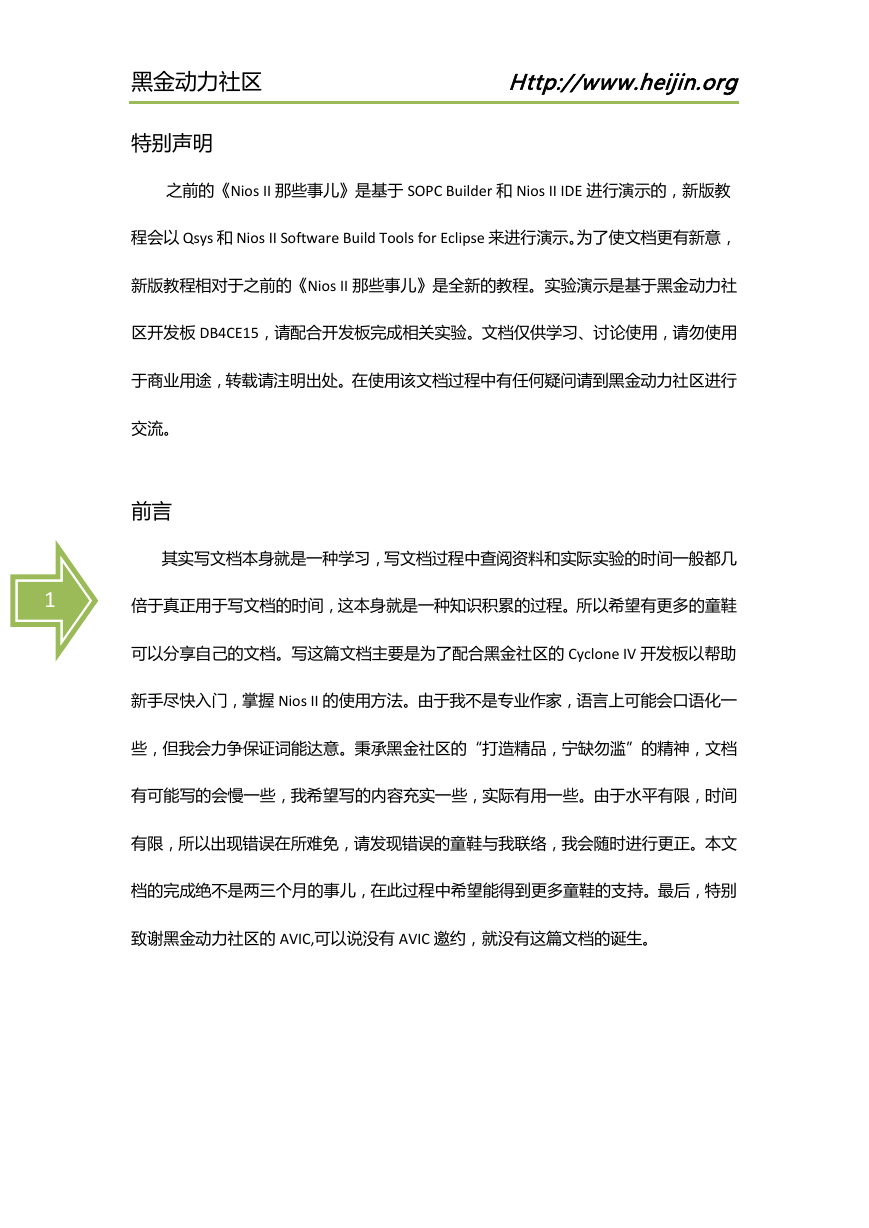

黑金动力社区 Http://www.heijin.org 特别声明之前的《Nios II 那些事儿》是基于 SOPC Builder 和 Nios II IDE 进行演示的，新版教程会以 Qsys 和 Nios II Software Build Tools for Eclipse 来进行演示。为了使文档更有新意，新版教程相对于之前的《Nios II 那些事儿》是全新的教程。实验演示是基于黑金动力社区开发板 DB4CE15，请配合开发板完成相关实验。文档仅供学习、讨论使用，请勿使用于商业用途，转载请注明出处。在使用该文档过程中有任何疑问请到黑金动力社区进行交流。前言其实写文档本身就是一种学习，写文档过程中查阅资料和实际实验的时间一般都几 1 倍于真正用于写文档的时间，这本身就是一种知识积累的过程。所以希望有更多的童鞋可以分享自己的文档。写这篇文档主要是为了配合黑金社区的 Cyclone IV 开发板以帮助新手尽快入门，掌握 Nios II 的使用方法。由于我不是专业作家，语言上可能会口语化一些，但我会力争保证词能达意。秉承黑金社区的“打造精品，宁缺勿滥”的精神，文档有可能写的会慢一些，我希望写的内容充实一些，实际有用一些。由于水平有限，时间有限，所以出现错误在所难免，请发现错误的童鞋与我联络，我会随时进行更正。本文档的完成绝不是两三个月的事儿，在此过程中希望能得到更多童鞋的支持。最后，特别致谢黑金动力社区的 AVIC,可以说没有 AVIC 邀约，就没有这篇文档的诞生。

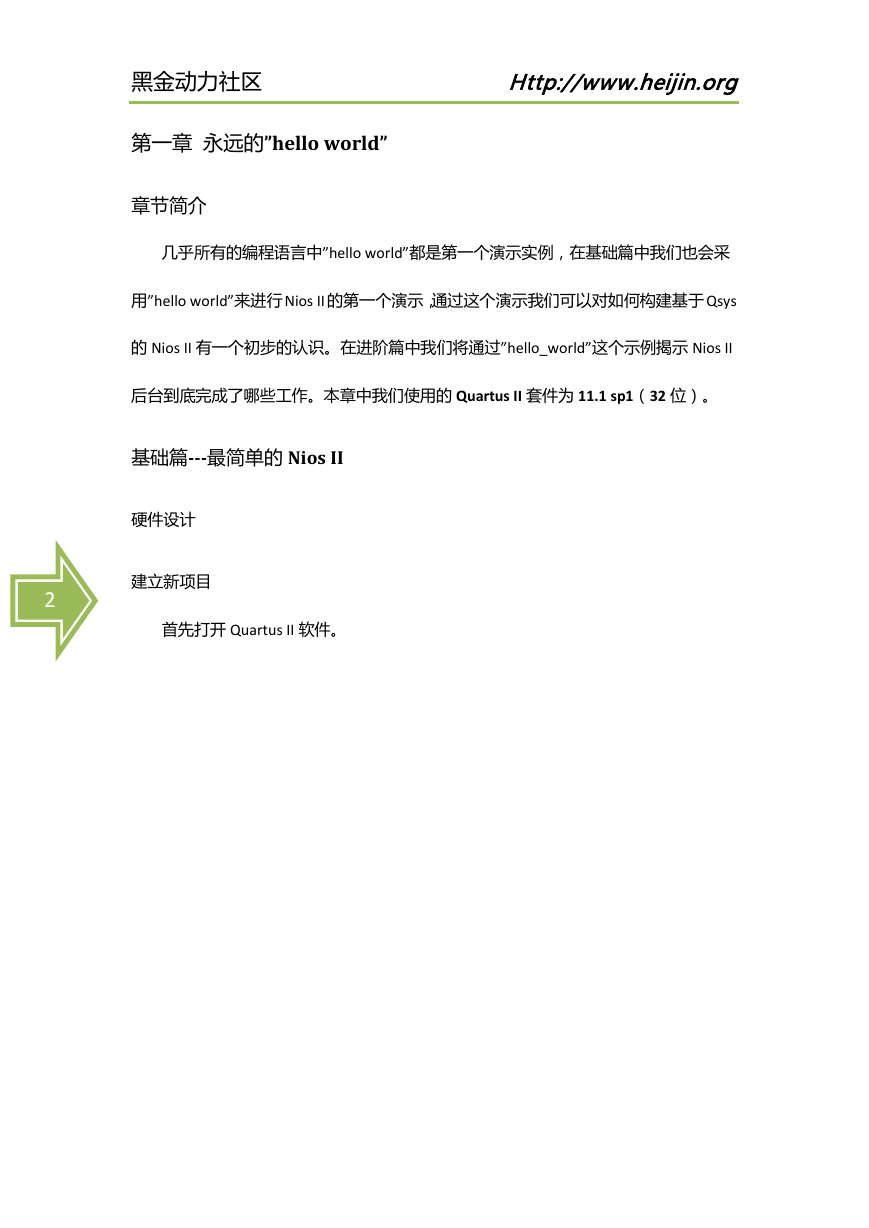

黑金动力社区 Http://www.heijin.org 第一章永远的”hello world” 章节简介几乎所有的编程语言中”hello world”都是第一个演示实例，在基础篇中我们也会采用”hello world”来进行 Nios II的第一个演示，通过这个演示我们可以对如何构建基于 Qsys 的 Nios II 有一个初步的认识。在进阶篇中我们将通过”hello_world”这个示例揭示 Nios II 后台到底完成了哪些工作。本章中我们使用的 Quartus II 套件为 11.1 sp1（32 位）。基础篇---最简单的 Nios II 硬件设计建立新项目 2 首先打开 Quartus II 软件。

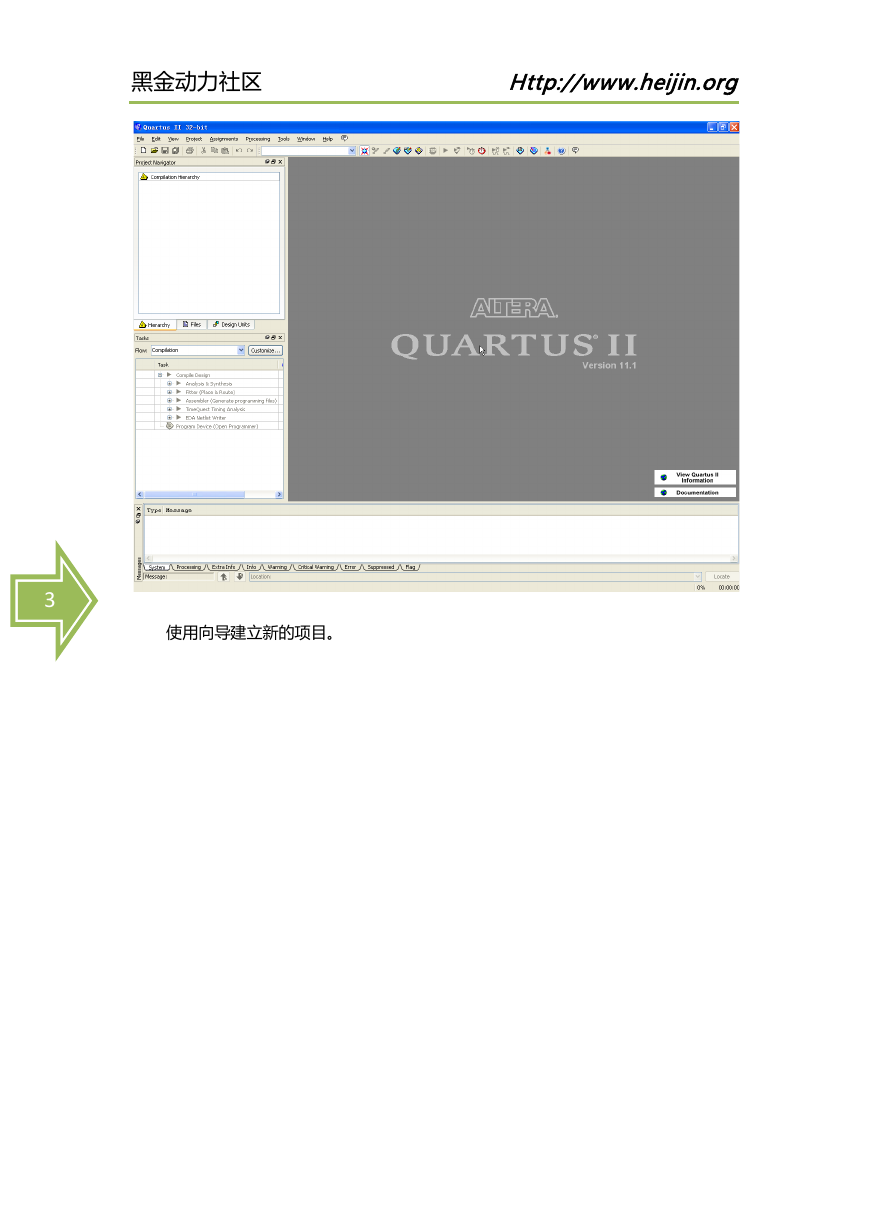

黑金动力社区 Http://www.heijin.org 3 使用向导建立新的项目。

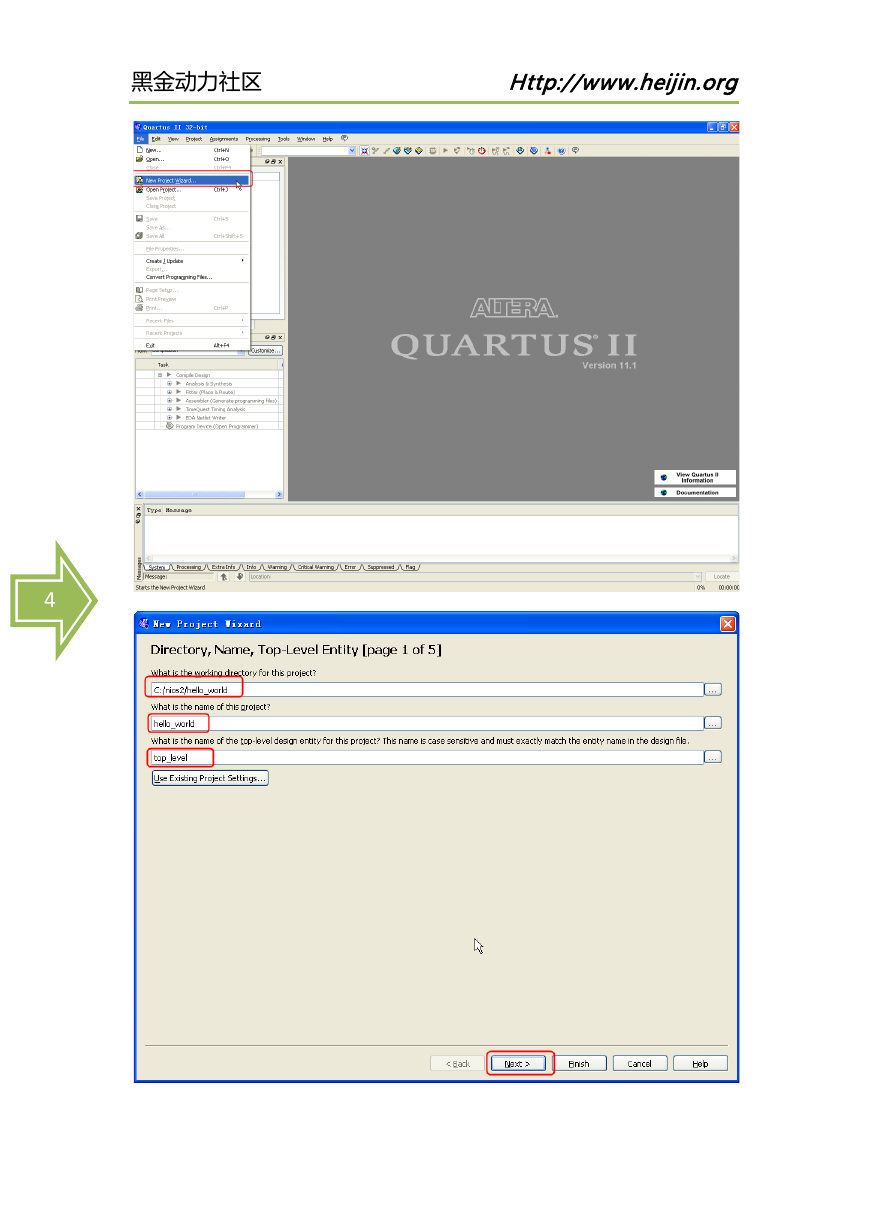

黑金动力社区 Http://www.heijin.org 4

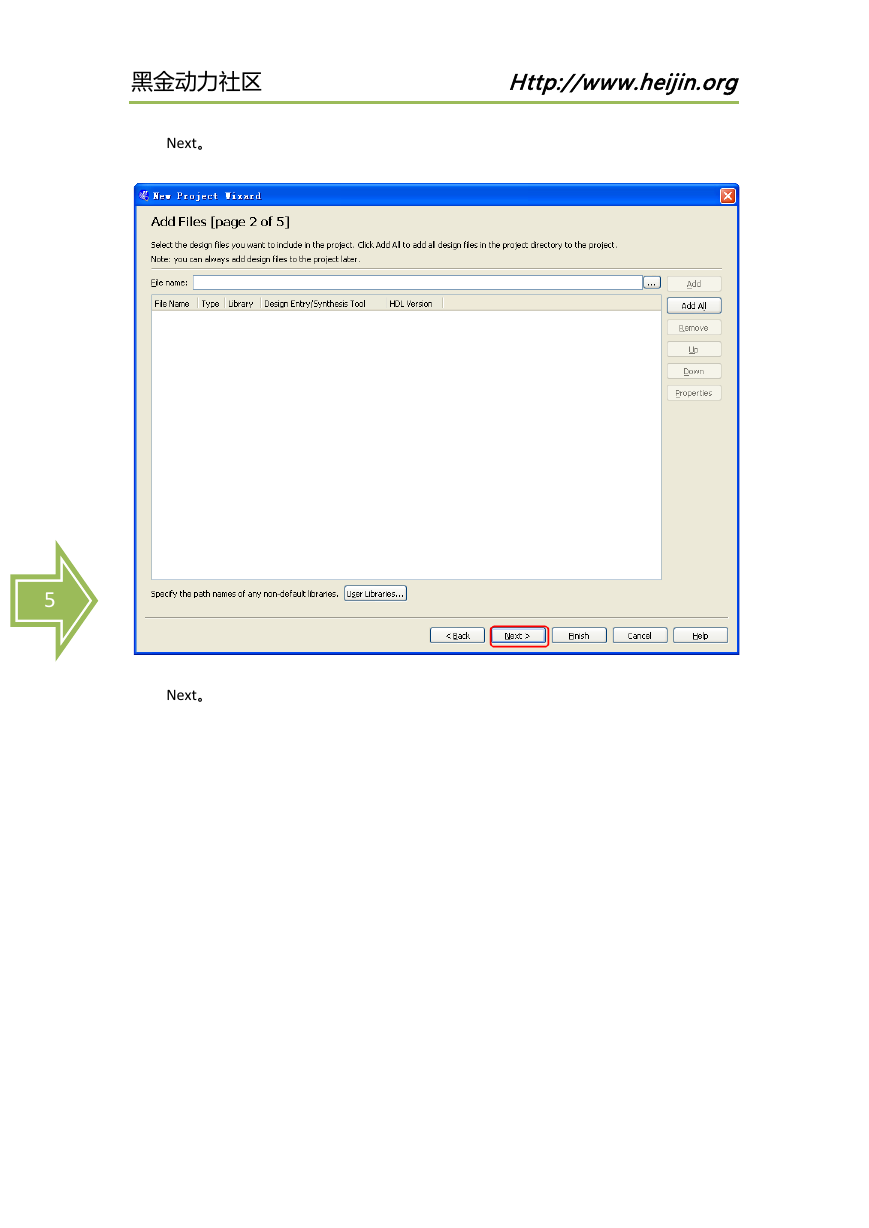

黑金动力社区 Http://www.heijin.org Next。 5 Next。

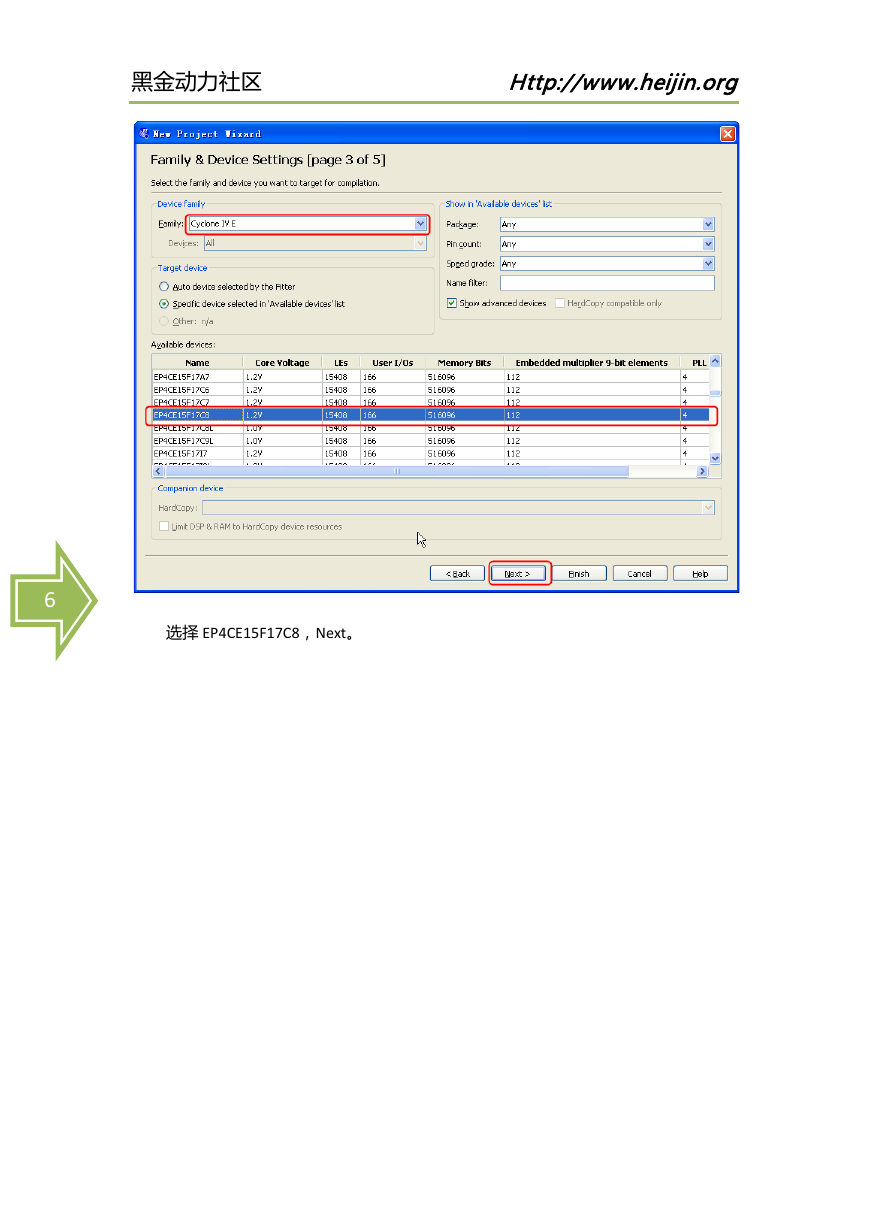

黑金动力社区 Http://www.heijin.org 6 选择 EP4CE15F17C8，Next。

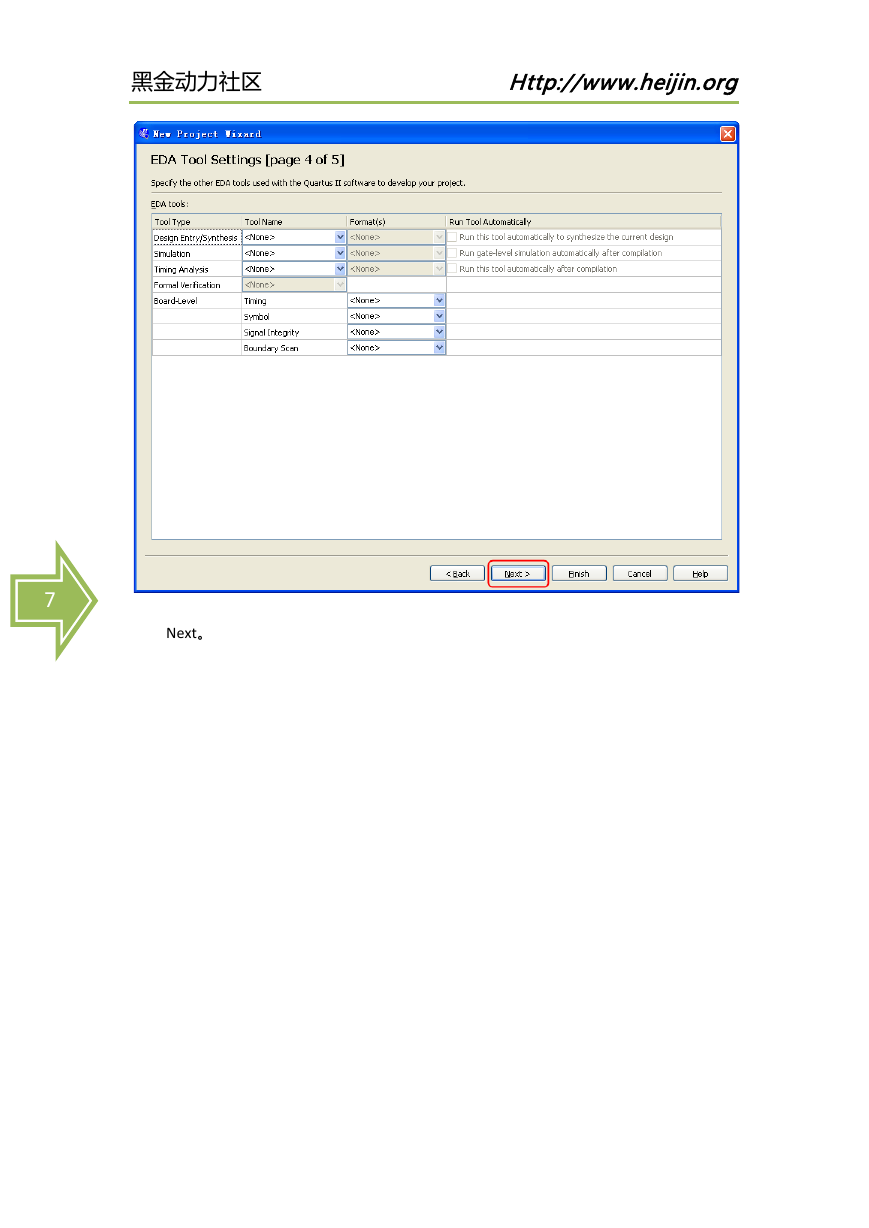

黑金动力社区 Http://www.heijin.org 7 Next。
