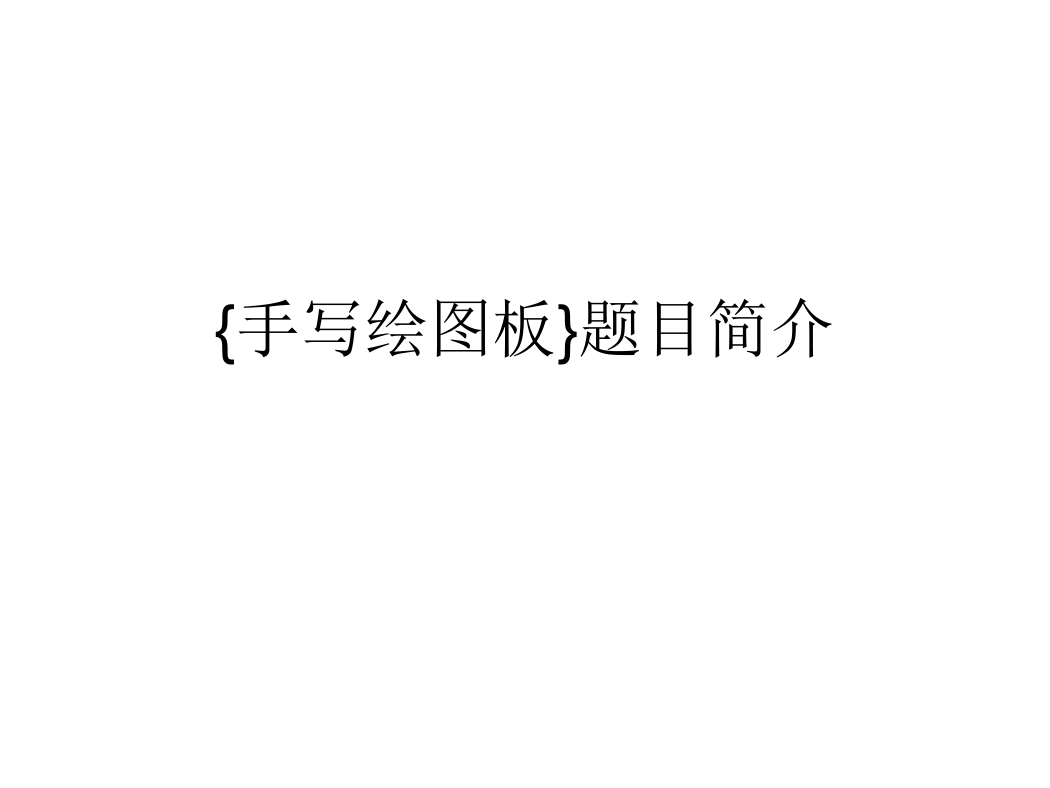

{手写绘图板}题目简介

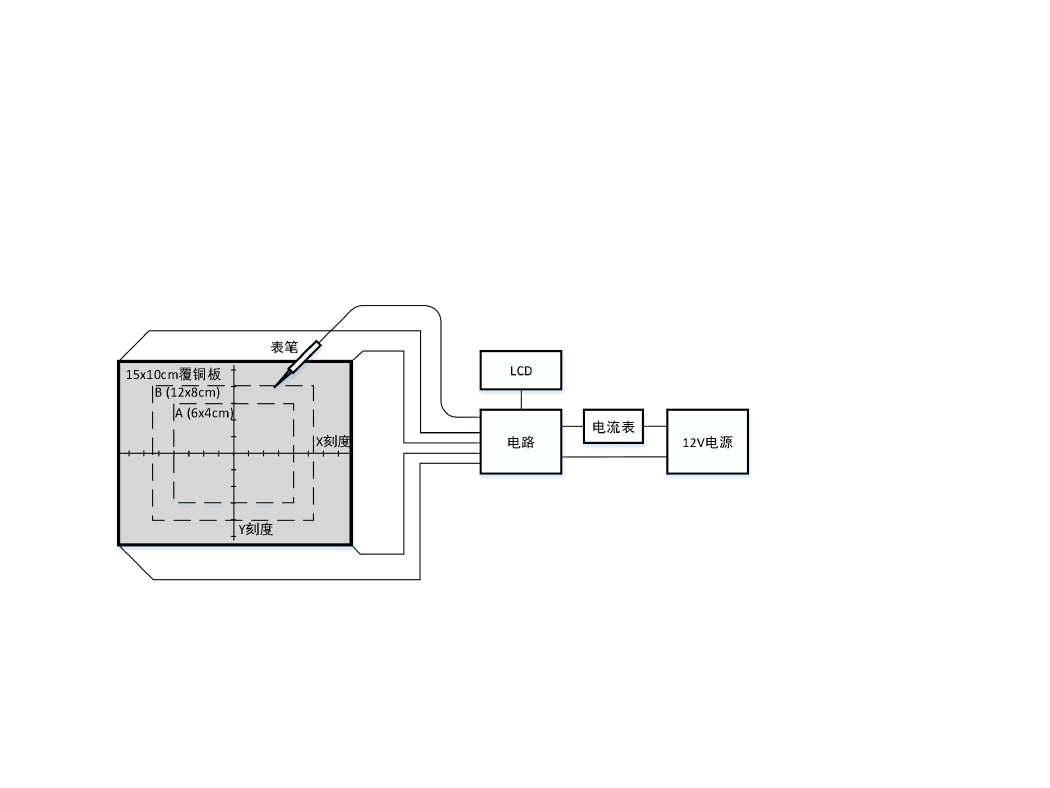

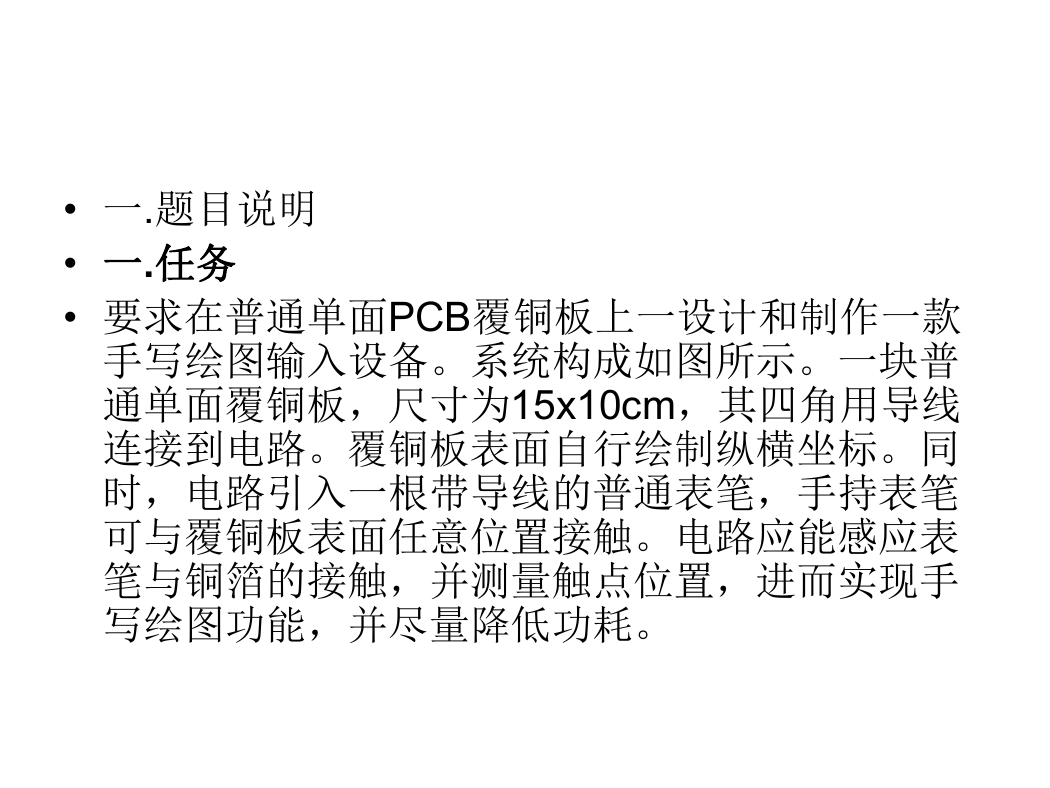

• 一.题目说明 • 一.任务 • 要求在普通单面PCB覆铜板上一设计和制作一款手写绘图输入设备。系统构成如图所示。一块普通单面覆铜板，尺寸为15x10cm，其四角用导线连接到电路。覆铜板表面自行绘制纵横坐标。同时，电路引入一根带导线的普通表笔，手持表笔可与覆铜板表面任意位置接触。电路应能感应表笔与铜箔的接触，并测量触点位置，进而实现手写绘图功能，并尽量降低功耗。

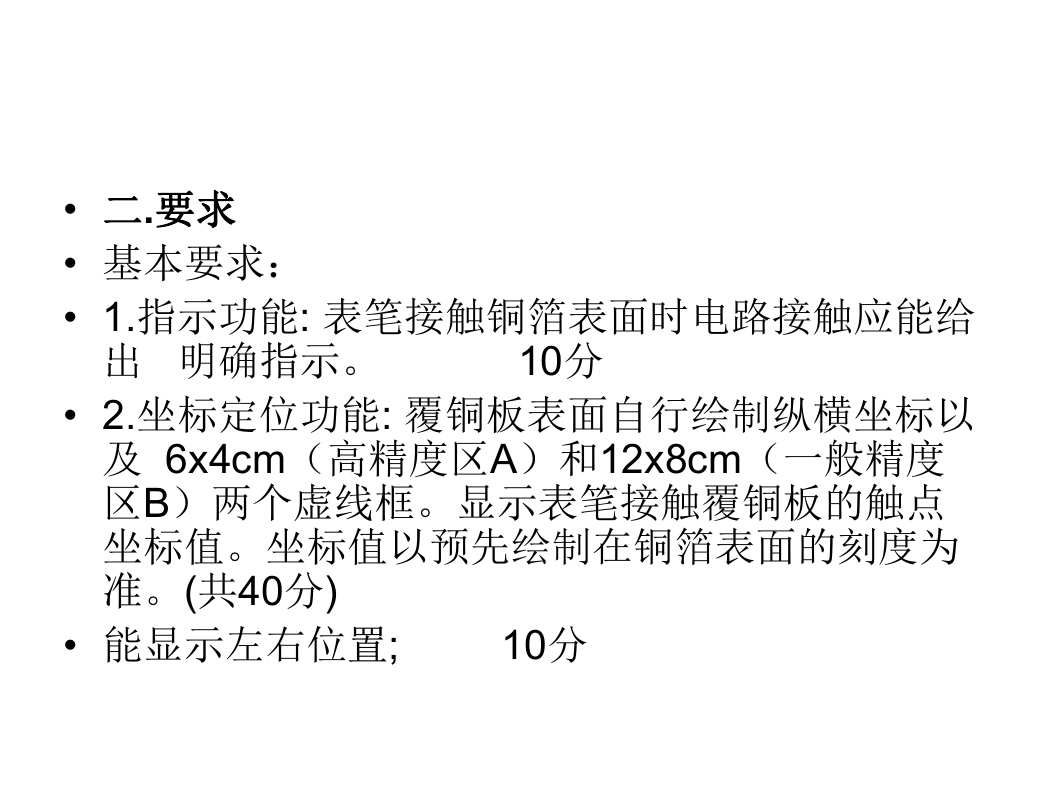

• 二.要求 • 基本要求： • 1.指示功能: 表笔接触铜箔表面时电路接触应能给出明确指示。 10分 • 2.坐标定位功能: 覆铜板表面自行绘制纵横坐标以及 6x4cm（高精度区A）和12x8cm（一般精度区B）两个虚线框。显示表笔接触覆铜板的触点坐标值。坐标值以预先绘制在铜箔表面的刻度为准。(共40分) • 能显示左右位置; 10分

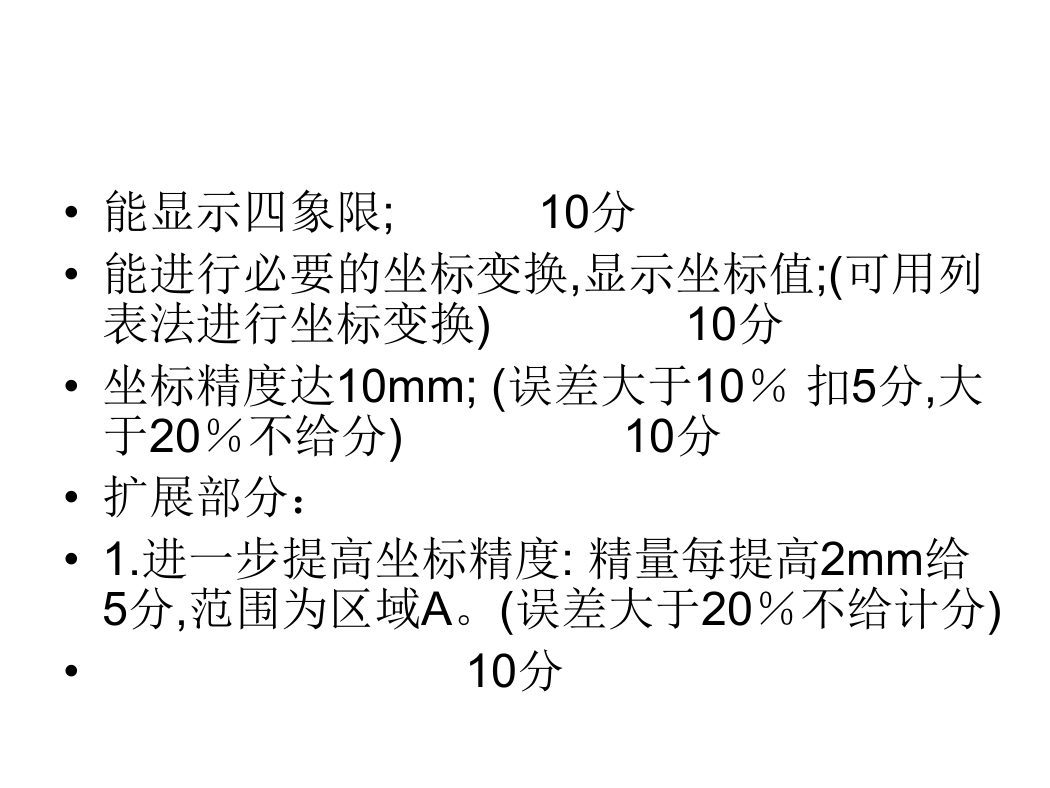

• 能显示四象限; 10分 • 能进行必要的坐标变换,显示坐标值;(可用列表法进行坐标变换) 10分 • 坐标精度达10mm; (误差大于10％扣5分,大于20％不给分) 10分 • 扩展部分： • 1.进一步提高坐标精度: 精量每提高2mm给 5分,范围为区域A。(误差大于20％不给计分) • 10分

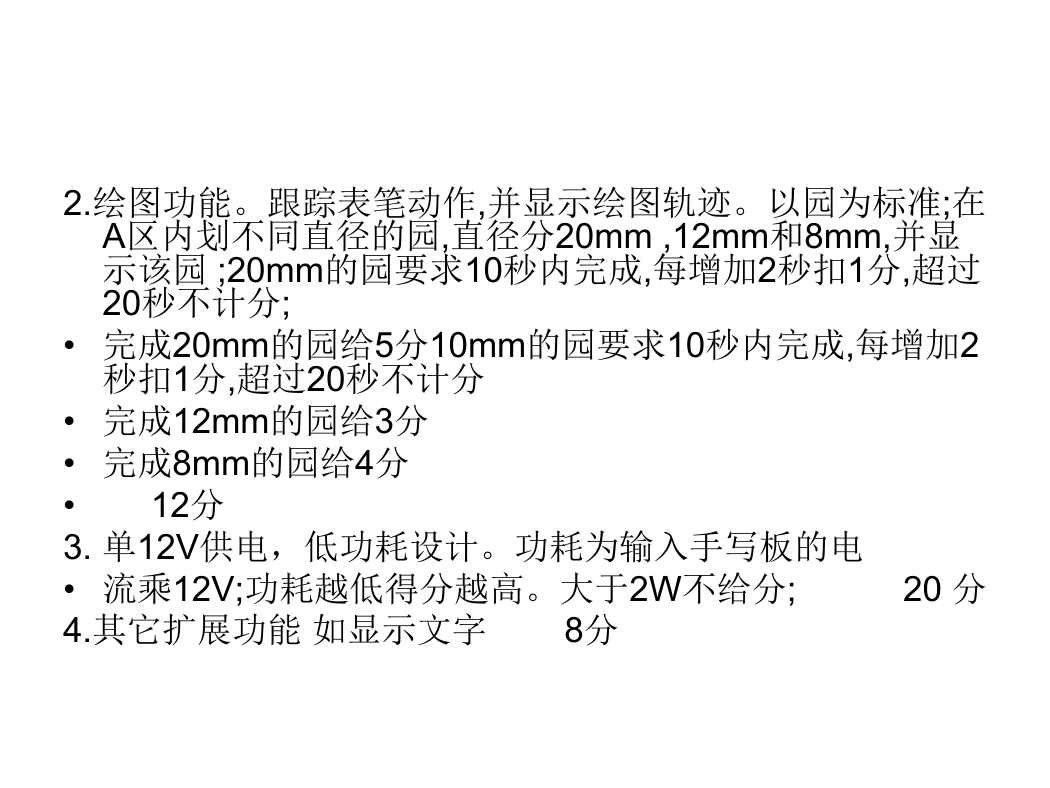

2.绘图功能。跟踪表笔动作,并显示绘图轨迹。以园为标准;在 A区内划不同直径的园,直径分20mm ,12mm和8mm,并显示该园 ;20mm的园要求10秒内完成,每增加2秒扣1分,超过 20秒不计分; • 完成20mm的园给5分10mm的园要求10秒内完成,每增加2 秒扣1分,超过20秒不计分 12分 • 完成12mm的园给3分 • 完成8mm的园给4分 • 3. 单12V供电，低功耗设计。功耗为输入手写板的电 • 流乘12V;功耗越低得分越高。大于2W不给分; 20 分 4.其它扩展功能如显示文字 8分

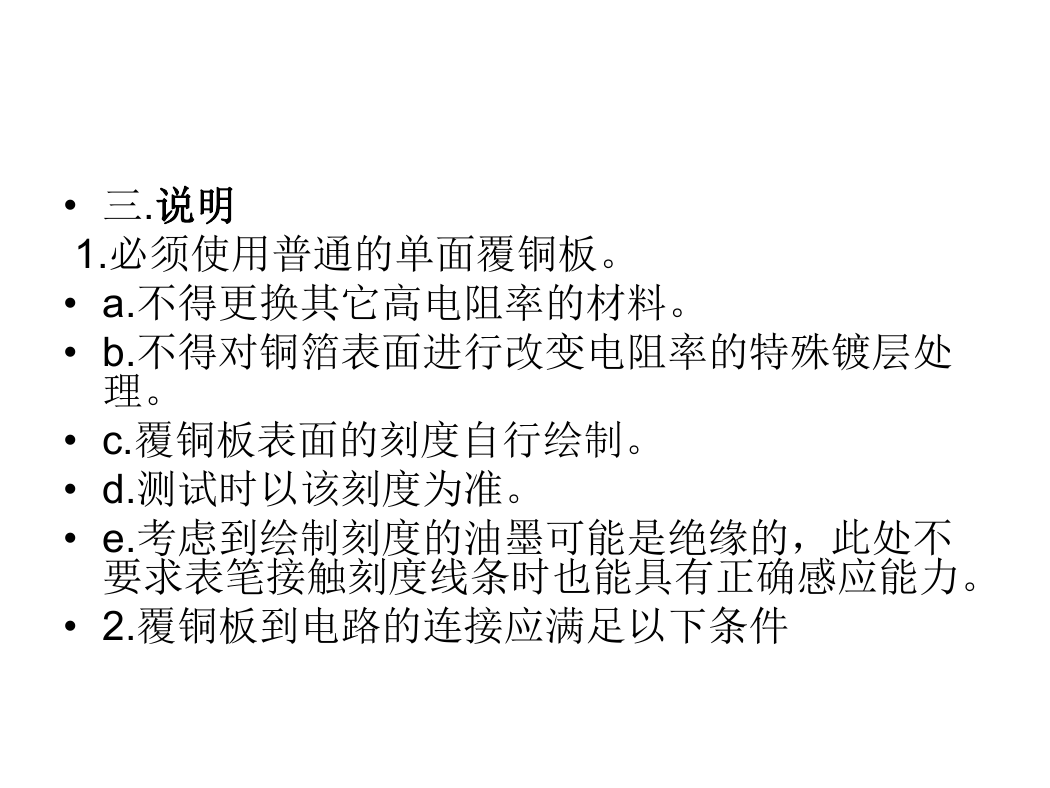

• 三.说明 1.必须使用普通的单面覆铜板。 • a.不得更换其它高电阻率的材料。 • b.不得对铜箔表面进行改变电阻率的特殊镀层处理。 • c.覆铜板表面的刻度自行绘制。 • d.测试时以该刻度为准。 • e.考虑到绘制刻度的油墨可能是绝缘的，此处不要求表笔接触刻度线条时也能具有正确感应能力。 • 2.覆铜板到电路的连接应满足以下条件

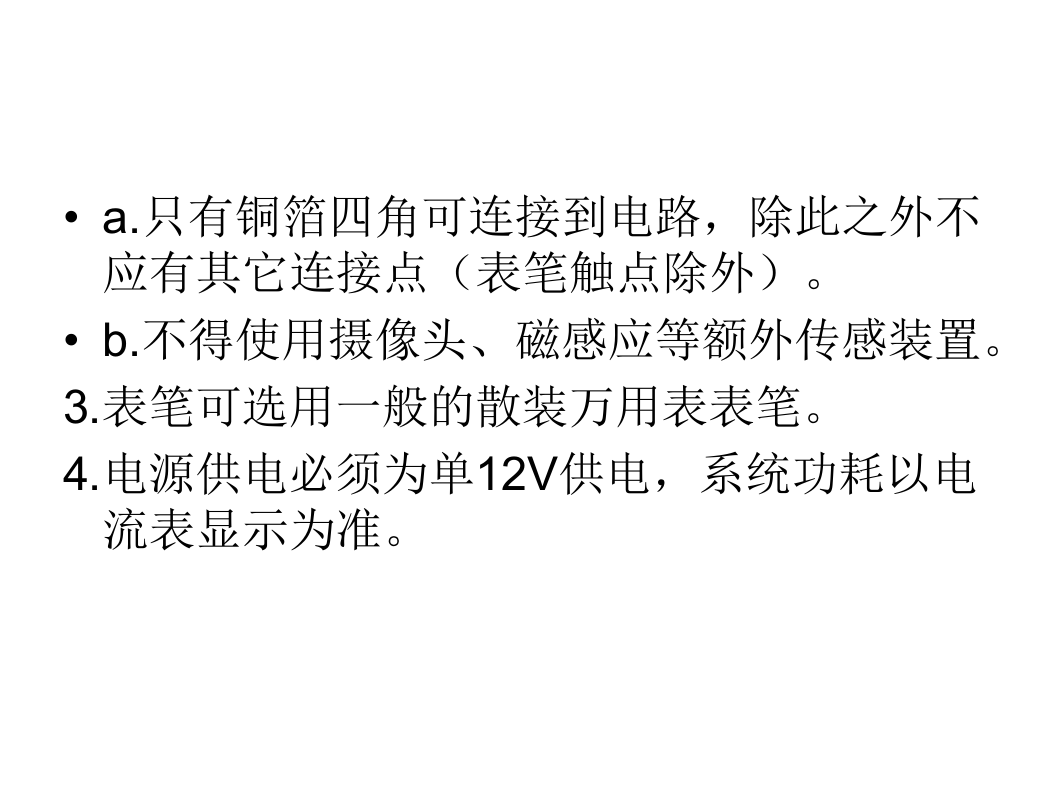

• a.只有铜箔四角可连接到电路，除此之外不应有其它连接点（表笔触点除外）。 • b.不得使用摄像头、磁感应等额外传感装置。 3.表笔可选用一般的散装万用表表笔。 4.电源供电必须为单12V供电，系统功耗以电流表显示为准。
