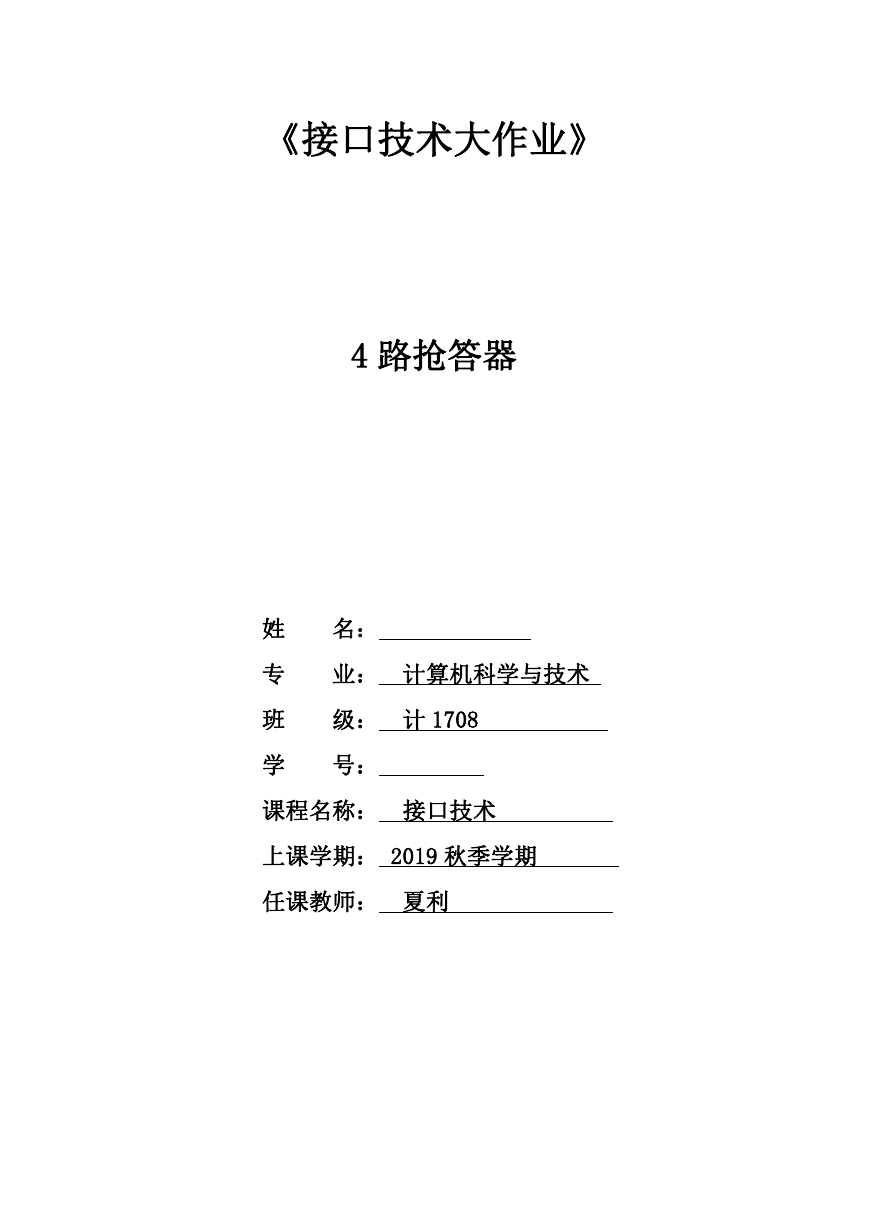

《接口技术大作业》 4 路抢答器姓专班学名：业：计算机科学与技术级：计 1708 号：课程名称：接口技术上课学期： 2019 秋季学期任课教师：夏利

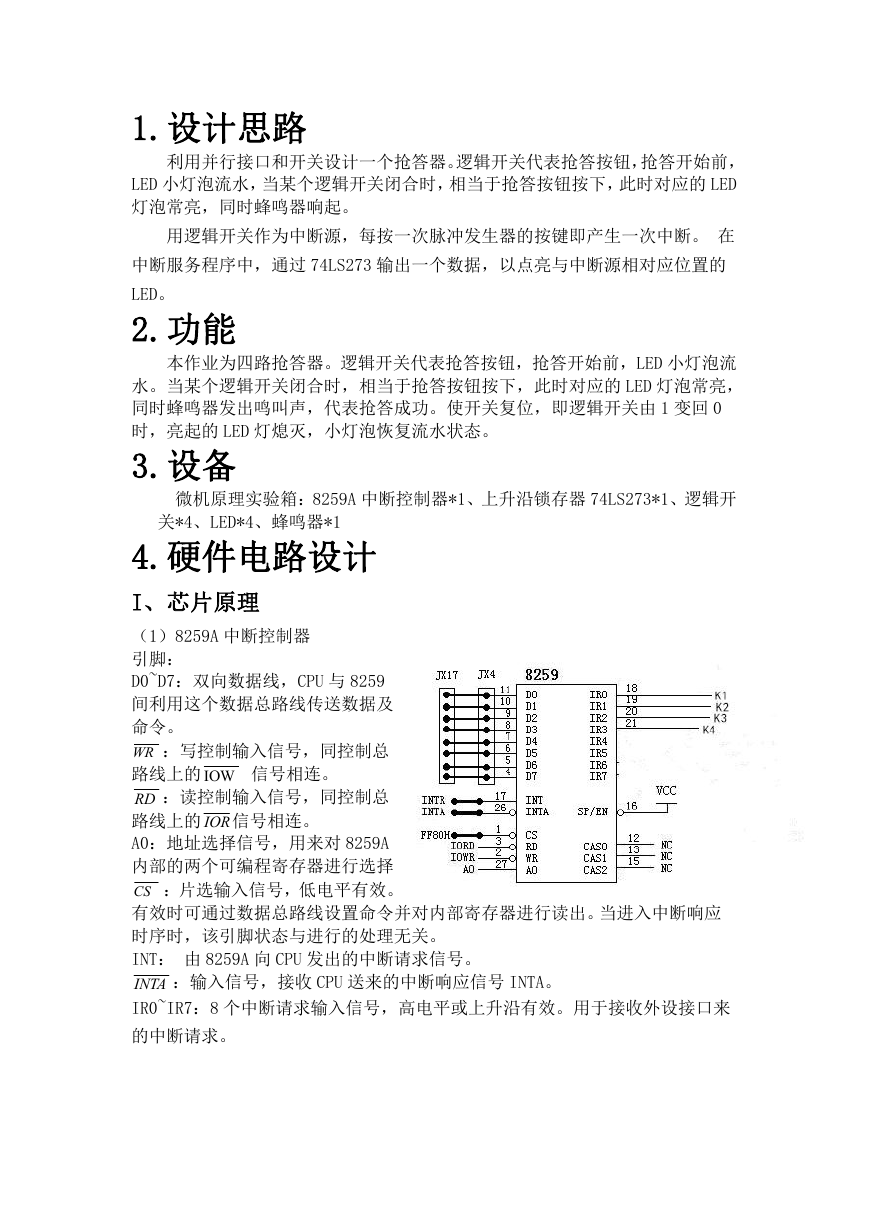

1.设计思路利用并行接口和开关设计一个抢答器。逻辑开关代表抢答按钮，抢答开始前， LED 小灯泡流水，当某个逻辑开关闭合时，相当于抢答按钮按下，此时对应的 LED 灯泡常亮，同时蜂鸣器响起。用逻辑开关作为中断源，每按一次脉冲发生器的按键即产生一次中断。在中断服务程序中，通过 74LS273 输出一个数据，以点亮与中断源相对应位置的 LED。 2.功能本作业为四路抢答器。逻辑开关代表抢答按钮，抢答开始前，LED 小灯泡流水。当某个逻辑开关闭合时，相当于抢答按钮按下，此时对应的 LED 灯泡常亮，同时蜂鸣器发出鸣叫声，代表抢答成功。使开关复位，即逻辑开关由 1 变回 0 时，亮起的 LED 灯熄灭，小灯泡恢复流水状态。 3.设备微机原理实验箱：8259A 中断控制器*1、上升沿锁存器 74LS273*1、逻辑开关*4、LED*4、蜂鸣器*1 4.硬件电路设计 I、芯片原理（1）8259A 中断控制器引脚： D0~D7：双向数据线，CPU 与 8259 间利用这个数据总路线传送数据及命令。 WR ：写控制输入信号，同控制总路线上的 IOW 信号相连。 RD ：读控制输入信号，同控制总路线上的 IOR 信号相连。 A0：地址选择信号，用来对 8259A 内部的两个可编程寄存器进行选择。 CS ：片选输入信号，低电平有效。有效时可通过数据总路线设置命令并对内部寄存器进行读出。当进入中断响应时序时，该引脚状态与进行的处理无关。 INT：由 8259A 向 CPU 发出的中断请求信号。 INTA ：输入信号，接收 CPU 送来的中断响应信号 INTA。 IR0~IR7：8 个中断请求输入信号，高电平或上升沿有效。用于接收外设接口来的中断请求。

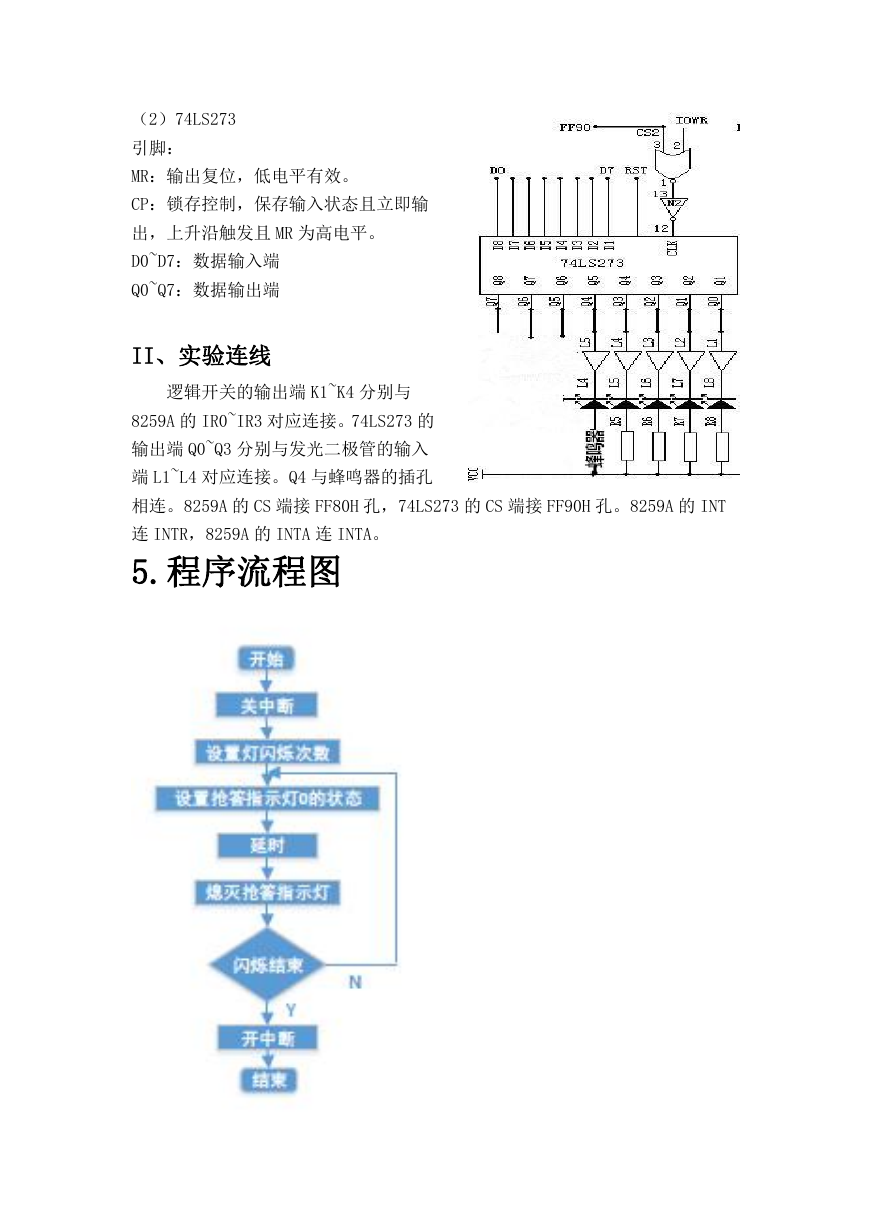

（2）74LS273 引脚： MR：输出复位，低电平有效。 CP：锁存控制，保存输入状态且立即输出，上升沿触发且 MR 为高电平。 D0~D7：数据输入端 Q0~Q7：数据输出端 II、实验连线逻辑开关的输出端 K1~K4 分别与 8259A 的 IR0~IR3 对应连接。74LS273 的输出端 Q0~Q3 分别与发光二极管的输入端 L1~L4 对应连接。Q4 与蜂鸣器的插孔相连。8259A 的 CS 端接 FF80H 孔，74LS273 的 CS 端接 FF90H 孔。8259A 的 INT 连 INTR，8259A 的 INTA 连 INTA。 5.程序流程图

6.程序代码 CODE SEGMENT ASSUME CS:CODE INTPORT1 EQU 0FF80H INTPORT2 EQU 0FF81H INTQ0 EQU INTREEUP0 INTQ1 EQU INTREEUP1 INTQ2 EQU INTREEUP2 INTQ3 EQU INTREEUP3 ORG 12D0H START: JMP START0 INTCNT DB ? DATA1: DB 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H,88H,83H,0C6H,0A1H DB 86H,8EH,0FFH,0CH,89H,0DEH,0C7H,8CH,0F3H,0BFH,8FH START: CLD CALL CALL CALL CALL MOV MOV OUT MOV MOV OUT MOV OUT MOV OUT MOV STI WRINTVER0 WRINTVER1 WRINTVER2 WRINTVER3 AL,1BH DX,INTPORT1 DX,AL AL,08H DX,INTPORT2 DX,AL AL,09H DX,AL ;四路抢答器对应四个 ;中断子程序 ;ICW4 AL,0F0H ;OCW1 DX,AL intcnt,01H ;TIME=1 MOV BL,0FEH WAITING: MOV AL,BL ;流水灯 ROR BL,1

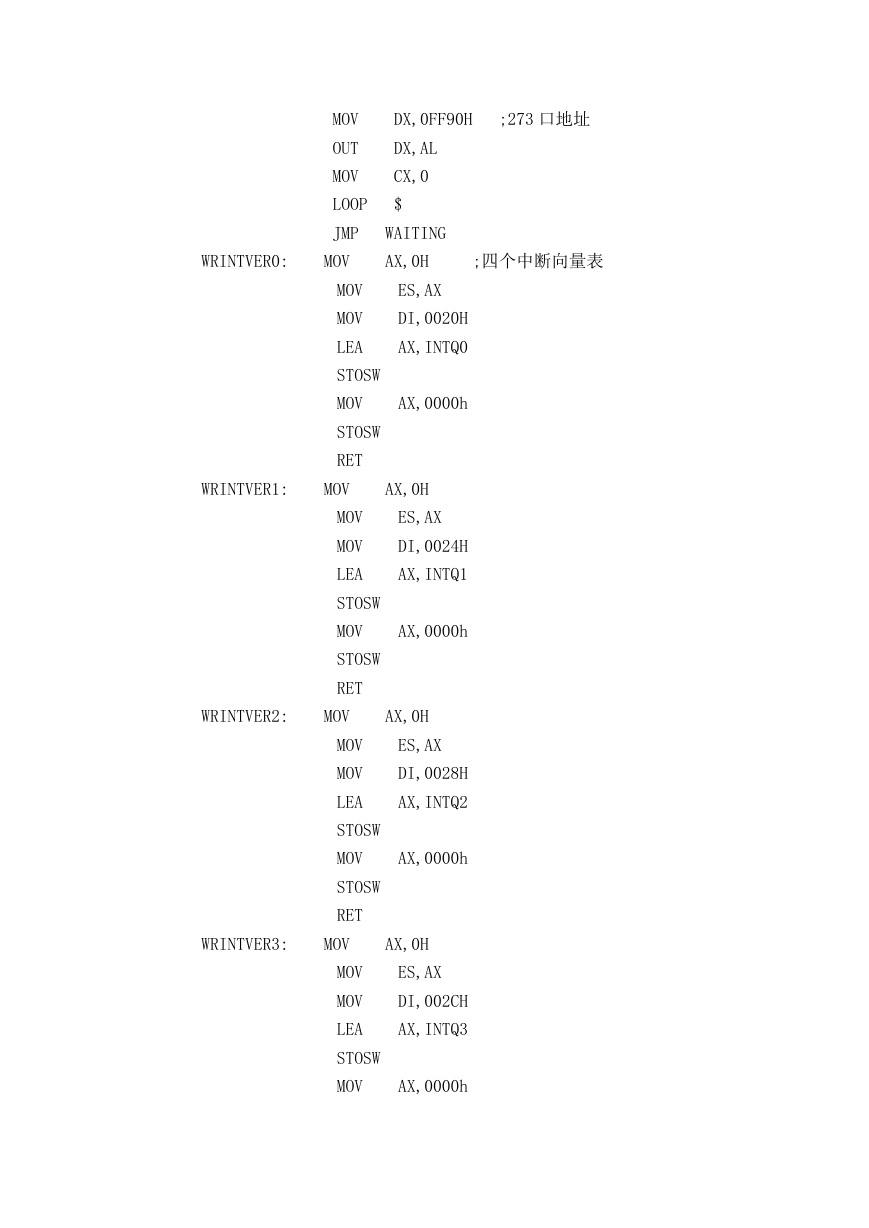

MOV OUT MOV DX,0FF90H ;273 口地址 DX,AL CX,0 LOOP $ JMP WAITING WRINTVER0: MOV AX,0H ;四个中断向量表 ES,AX DI,0020H AX,INTQ0 MOV MOV LEA STOSW MOV AX,0000h STOSW RET WRINTVER1: MOV AX,0H ES,AX DI,0024H AX,INTQ1 MOV MOV LEA STOSW MOV AX,0000h STOSW RET WRINTVER2: MOV AX,0H ES,AX DI,0028H AX,INTQ2 MOV MOV LEA STOSW MOV AX,0000h STOSW RET WRINTVER3: MOV AX,0H ES,AX DI,002CH AX,INTQ3 MOV MOV LEA STOSW MOV AX,0000h

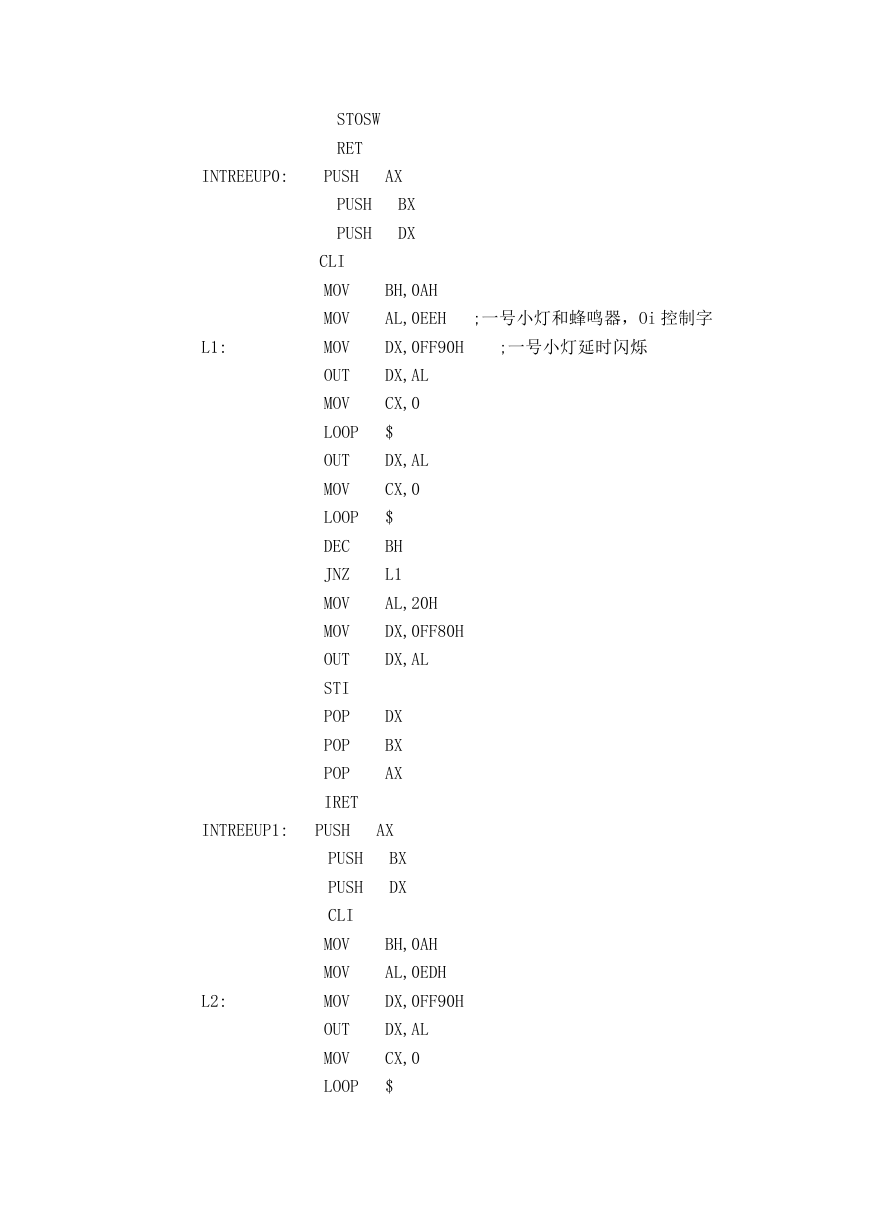

STOSW RET INTREEUP0: PUSH AX PUSH PUSH BX DX L1: CLI MOV MOV MOV OUT MOV BH,0AH AL,0EEH ;一号小灯和蜂鸣器，Oi 控制字 DX,0FF90H ;一号小灯延时闪烁 DX,AL CX,0 LOOP $ DX,AL CX,0 $ BH L1 AL,20H DX,0FF80H DX,AL DX BX AX OUT MOV LOOP DEC JNZ MOV MOV OUT STI POP POP POP IRET INTREEUP1: PUSH AX BX DX PUSH PUSH CLI MOV MOV MOV OUT MOV BH,0AH AL,0EDH DX,0FF90H DX,AL CX,0 LOOP $ L2:

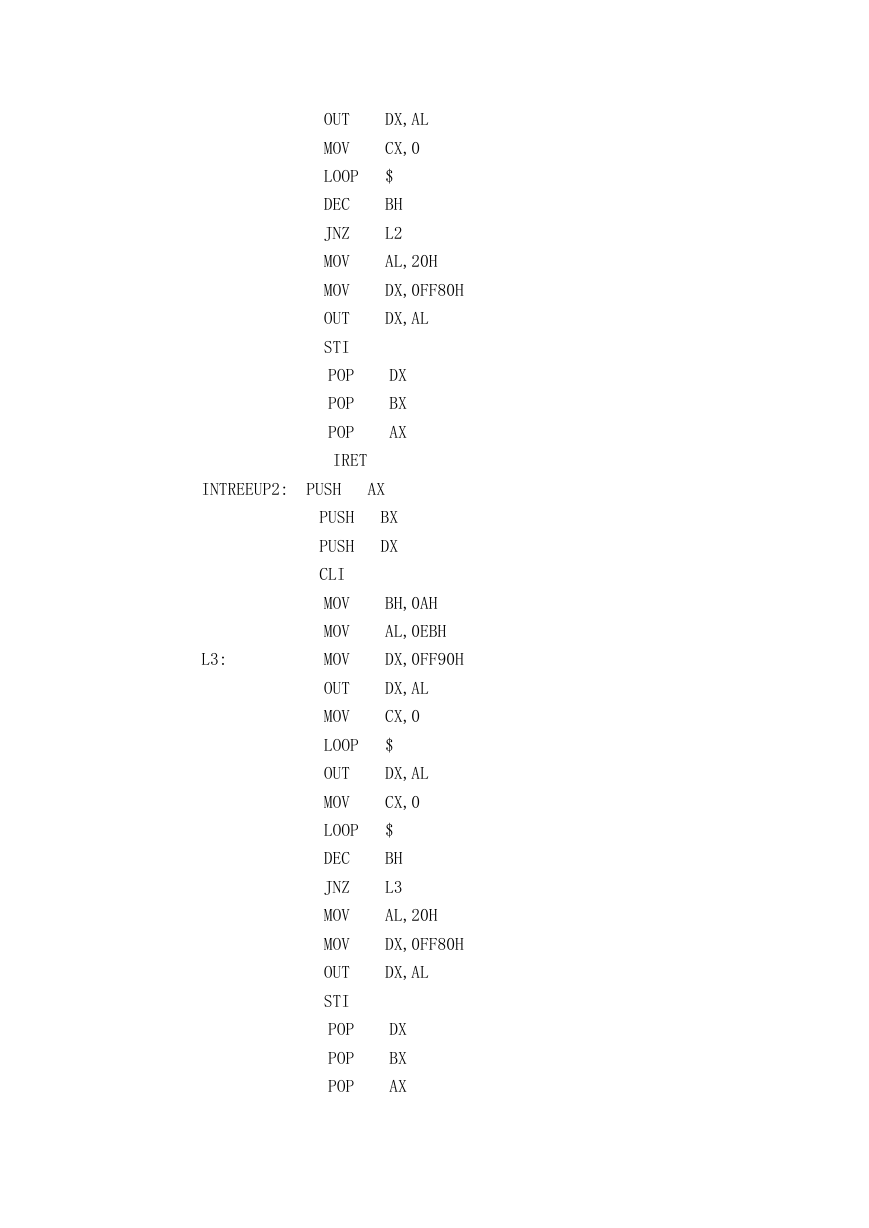

DX,AL CX,0 $ BH L2 AL,20H DX,0FF80H DX,AL DX BX AX OUT MOV LOOP DEC JNZ MOV MOV OUT STI POP POP POP IRET INTREEUP2: PUSH AX L3: PUSH PUSH CLI MOV MOV MOV OUT MOV BX DX BH,0AH AL,0EBH DX,0FF90H DX,AL CX,0 LOOP $ OUT MOV LOOP DEC JNZ MOV MOV OUT STI POP POP POP DX,AL CX,0 $ BH L3 AL,20H DX,0FF80H DX,AL DX BX AX

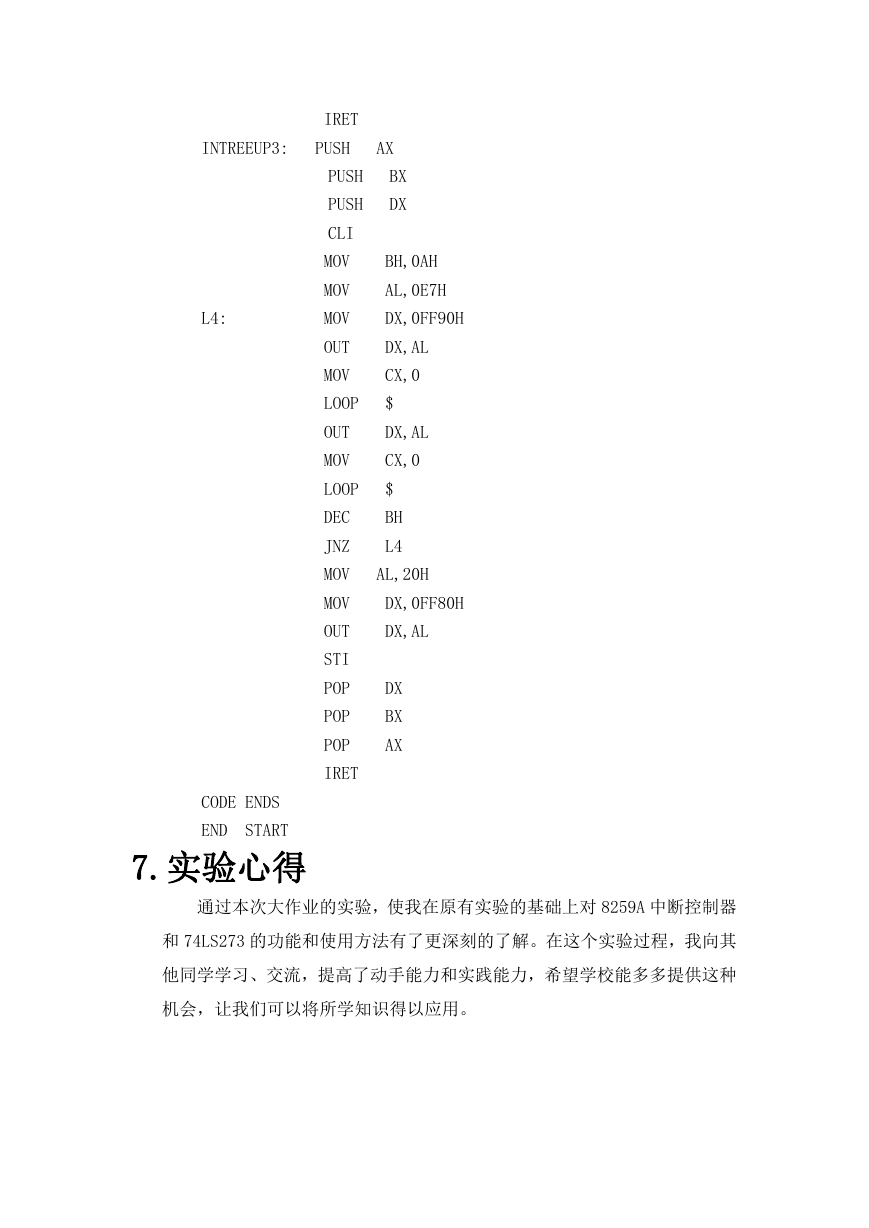

IRET INTREEUP3: PUSH AX L4: BX DX PUSH PUSH CLI MOV MOV MOV OUT MOV BH,0AH AL,0E7H DX,0FF90H DX,AL CX,0 LOOP $ DX,AL CX,0 $ BH L4 AL,20H DX,0FF80H DX,AL DX BX AX OUT MOV LOOP DEC JNZ MOV MOV OUT STI POP POP POP IRET CODE ENDS END START 7.实验心得通过本次大作业的实验，使我在原有实验的基础上对 8259A 中断控制器和 74LS273 的功能和使用方法有了更深刻的了解。在这个实验过程，我向其他同学学习、交流，提高了动手能力和实践能力，希望学校能多多提供这种机会，让我们可以将所学知识得以应用。
