IC7-MAX3 Socket 478 系統主機板使用手冊 Rev. 1.01

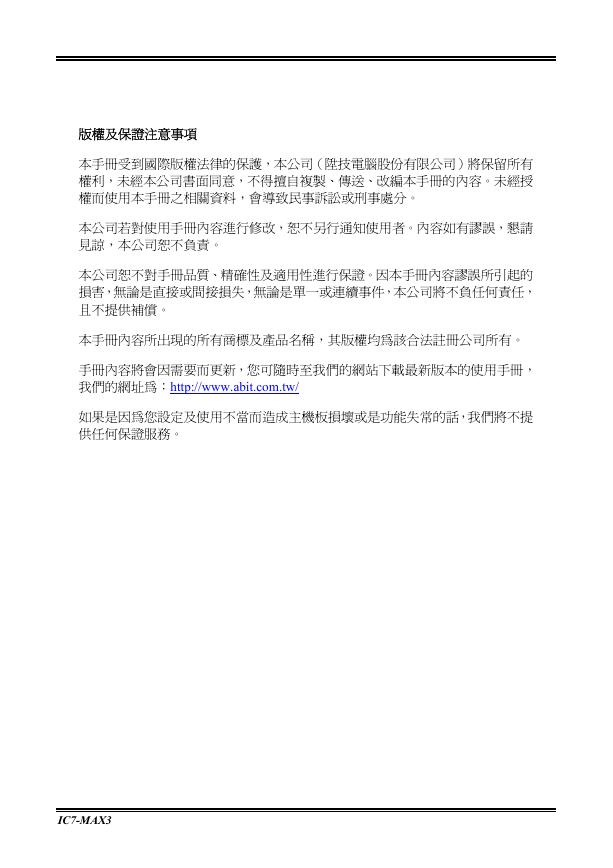

版權及保證注意事項本手冊受到國際版權法律的保護，本公司（陞技電腦股份有限公司）將保留所有權利，未經本公司書面同意，不得擅自複製、傳送、改編本手冊的內容。未經授權而使用本手冊之相關資料，會導致民事訴訟或刑事處分。本公司若對使用手冊內容進行修改，恕不另行通知使用者。內容如有謬誤，懇請見諒，本公司恕不負責。本公司恕不對手冊品質、精確性及適用性進行保證。因本手冊內容謬誤所引起的損害，無論是直接或間接損失，無論是單一或連續事件，本公司將不負任何責任，且不提供補償。本手冊內容所出現的所有商標及產品名稱，其版權均為該合法註冊公司所有。手冊內容將會因需要而更新，您可隨時至我們的網站下載最新版本的使用手冊，我們的網址為：http://www.abit.com.tw/ 如果是因為您設定及使用不當而造成主機板損壞或是功能失常的話，我們將不提供任何保證服務。 IC7-MAX3

目錄第 1 章簡介 ........................................................................................ 1-1 1-1. 1-2. 特色與規格..............................................................................................1-1 主機板配置圖..........................................................................................1-3 第 2 章硬體設定 ................................................................................ 2-1 2-1. 2-2. 2-3. 2-4. 安裝主機板到機殼上..............................................................................2-1 安裝 PENTIUM ® 4 CPU 與散熱片固定架................................................2-2 安裝系統記憶體......................................................................................2-3 (3). (6). (7). (8). (9). (11). (4). (5). (1). (2). 連接埠、接頭及切換開關......................................................................2-5 ATX 電源輸入插座.......................................................................2-5 風扇電源插座................................................................................2-6 CMOS 記憶體清除接頭 ...............................................................2-7 喚醒裝置的連接頭........................................................................2-8 前面板開關以及指示燈號的連接................................................2-9 額外的 USB 埠連接頭................................................................2-10 額外的 IEEE 1394 埠連接頭 ......................................................2-11 前面板聲音訊號連接接頭..........................................................2-12 系統管理匯流排連接頭..............................................................2-13 內接式聲音訊號連接頭..............................................................2-13 加速繪圖連接埠插槽..................................................................2-14 軟碟機連接頭..............................................................................2-15 IDE 插座 ......................................................................................2-16 串列 ATA 連接器 ........................................................................2-17 狀態顯示燈號..............................................................................2-18 背板插座......................................................................................2-19 (10). (12). (13). (14). (15). (16). 第 3 章 BIOS 設定 ............................................................................. 3-1 3-1. 3-2. 3-3. 3-4. 3-5. SOFTMENU SETUP（CPU 設定） ............................................................3-2 STANDARD CMOS FEATURES（標準 CMOS 參數設定）......................3-4 ADVANCED BIOS FEATURES（BIOS 進階功能設定） ..........................3-7 ADVANCED CHIPSET FEATURES（晶片組進階功能參數設定）...........3-10 INTEGRATED PERIPHERALS（整合週邊設定）......................................3-12 使用手冊

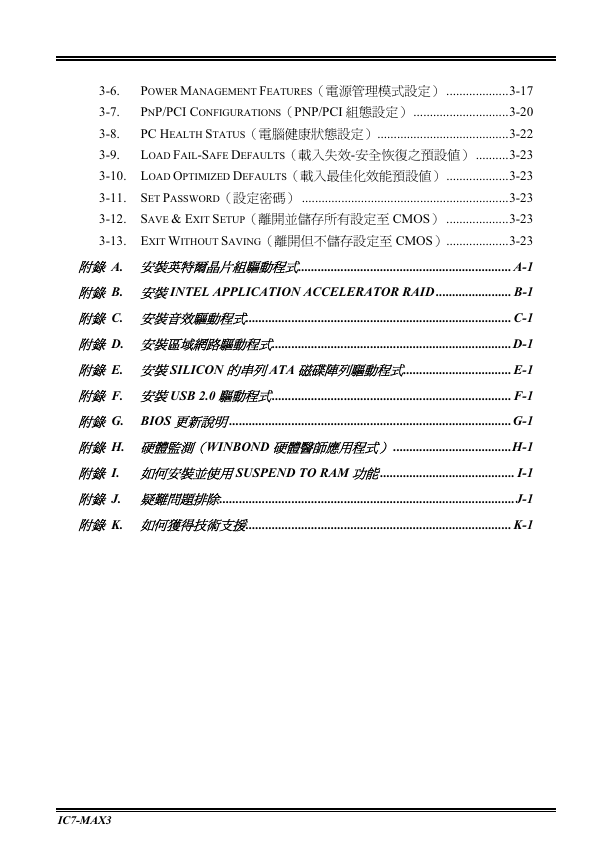

3-6. 3-7. 3-8. 3-9. POWER MANAGEMENT FEATURES（電源管理模式設定） ...................3-17 PNP/PCI CONFIGURATIONS（PNP/PCI 組態設定） .............................3-20 PC HEALTH STATUS（電腦健康狀態設定）........................................3-22 LOAD FAIL-SAFE DEFAULTS（載入失效-安全恢復之預設值） ..........3-23 3-10. LOAD OPTIMIZED DEFAULTS（載入最佳化效能預設值） ...................3-23 3-11. SET PASSWORD（設定密碼） ...............................................................3-23 3-12. SAVE & EXIT SETUP（離開並儲存所有設定至 CMOS） ...................3-23 3-13. EXIT WITHOUT SAVING（離開但不儲存設定至 CMOS）...................3-23 附錄 A. 安裝英特爾晶片組驅動程式................................................................. A-1 附錄 B. 安裝 INTEL APPLICATION ACCELERATOR RAID ....................... B-1 附錄 C. 安裝音效驅動程式................................................................................. C-1 附錄 D. 安裝區域網路驅動程式......................................................................... D-1 附錄 E. 安裝 SILICON 的串列 ATA 磁碟陣列驅動程式................................. E-1 附錄 F. 安裝 USB 2.0 驅動程式 ......................................................................... F-1 附錄 G. BIOS 更新說明 ...................................................................................... G-1 附錄 H. 硬體監測（WINBOND 硬體醫師應用程式） ....................................H-1 附錄 I. 如何安裝並使用 SUSPEND TO RAM 功能 ......................................... I-1 附錄 J. 疑難問題排除..........................................................................................J-1 附錄 K. 如何獲得技術支援................................................................................. K-1 IC7-MAX3

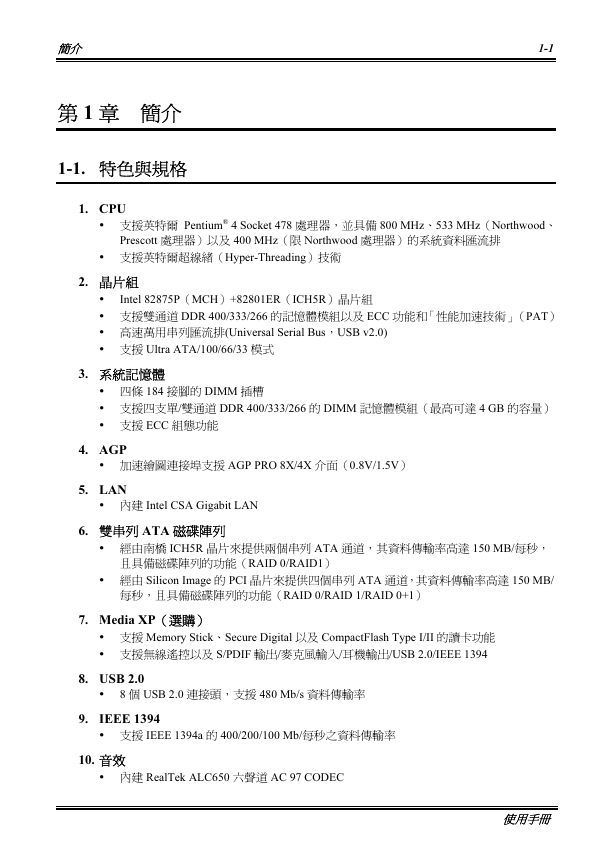

簡介 1-1 第 1 章簡介 1-1. 特色與規格 1. CPU 支援英特爾 Pentium® 4 Socket 478 處理器，並具備 800 MHz、533 MHz（Northwood、 Prescott 處理器）以及 400 MHz（限 Northwood 處理器）的系統資料匯流排支援英特爾超線緒（Hyper-Threading）技術 2. 晶片組 Intel 82875P（MCH）+82801ER（ICH5R）晶片組支援雙通道 DDR 400/333/266 的記憶體模組以及 ECC 功能和「性能加速技術」（PAT）高速萬用串列匯流排(Universal Serial Bus，USB v2.0) 支援 Ultra ATA/100/66/33 模式 3. 系統記憶體四條 184 接腳的 DIMM 插槽支援四支單/雙通道 DDR 400/333/266 的 DIMM 記憶體模組（最高可達 4 GB 的容量）支援 ECC 組態功能 4. AGP 加速繪圖連接埠支援 AGP PRO 8X/4X 介面（0.8V/1.5V） 5. LAN 內建 Intel CSA Gigabit LAN 6. 雙串列 ATA 磁碟陣列經由南橋 ICH5R 晶片來提供兩個串列 ATA 通道，其資料傳輸率高達 150 MB/每秒，且具備磁碟陣列的功能（RAID 0/RAID1）經由 Silicon Image 的 PCI 晶片來提供四個串列 ATA 通道，其資料傳輸率高達 150 MB/ 每秒，且具備磁碟陣列的功能（RAID 0/RAID 1/RAID 0+1） 7. Media XP（選購）支援 Memory Stick、Secure Digital 以及 CompactFlash Type I/II 的讀卡功能支援無線遙控以及 S/PDIF 輸出/麥克風輸入/耳機輸出/USB 2.0/IEEE 1394 8. USB 2.0 8 個 USB 2.0 連接頭，支援 480 Mb/s 資料傳輸率 9. IEEE 1394 支援 IEEE 1394a 的 400/200/100 Mb/每秒之資料傳輸率 10. 音效內建 RealTek ALC650 六聲道 AC 97 CODEC 使用手冊

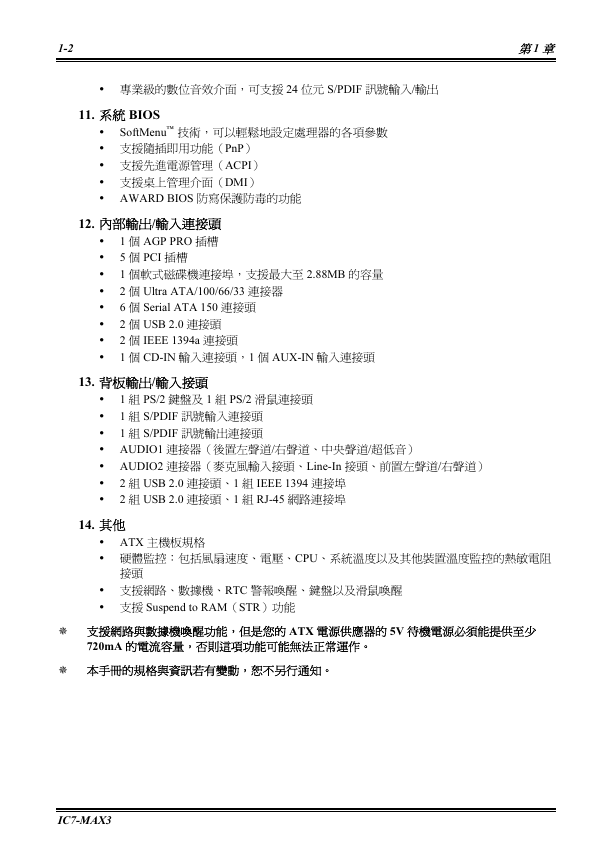

1-2 第 1 章專業級的數位音效介面，可支援 24 位元 S/PDIF 訊號輸入/輸出 11. 系統 BIOS SoftMenu™ 技術，可以輕鬆地設定處理器的各項參數支援隨插即用功能（PnP）支援先進電源管理（ACPI）支援桌上管理介面（DMI） AWARD BIOS 防寫保護防毒的功能 12. 內部輸出/輸入連接頭 1 個 AGP PRO 插槽 5 個 PCI 插槽 1 個軟式磁碟機連接埠，支援最大至 2.88MB 的容量 2 個 Ultra ATA/100/66/33 連接器 6 個 Serial ATA 150 連接頭 2 個 USB 2.0 連接頭 2 個 IEEE 1394a 連接頭 1 個 CD-IN 輸入連接頭，1 個 AUX-IN 輸入連接頭 13. 背板輸出/輸入接頭 1 組 PS/2 鍵盤及 1 組 PS/2 滑鼠連接頭 1 組 S/PDIF 訊號輸入連接頭 1 組 S/PDIF 訊號輸出連接頭 AUDIO1 連接器（後置左聲道/右聲道、中央聲道/超低音） AUDIO2 連接器（麥克風輸入接頭、Line-In 接頭、前置左聲道/右聲道） 2 組 USB 2.0 連接頭、1 組 IEEE 1394 連接埠 2 組 USB 2.0 連接頭、1 組 RJ-45 網路連接埠 14. 其他 ATX 主機板規格硬體監控：包括風扇速度、電壓、CPU、系統溫度以及其他裝置溫度監控的熱敏電阻接頭支援網路、數據機、RTC 警報喚醒、鍵盤以及滑鼠喚醒支援 Suspend to RAM（STR）功能支援網路與數據機喚醒功能，但是您的 ATX 電源供應器的 5V 待機電源必須能提供至少 720mA 的電流容量，否則這項功能可能無法正常運作。本手冊的規格與資訊若有變動，恕不另行通知。 IC7-MAX3

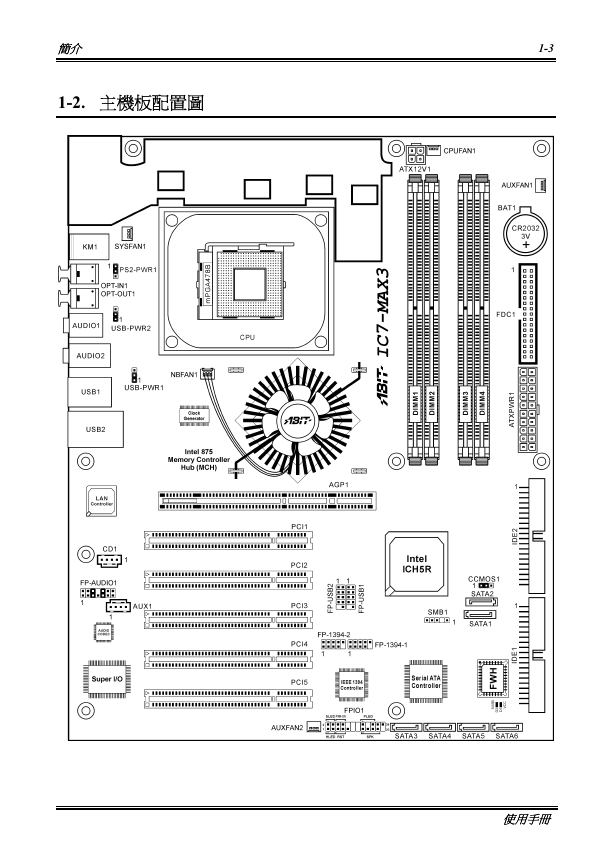

簡介 1-3 1-2. 主機板配置圖使用手冊

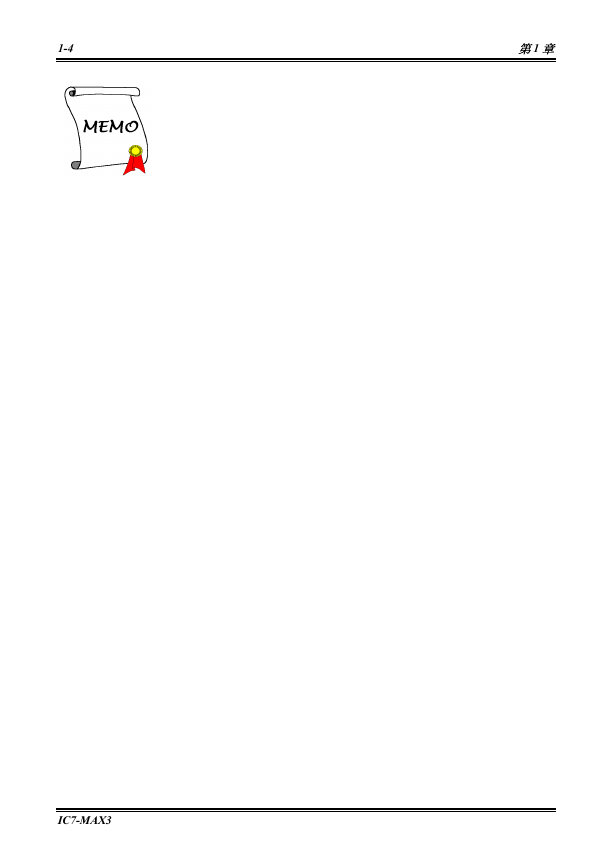

1-4 第 1 章 IC7-MAX3
