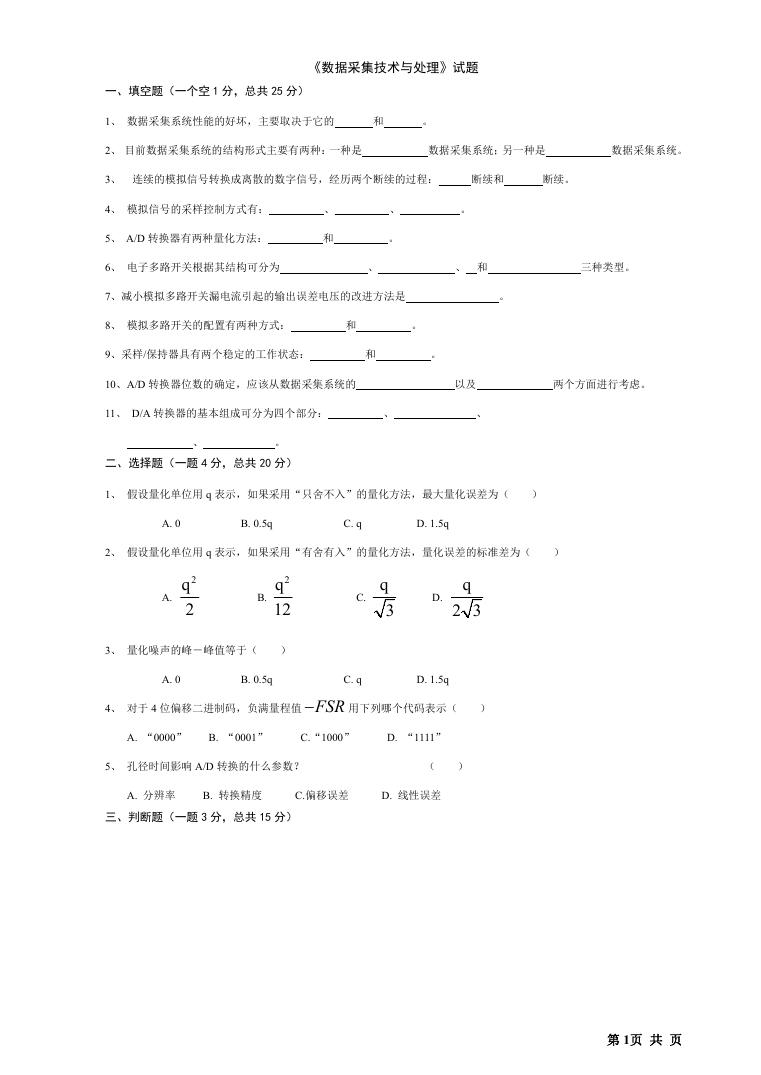

《数据采集技术与处理》试题 一、填空题（一个空 1 分，总共 25 分） 1、 数据采集系统性能的好坏，主要取决于它的 和 。 2、 目前数据采集系统的结构形式主要有两种：一种是 数据采集系统；另一种是 数据采集系统。 3、 连续的模拟信号转换成离散的数字信号，经历两个断续的过程： 断续和 断续。 4、 模拟信号的采样控制方式有： 5、 A/D 转换器有两种量化方法： 、 和 、 。 。 6、 电子多路开关根据其结构可分为 、 、 和 三种类型。 7、减小模拟多路开关漏电流引起的输出误差电压的改进方法是 。 8、 模拟多路开关的配置有两种方式： 和 。 9、采样/保持器具有两个稳定的工作状态： 和 。 10、A/D 转换器位数的确定，应该从数据采集系统的 以及 两个方面进行考虑。 11、 D/A 转换器的基本组成可分为四个部分： 、 、 、 。 二、选择题（一题 4 分，总共 20 分） 1、 假设量化单位用 q 表示，如果采用“只舍不入”的量化方法，最大量化误差为（ ） A. 0 B. 0.5q C. q D. 1.5q 2、 假设量化单位用 q 表示，如果采用“有舍有入”的量化方法，量化误差的标准差为（ ） A. 2q 2 B. 2q 12 C. q 3 D. q 2 3 3、 量化噪声的峰－峰值等于（ ） A. 0 B. 0.5q C. q D. 1.5q 4、 对于 4 位偏移二进制码，负满量程值 FSR 用下列哪个代码表示（ ） A. “0000” B. “0001” C.“1000” D. “1111” 5、 孔径时间影响 A/D 转换的什么参数？ （ ） A. 分辨率 B. 转换精度 C.偏移误差 D. 线性误差 三、判断题（一题 3 分，总共 15 分） 第 1页 共 页 

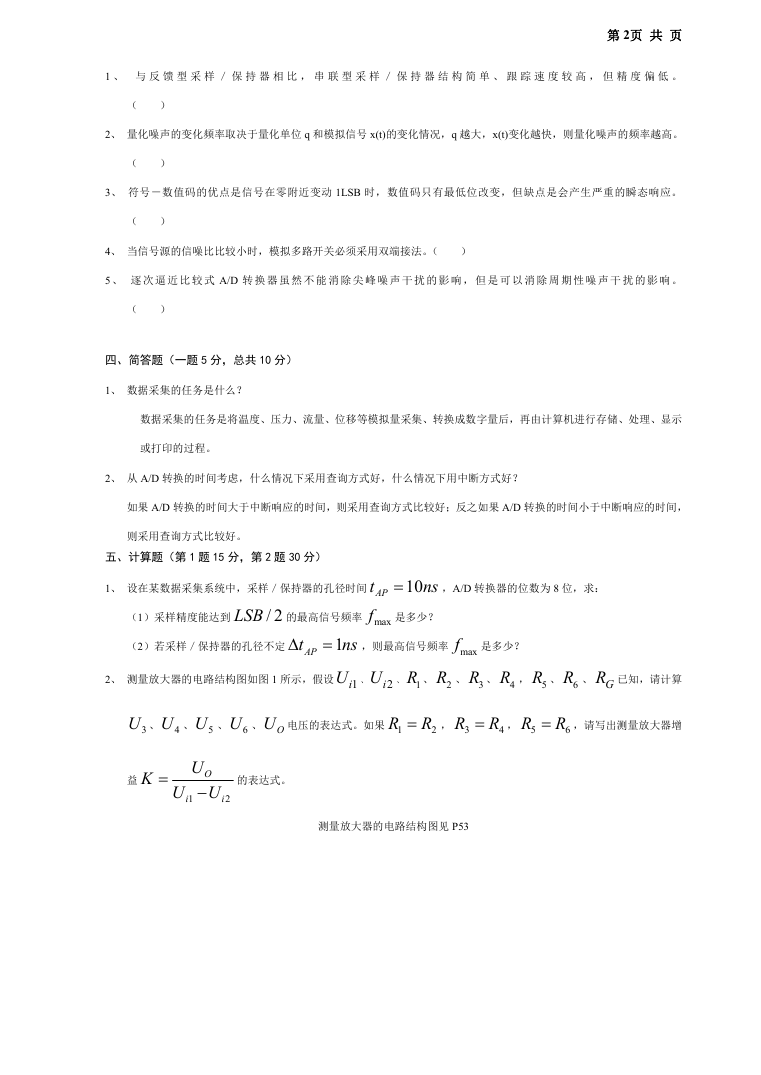

第 2页 共 页 1 、 与 反 馈 型 采 样 ／ 保 持 器 相 比 ， 串 联 型 采 样 ／ 保 持 器 结 构 简 单 、 跟 踪 速 度 较 高 ， 但 精 度 偏 低 。 （ ） 2、 量化噪声的变化频率取决于量化单位 q 和模拟信号 x(t)的变化情况，q 越大，x(t)变化越快，则量化噪声的频率越高。 （ ） 3、 符号－数值码的优点是信号在零附近变动 1LSB 时，数值码只有最低位改变，但缺点是会产生严重的瞬态响应。 （ ） 4、 当信号源的信噪比比较小时，模拟多路开关必须采用双端接法。（ ） 5 、 逐 次 逼 近 比 较 式 A/D 转 换 器 虽 然 不 能 消 除 尖 峰 噪 声 干 扰 的 影 响 ， 但 是 可 以 消 除 周 期 性 噪 声 干 扰 的 影 响 。 （ ） 四、简答题（一题 5 分，总共 10 分） 1、 数据采集的任务是什么？ 数据采集的任务是将温度、压力、流量、位移等模拟量采集、转换成数字量后，再由计算机进行存储、处理、显示 或打印的过程。 2、 从 A/D 转换的时间考虑，什么情况下采用查询方式好，什么情况下用中断方式好？ 如果 A/D 转换的时间大于中断响应的时间，则采用查询方式比较好；反之如果 A/D 转换的时间小于中断响应的时间， 则采用查询方式比较好。 五、计算题（第 1 题 15 分，第 2 题 30 分） 1、 设在某数据采集系统中，采样／保持器的孔径时间 ，A/D 转换器的位数为 8 位，求： （1）采样精度能达到 LSB / 2  10 APt ns f 是多少？ 的最高信号频率 max APt  （2）若采样／保持器的孔径不定 1 ns 2、 测量放大器的电路结构图如图 1 所示，假设 1iU 、  f 是多少？ ，则最高信号频率 max 2iU 、 1R 、 2R 、 3R 、 4R ， 5R 、 6R 、 GR 已知，请计算 3U 、 4U 、 5U 、 6U 、 OU 电压的表达式。如果 1 R R 2 R ， 3 R 4 R ， 5 R 6 ，请写出测量放大器增 益 K  U O U U  1 i i 2 的表达式。 测量放大器的电路结构图见 P53
