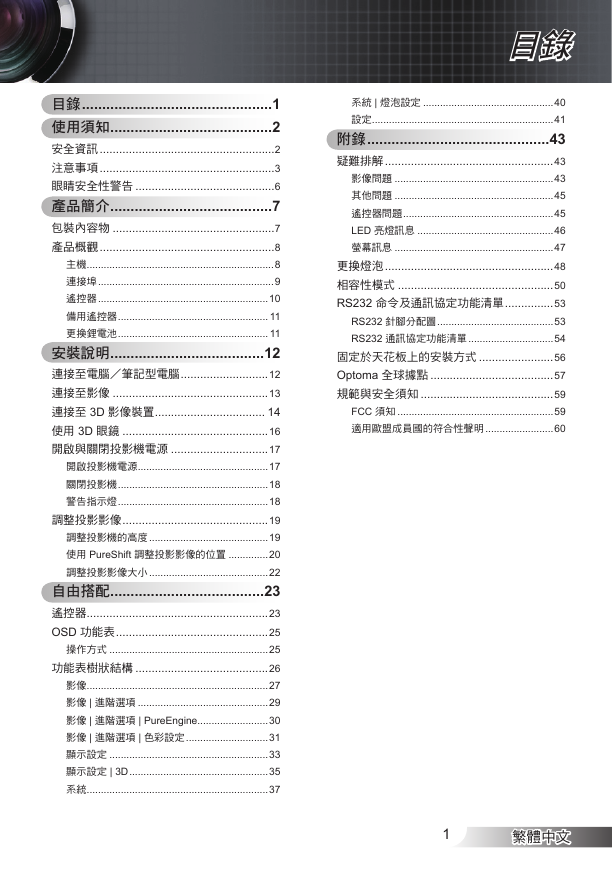

目錄 ...............................................1 使用須知 ........................................2 安全資訊 ......................................................2 注意事項 ......................................................3 眼睛安全性警告 ...........................................6 產品簡介 ........................................7 包裝內容物 ..................................................7 產品概觀 ......................................................8 主機 ..................................................................8 連接埠 ..............................................................9 遙控器 ............................................................10 備用遙控器 ..................................................... 11 更換鋰電池 ..................................................... 11 安裝說明 ......................................12 連接至電腦／筆記型電腦 ...........................12 連接至影像 ................................................13 連接至 3D 影像裝置 .................................. 14 使用 3D 眼鏡 .............................................16 開啟與關閉投影機電源 ..............................17 開啟投影機電源 ..............................................17 關閉投影機 .....................................................18 警告指示燈 .....................................................18 調整投影影像 .............................................19 調整投影機的高度 ..........................................19 使用 PureShift 調整投影影像的位置 ..............20 調整投影影像大小 ..........................................22 自由搭配 ......................................23 遙控器 ........................................................23 OSD 功能表 ...............................................25 操作方式 ........................................................25 功能表樹狀結構 .........................................26 影像 ................................................................27 影像 | 進階選項 ..............................................29 影像 | 進階選項 | PureEngine.........................30 影像 | 進階選項 | 色彩設定 .............................31 顯示設定 ........................................................33 顯示設定 | 3D .................................................35 系統 ................................................................37 目錄系統 | 燈泡設定 ..............................................40 設定 ................................................................41 附錄 .............................................43 疑難排解 ....................................................43 影像問題 ........................................................43 其他問題 ........................................................45 遙控器問題 .....................................................45 LED 亮燈訊息 ................................................46 螢幕訊息 ........................................................47 更換燈泡 ....................................................48 相容性模式 ................................................50 RS232 命令及通訊協定功能清單 ...............53 RS232 針腳分配圖 .........................................53 RS232 通訊協定功能清單 ..............................54 固定於天花板上的安裝方式 .......................56 Optoma 全球據點 ......................................57 規範與安全須知 .........................................59 FCC 須知 .......................................................59 適用歐盟成員國的符合性聲明 ........................60 1 繁體中文

使用須知安全資訊正三角形內含閃電及箭頭是用來警告使用者，本產品機殼內含未經絕緣的「危險電壓」，且強度大到可能會對人體造成觸電危險。正三角形內含驚嘆號是用來提醒使用者，本設備隨附的印刷文件提供重要的操作及保養 (維修) 指示。警告：為了避免火災或觸電的風險，請勿將本設備暴露於雨水或溼氣中。本設備機殼內有危險的高電壓，請勿打開機殼。唯有合格人員才可進行維修服務。 B 類放射限制此 B 類數位設備符合加拿大干擾產生設備法規 (Canadian Interference-Causing Equipment Regulations) 之規定。重要安全指示 1. 請勿阻塞任何通風口。為了確保本投影機的正常操作並防止設備過熱，建議安裝位置不得影響投影機的正常通風。例如：請勿將本投影機放置在擁擠的咖啡桌、沙發或床上；亦不可將本投機放置在書架、置物櫃等不通風的密閉空間內。 2. 請勿在附近有水或濕氣的環境使用本投影機。為了避免火災及／或觸電的危險，請勿將本投影機暴露於雨水或濕氣中。 3. 請勿在靠近任何熱源的位置進行安裝，例如散熱器、暖氣機、火爐或任何其他會產生熱度的設備 (如擴大機)。 4. 僅限使用乾布擦拭。 5. 僅限使用製造商指定之附件／配件。 6. 若本裝置受到物理損壞或濫用，請勿再使用。物理損壞／濫用係指 (但不限裝置掉落。電源線或插頭損壞。投影機受到液體潑濺。投影機曾暴露於雨水或濕氣中。物品掉入投影機中或投影機內部零件鬆脫。於)： - - - - - 請勿自行維修本裝置。打開機殼或取下背蓋可能使您暴露於危險電壓或其他危險中。將本裝置送修之前，請先致電 Optoma。 7. 請避免物品或液體進入本投影機。若碰觸到危險電壓點和短路零件，可能導致火災或人員觸電。 8. 相關安全符號的資訊，請參閱「投影機機殼」。 9. 本裝置僅可交由合適的服務人員維修。繁體中文 2

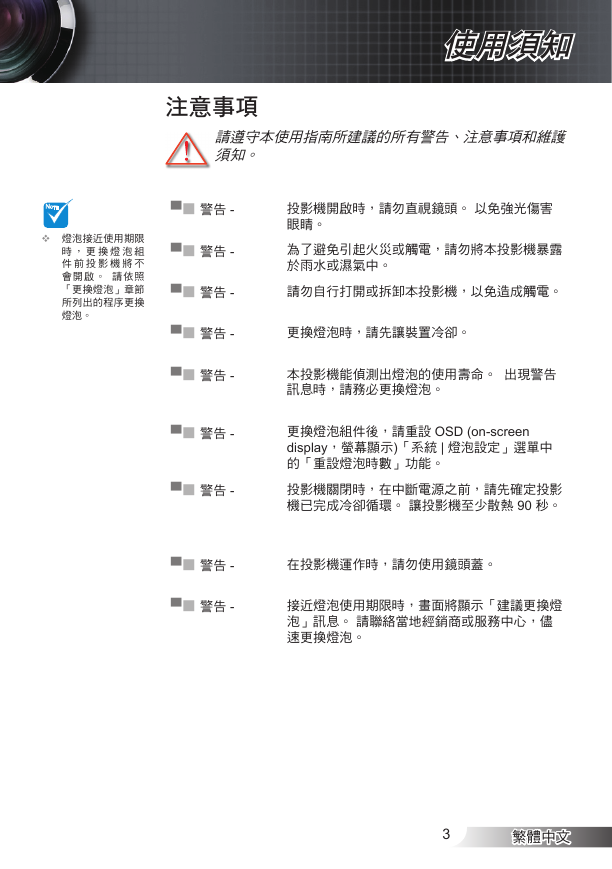

NOTE  燈泡接近使用期限時，更換燈泡組件前投影機將不會開啟。請依照「更換燈泡」章節所列出的程序更換燈泡。使用須知注意事項請遵守本使用指南所建議的所有警告、注意事項和維護須知。 ▀■ 警告 - ▀■ 警告 - ▀■ 警告 - ▀■ 警告 - ▀■ 警告 - ▀■ 警告 - ▀■ 警告 - ▀■ 警告 - ▀■ 警告 - 投影機開啟時，請勿直視鏡頭。以免強光傷害眼睛。為了避免引起火災或觸電，請勿將本投影機暴露於雨水或濕氣中。請勿自行打開或拆卸本投影機，以免造成觸電。更換燈泡時，請先讓裝置冷卻。本投影機能偵測出燈泡的使用壽命。出現警告訊息時，請務必更換燈泡。更換燈泡組件後，請重設 OSD (on-screen display，螢幕顯示)「系統 | 燈泡設定」選單中的「重設燈泡時數」功能。投影機關閉時，在中斷電源之前，請先確定投影機已完成冷卻循環。讓投影機至少散熱 90 秒。在投影機運作時，請勿使用鏡頭蓋。接近燈泡使用期限時，畫面將顯示「建議更換燈泡」訊息。請聯絡當地經銷商或服務中心，儘速更換燈泡。 3 繁體中文

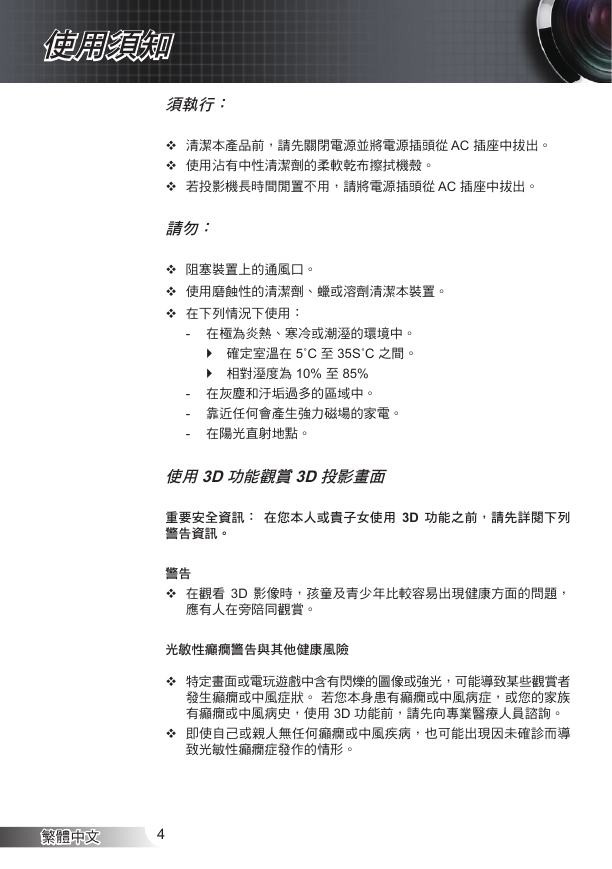

使用須知須執行：    清潔本產品前，請先關閉電源並將電源插頭從 AC 插座中拔出。使用沾有中性清潔劑的柔軟乾布擦拭機殼。若投影機長時間閒置不用，請將電源插頭從 AC 插座中拔出。請勿：    阻塞裝置上的通風口。使用磨蝕性的清潔劑、蠟或溶劑清潔本裝置。在下列情況下使用： - 在極為炎熱、寒冷或潮溼的環境中。確定室溫在 5˚C 至 35S˚C 之間。  相對溼度為 10% 至 85%  在灰塵和汙垢過多的區域中。靠近任何會產生強力磁場的家電。在陽光直射地點。 - - - 使用 3D 功能觀賞 3D 投影畫面重要安全資訊：在您本人或貴子女使用 3D 功能之前，請先詳閱下列警告資訊。警告  在觀看 3D 影像時，孩童及青少年比較容易出現健康方面的問題，應有人在旁陪同觀賞。光敏性癲癇警告與其他健康風險   特定畫面或電玩遊戲中含有閃爍的圖像或強光，可能導致某些觀賞者發生癲癇或中風症狀。若您本身患有癲癇或中風病症，或您的家族有癲癇或中風病史，使用 3D 功能前，請先向專業醫療人員諮詢。即使自己或親人無任何癲癇或中風疾病，也可能出現因未確診而導致光敏性癲癇症發作的情形。繁體中文 4

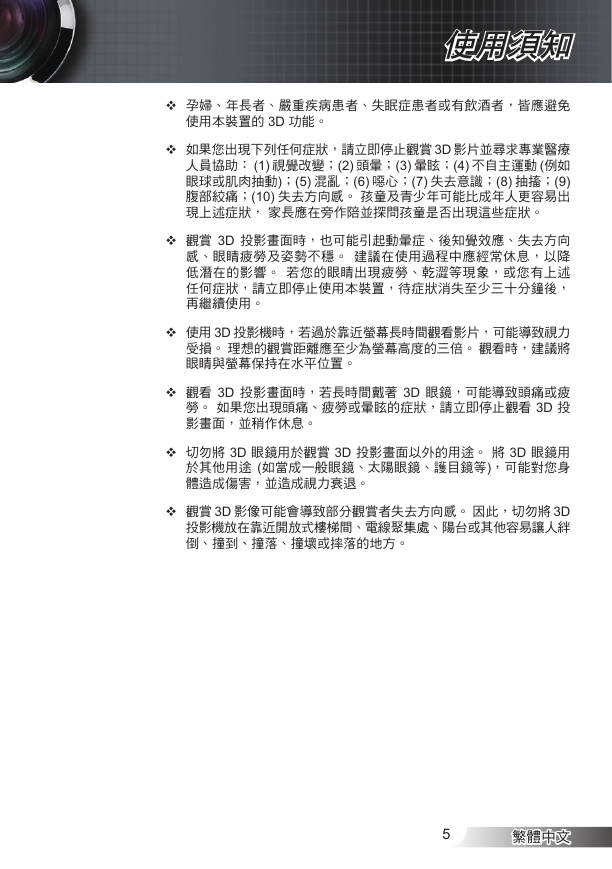

使用須知        孕婦、年長者、嚴重疾病患者、失眠症患者或有飲酒者，皆應避免使用本裝置的 3D 功能。如果您出現下列任何症狀，請立即停止觀賞 3D 影片並尋求專業醫療人員協助： (1) 視覺改變；(2) 頭暈；(3) 暈眩；(4) 不自主運動 (例如眼球或肌肉抽動)；(5) 混亂；(6) 噁心；(7) 失去意識；(8) 抽搐；(9) 腹部絞痛；(10) 失去方向感。孩童及青少年可能比成年人更容易出現上述症狀，家長應在旁作陪並探問孩童是否出現這些症狀。觀賞 3D 投影畫面時，也可能引起動暈症、後知覺效應、失去方向感、眼睛疲勞及姿勢不穩。建議在使用過程中應經常休息，以降低潛在的影響。若您的眼睛出現疲勞、乾澀等現象，或您有上述任何症狀，請立即停止使用本裝置，待症狀消失至少三十分鐘後，再繼續使用。使用 3D 投影機時，若過於靠近螢幕長時間觀看影片，可能導致視力受損。理想的觀賞距離應至少為螢幕高度的三倍。觀看時，建議將眼睛與螢幕保持在水平位置。觀看 3D 投影畫面時，若長時間戴著 3D 眼鏡，可能導致頭痛或疲勞。如果您出現頭痛、疲勞或暈眩的症狀，請立即停止觀看 3D 投影畫面，並稍作休息。切勿將 3D 眼鏡用於觀賞 3D 投影畫面以外的用途。將 3D 眼鏡用於其他用途 (如當成一般眼鏡、太陽眼鏡、護目鏡等)，可能對您身體造成傷害，並造成視力衰退。觀賞 3D 影像可能會導致部分觀賞者失去方向感。因此，切勿將 3D 投影機放在靠近開放式樓梯間、電線聚集處、陽台或其他容易讓人絆倒、撞到、撞落、撞壞或摔落的地方。 5 繁體中文

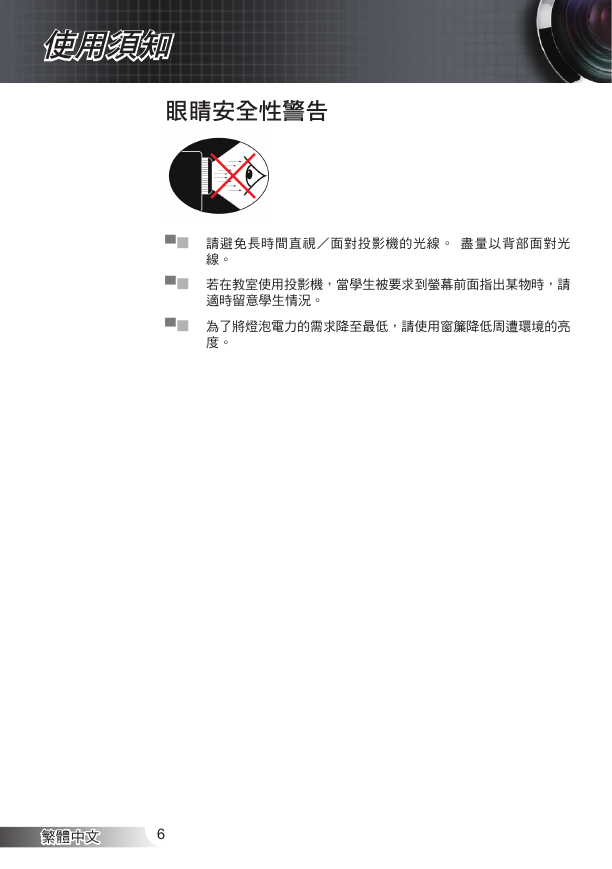

使用須知眼睛安全性警告 ▀■ 請避免長時間直視／面對投影機的光線。盡量以背部面對光線。 ▀■ 若在教室使用投影機，當學生被要求到螢幕前面指出某物時，請適時留意學生情況。 ▀■ 為了將燈泡電力的需求降至最低，請使用窗簾降低周遭環境的亮度。繁體中文 6

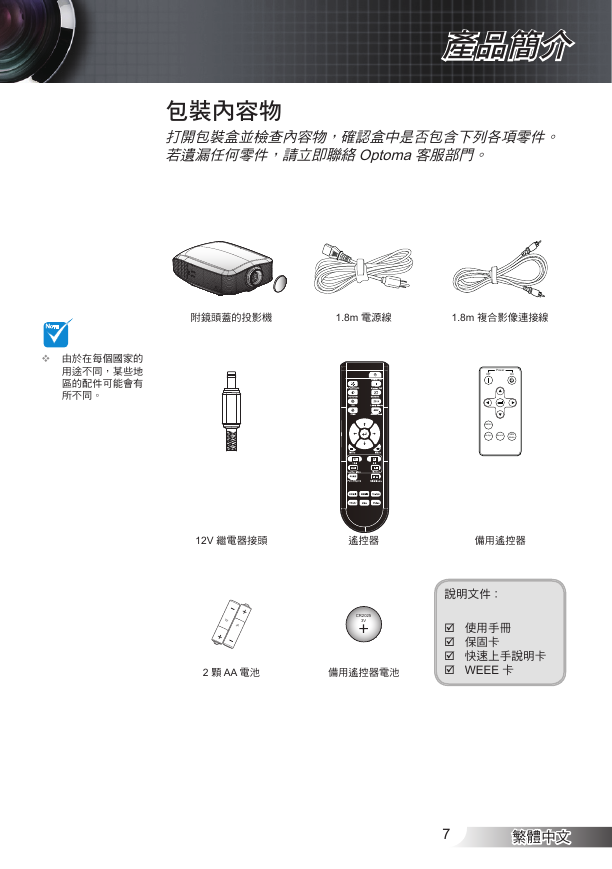

產品簡介包裝內容物打開包裝盒並檢查內容物，確認盒中是否包含下列各項零件。若遺漏任何零件，請立即聯絡 Optoma 客服部門。 NOTE  由於在每個國家的用途不同，某些地區的配件可能會有所不同。 POWER LAMP TEMP STANDBY 附鏡頭蓋的投影機 1.8m 電源線 1.8m 複合影像連接線 Power Off On MENU Re-Sync Source SBS Mode 12V 繼電器接頭遙控器備用遙控器 AA AA CR2025 3V 2 顆 AA 電池備用遙控器電池說明文件︰  使用手冊  保固卡  快速上手說明卡  WEEE 卡 7 繁體中文

產品簡介產品概觀主機 1 3 POWER LAMP TEMP STANDBY 9 6 10 2 3 4 5 3 4 7 8 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 電源按鈕 LED 指示燈紅外線接收器調整腳座燈泡更換蓋輸入／輸出連接埠變焦環鏡頭水平調整轉輪對焦調整環鏡頭垂直調整轉輪繁體中文 8
