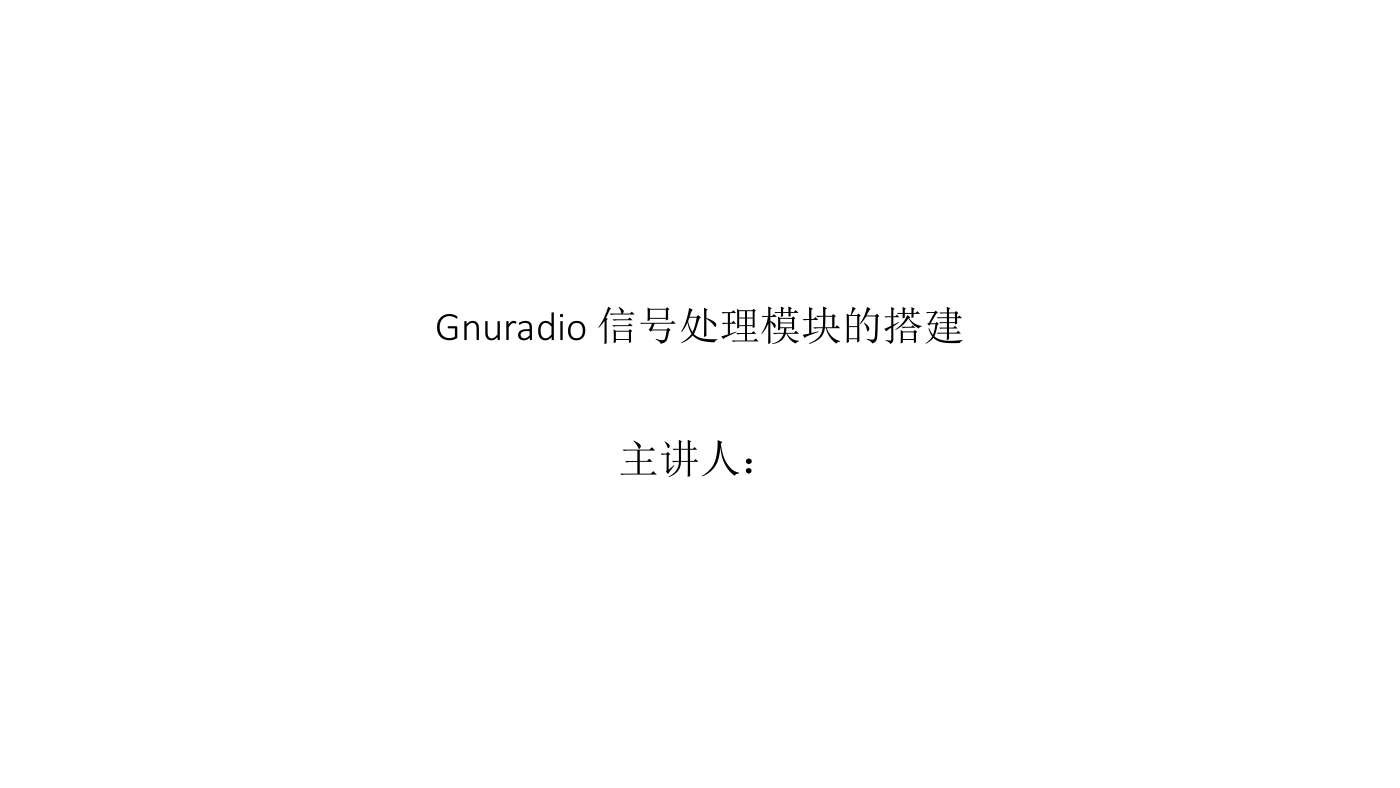

Gnuradio 信号处理模块的搭建主讲人：

• 安装好Gnu Radio 以后，可以调用里面的数字信号处理模块，也可以通过Python的黏合功能将几个模块级联生成新的模块。但是要生成一个全新的数字信号处理模块，就必须要使用c++来编写源代码，最后编译成可以调用的Python模块。 • SWIG:是一个非常优秀的开源工具，支持 C/C++ 代码与任何主流脚本语言相集成，Python通过SWIG来调用C++编译好的moudle.

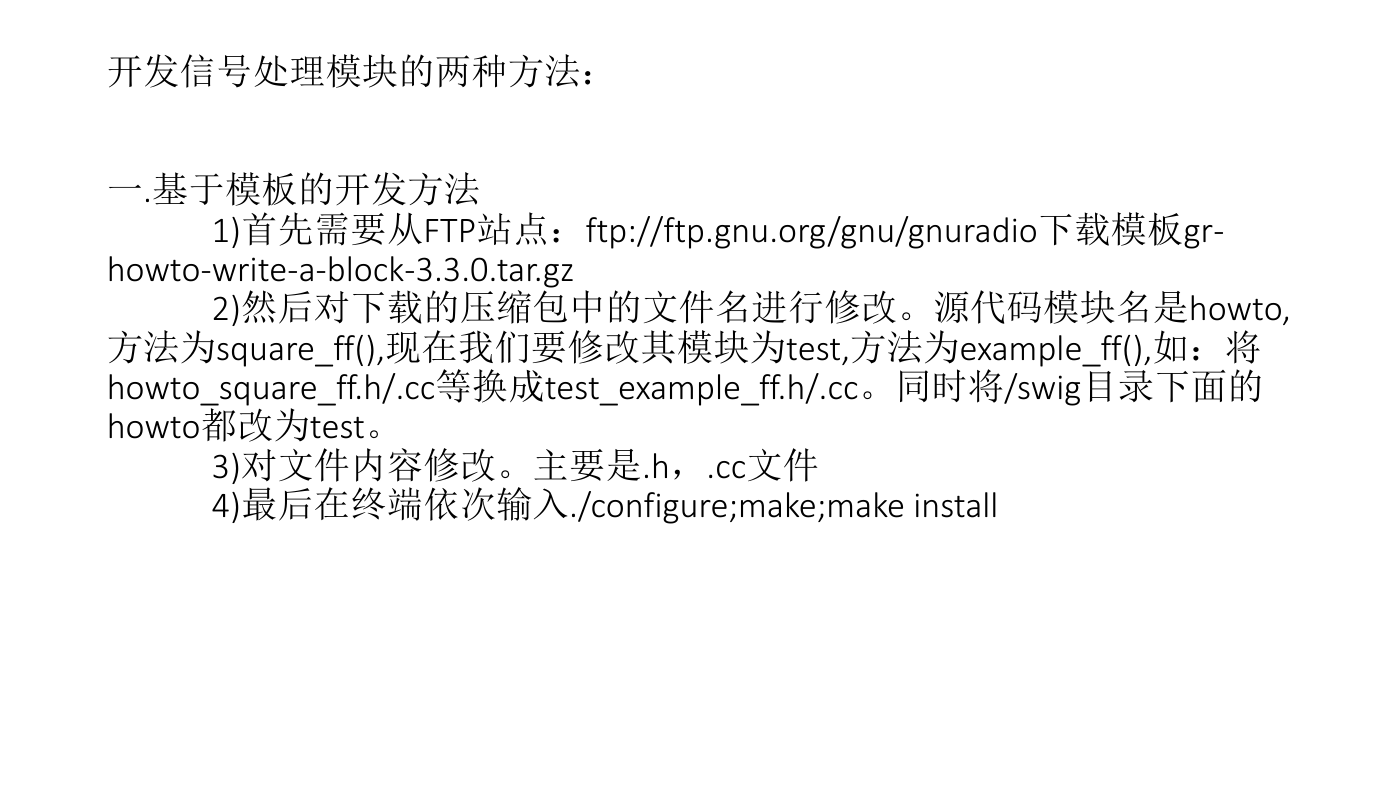

开发信号处理模块的两种方法：一.基于模板的开发方法 howto-write-a-block-3.3.0.tar.gz 1)首先需要从FTP站点：ftp://ftp.gnu.org/gnu/gnuradio下载模板gr- 2)然后对下载的压缩包中的文件名进行修改。源代码模块名是howto, 方法为square_ff(),现在我们要修改其模块为test,方法为example_ff(),如：将 howto_square_ff.h/.cc等换成test_example_ff.h/.cc。同时将/swig目录下面的 howto都改为test。 3)对文件内容修改。主要是.h，.cc文件 4)最后在终端依次输入./configure;make;make install

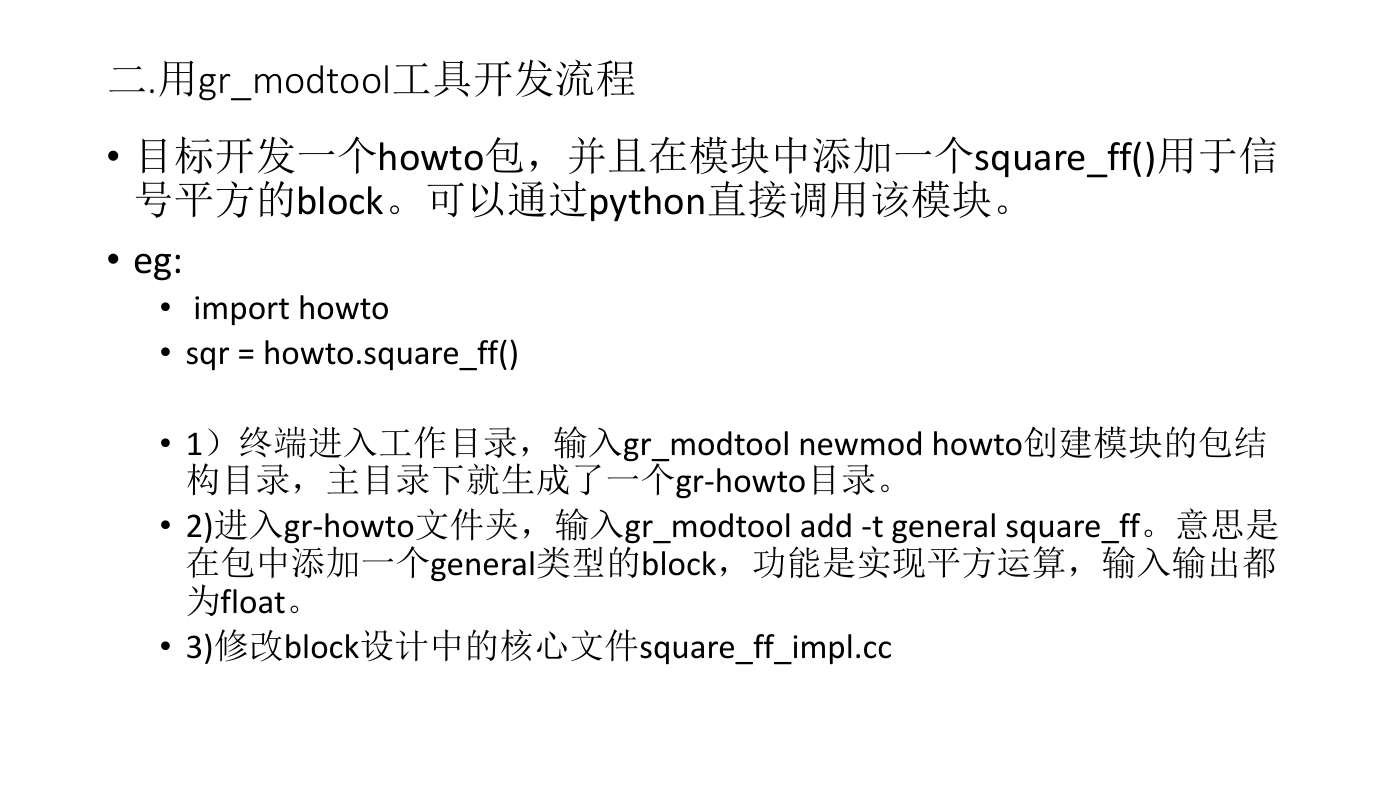

二.用gr_modtool工具开发流程 • 目标开发一个howto包，并且在模块中添加一个square_ff()用于信号平方的block。可以通过python直接调用该模块。 • eg: • import howto • sqr = howto.square_ff() • 1）终端进入工作目录，输入gr_modtool newmod howto创建模块的包结构目录，主目录下就生成了一个gr-howto目录。 • 2)进入gr-howto文件夹，输入gr_modtool add -t general square_ff。意思是在包中添加一个general类型的block，功能是实现平方运算，输入输出都为float。 • 3)修改block设计中的核心文件square_ff_impl.cc

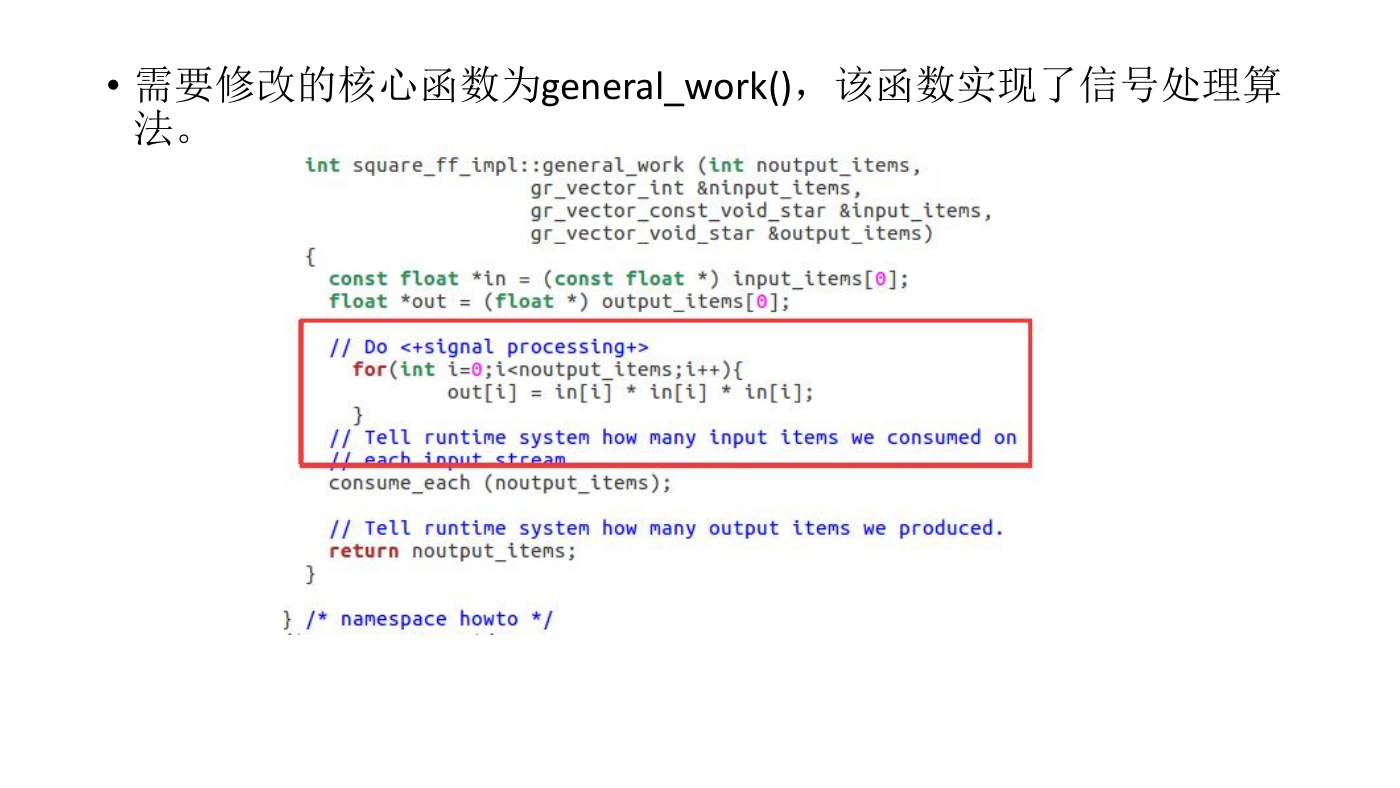

• 需要修改的核心函数为general_work()，该函数实现了信号处理算法。

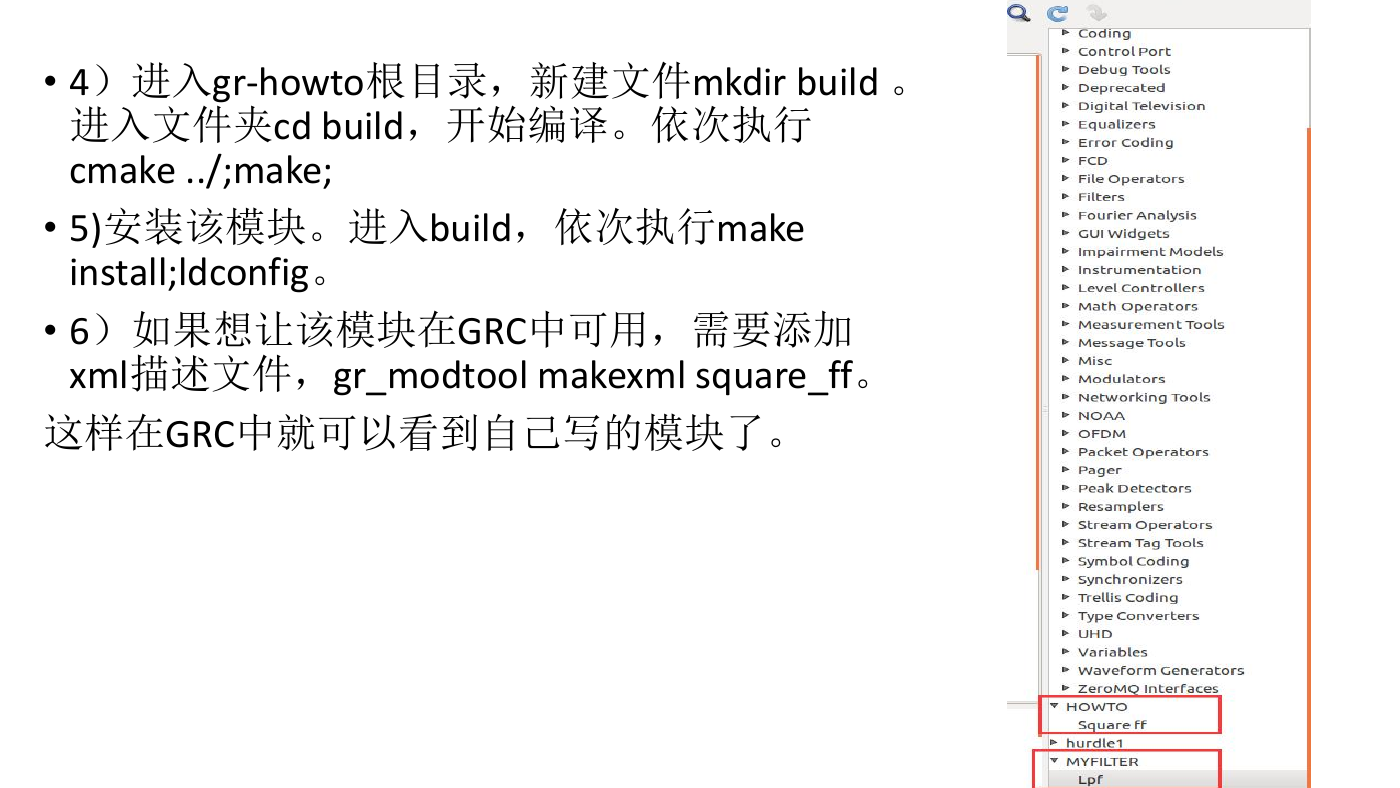

• 4）进入gr-howto根目录，新建文件mkdir build 。进入文件夹cd build，开始编译。依次执行 cmake ../;make; • 5)安装该模块。进入build，依次执行make install;ldconfig。 • 6）如果想让该模块在GRC中可用，需要添加 xml描述文件，gr_modtool makexml square_ff。这样在GRC中就可以看到自己写的模块了。

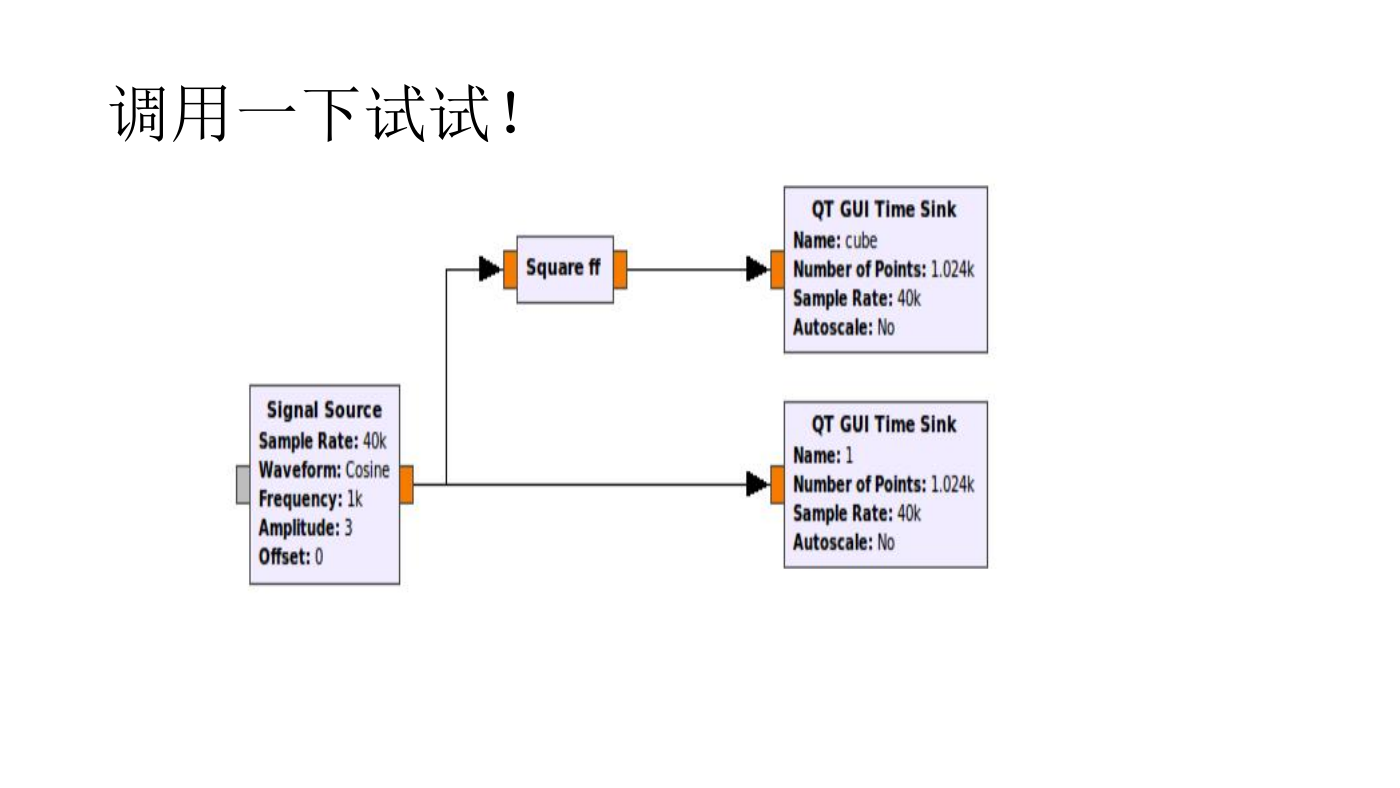

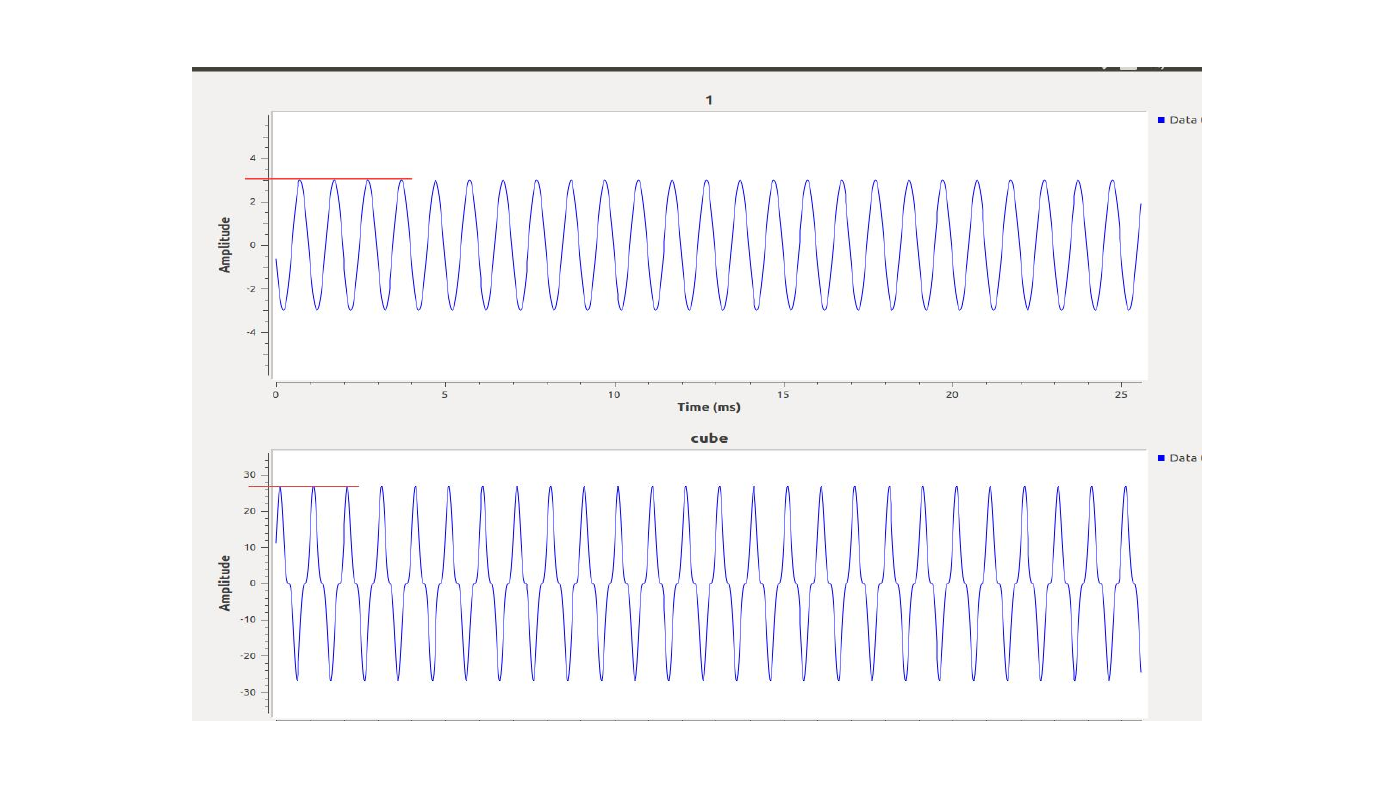

调用一下试试！
