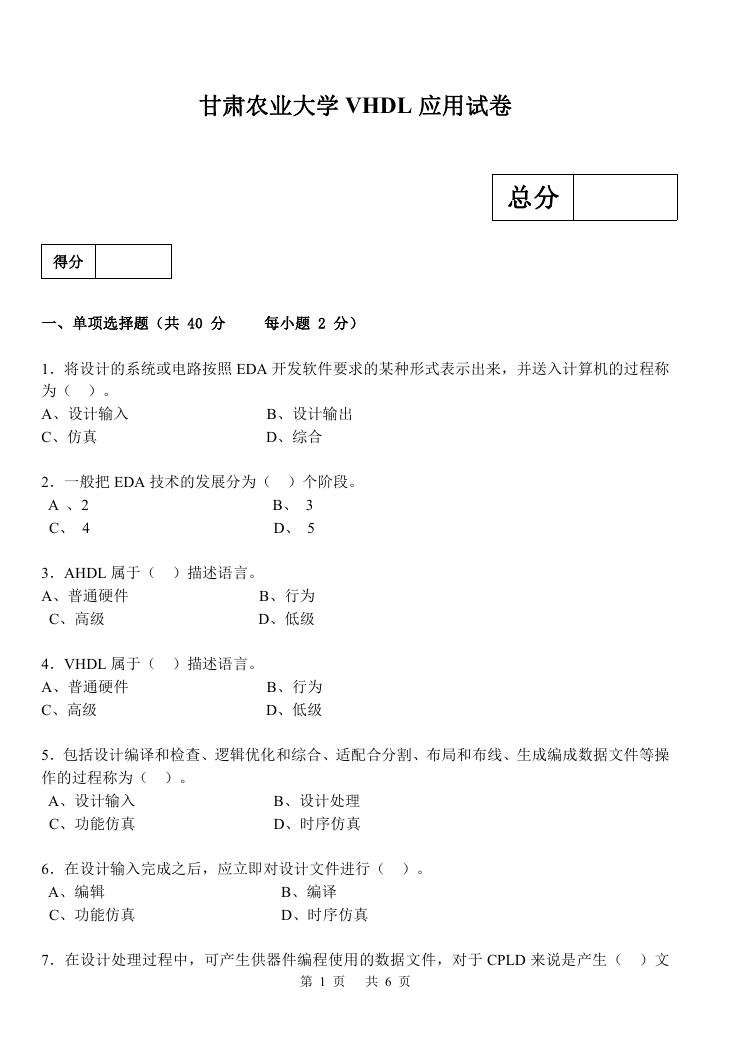

    甘肃农业大学 VHDL 应用试卷 总分 得分 一、单项选择题（共 40 分 每小题 2 分） 1．将设计的系统或电路按照 EDA 开发软件要求的某种形式表示出来，并送入计算机的过程称 为（ ）。 A、设计输入 C、仿真 B、设计输出 D、综合 2．一般把 EDA 技术的发展分为（ ）个阶段。 A 、2 C、 4 B、 3 D、 5 3．AHDL 属于（ ）描述语言。 A、普通硬件 C、高级 B、行为 D、低级 4．VHDL 属于（ ）描述语言。 A、普通硬件 C、高级 B、行为 D、低级 5．包括设计编译和检查、逻辑优化和综合、适配合分割、布局和布线、生成编成数据文件等操 作的过程称为（ ）。 A、设计输入 C、功能仿真 B、设计处理 D、时序仿真 6．在设计输入完成之后，应立即对设计文件进行（ ）。 A、编辑 C、功能仿真 B、编译 D、时序仿真 7．在设计处理过程中，可产生供器件编程使用的数据文件，对于 CPLD 来说是产生（ ）文 第 1 页 共 6 页

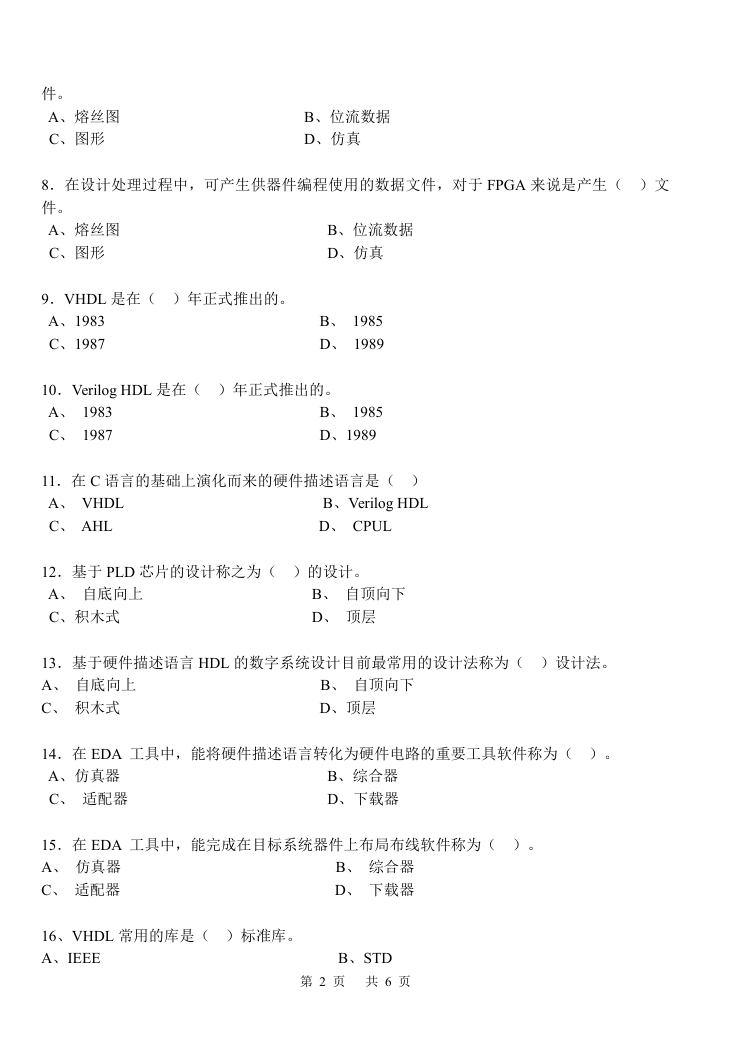

    件。 A、熔丝图 C、图形 B、位流数据 D、仿真 8．在设计处理过程中，可产生供器件编程使用的数据文件，对于 FPGA 来说是产生（ ）文 件。 A、熔丝图 C、图形 B、位流数据 D、仿真 9．VHDL 是在（ ）年正式推出的。 A、1983 C、1987 B、 1985 D、 1989 10．Verilog HDL 是在（ ）年正式推出的。 A、 1983 C、 1987 B、 1985 D、1989 11．在 C 语言的基础上演化而来的硬件描述语言是（ ） B、Verilog HDL A、 VHDL C、 AHL D、 CPUL 12．基于 PLD 芯片的设计称之为（ ）的设计。 A、 自底向上 C、积木式 B、 自顶向下 D、 顶层 13．基于硬件描述语言 HDL 的数字系统设计目前最常用的设计法称为（ ）设计法。 A、 自底向上 C、 积木式 B、 自顶向下 D、顶层 14．在 EDA 工具中，能将硬件描述语言转化为硬件电路的重要工具软件称为（ ）。 A、仿真器 C、 适配器 B、综合器 D、下载器 15．在 EDA 工具中，能完成在目标系统器件上布局布线软件称为（ ）。 A、 仿真器 C、 适配器 B、 综合器 D、 下载器 16、VHDL 常用的库是（ ）标准库。 A、IEEE B、STD 第 2 页 共 6 页

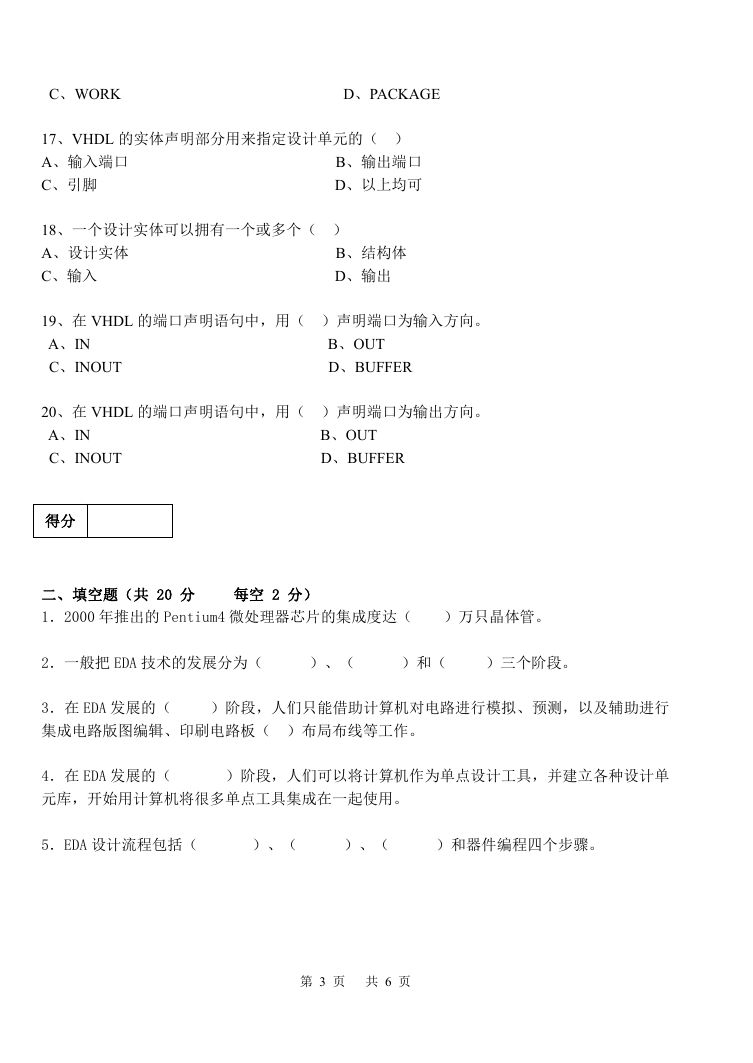

    C、WORK D、PACKAGE 17、VHDL 的实体声明部分用来指定设计单元的（ ） A、输入端口 C、引脚 B、输出端口 D、以上均可 18、一个设计实体可以拥有一个或多个（ ） A、设计实体 C、输入 B、结构体 D、输出 19、在 VHDL 的端口声明语句中，用（ ）声明端口为输入方向。 A、IN C、INOUT B、OUT D、BUFFER 20、在 VHDL 的端口声明语句中，用（ ）声明端口为输出方向。 A、IN C、INOUT B、OUT D、BUFFER 得分 二、填空题（共 20 分 1．2000 年推出的 Pentium4 微处理器芯片的集成度达（ 每空 2 分） ）万只晶体管。 2．一般把 EDA 技术的发展分为（ ）、（ ）和（ ）三个阶段。 3．在 EDA 发展的（ 集成电路版图编辑、印刷电路板（ ）布局布线等工作。 ）阶段，人们只能借助计算机对电路进行模拟、预测，以及辅助进行 4．在 EDA 发展的（ 元库，开始用计算机将很多单点工具集成在一起使用。 ）阶段，人们可以将计算机作为单点设计工具，并建立各种设计单 5．EDA 设计流程包括（ ）、（ ）、（ ）和器件编程四个步骤。 第 3 页 共 6 页

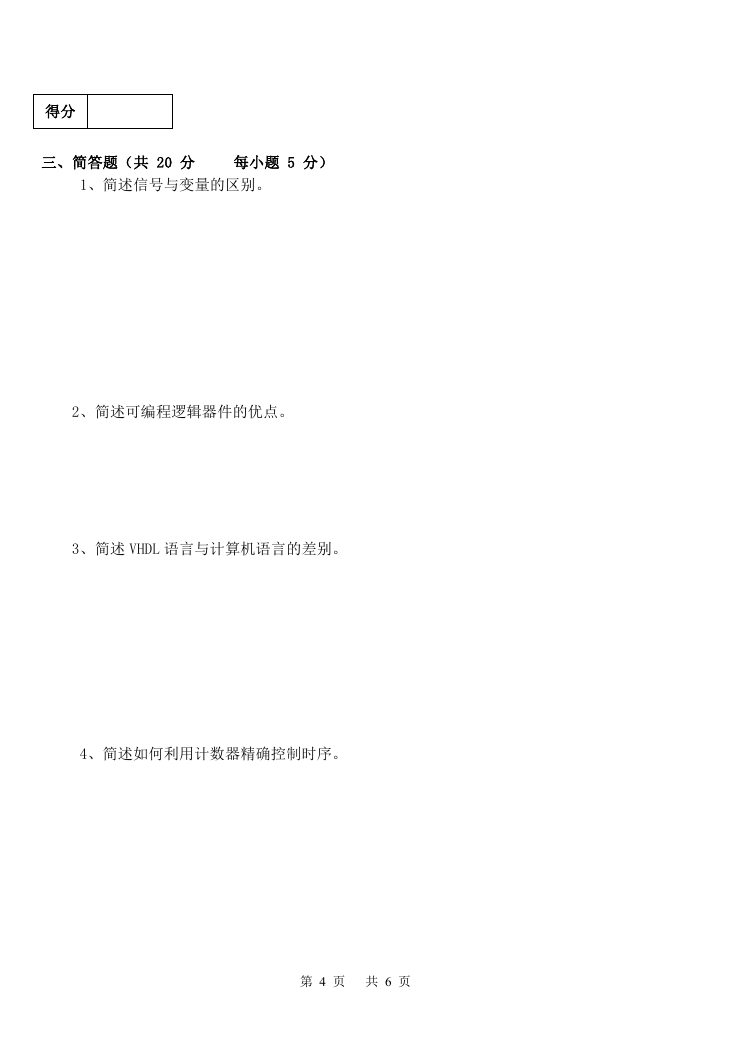

    得分 三、简答题（共 20 分 每小题 5 分） 1、简述信号与变量的区别。 2、简述可编程逻辑器件的优点。 3、简述 VHDL 语言与计算机语言的差别。 4、简述如何利用计数器精确控制时序。 第 4 页 共 6 页

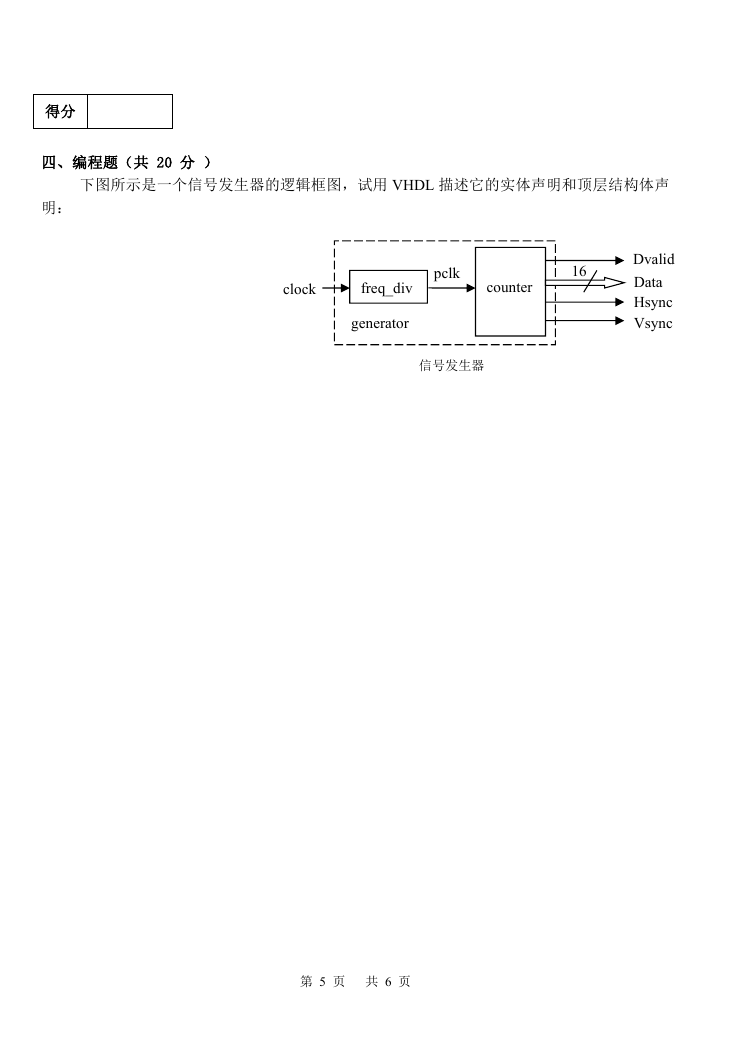

    得分 四、编程题（共 20 分 ） 下图所示是一个信号发生器的逻辑框图，试用 VHDL 描述它的实体声明和顶层结构体声 明： pclk counter 16 clock freq_div generator Dvalid Data Hsync Vsync 信号发生器 第 5 页 共 6 页
    第 6 页 共 6 页
