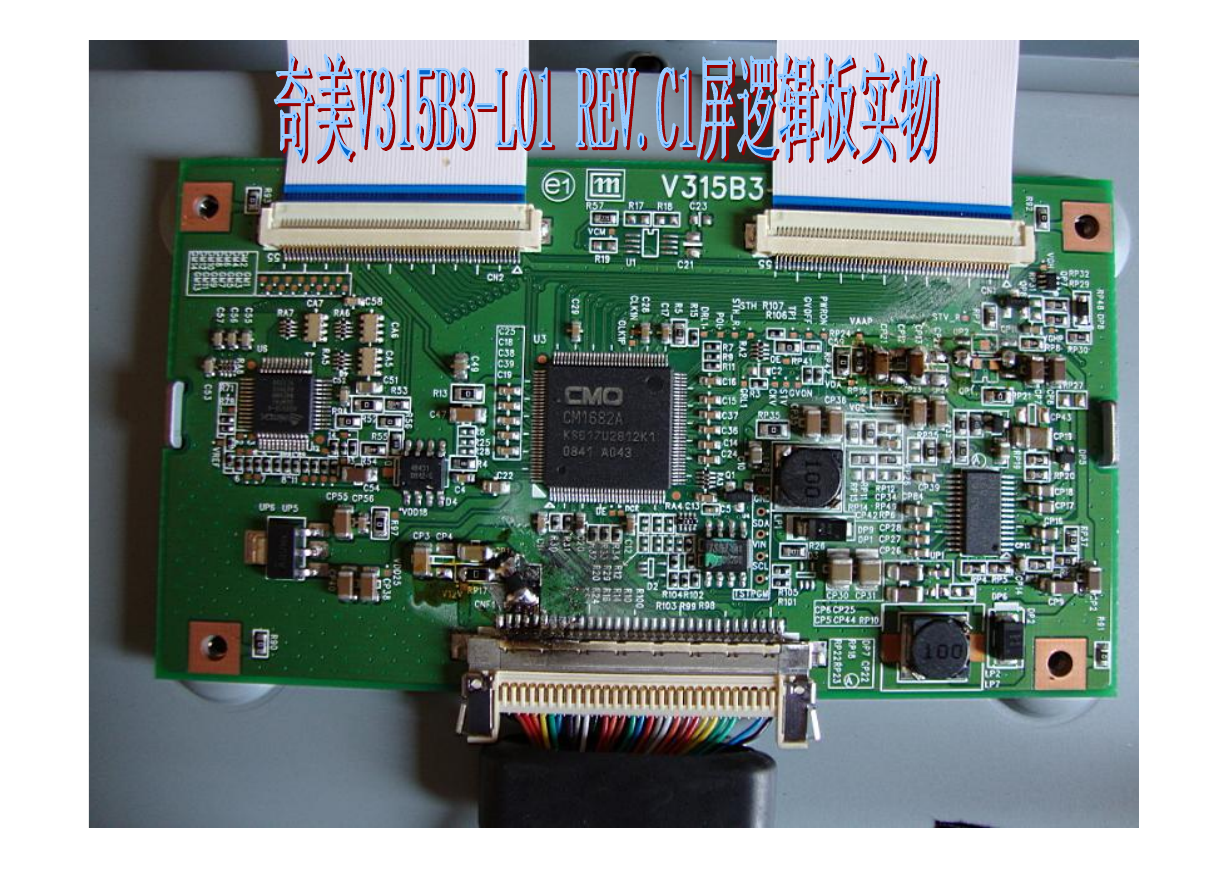

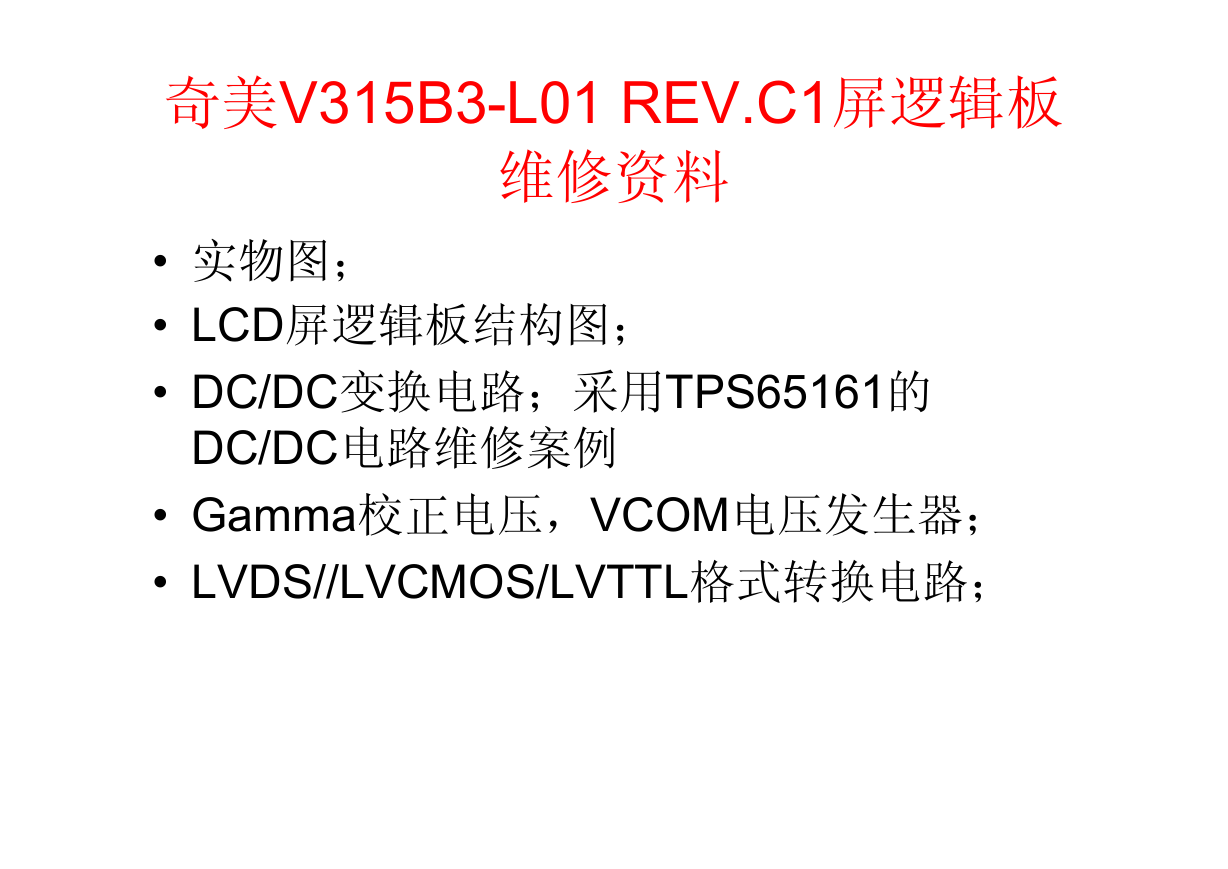

奇美V315B3-L01 REV.C1屏逻辑板 维修资料 • 实物图; • LCD屏逻辑板结构图; • DC/DC变换电路;采用TPS65161的 DC/DC电路维修案例 • Gamma校正电压,VCOM电压发生器; • LVDS//LVCMOS/LVTTL格式转换电路;

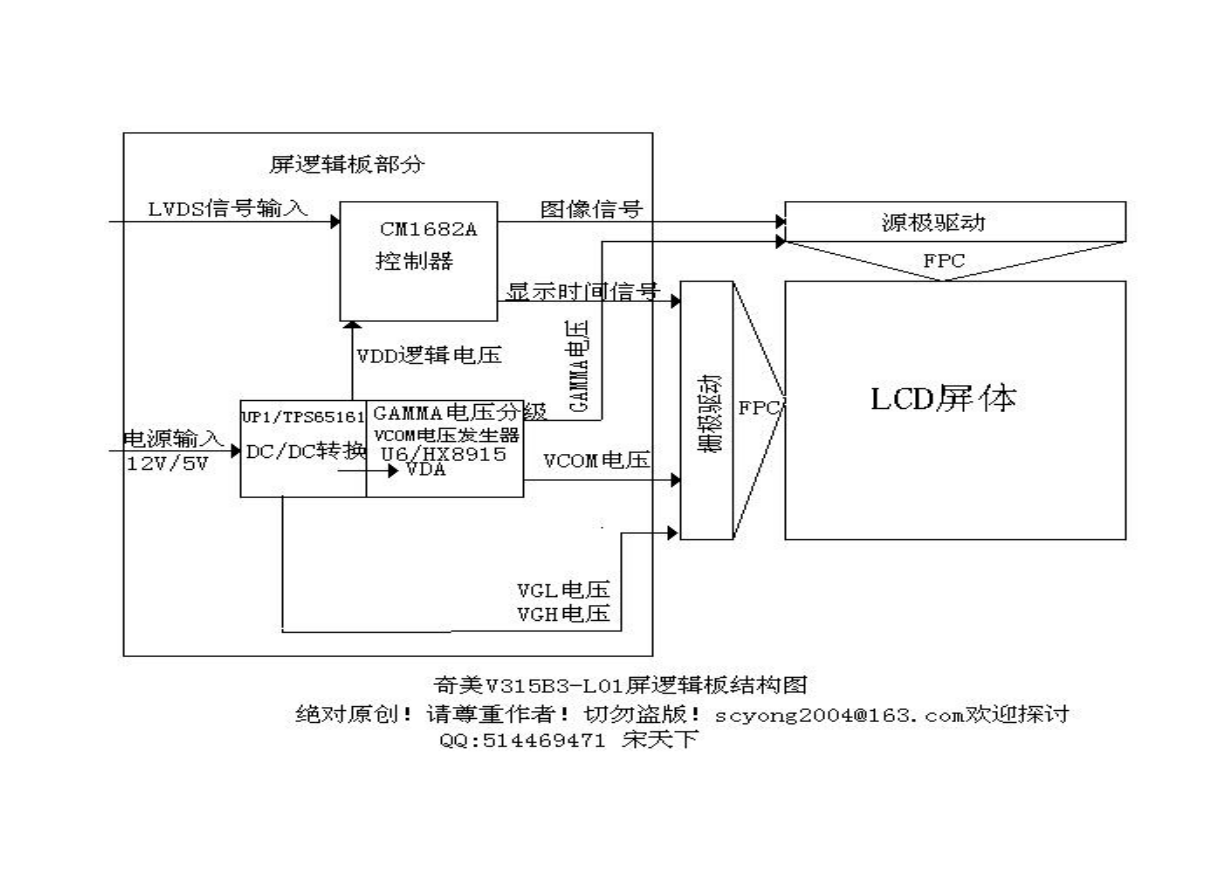

LCD屏逻辑板结构图

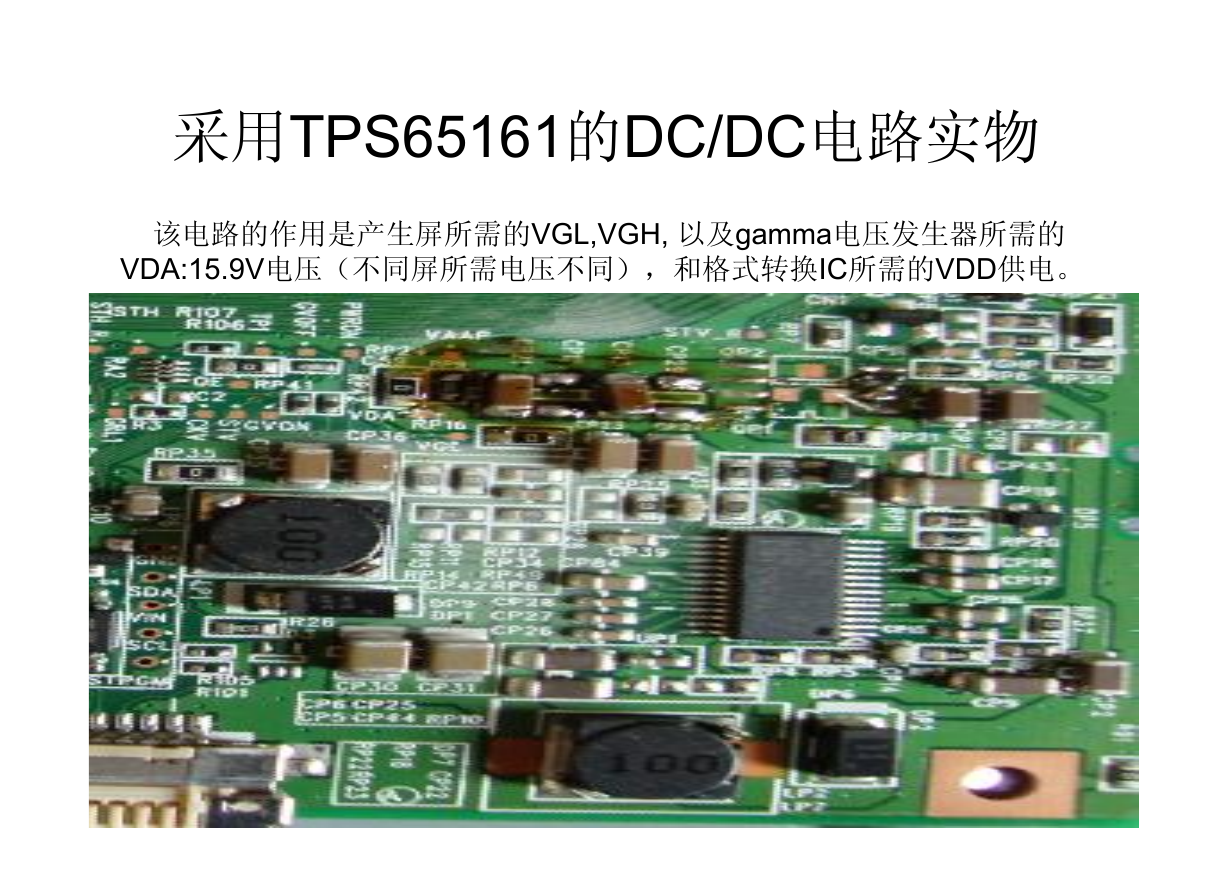

采用TPS65161的DC/DC电路实物 该电路的作用是产生屏所需的VGL,VGH, 以及gamma电压发生器所需的 VDA:15.9V电压(不同屏所需电压不同),和格式转换IC所需的VDD供电。

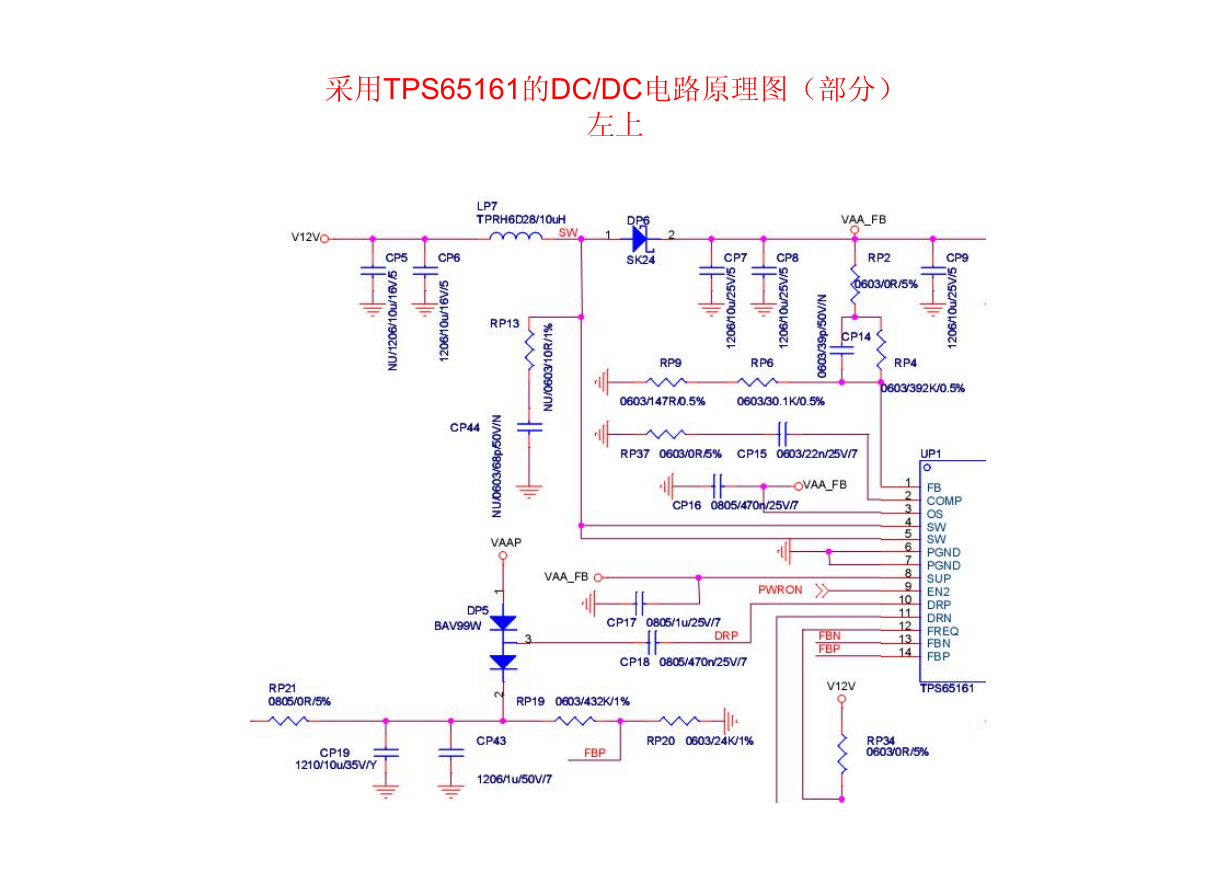

采用TPS65161的DC/DC电路原理图(部分) 左上

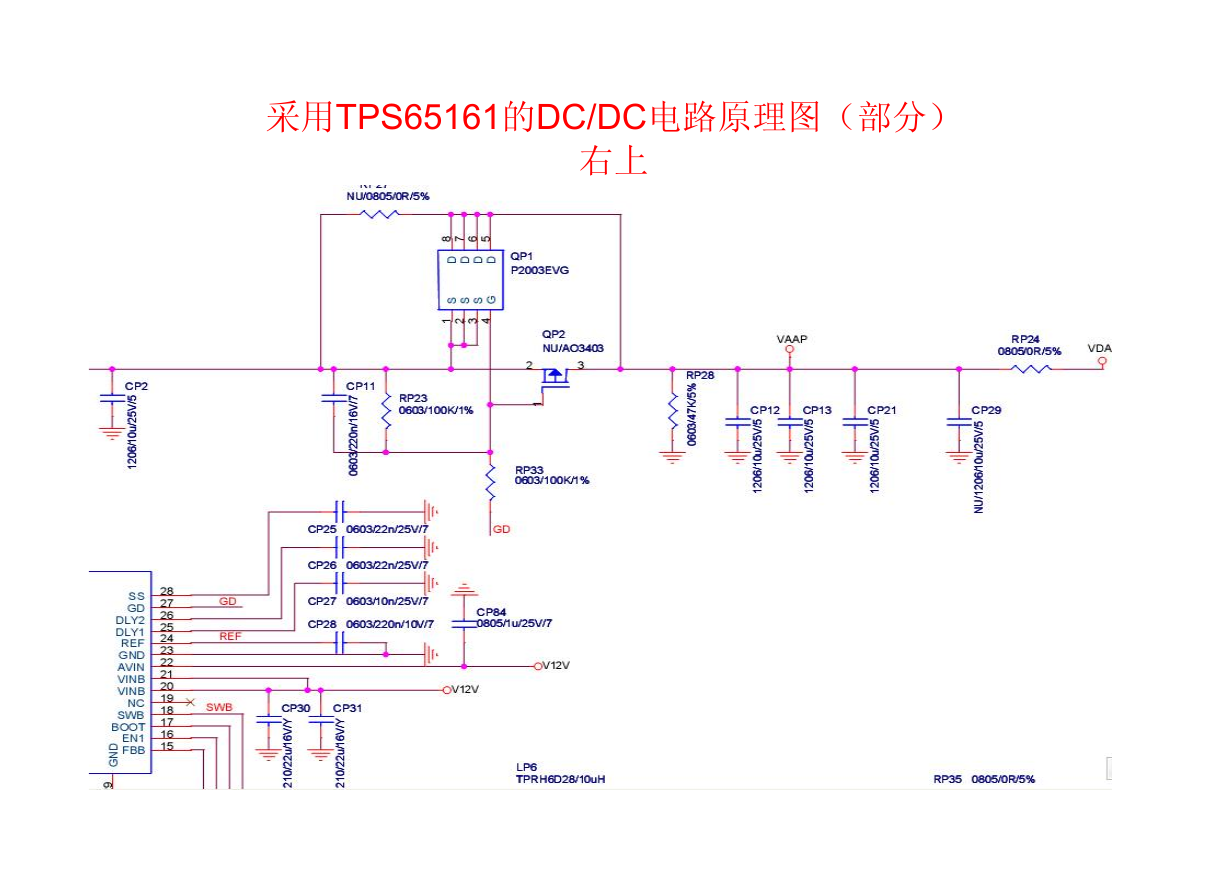

采用TPS65161的DC/DC电路原理图(部分) 右上

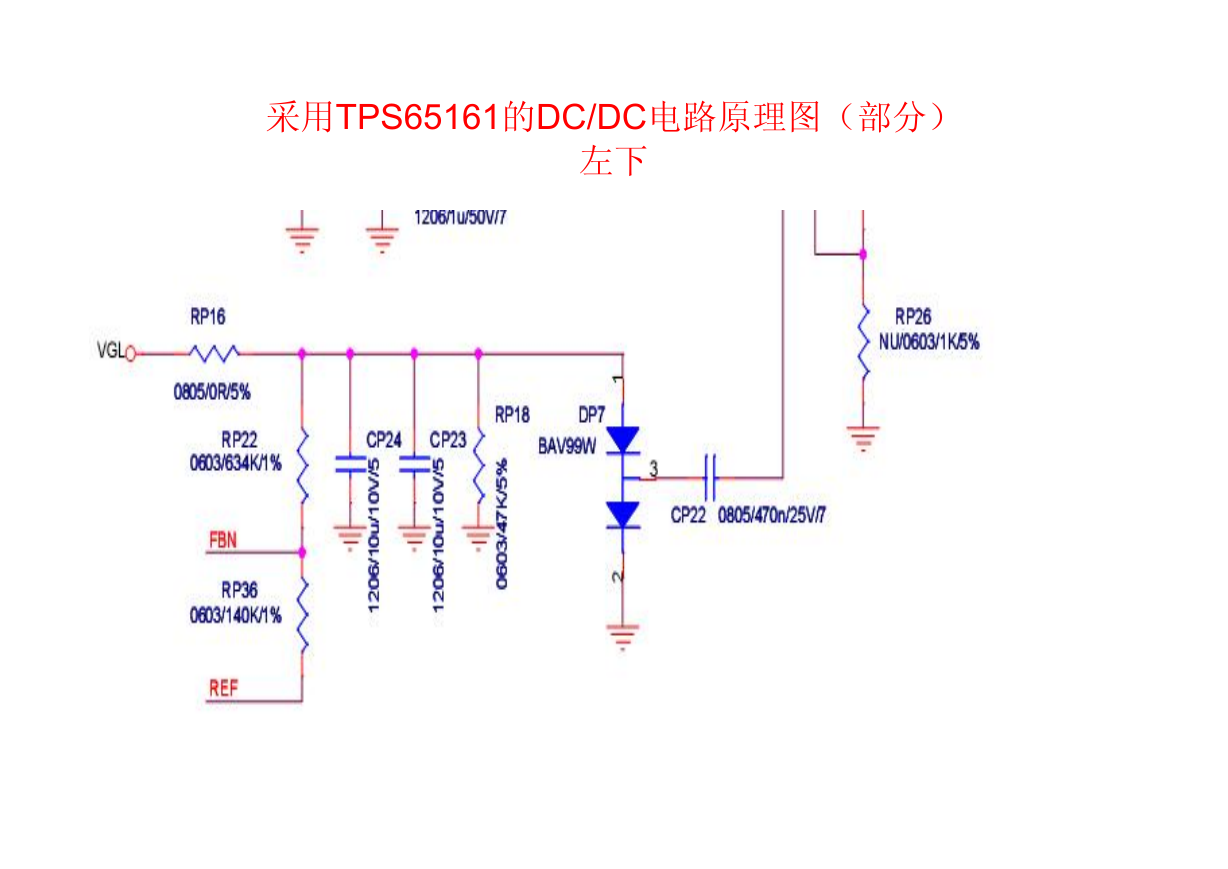

采用TPS65161的DC/DC电路原理图(部分) 左下
