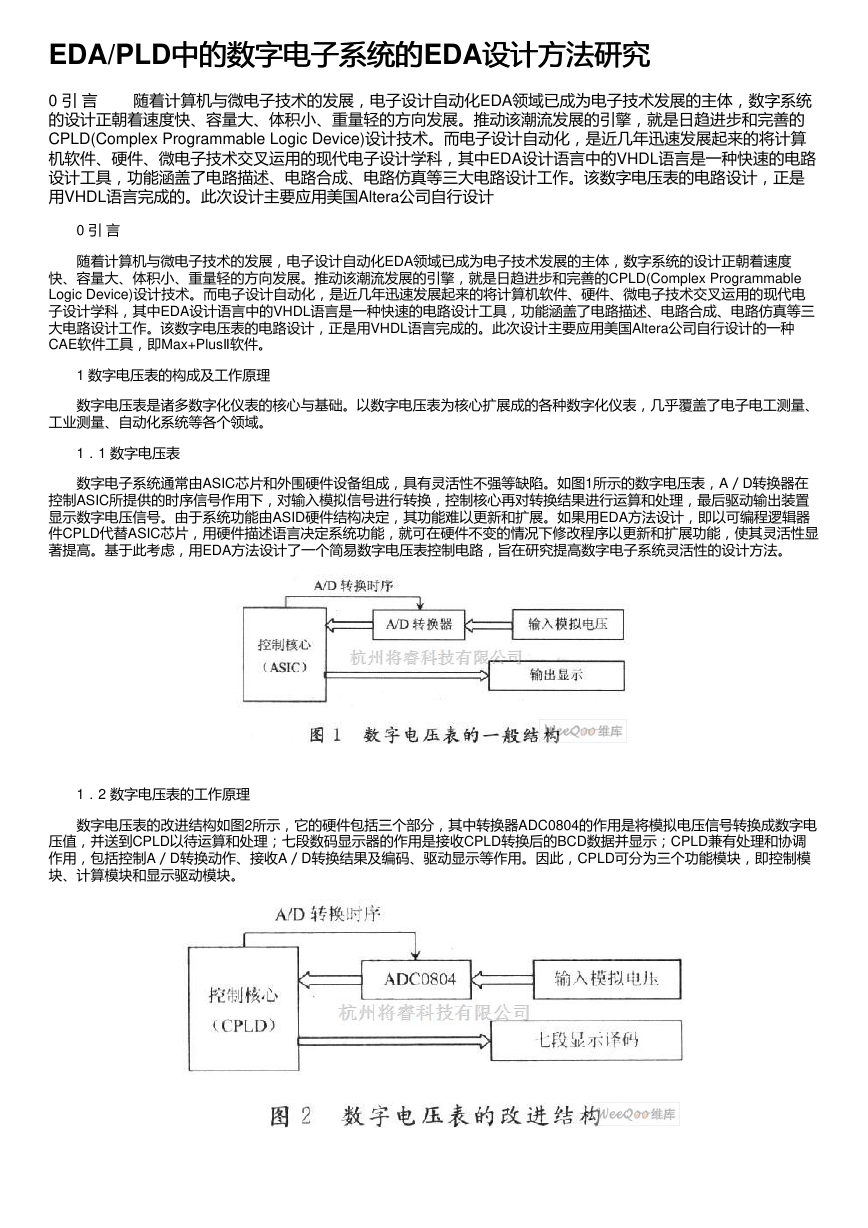

中的数字电子系统的EDA设计方法研究 设计方法研究 EDA/PLD中的数字电子系统的 0 引 言 　　随着计算机与微电子技术的发展，电子设计自动化EDA领域已成为电子技术发展的主体，数字系统 的设计正朝着速度快、容量大、体积小、重量轻的方向发展。推动该潮流发展的引擎，就是日趋进步和完善的 CPLD(Complex Programmable Logic Device)设计技术。而电子设计自动化，是近几年迅速发展起来的将计算 机软件、硬件、微电子技术交叉运用的现代电子设计学科，其中EDA设计语言中的VHDL语言是一种快速的电路 设计工具，功能涵盖了电路描述、电路合成、电路仿真等三大电路设计工作。该数字电压表的电路设计，正是 用VHDL语言完成的。此次设计主要应用美国Altera公司自行设计 　　0 引 言 　　随着计算机与微电子技术的发展，电子设计自动化EDA领域已成为电子技术发展的主体，数字系统的设计正朝着速度 快、容量大、体积小、重量轻的方向发展。推动该潮流发展的引擎，就是日趋进步和完善的CPLD(Complex Programmable Logic Device)设计技术。而电子设计自动化，是近几年迅速发展起来的将计算机软件、硬件、微电子技术交叉运用的现代电 子设计学科，其中EDA设计语言中的VHDL语言是一种快速的电路设计工具，功能涵盖了电路描述、电路合成、电路仿真等三 大电路设计工作。该数字电压表的电路设计，正是用VHDL语言完成的。此次设计主要应用美国Altera公司自行设计的一种 CAE软件工具，即Max+PlusⅡ软件。 　　1 数字电压表的构成及工作原理 　　数字电压表是诸多数字化仪表的核心与基础。以数字电压表为核心扩展成的各种数字化仪表，几乎覆盖了电子电工测量、 工业测量、自动化系统等各个领域。 　　1．1 数字电压表 　　数字电子系统通常由ASIC芯片和外围硬件设备组成，具有灵活性不强等缺陷。如图1所示的数字电压表，A／D转换器在 控制ASIC所提供的时序信号作用下，对输入模拟信号进行转换，控制核心再对转换结果进行运算和处理，最后驱动输出装置 显示数字电压信号。由于系统功能由ASID硬件结构决定，其功能难以更新和扩展。如果用EDA方法设计，即以可编程逻辑器 件CPLD代替ASIC芯片，用硬件描述语言决定系统功能，就可在硬件不变的情况下修改程序以更新和扩展功能，使其灵活性显 著提高。基于此考虑，用EDA方法设计了一个简易数字电压表控制电路，旨在研究提高数字电子系统灵活性的设计方法。 　　1．2 数字电压表的工作原理 　　数字电压表的改进结构如图2所示，它的硬件包括三个部分，其中转换器ADC0804的作用是将模拟电压信号转换成数字电 压值，并送到CPLD以待运算和处理；七段数码显示器的作用是接收CPLD转换后的BCD数据并显示；CPLD兼有处理和协调 作用，包括控制A／D转换动作、接收A／D转换结果及编码、驱动显示等作用。因此，CPLD可分为三个功能模块，即控制模 块、计算模块和显示驱动模块。 

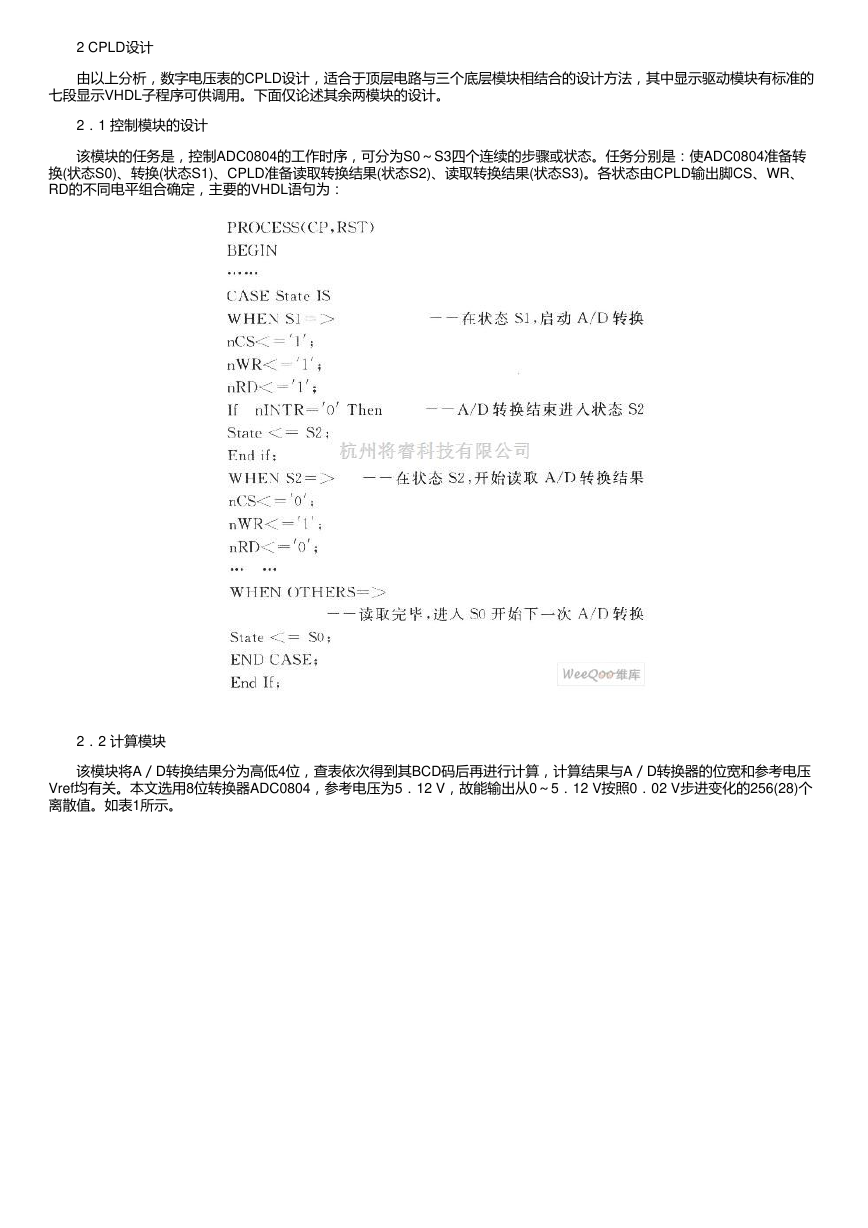

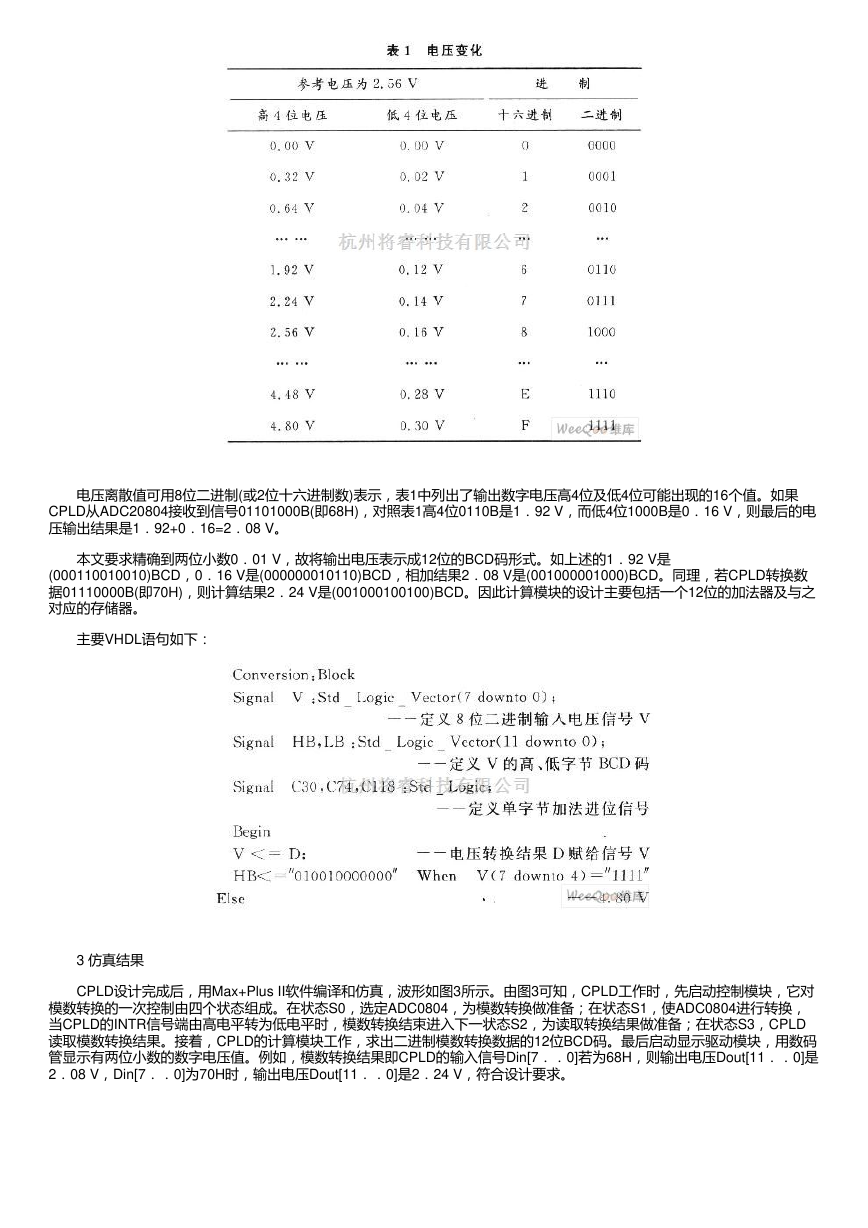

　　2 CPLD设计 　　由以上分析，数字电压表的CPLD设计，适合于顶层电路与三个底层模块相结合的设计方法，其中显示驱动模块有标准的 七段显示VHDL子程序可供调用。下面仅论述其余两模块的设计。 　　2．1 控制模块的设计 　　该模块的任务是，控制ADC0804的工作时序，可分为S0～S3四个连续的步骤或状态。任务分别是：使ADC0804准备转 换(状态S0)、转换(状态S1)、CPLD准备读取转换结果(状态S2)、读取转换结果(状态S3)。各状态由CPLD输出脚CS、WR、 RD的不同电平组合确定，主要的VHDL语句为： 　　2．2 计算模块 　　该模块将A／D转换结果分为高低4位，查表依次得到其BCD码后再进行计算，计算结果与A／D转换器的位宽和参考电压 Vref均有关。本文选用8位转换器ADC0804，参考电压为5．12 V，故能输出从0～5．12 V按照0．02 V步进变化的256(28)个 离散值。如表1所示。 

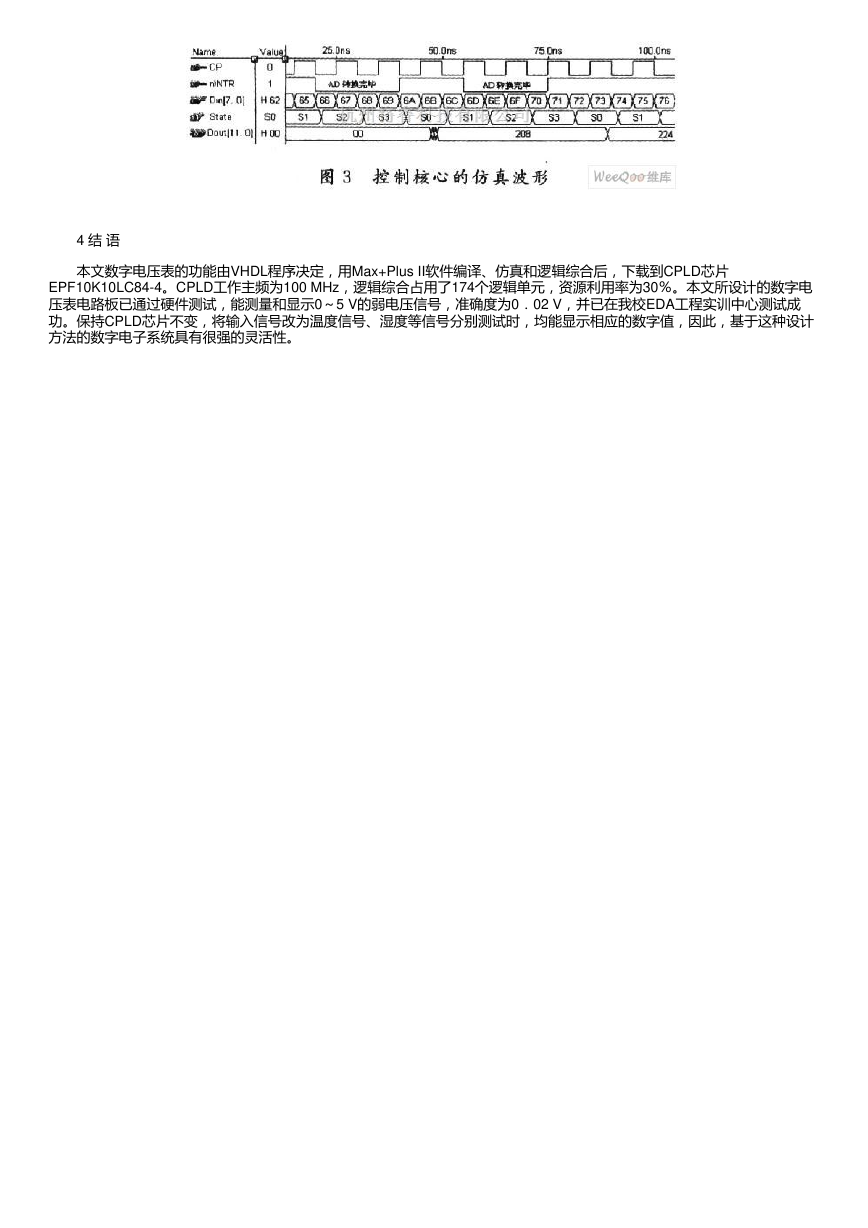

　　电压离散值可用8位二进制(或2位十六进制数)表示，表1中列出了输出数字电压高4位及低4位可能出现的16个值。如果 CPLD从ADC20804接收到信号01101000B(即68H)，对照表1高4位0110B是1．92 V，而低4位1000B是0．16 V，则最后的电 压输出结果是1．92+0．16=2．08 V。 　　本文要求精确到两位小数0．01 V，故将输出电压表示成12位的BCD码形式。如上述的1．92 V是 (000110010010)BCD，0．16 V是(000000010110)BCD，相加结果2．08 V是(001000001000)BCD。同理，若CPLD转换数 据01110000B(即70H)，则计算结果2．24 V是(001000100100)BCD。因此计算模块的设计主要包括一个12位的加法器及与之 对应的存储器。 　　主要VHDL语句如下： 　　3 仿真结果 　　CPLD设计完成后，用Max+Plus II软件编译和仿真，波形如图3所示。由图3可知，CPLD工作时，先启动控制模块，它对 模数转换的一次控制由四个状态组成。在状态S0，选定ADC0804，为模数转换做准备；在状态S1，使ADC0804进行转换， 当CPLD的INTR信号端由高电平转为低电平时，模数转换结束进入下一状态S2，为读取转换结果做准备；在状态S3，CPLD 读取模数转换结果。接着，CPLD的计算模块工作，求出二进制模数转换数据的12位BCD码。最后启动显示驱动模块，用数码 管显示有两位小数的数字电压值。例如，模数转换结果即CPLD的输入信号Din[7．．0]若为68H，则输出电压Dout[11．．0]是 2．08 V，Din[7．．0]为70H时，输出电压Dout[11．．0]是2．24 V，符合设计要求。 

　　4 结 语 　　本文数字电压表的功能由VHDL程序决定，用Max+Plus II软件编译、仿真和逻辑综合后，下载到CPLD芯片 EPF10K10LC84-4。CPLD工作主频为100 MHz，逻辑综合占用了174个逻辑单元，资源利用率为30％。本文所设计的数字电 压表电路板已通过硬件测试，能测量和显示0～5 V的弱电压信号，准确度为0．02 V，并已在我校EDA工程实训中心测试成 功。保持CPLD芯片不变，将输入信号改为温度信号、湿度等信号分别测试时，均能显示相应的数字值，因此，基于这种设计 方法的数字电子系统具有很强的灵活性。
