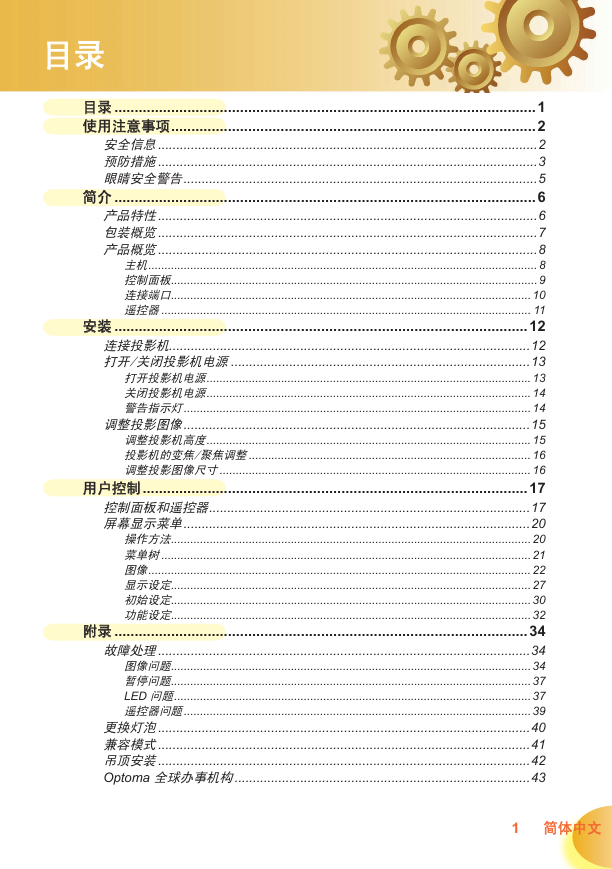

目录目录.........................................................................................................1 使用注意事项...........................................................................................2 安全信息.........................................................................................................2 预防措施.........................................................................................................3 眼睛安全警告..................................................................................................5 简介.........................................................................................................6 产品特性.........................................................................................................6 包装概览.........................................................................................................7 产品概览.........................................................................................................8 主机......................................................................................................................... 8 控制面板.................................................................................................................. 9 连接端口................................................................................................................ 10 遥控器................................................................................................................... 11 安装.......................................................................................................12 连接投影机....................................................................................................12 打开/关闭投影机电源...................................................................................13 打开投影机电源..................................................................................................... 13 关闭投影机电源..................................................................................................... 14 警告指示灯............................................................................................................ 14 调整投影图像................................................................................................15 调整投影机高度..................................................................................................... 15 投影机的变焦/聚焦调整........................................................................................ 16 调整投影图像尺寸................................................................................................. 16 用户控制................................................................................................17 控制面板和遥控器.........................................................................................17 屏幕显示菜单................................................................................................20 操作方法................................................................................................................ 20 菜单树................................................................................................................... 21 图像....................................................................................................................... 22 显示设定................................................................................................................ 27 初始设定................................................................................................................ 30 功能设定................................................................................................................ 32 附录.......................................................................................................34 故障处理.......................................................................................................34 图像问题................................................................................................................ 34 暂停问题................................................................................................................ 37 LED.问题............................................................................................................... 37 遥控器问题............................................................................................................ 39 更换灯泡.......................................................................................................40 兼容模式.......................................................................................................41 吊顶安装.......................................................................................................42 Optoma.全球办事机构..................................................................................43 1 简体中文

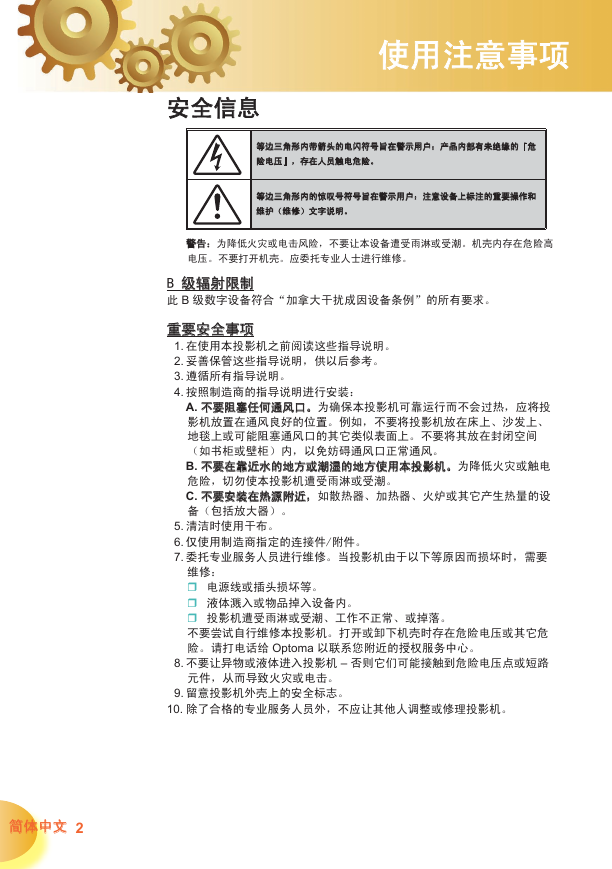

使用注意事项安全信息等边三角形内带箭头的电闪符号旨在警示用户：产品内部有未绝缘的「危险电压」，存在人员触电危险。等边三角形内的惊叹号符号旨在警示用户：注意设备上标注的重要操作和维护（维修）文字说明。警告：为降低火灾或电击风险，不要让本设备遭受雨淋或受潮。机壳内存在危险高电压。不要打开机壳。应委托专业人士进行维修。 B 级辐射限制此 B 级数字设备符合“加拿大干扰成因设备条例”的所有要求。重要安全事项 1. 在使用本投影机之前阅读这些指导说明。 2. 妥善保管这些指导说明，供以后参考。 3. 遵循所有指导说明。 4. 按照制造商的指导说明进行安装： . A..不要阻塞任何通风口。为确保本投影机可靠运行而不会过热，应将投影机放置在通风良好的位置。例如，不要将投影机放在床上、沙发上、地毯上或可能阻塞通风口的其它类似表面上。不要将其放在封闭空间（如书柜或壁柜）内，以免妨碍通风口正常通风。 . B..不要在靠近水的地方或潮湿的地方使用本投影机。为降低火灾或触电危险，切勿使本投影机遭受雨淋或受潮。 . C..不要安装在热源附近，如散热器、加热器、火炉或其它产生热量的设备（包括放大器）。 5. 清洁时使用干布。 6. 仅使用制造商指定的连接件/附件。 7. 委托专业服务人员进行维修。当投影机由于以下等原因而损坏时，需要维修： . 电源线或插头损坏等。 . 液体溅入或物品掉入设备内。 . 投影机遭受雨淋或受潮、工作不正常、或掉落。不要尝试自行维修本投影机。打开或卸下机壳时存在危险电压或其它危险。请打电话给 Optoma 以联系您附近的授权服务中心。 8. 不要让异物或液体进入投影机 – 否则它们可能接触到危险电压点或短路元件，从而导致火灾或电击。 9. 留意投影机外壳上的安全标志。 10. 除了合格的专业服务人员外，不应让其他人调整或修理投影机。简体中文. 2

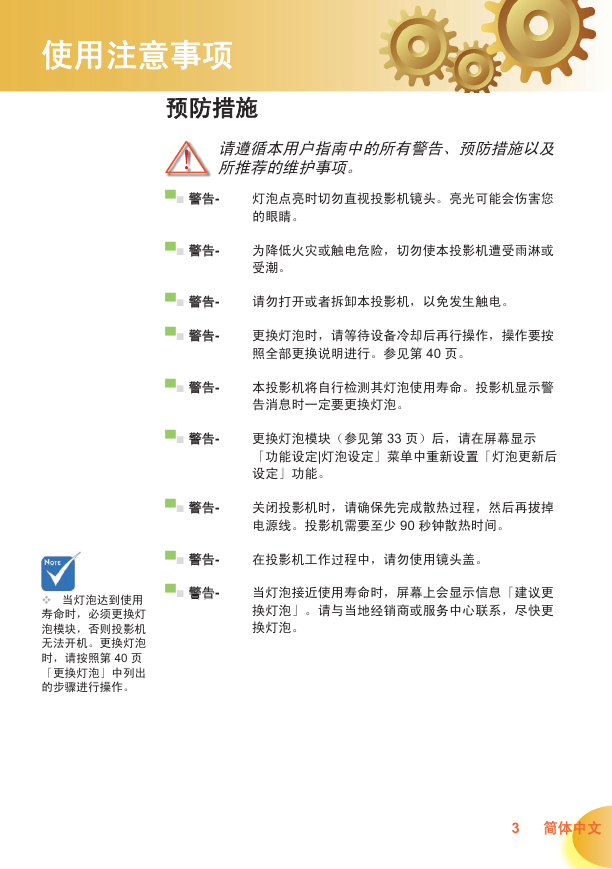

使用注意事项预防措施 . 请遵循本用户指南中的所有警告、预防措施以及所推荐的维护事项。 ▀■.警告-. ▀■.警告-. ▀■.警告-. ▀■.警告-. ▀■.警告-. ▀■.警告-. ▀■.警告-. ▀■.警告-. ▀■.警告-. 灯泡点亮时切勿直视投影机镜头。亮光可能会伤害您的眼睛。为降低火灾或触电危险，切勿使本投影机遭受雨淋或受潮。请勿打开或者拆卸本投影机，以免发生触电。更换灯泡时，请等待设备冷却后再行操作，操作要按照全部更换说明进行。参见第 40 页。本投影机将自行检测其灯泡使用寿命。投影机显示警告消息时一定要更换灯泡。更换灯泡模块（参见第 33 页）后，请在屏幕显示「功能设定|灯泡设定」菜单中重新设置「灯泡更新后设定」功能。关闭投影机时，请确保先完成散热过程，然后再拔掉电源线。投影机需要至少 90 秒钟散热时间。在投影机工作过程中，请勿使用镜头盖。当灯泡接近使用寿命时，屏幕上会显示信息「建议更换灯泡」。请与当地经销商或服务中心联系，尽快更换灯泡。  当灯泡达到使用寿命时，必须更换灯泡模块，否则投影机无法开机。更换灯泡时，请按照第 40 页「更换灯泡」中列出的步骤进行操作。 3 简体中文

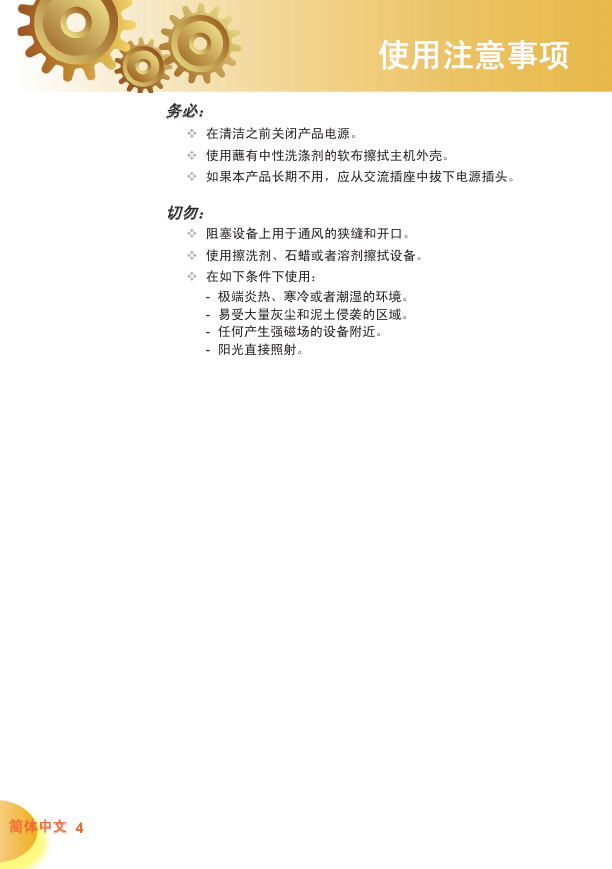

使用注意事项务必：  在清洁之前关闭产品电源。  使用蘸有中性洗涤剂的软布擦拭主机外壳。  如果本产品长期不用，应从交流插座中拔下电源插头。切勿：  阻塞设备上用于通风的狭缝和开口。  使用擦洗剂、石蜡或者溶剂擦拭设备。  在如下条件下使用： - 极端炎热、寒冷或者潮湿的环境。 - 易受大量灰尘和泥土侵袭的区域。 - 任何产生强磁场的设备附近。 - 阳光直接照射。简体中文. 4

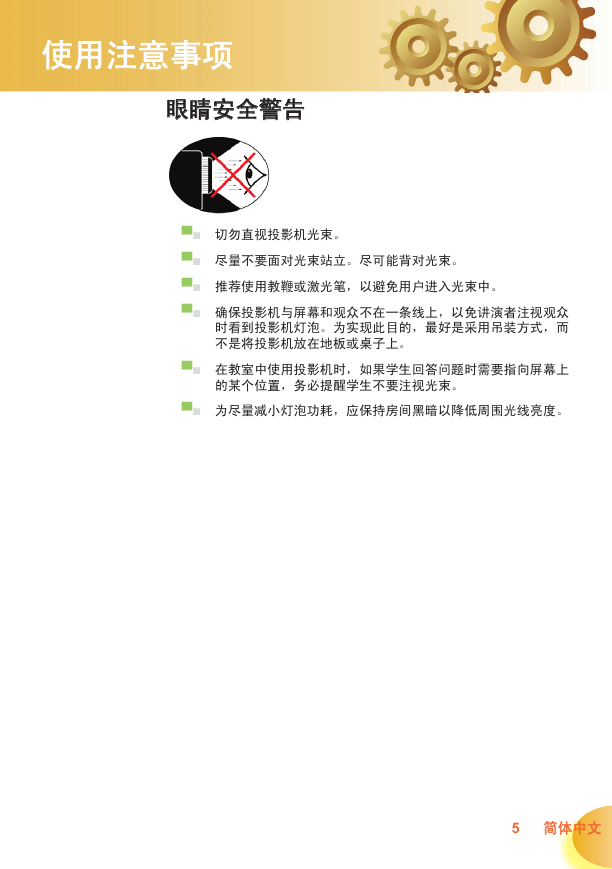

使用注意事项眼睛安全警告 . ▀■. 切勿直视投影机光束。 ▀■. 尽量不要面对光束站立。尽可能背对光束。 ▀■. 推荐使用教鞭或激光笔，以避免用户进入光束中。 ▀■. 确保投影机与屏幕和观众不在一条线上，以免讲演者注视观众时看到投影机灯泡。为实现此目的，最好是采用吊装方式，而不是将投影机放在地板或桌子上。 ▀■. 在教室中使用投影机时，如果学生回答问题时需要指向屏幕上的某个位置，务必提醒学生不要注视光束。 ▀■. 为尽量减小灯泡功耗，应保持房间黑暗以降低周围光线亮度。简体中文

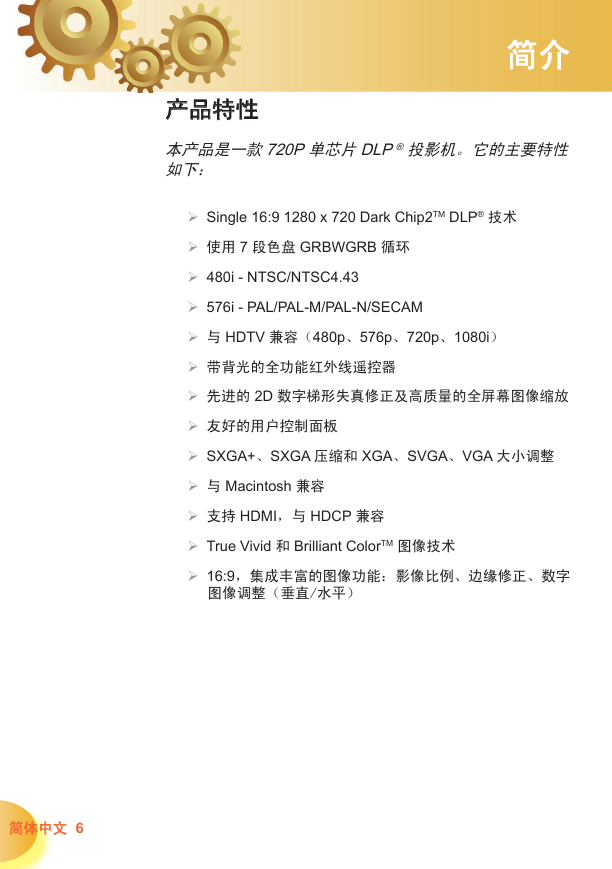

简介产品特性 . 本产品是一款.720P.单芯片.DLP ®.投影机。它的主要特性如下：  Single 16:9 1280 x 720 Dark Chip2TM DLP® 技术  使用 7 段色盘 GRBWGRB 循环  480i - NTSC/NTSC4.43  576i - PAL/PAL-M/PAL-N/SECAM  与 HDTV 兼容（480p、576p、720p、1080i）  带背光的全功能红外线遥控器  先进的 2D 数字梯形失真修正及高质量的全屏幕图像缩放  友好的用户控制面板  SXGA+、SXGA 压缩和 XGA、SVGA、VGA 大小调整  与 Macintosh 兼容  支持 HDMI，与 HDCP 兼容  True Vivid 和 Brilliant ColorTM 图像技术  16:9，集成丰富的图像功能：影像比例、边缘修正、数字图像调整（垂直/水平）简体中文. 6

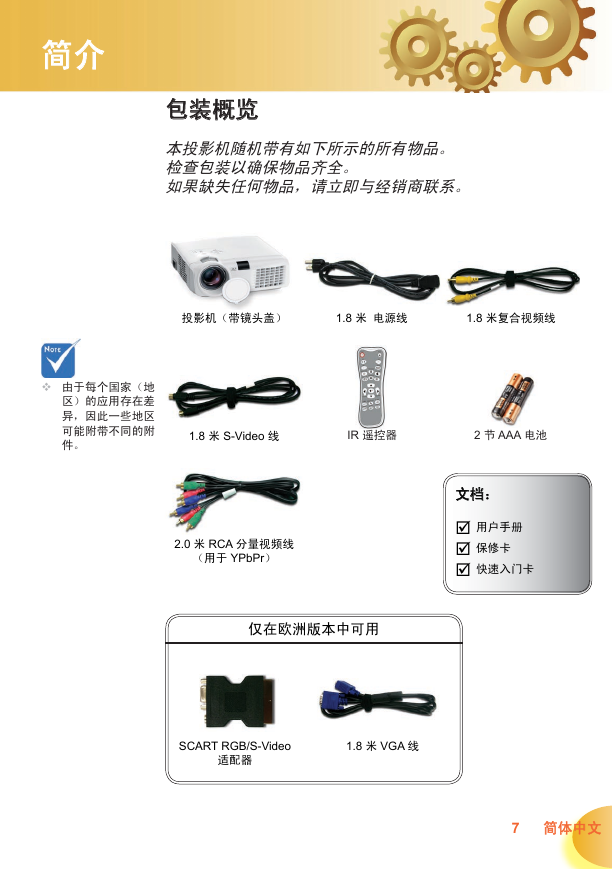

简介包装概览本投影机随机带有如下所示的所有物品。检查包装以确保物品齐全。如果缺失任何物品，请立即与经销商联系。投影机（带镜头盖） 1.8 米电源线 1.8 米复合视频线  由于每个国家（地区）的应用存在差异，因此一些地区可能附带不同的附件。 1.8 米 S-Video 线 IR 遥控器 2 节 AAA 电池文档：.  用户手册  保修卡  快速入门卡 2.0 米 RCA 分量视频线（用于 YPbPr）仅在欧洲版本中可用 SCART RGB/S-Video 1.8 米 VGA 线适配器 7 简体中文

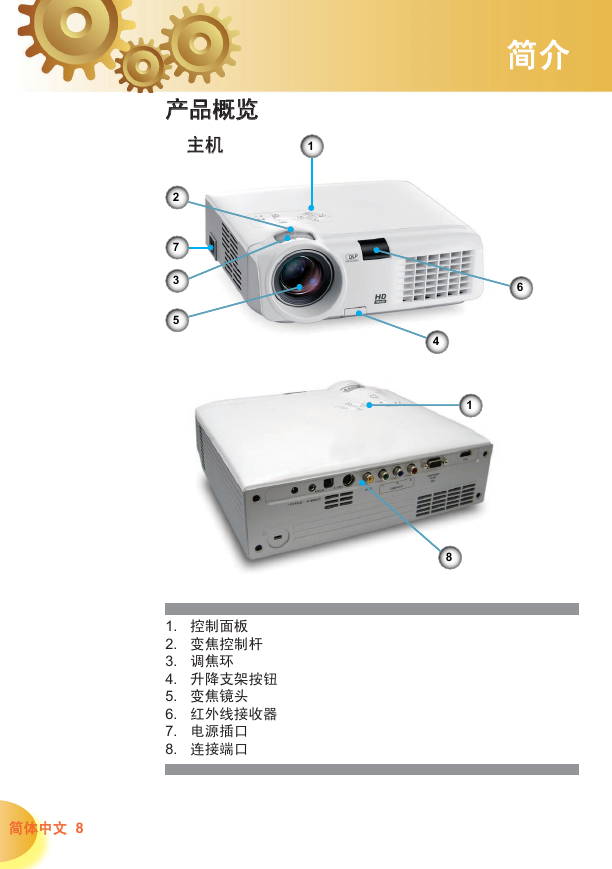

产品概览主机 1 2 7 3 简介 6 4 1 1. 控制面板 2. 变焦控制杆 3. 调焦环 4. 升降支架按钮 5. 变焦镜头 6. 红外线接收器 7. 电源插口 8. 连接端口简体中文.
