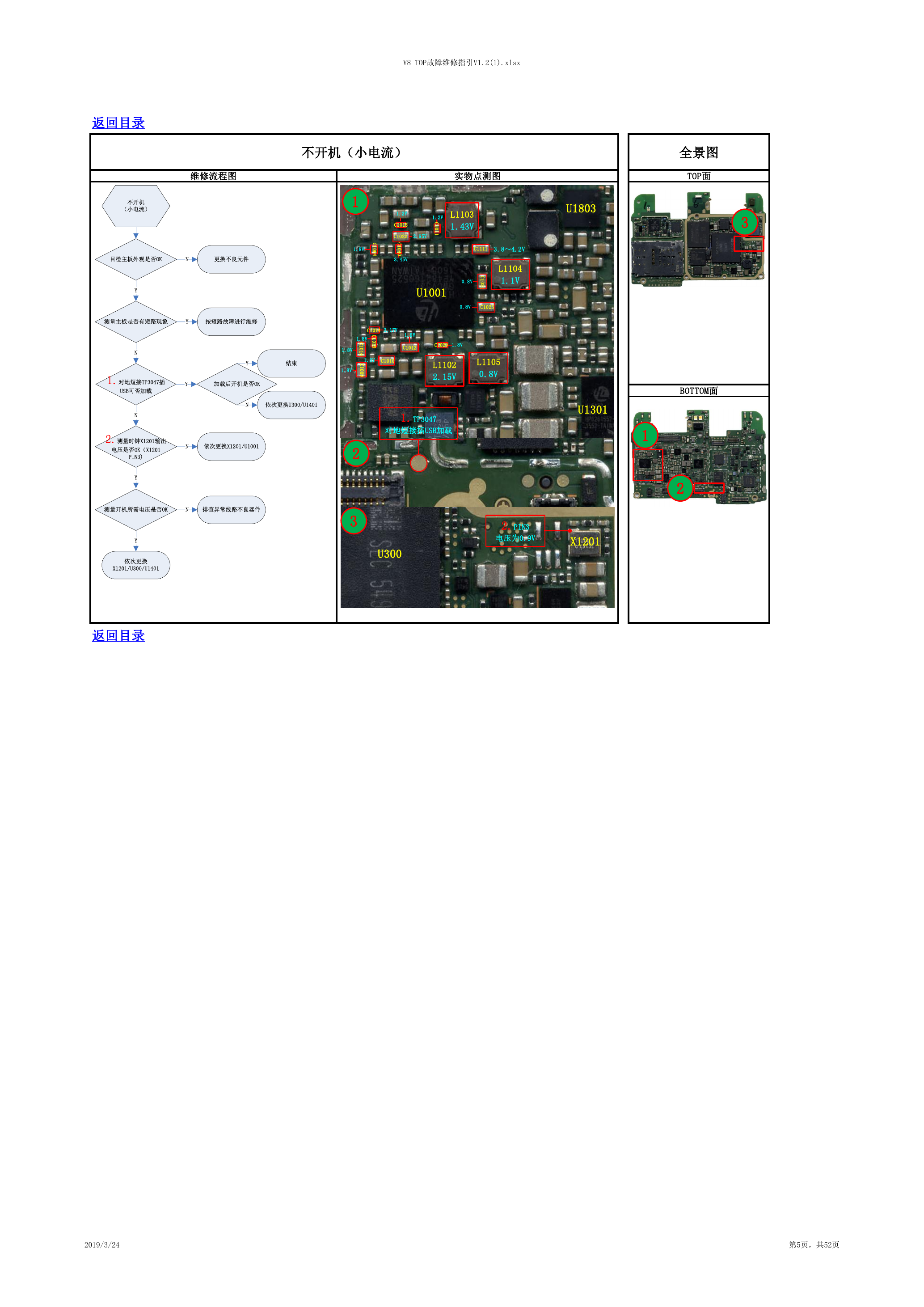

V8 TOP故障维修指引V1.2(1).xlsx 返回目录 不开机（小电流） 维修流程图 实物点测图 1 1.2V C1015 C1022 2.95V L1103 1.43V 1.2V C 1 0 1 1 1.8V C 1 0 0 4 C 1 0 4 0 3.45V C1111 3.8～4.2V L1104 1.1V U1001 0.8V C 1 0 3 1 0.8V C1025 1.8V C1012 C1014 3.17V C 1 0 3 9 1.8V C 1 0 1 6 1.8V C 1 0 0 9 1.8V 1.8V C1010 C1029 1.8V L1102 2.15V L1105 0.8V 全景图 TOP面 3 U1803 1.TP3047 对地短接插USB加载 U1301 1 2 2 3 U300 2.PIN3 电压为0.9V X1201 BOTTOM面 2 返回目录 2019/3/24 第5页，共52页 不开机（小电流）目检主板外观是否OK更换不良元件测量主板是否有短路现象N1.对地短接TP3047插USB可否加载按短路故障进行维修2.测量时钟X1201输出电压是否OK（X1201 PIN3)依次更换X1201/U1001YYNNYYN加载后开机是否OK结束依次更换U300/U1401YN测量开机所需电压是否OK排查异常线路不良器件依次更换X1201/U300/U1401YN
