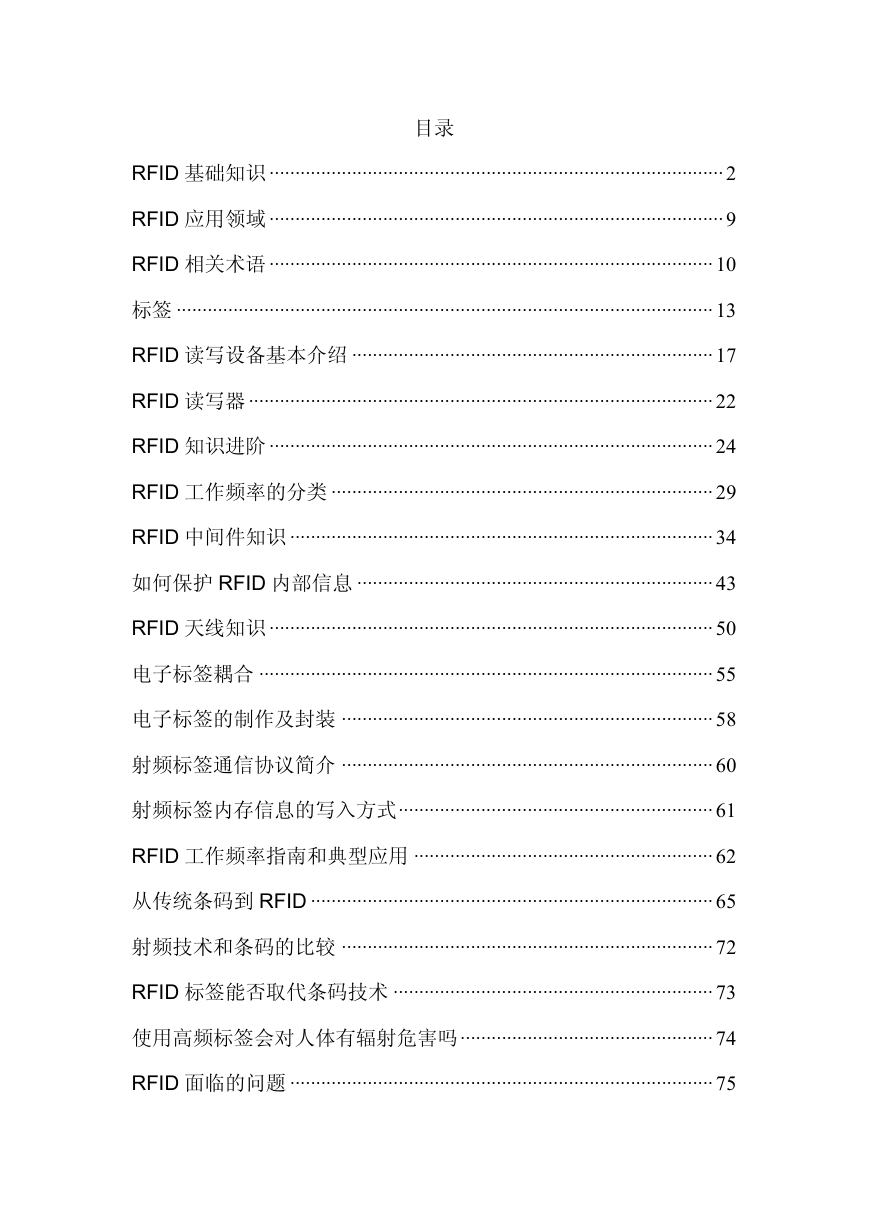

目录 RFID 基础知识························································································ 2 RFID 应用领域························································································ 9 RFID 相关术语······················································································ 10 标签 ········································································································ 13 RFID 读写设备基本介绍 ······································································ 17 RFID 读写器·························································································· 22 RFID 知识进阶······················································································ 24 RFID 工作频率的分类 ·········································································· 29 RFID 中间件知识 ·················································································· 34 如何保护 RFID 内部信息 ····································································· 43 RFID 天线知识······················································································ 50 电子标签耦合 ························································································ 55 电子标签的制作及封装 ········································································ 58 射频标签通信协议简介 ········································································ 60 射频标签内存信息的写入方式····························································· 61 RFID 工作频率指南和典型应用 ·························································· 62 从传统条码到 RFID ·············································································· 65 射频技术和条码的比较 ········································································ 72 RFID 标签能否取代条码技术 ······························································ 73 使用高频标签会对人体有辐射危害吗················································· 74 RFID 面临的问题 ·················································································· 75

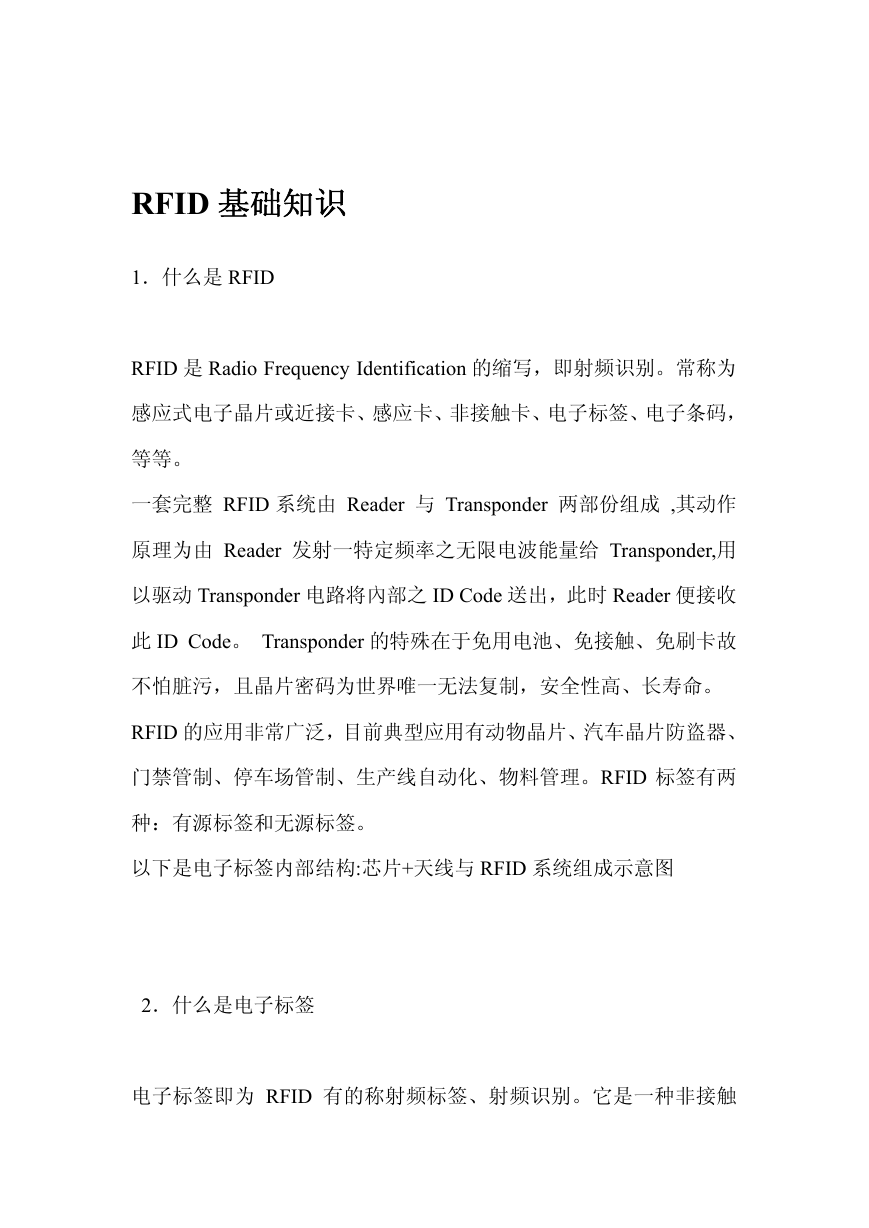

RFID 基础知识 1．什么是 RFID RFID 是 Radio Frequency Identification 的缩写，即射频识别。常称为感应式电子晶片或近接卡、感应卡、非接触卡、电子标签、电子条码，等等。一套完整 RFID 系统由 Reader 与 Transponder 两部份组成 ,其动作原理为由 Reader 发射一特定频率之无限电波能量给 Transponder,用以驱动 Transponder 电路将內部之 ID Code 送出，此时 Reader 便接收此 ID Code。 Transponder 的特殊在于免用电池、免接触、免刷卡故不怕脏污，且晶片密码为世界唯一无法复制，安全性高、长寿命。 RFID 的应用非常广泛，目前典型应用有动物晶片、汽车晶片防盜器、门禁管制、停车场管制、生产线自动化、物料管理。RFID 标签有两种：有源标签和无源标签。以下是电子标签内部结构:芯片+天线与 RFID 系统组成示意图 2．什么是电子标签电子标签即为 RFID 有的称射频标签、射频识别。它是一种非接触

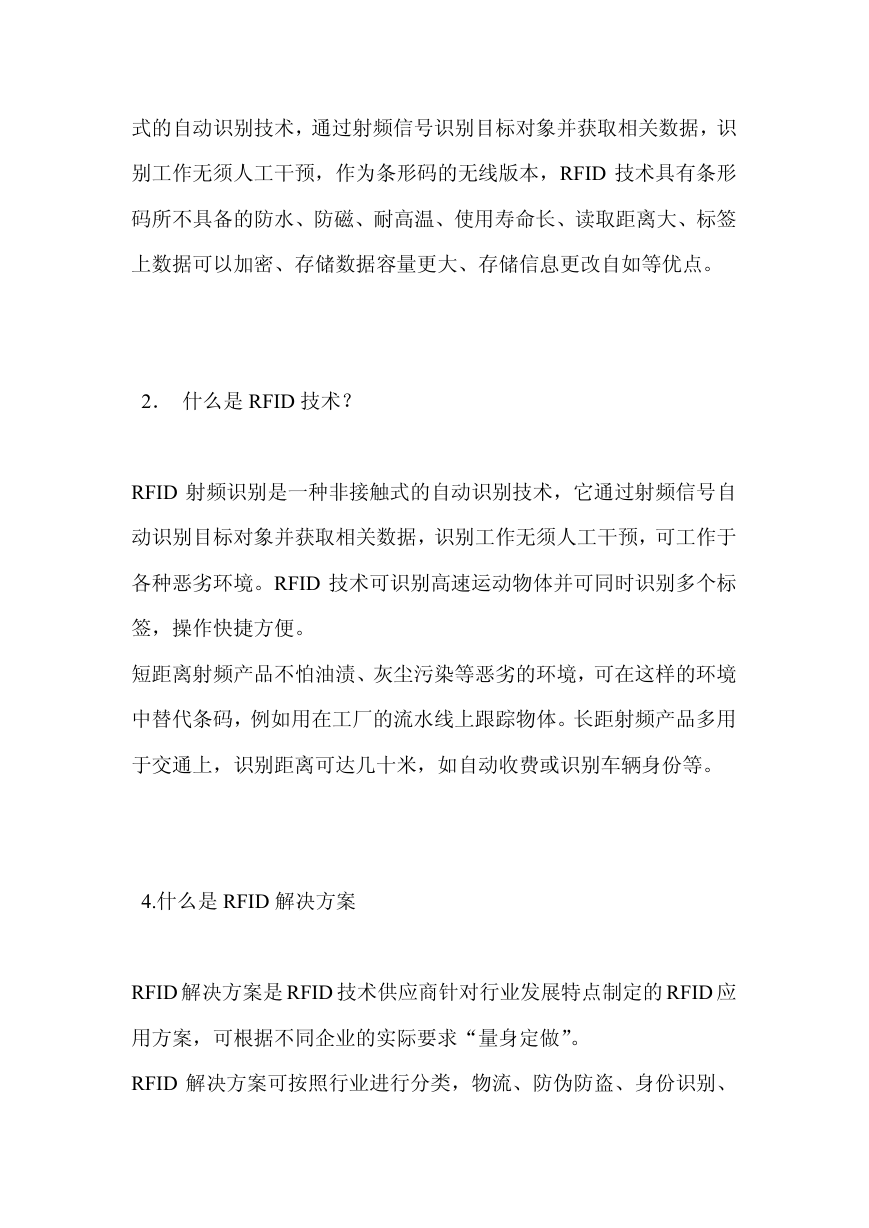

式的自动识别技术，通过射频信号识别目标对象并获取相关数据，识别工作无须人工干预，作为条形码的无线版本，RFID 技术具有条形码所不具备的防水、防磁、耐高温、使用寿命长、读取距离大、标签上数据可以加密、存储数据容量更大、存储信息更改自如等优点。 2．什么是 RFID 技术？ RFID 射频识别是一种非接触式的自动识别技术，它通过射频信号自动识别目标对象并获取相关数据，识别工作无须人工干预，可工作于各种恶劣环境。RFID 技术可识别高速运动物体并可同时识别多个标签，操作快捷方便。短距离射频产品不怕油渍、灰尘污染等恶劣的环境，可在这样的环境中替代条码，例如用在工厂的流水线上跟踪物体。长距射频产品多用于交通上，识别距离可达几十米，如自动收费或识别车辆身份等。 4.什么是 RFID 解决方案 RFID 解决方案是 RFID 技术供应商针对行业发展特点制定的 RFID 应用方案，可根据不同企业的实际要求“量身定做”。 RFID 解决方案可按照行业进行分类，物流、防伪防盗、身份识别、

资产管理、动物管理、快捷支付等等查看方案请点击此处. 5.什么是 RFID 中间件 RFID 是 2005 年建议企业可考虑引入的十大策略技术之一，而中间件（Middleware）可称为是 RFID 运作的中枢，因为它可以加速关键应用的问世。 RFID 产业潜力无穷，应用的范围遍及制造、物流、医疗、运输、零售、国防等等。Gartner Group 认为，RFID 是 2005 年建议企业可考虑引入的十大策略技术之一，然而其成功之关键除了标签（Tag）的价格、天线的设计、波段的标准化、设备的认证之外，最重要的是要有关键的应用软件（Killer Application），才能迅速推广。而中间件（Middleware）可称为是 RFID 运作的中枢，因为它可以加速关键应用的问世。 6.RFID 系统的基本组成部分？最基本的 RFID 系统由三部分组成：标签(Tag)：由耦合元件及芯片组成，每个标签具有唯一的电子编码，

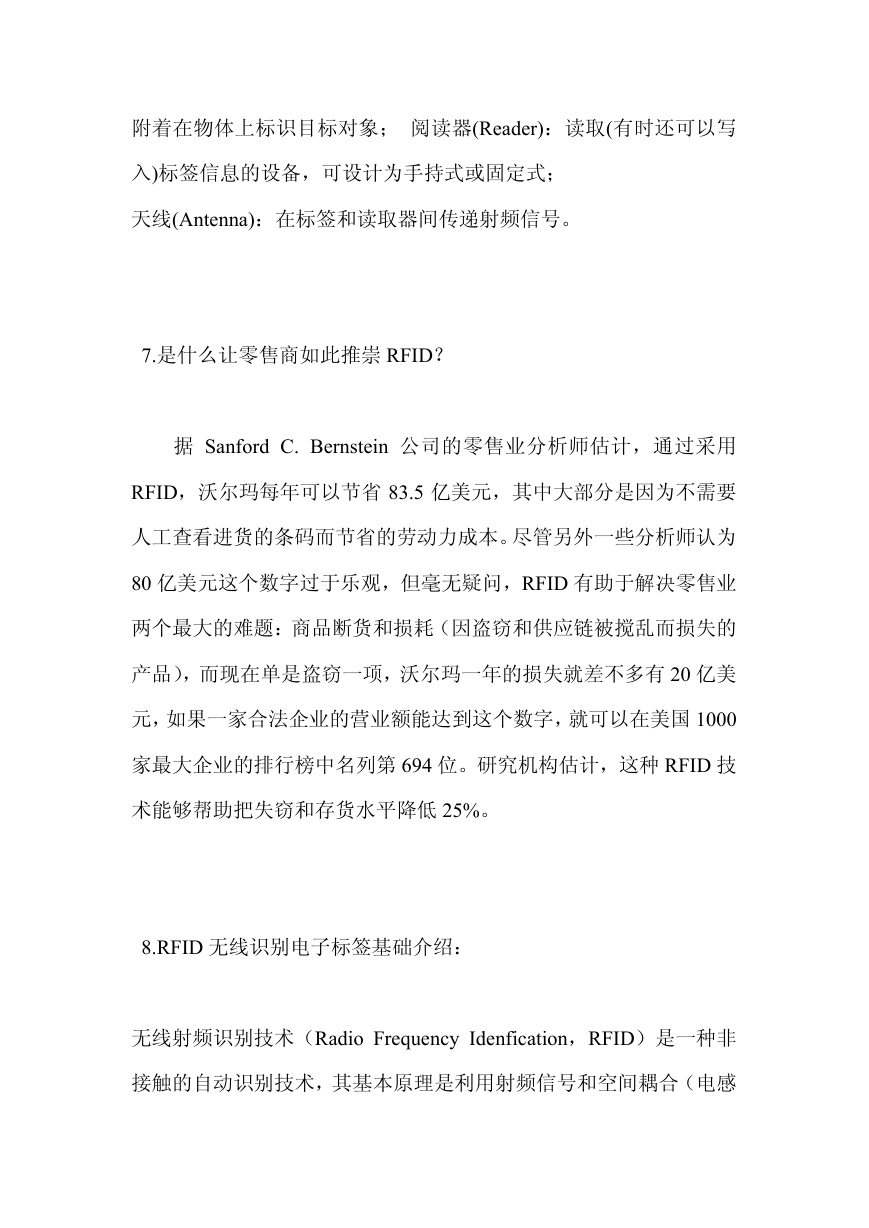

附着在物体上标识目标对象；阅读器(Reader)：读取(有时还可以写入)标签信息的设备，可设计为手持式或固定式；天线(Antenna)：在标签和读取器间传递射频信号。 7.是什么让零售商如此推崇 RFID？据 Sanford C. Bernstein 公司的零售业分析师估计，通过采用 RFID，沃尔玛每年可以节省 83.5 亿美元，其中大部分是因为不需要人工查看进货的条码而节省的劳动力成本。尽管另外一些分析师认为 80 亿美元这个数字过于乐观，但毫无疑问，RFID 有助于解决零售业两个最大的难题：商品断货和损耗（因盗窃和供应链被搅乱而损失的产品），而现在单是盗窃一项，沃尔玛一年的损失就差不多有 20 亿美元，如果一家合法企业的营业额能达到这个数字，就可以在美国 1000 家最大企业的排行榜中名列第 694 位。研究机构估计，这种 RFID 技术能够帮助把失窃和存货水平降低 25%。 8.RFID 无线识别电子标签基础介绍：无线射频识别技术（Radio Frequency Idenfication，RFID）是一种非接触的自动识别技术，其基本原理是利用射频信号和空间耦合（电感

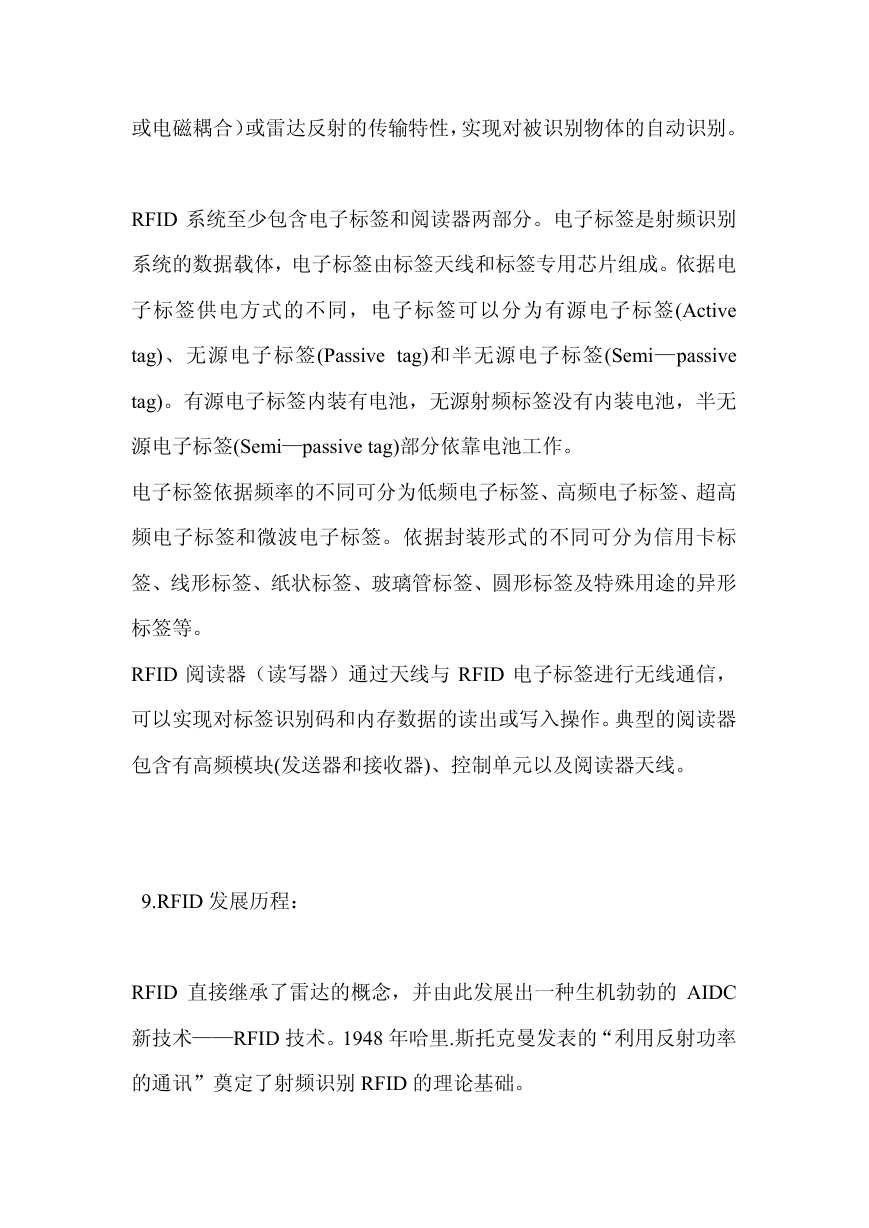

或电磁耦合）或雷达反射的传输特性，实现对被识别物体的自动识别。 RFID 系统至少包含电子标签和阅读器两部分。电子标签是射频识别系统的数据载体，电子标签由标签天线和标签专用芯片组成。依据电子标签供电方式的不同，电子标签可以分为有源电子标签(Active tag)、无源电子标签(Passive tag)和半无源电子标签(Semi—passive tag)。有源电子标签内装有电池，无源射频标签没有内装电池，半无源电子标签(Semi—passive tag)部分依靠电池工作。电子标签依据频率的不同可分为低频电子标签、高频电子标签、超高频电子标签和微波电子标签。依据封装形式的不同可分为信用卡标签、线形标签、纸状标签、玻璃管标签、圆形标签及特殊用途的异形标签等。 RFID 阅读器（读写器）通过天线与 RFID 电子标签进行无线通信，可以实现对标签识别码和内存数据的读出或写入操作。典型的阅读器包含有高频模块(发送器和接收器)、控制单元以及阅读器天线。 9.RFID 发展历程： RFID 直接继承了雷达的概念，并由此发展出一种生机勃勃的 AIDC 新技术——RFID 技术。1948 年哈里.斯托克曼发表的“利用反射功率的通讯”奠定了射频识别 RFID 的理论基础。

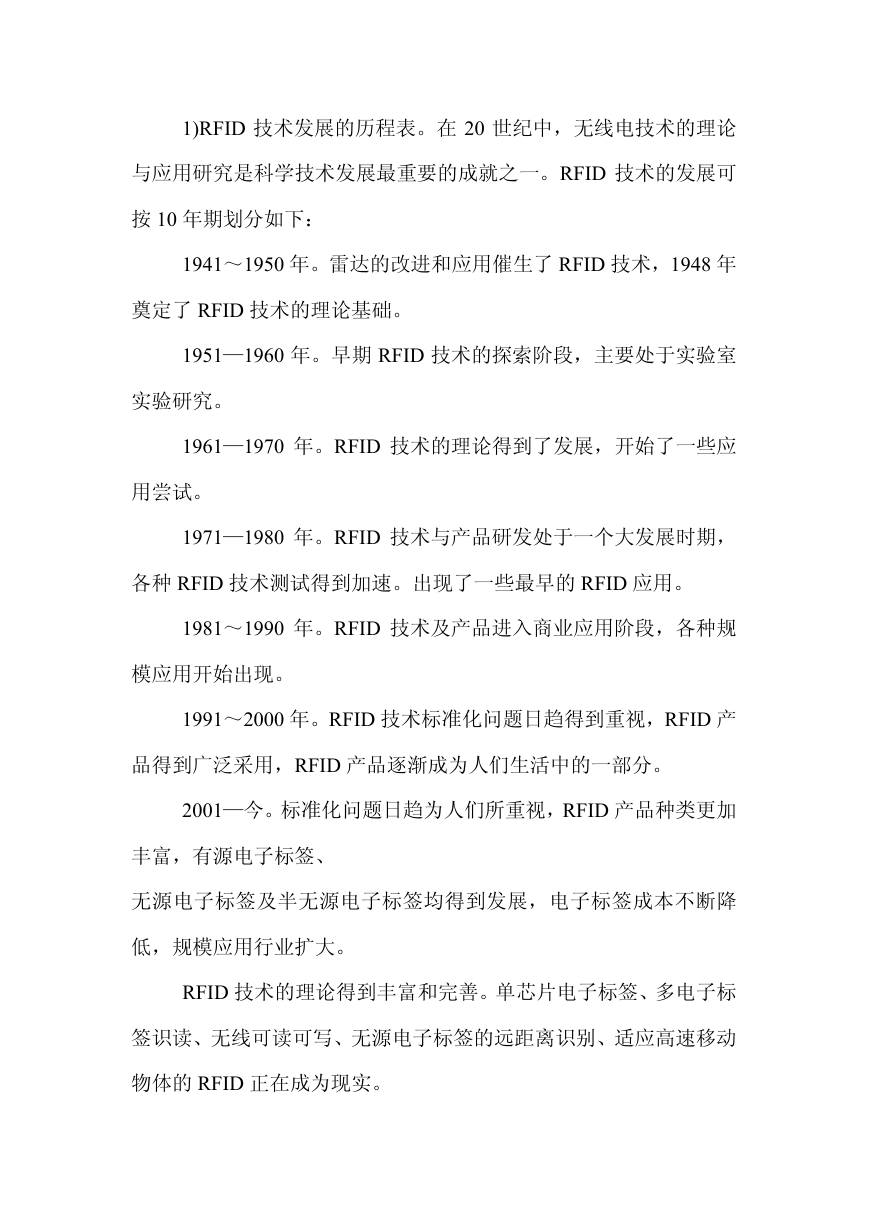

1)RFID 技术发展的历程表。在 20 世纪中，无线电技术的理论与应用研究是科学技术发展最重要的成就之一。RFID 技术的发展可按 10 年期划分如下： 1941～1950 年。雷达的改进和应用催生了 RFID 技术，1948 年奠定了 RFID 技术的理论基础。 1951—1960 年。早期 RFID 技术的探索阶段，主要处于实验室实验研究。 1961—1970 年。RFID 技术的理论得到了发展，开始了一些应用尝试。 1971—1980 年。RFID 技术与产品研发处于一个大发展时期，各种 RFID 技术测试得到加速。出现了一些最早的 RFID 应用。 1981～1990 年。RFID 技术及产品进入商业应用阶段，各种规模应用开始出现。 1991～2000 年。RFID 技术标准化问题日趋得到重视，RFID 产品得到广泛采用，RFID 产品逐渐成为人们生活中的一部分。 2001—今。标准化问题日趋为人们所重视，RFID 产品种类更加丰富，有源电子标签、无源电子标签及半无源电子标签均得到发展，电子标签成本不断降低，规模应用行业扩大。 RFID 技术的理论得到丰富和完善。单芯片电子标签、多电子标签识读、无线可读可写、无源电子标签的远距离识别、适应高速移动物体的 RFID 正在成为现实。

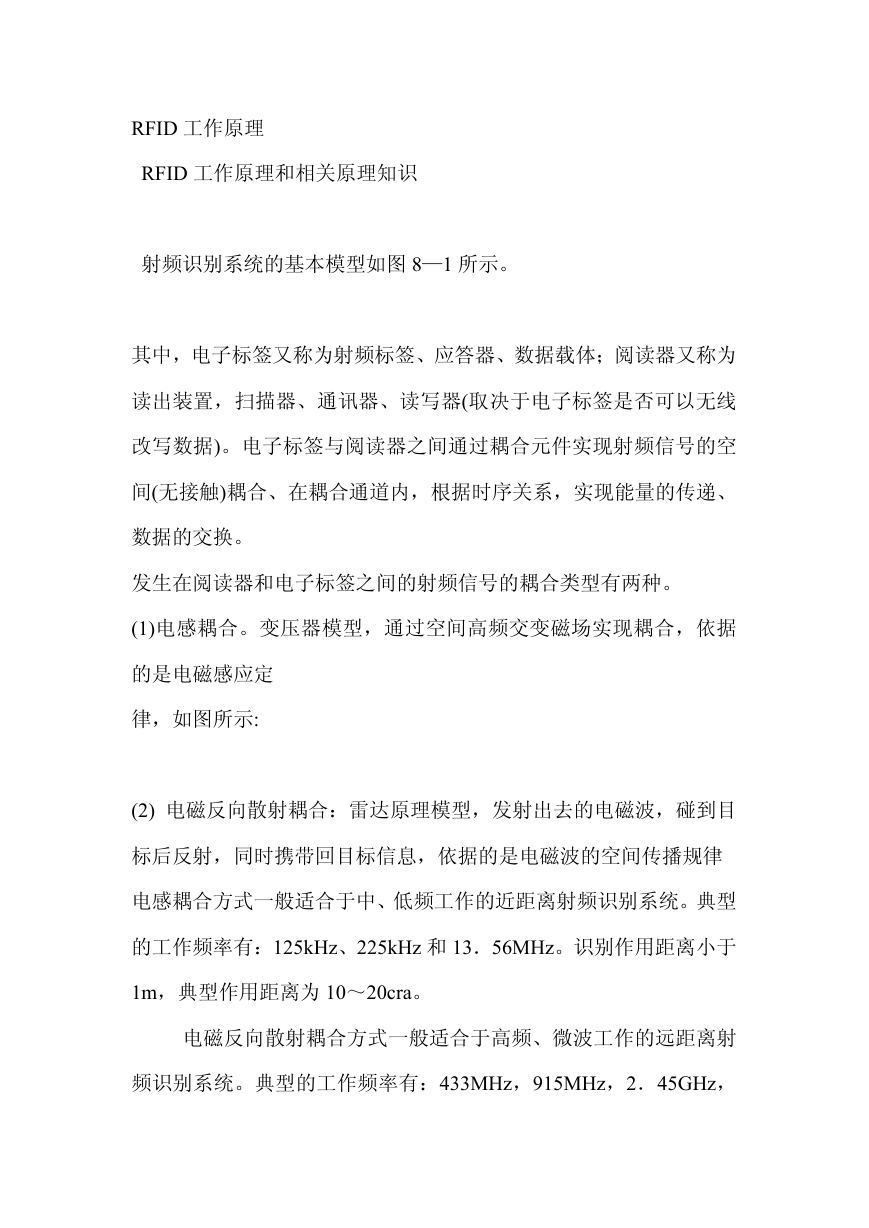

RFID 工作原理 RFID 工作原理和相关原理知识射频识别系统的基本模型如图 8—1 所示。其中，电子标签又称为射频标签、应答器、数据载体；阅读器又称为读出装置，扫描器、通讯器、读写器(取决于电子标签是否可以无线改写数据)。电子标签与阅读器之间通过耦合元件实现射频信号的空间(无接触)耦合、在耦合通道内，根据时序关系，实现能量的传递、数据的交换。发生在阅读器和电子标签之间的射频信号的耦合类型有两种。 (1)电感耦合。变压器模型，通过空间高频交变磁场实现耦合，依据的是电磁感应定律，如图所示: (2) 电磁反向散射耦合：雷达原理模型，发射出去的电磁波，碰到目标后反射，同时携带回目标信息，依据的是电磁波的空间传播规律电感耦合方式一般适合于中、低频工作的近距离射频识别系统。典型的工作频率有：125kHz、225kHz 和 13．56MHz。识别作用距离小于 1m，典型作用距离为 10～20cra。电磁反向散射耦合方式一般适合于高频、微波工作的远距离射频识别系统。典型的工作频率有：433MHz，915MHz，2．45GHz，
