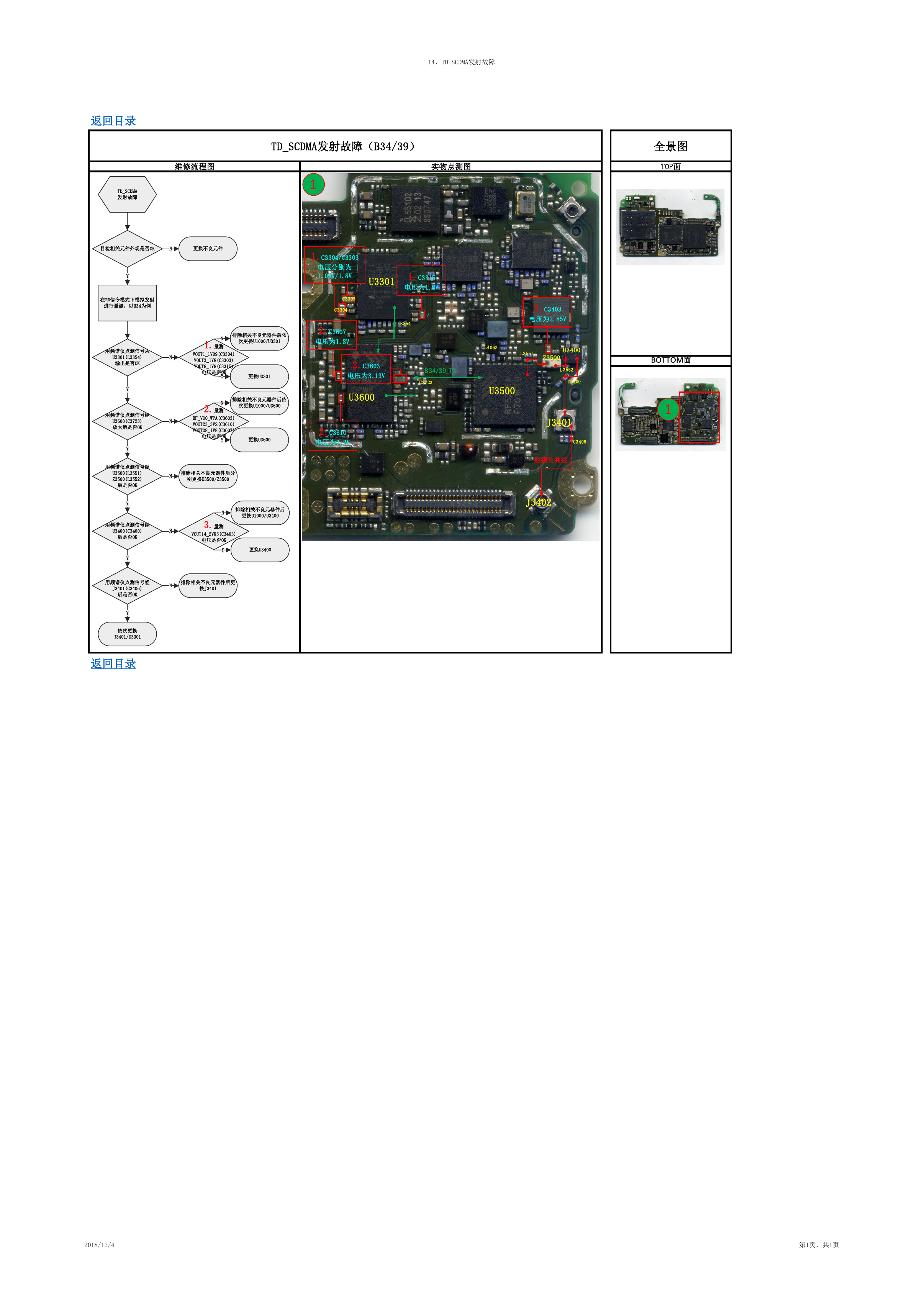

14、TD SCDMA发射故障 TD_SCDMA发射故障（B34/39） 维修流程图 实物点测图 全景图 TOP面 1 1.C3304/C3303 电压分别为 1.09V/1.8V C3303 C3304 2.C3607 电压为1.8V U3301 1.C3315 电压为1.8V L3354 3.C3403 电压为2.85V 2.C3603 电压为3.13V U3600 L4062 L3551 Z3500 U3400 B34/39_TX C3723 U3500 L3552 C3400 BOTTOM面 1 2.C3610 电压为3.2V J3401 C3406 射频公共线 J3402 返回目录 TD_SCDMA 发射故障 目检相关元件外观是否OK N 更换不良元件 Y 在非信令模式下模拟发射 进行量测，以B34为例 用频谱仪点测信号从 U3301(L3354) 输出是否OK Y 用频谱仪点测信号经 U3600(C3723) 放大后是否OK Y 用频谱仪点测信号经 U3500(L3551) Z3500(L3552) 后是否OK Y 用频谱仪点测信号经 U3400(C3400) 后是否OK Y 用频谱仪点测信号经 J3401(C3406) 后是否OK Y 依次更换 J3401/U3301 返回目录 N N N 1.量测 排除相关不良元器件后依 次更换U1000/U3301 VOUT1_1V09(C3304) VOUT3_1V8(C3303) VOUT8_1V8(C3315) 电压是否OK Y 更换U3301 N 2.量测 排除相关不良元器件后依 次更换U1000/U3600 RF_VO0_WPA(C3603) VOUT23_3V2(C3610) VOUT28_1V8(C3607) 电压是否OK Y 更换U3600 N 排除相关不良元器件后分 别更换U3500/Z3500 N 排除相关不良元器件后 更换U1000/U3400 3.量测 VOUT14_2V85(C3403) 电压是否OK Y 更换U3400 排除相关不良元器件后更 换J3401 N N 2018/12/4 第1页，共1页
