WINCC利用Horn报警器实现声音报警

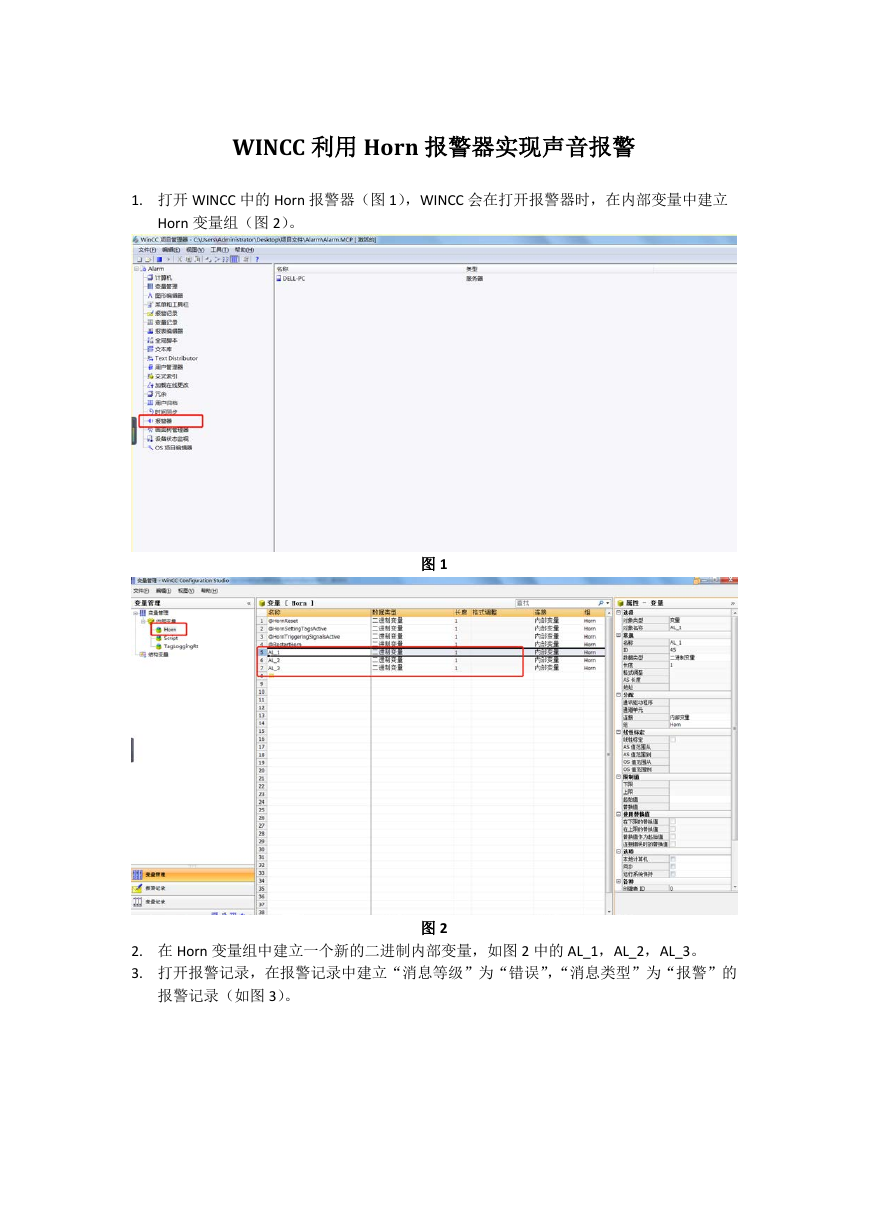

WINCC 利用 Horn 报警器实现声音报警 1. 打开 WINCC 中的 Horn 报警器（图 1），WINCC 会在打开报警器时，在内部变量中建立 Horn 变量组（图 2）。图 1 图 2 2. 在 Horn 变量组中建立一个新的二进制内部变量，如图 2 中的 AL_1，AL_2，AL_3。 3. 打开报警记录，在报警记录中建立“消息等级”为“错误”，“消息类型”为“报警”的报警记录（如图 3）。

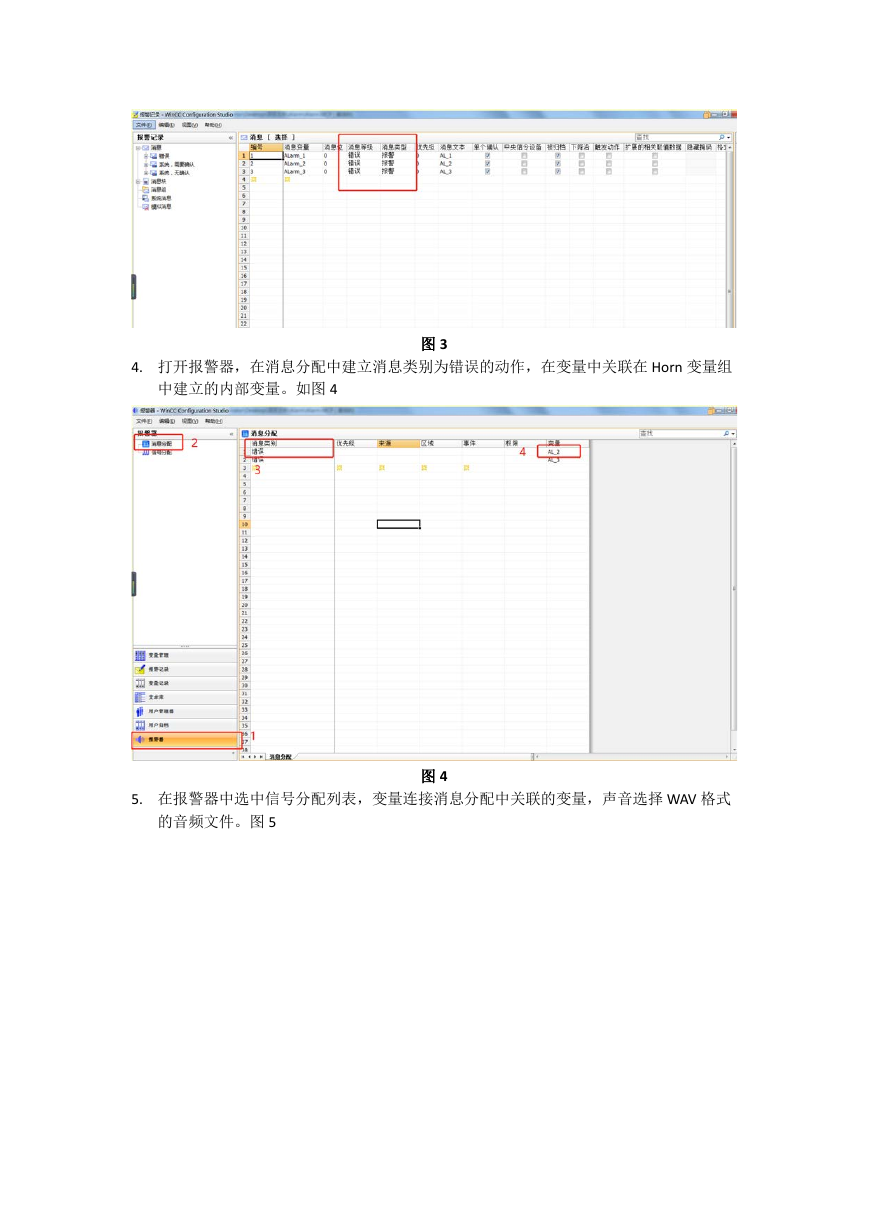

4. 打开报警器，在消息分配中建立消息类别为错误的动作，在变量中关联在 Horn 变量组中建立的内部变量。如图 4 图 3 5. 在报警器中选中信号分配列表，变量连接消息分配中关联的变量，声音选择 WAV 格式的音频文件。图 5 图 4

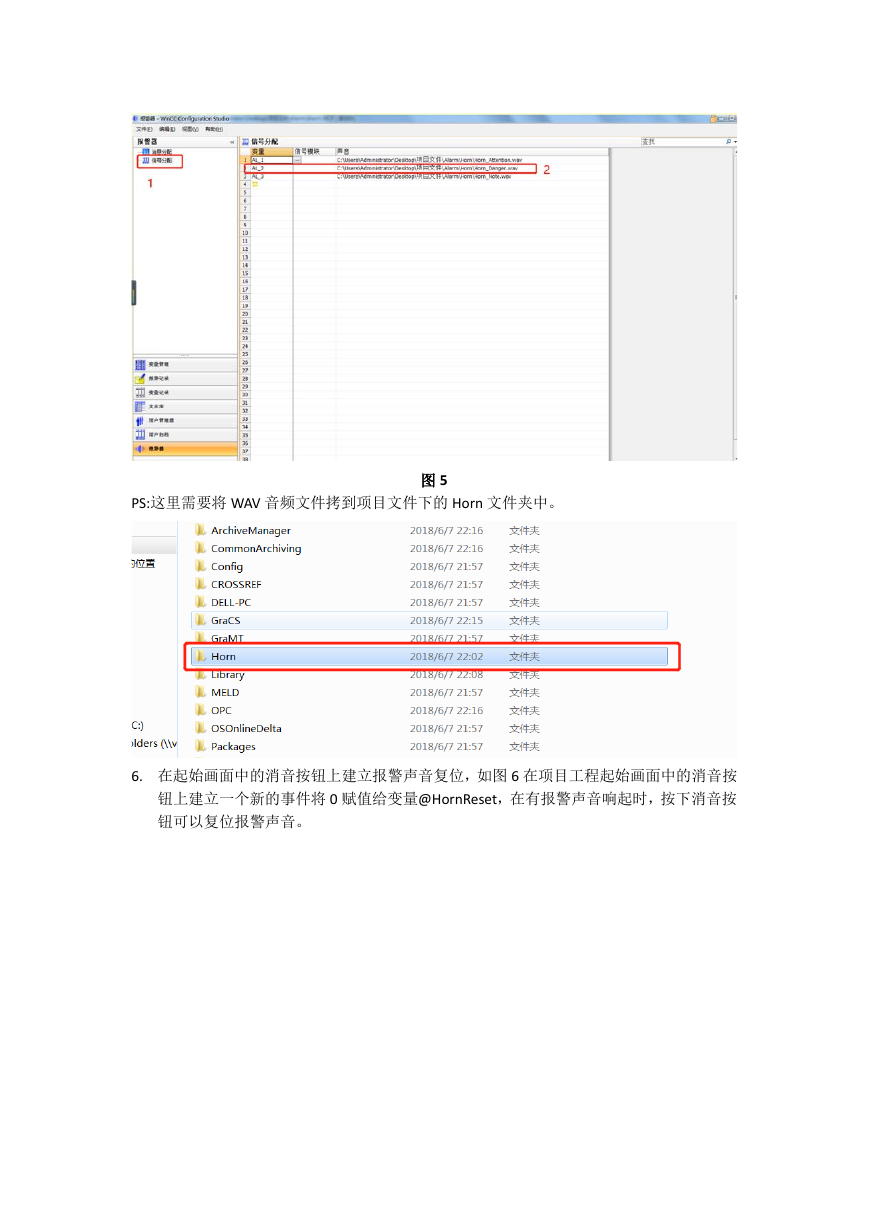

PS:这里需要将 WAV 音频文件拷到项目文件下的 Horn 文件夹中。图 5 6. 在起始画面中的消音按钮上建立报警声音复位，如图 6 在项目工程起始画面中的消音按钮上建立一个新的事件将 0 赋值给变量@HornReset，在有报警声音响起时，按下消音按钮可以复位报警声音。

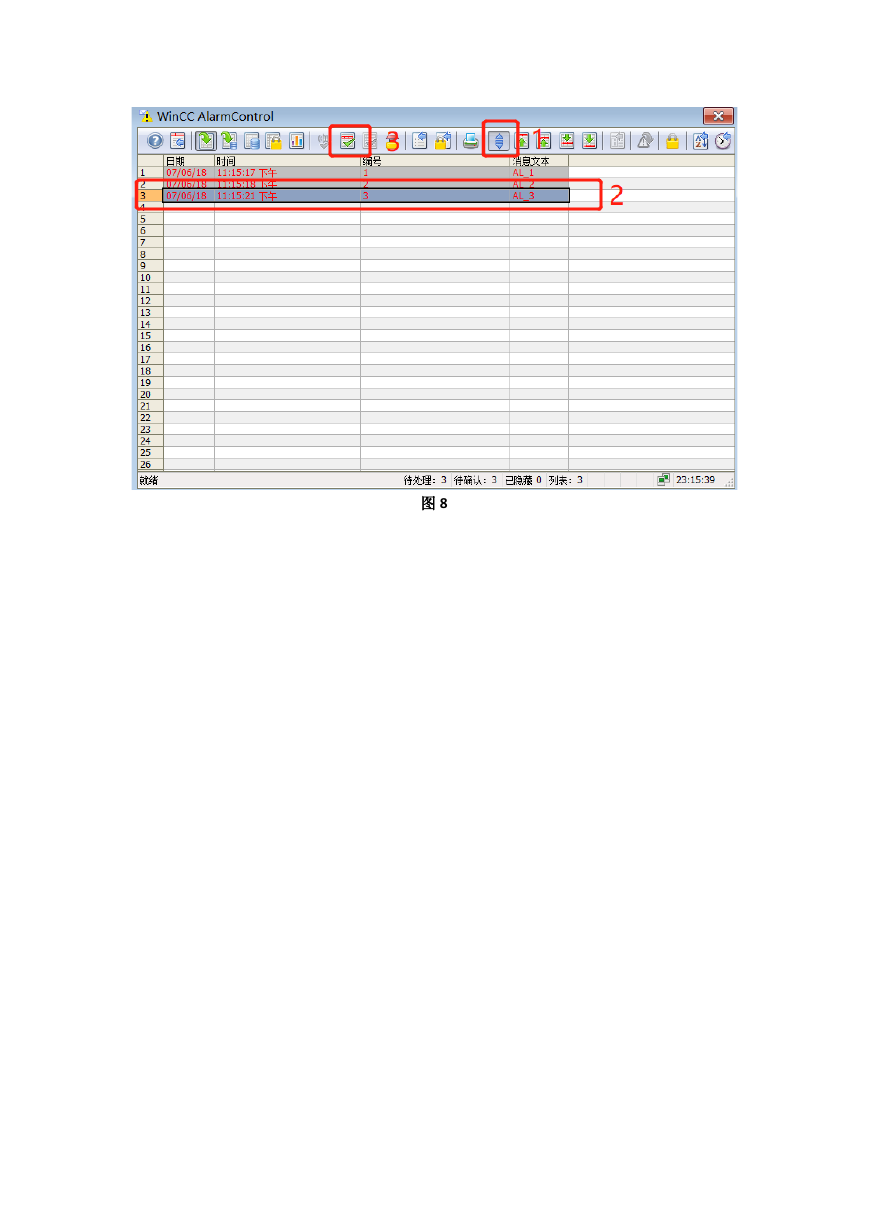

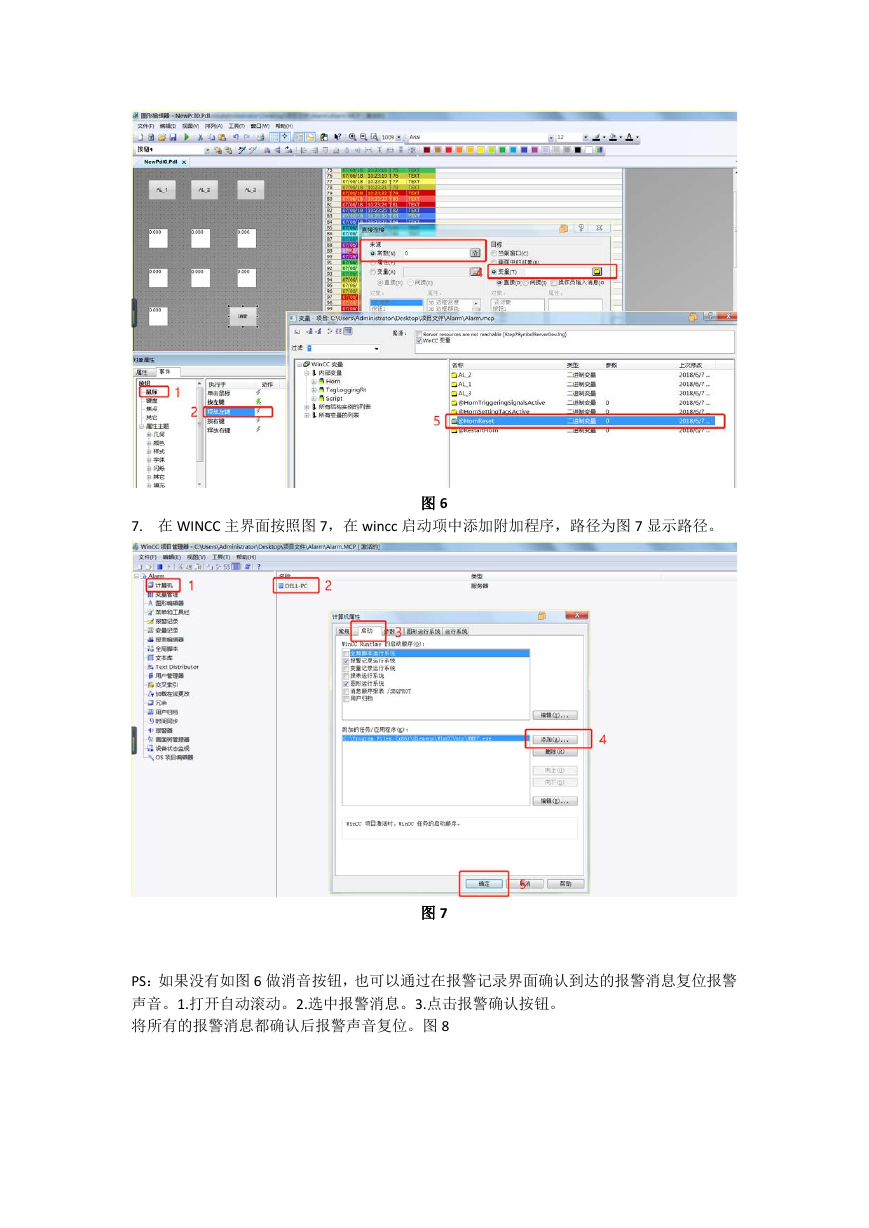

7. 在 WINCC 主界面按照图 7，在 wincc 启动项中添加附加程序，路径为图 7 显示路径。图 6 图 7 PS：如果没有如图 6 做消音按钮，也可以通过在报警记录界面确认到达的报警消息复位报警声音。1.打开自动滚动。2.选中报警消息。3.点击报警确认按钮。将所有的报警消息都确认后报警声音复位。图 8

图 8
