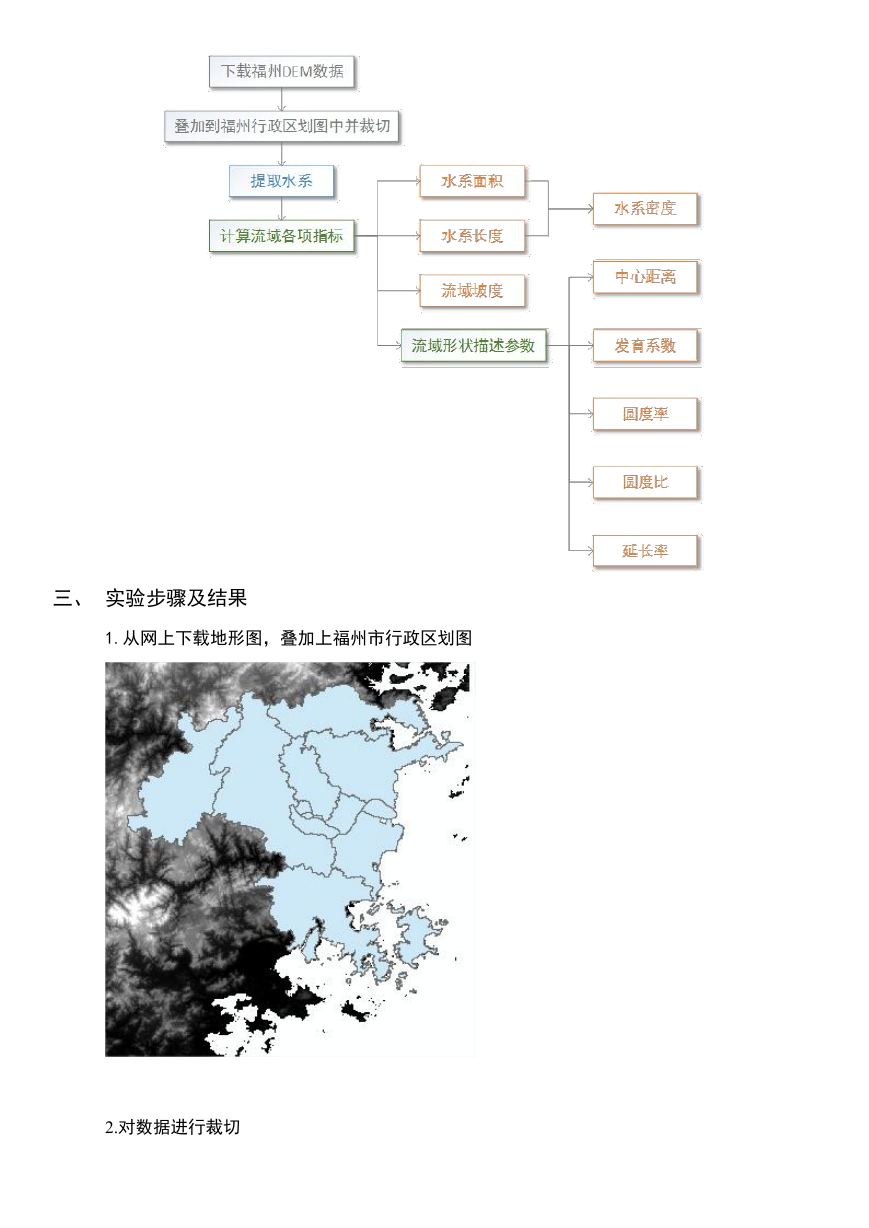

实验六福州市水系参数提取一、实验内容与目的分析以下水文信息： 1）流域面积 2）水系长度 3）水系密度 4）流域坡度 5）流域形状描述参数二、实验数据与流程实验数据： C:\Users\sy\Desktop\GRID\Ex1\DEM 数据实验流程：

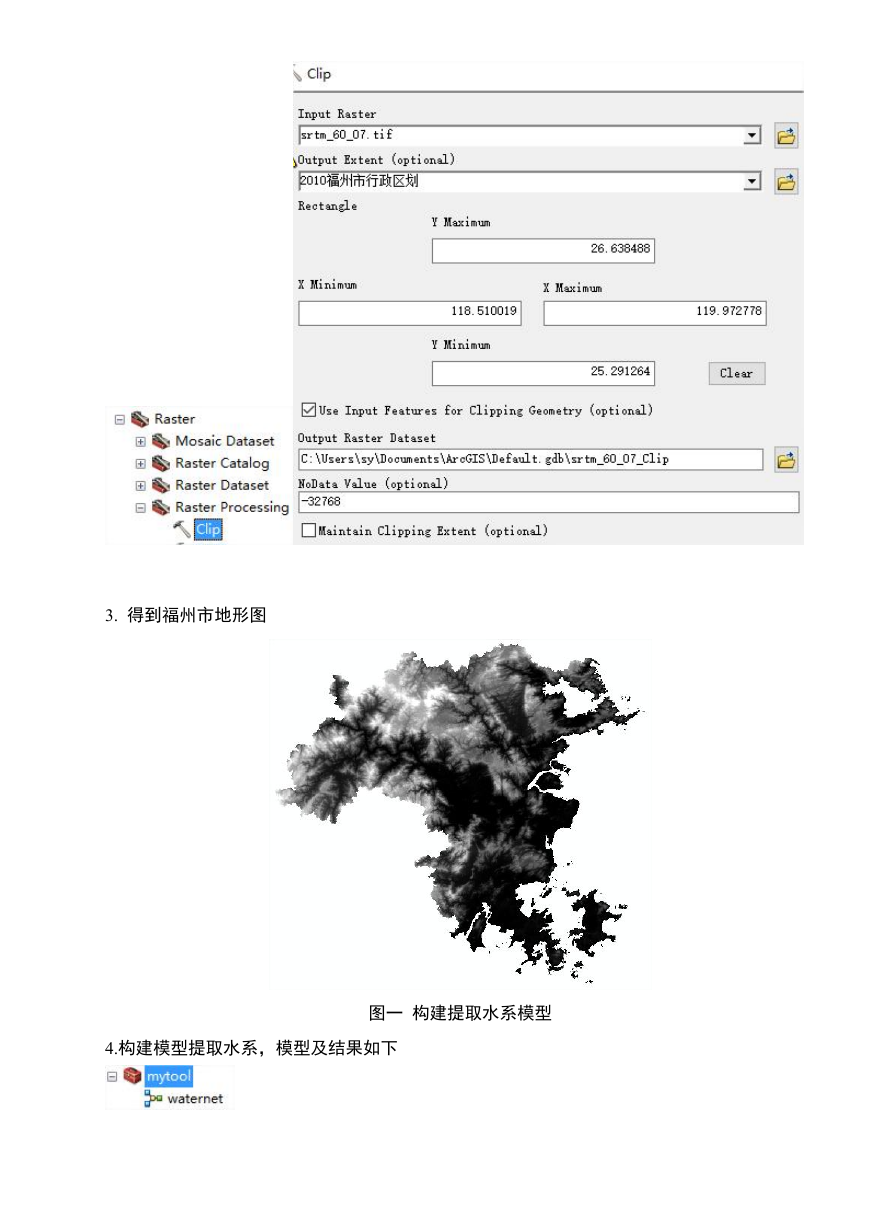

三、实验步骤及结果 1.从网上下载地形图，叠加上福州市行政区划图 2.对数据进行裁切

3. 得到福州市地形图 4.构建模型提取水系，模型及结果如下图一构建提取水系模型

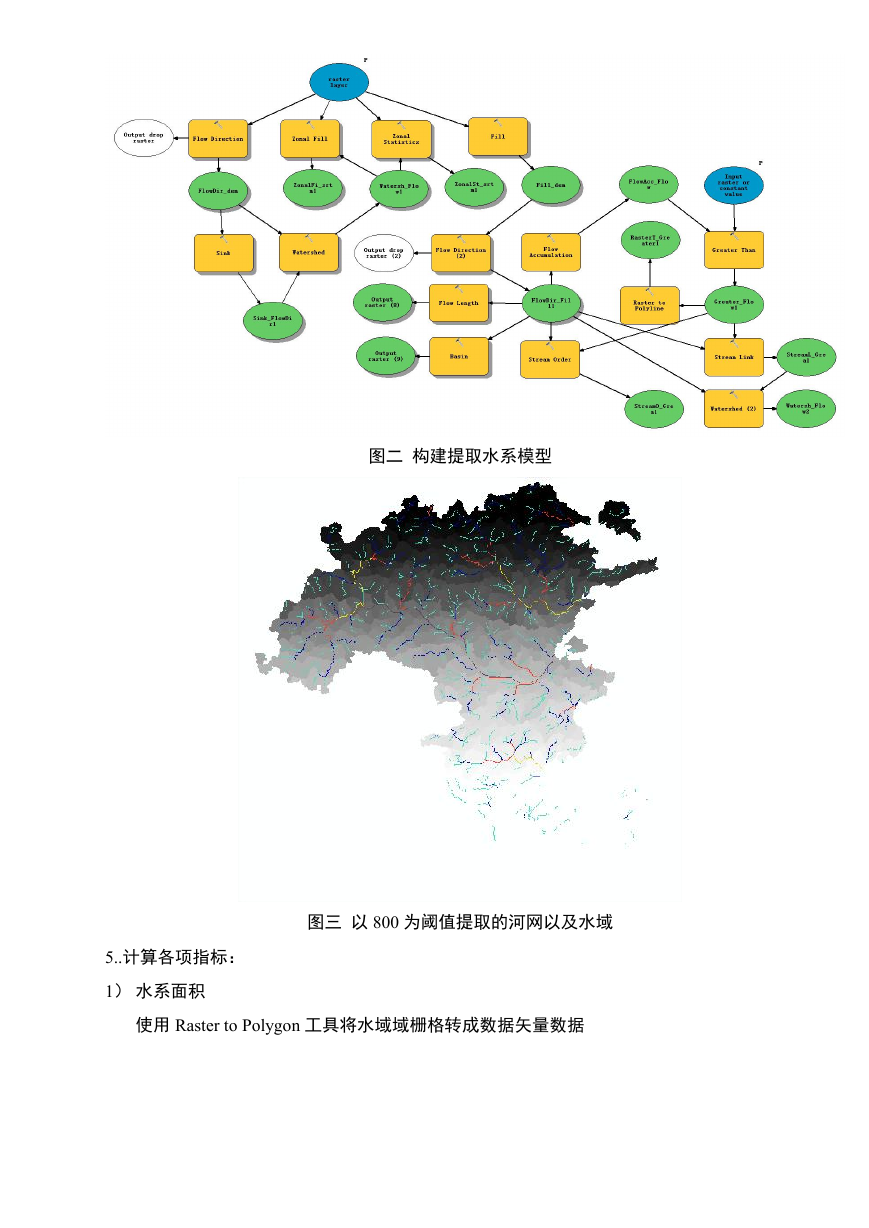

图二构建提取水系模型图三以 800 为阈值提取的河网以及水域 5..计算各项指标： 1）水系面积使用 Raster to Polygon 工具将水域域栅格转成数据矢量数据

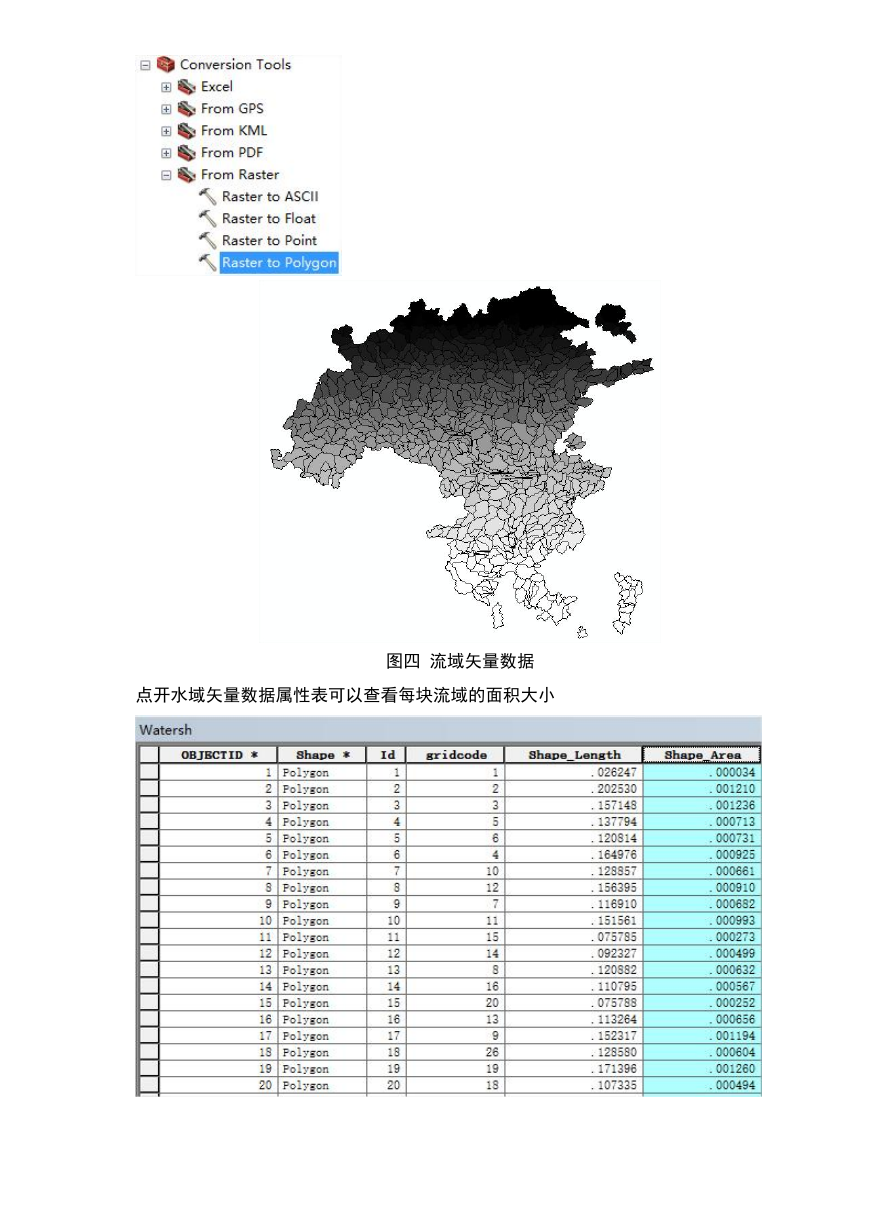

点开水域矢量数据属性表可以查看每块流域的面积大小图四流域矢量数据

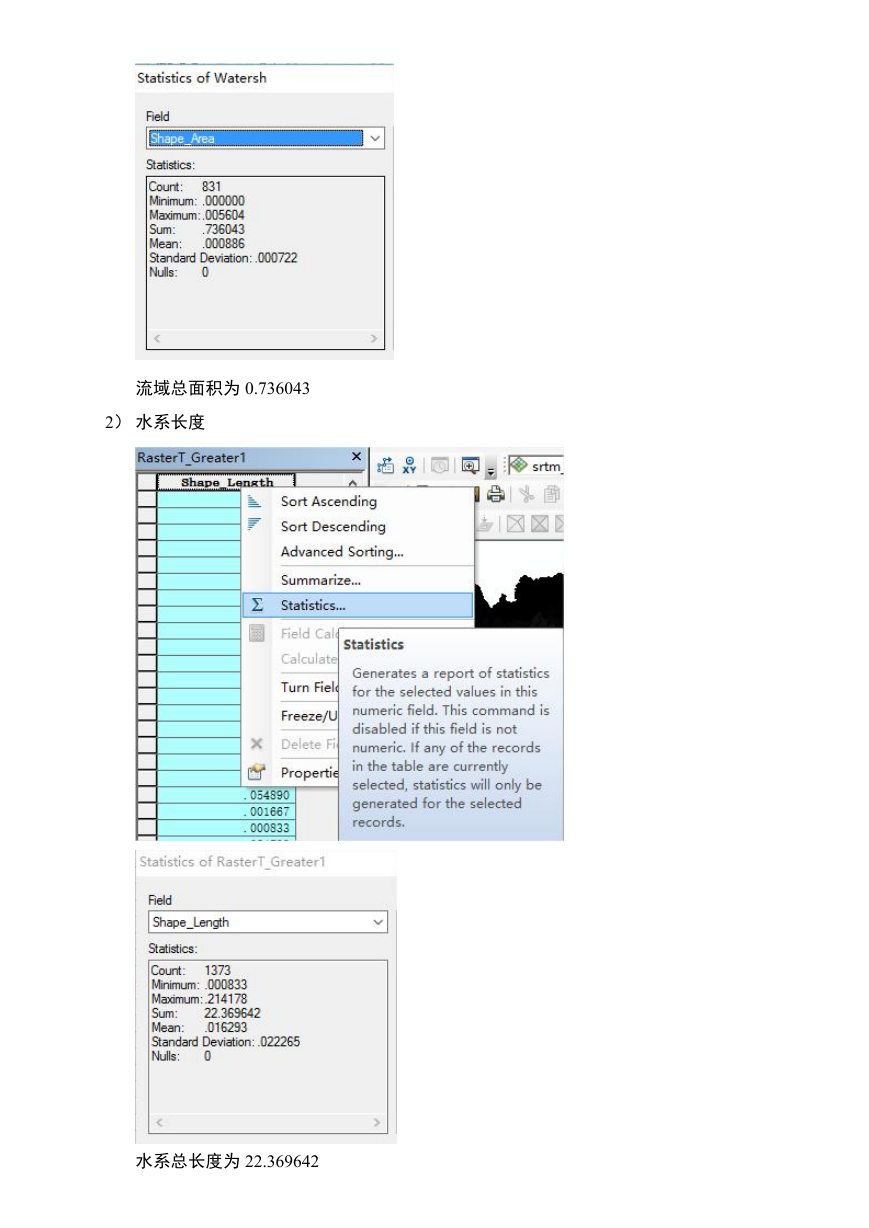

流域总面积为 0.736043 2）水系长度水系总长度为 22.369642

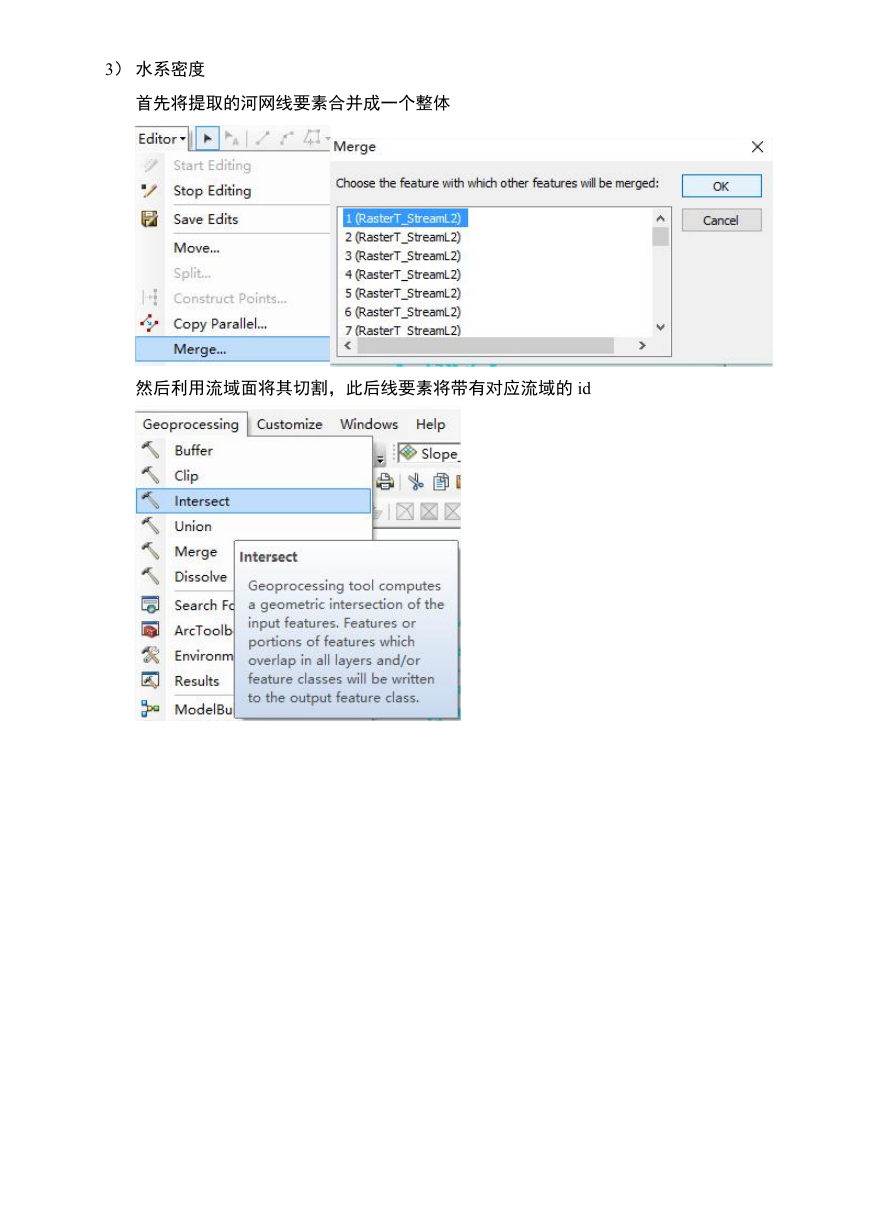

3）水系密度首先将提取的河网线要素合并成一个整体然后利用流域面将其切割，此后线要素将带有对应流域的 id

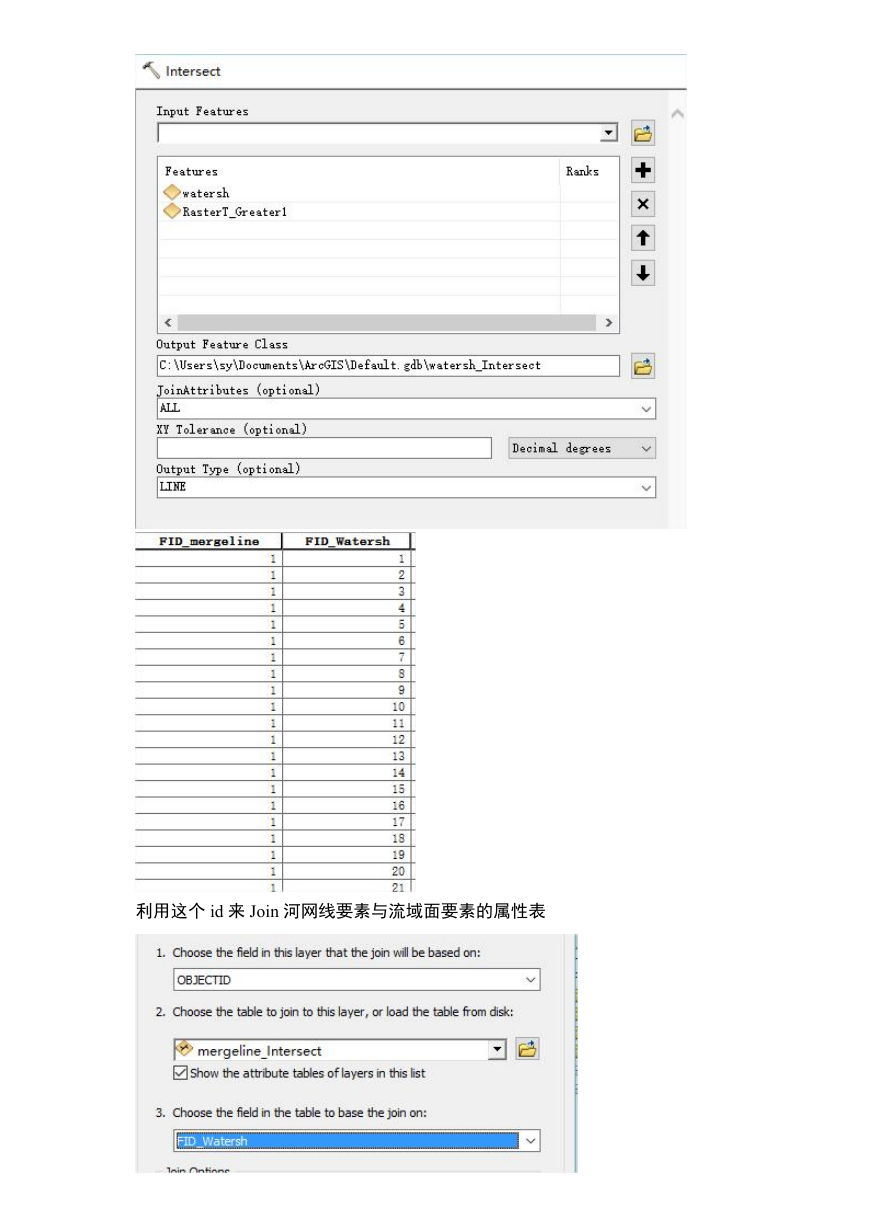

利用这个 id 来 Join 河网线要素与流域面要素的属性表
