请先阅读本章节

识别部件和控制器

机身

无线遥控器

屏幕指示

入门指南

步骤1：检查随机配件

步骤2：给电池充电

步骤3：安装附件插座

步骤4：打开本机并设定日期和时间

设定日期和时间

步骤5：调节LCD屏幕和取景器

步骤6：准备录制媒体

录制

录制动画

更改START/STOP按钮/手柄录制按钮的设定

调节变焦

调整对焦

使用对焦放大器

通过点击LCD屏幕进行对焦（定点对焦）

对焦于检测到的脸部（人脸检测）

更改录制设定

选择文件格式和录制格式

设定DV MODE （DV模式）

调整亮度

调节光圈

调节增益

调节快门速度

调节曝光

调节光线量（ND过滤器）

调节色调

调节白平衡

音频设置

通过内置麦克风进行录音

通过外部音频设备进行录音

通过兼容多接口热靴的麦克风（另售）录音

通过外部麦克风（另售）进行录音

调节INPUT1和INPUT2插孔的音频电平

调节内置麦克风或外部麦克风（PLUG IN POWER）的音频电平

有用的功能

自动为录制情形选择合适的设定（自动模式设定）

在黑暗情况下拍摄（NIGHTSHOT）

本机的Wi-Fi功能有什么作用

下载“Content Browser Mobile”

使用单触系统将本机连接到具有NFC功能的Android系统智能手机

将智能手机用作遥控器

不使用NFC功能的连接（Android）

不使用NFC功能的连接（iPhone/iPad）

自定义图像质量（图像文档）

设定时间数据

使用慢动作和快动作功能进行录制

查看最近录制的场景（最后场景预览）

指定功能至ASSIGN按钮

播放

播放动画

播放静像

更改/检查本机的设置

更改画面显示

显示录制数据（数据代码）

检查本机的设定（状态检查）

连接监视器或电视机

编辑

保护动画和静像（保护）

分割动画

删除动画和静像

格式化录制媒体

从存储卡完全删除所有数据

修复图像数据库文件

使用菜单

操作菜单

菜单项目

（摄像机设定）菜单

根据录制条件调整本机的设定（STEADYSHOT等）

（拍摄/输出设定）菜单

录制设定、输入和输出设定（拍摄设定/视频输出等）

（音频设定）菜单

用于音频录制的设定（AVCHD音频格式等）

（显示设定）菜单

显示设定（标记/显示输出等）

（TC/UB设定）菜单

时间代码设定（TC PRESET/UB PRESET/TC FORMAT等）

（网络设置）菜单

用于Wi-Fi功能的设定（使用智能手机控制等）

（其它）菜单

录制时的设定或其他基本设定（时区设定/提示音等）

连接至其他设备

使用刻录机等创建标准清晰图像质量（SD）的光盘

故障排除

警告指示和信息

附加信息

动画的录制时间

在国外使用本机

录制媒体上的文件/文件夹结构

保养和预防措施

关于XAVC HD格式

关于AVCHD格式

关于存储卡

关于“InfoLITHIUM”电池

关于操作本机

规格

索引

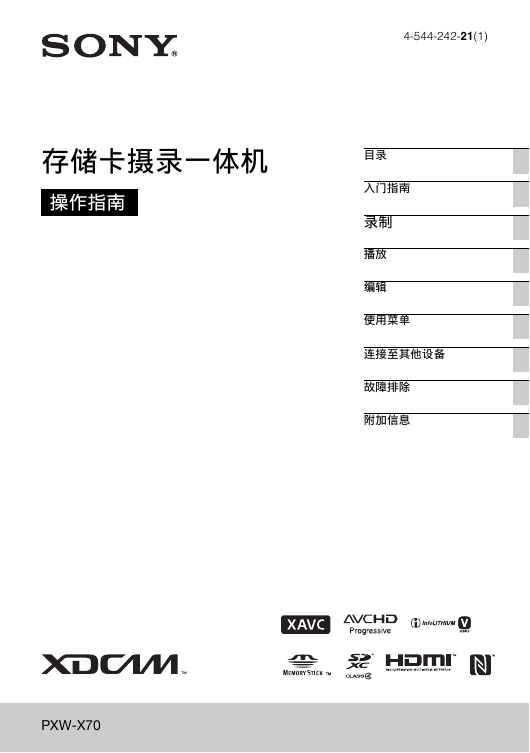

存储卡摄录一体机操作指南 4-544-242-21(1) 目录入门指南录制播放编辑使用菜单连接至其他设备故障排除附加信息 PXW-X70

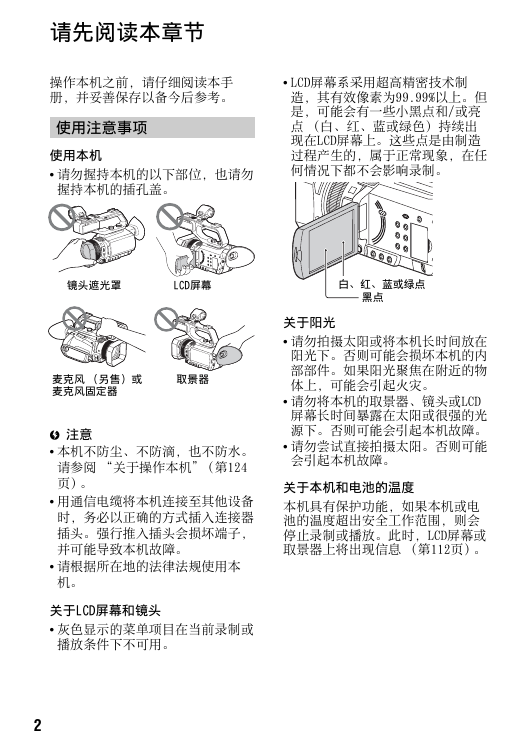

请先阅读本章节操作本机之前，请仔细阅读本手册，并妥善保存以备今后参考。使用注意事项使用本机 • 请勿握持本机的以下部位，也请勿握持本机的插孔盖。 LCD屏幕系采用超高精密技术制造，其有效像素为99.99%以上。但是，可能会有一些小黑点和/或亮点（白、红、蓝或绿色）持续出现在LCD屏幕上。这些点是由制造过程产生的，属于正常现象，在任何情况下都不会影响录制。镜头遮光罩 LCD屏幕白、红、蓝或绿点黑点关于阳光请勿拍摄太阳或将本机长时间放在阳光下。否则可能会损坏本机的内部部件。如果阳光聚焦在附近的物体上，可能会引起火灾。请勿将本机的取景器、镜头或LCD 屏幕长时间暴露在太阳或很强的光源下。否则可能会引起本机故障。请勿尝试直接拍摄太阳。否则可能会引起本机故障。关于本机和电池的温度本机具有保护功能，如果本机或电池的温度超出安全工作范围，则会停止录制或播放。此时，LCD屏幕或取景器上将出现信息（第112页）。麦克风（另售）或麦克风固定器取景器 b 注意本机不防尘、不防滴，也不防水。请参阅 “关于操作本机”（第124 页）。用通信电缆将本机连接至其他设备时，务必以正确的方式插入连接器插头。强行推入插头会损坏端子，并可能导致本机故障。请根据所在地的法律法规使用本机。关于LCD屏幕和镜头灰色显示的菜单项目在当前录制或播放条件下不可用。 2

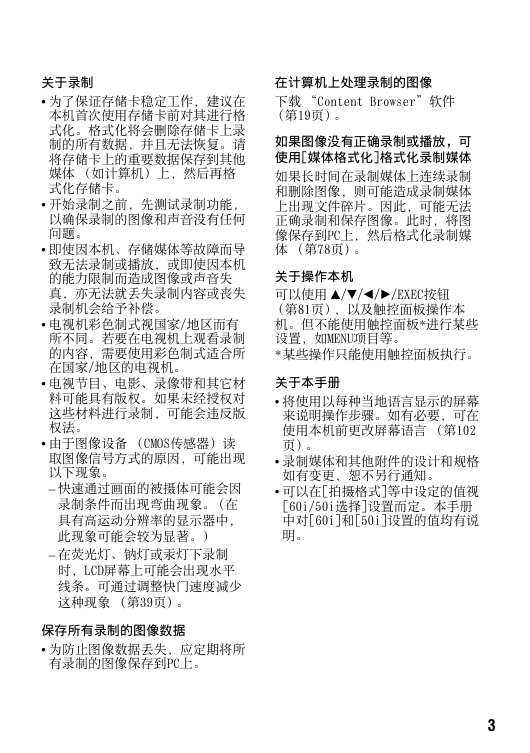

在计算机上处理录制的图像下载 “Content Browser”软件（第19页）。如果图像没有正确录制或播放，可使用[媒体格式化]格式化录制媒体如果长时间在录制媒体上连续录制和删除图像，则可能造成录制媒体上出现文件碎片。因此，可能无法正确录制和保存图像。此时，将图像保存到PC上，然后格式化录制媒体（第78页）。关于操作本机可以使用 v/V/b/B/EXEC按钮（第81页），以及触控面板操作本机。但不能使用触控面板*进行某些设置，如MENU项目等。 *某些操作只能使用触控面板执行。关于本手册将使用以每种当地语言显示的屏幕来说明操作步骤。如有必要，可在使用本机前更改屏幕语言（第102 页）。录制媒体和其他附件的设计和规格如有变更，恕不另行通知。可以在[拍摄格式]等中设定的值视 [60i/50i选择]设置而定。本手册中对[60i]和[50i]设置的值均有说明。关于录制为了保证存储卡稳定工作，建议在本机首次使用存储卡前对其进行格式化。格式化将会删除存储卡上录制的所有数据，并且无法恢复。请将存储卡上的重要数据保存到其他媒体（如计算机）上，然后再格式化存储卡。开始录制之前，先测试录制功能，以确保录制的图像和声音没有任何问题。即使因本机、存储媒体等故障而导致无法录制或播放，或即使因本机的能力限制而造成图像或声音失真，亦无法就丢失录制内容或丧失录制机会给予补偿。电视机彩色制式视国家/地区而有所不同。若要在电视机上观看录制的内容，需要使用彩色制式适合所在国家/地区的电视机。电视节目、电影、录像带和其它材料可能具有版权。如果未经授权对这些材料进行录制，可能会违反版权法。由于图像设备（CMOS传感器）读取图像信号方式的原因，可能出现以下现象。 – 快速通过画面的被摄体可能会因录制条件而出现弯曲现象。（在具有高运动分辨率的显示器中，此现象可能会较为显著。) – 在荧光灯、钠灯或汞灯下录制时，LCD屏幕上可能会出现水平线条。可通过调整快门速度减少这种现象（第39页）。保存所有录制的图像数据为防止图像数据丢失，应定期将所有录制的图像保存到PC上。 3

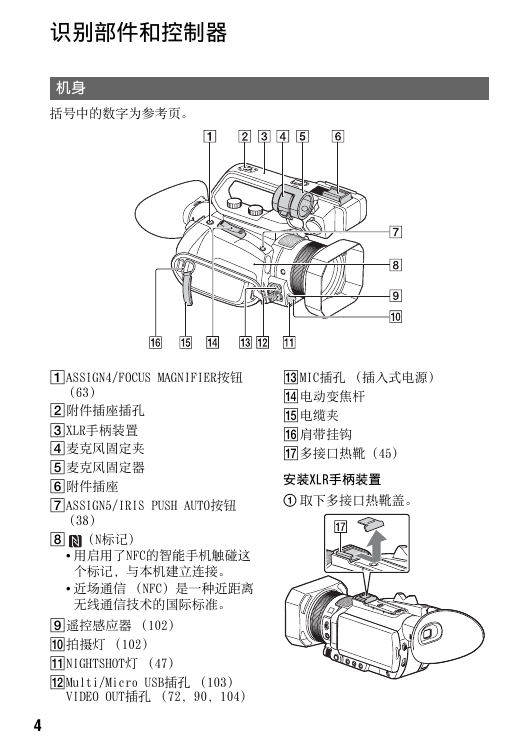

识别部件和控制器机身括号中的数字为参考页。 MMIC插孔（插入式电源） N电动变焦杆 O电缆夹 P肩带挂钩 Q多接口热靴 (45) 安装XLR手柄装置 1 取下多接口热靴盖。 AASSIGN4/FOCUS MAGNIFIER按钮（63） B附件插座插孔 CXLR手柄装置 D麦克风固定夹 E麦克风固定器 F附件插座 GASSIGN5/IRIS PUSH AUTO按钮（38） H （N标记）用启用了NFC的智能手机触碰这个标记，与本机建立连接。近场通信（NFC）是一种近距离无线通信技术的国际标准。 I遥控感应器（102） J拍摄灯（102） KNIGHTSHOT灯（47） LMulti/Micro USB插孔（103） VIDEO OUT插孔（72, 90, 104） 4

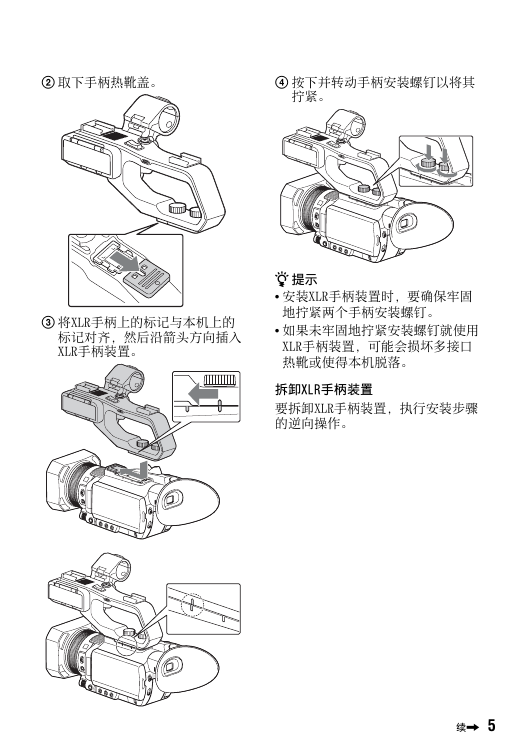

2 取下手柄热靴盖。 4 按下并转动手柄安装螺钉以将其拧紧。 3 将XLR手柄上的标记与本机上的标记对齐，然后沿箭头方向插入 XLR手柄装置。 z 提示安装XLR手柄装置时，要确保牢固地拧紧两个手柄安装螺钉。如果未牢固地拧紧安装螺钉就使用 XLR手柄装置，可能会损坏多接口热靴或使得本机脱落。拆卸XLR手柄装置要拆卸XLR手柄装置，执行安装步骤的逆向操作。续, 5

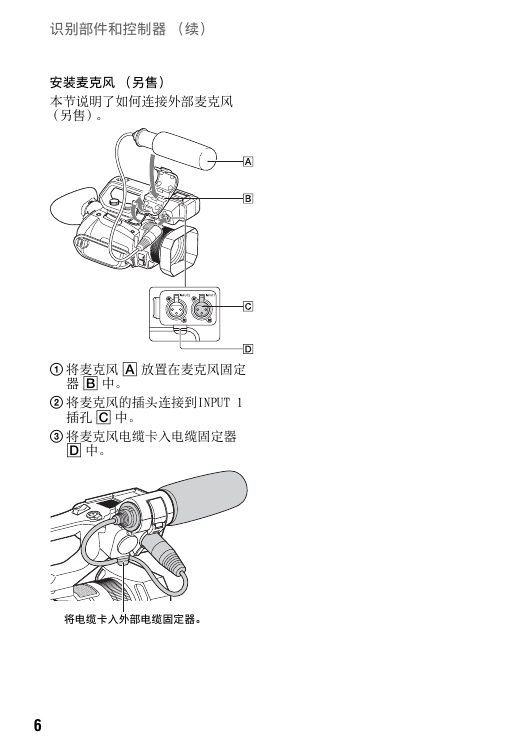

识别部件和控制器（续）安装麦克风（另售）本节说明了如何连接外部麦克风（另售）。 1 将麦克风 A 放置在麦克风固定器 B 中。 2 将麦克风的插头连接到INPUT 1 插孔 C 中。 3 将麦克风电缆卡入电缆固定器 D 中。将电缆卡入外部电缆固定器。 6

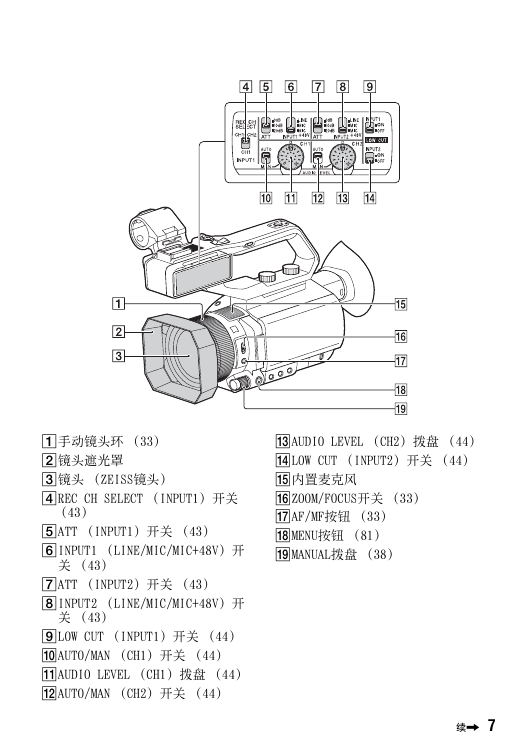

MAUDIO LEVEL （CH2）拨盘（44） NLOW CUT （INPUT2）开关（44） O内置麦克风 PZOOM/FOCUS开关（33） QAF/MF按钮（33） RMENU按钮（81） SMANUAL拨盘（38） A手动镜头环（33） B镜头遮光罩 C镜头（ZEISS镜头） DREC CH SELECT （INPUT1）开关（43） EATT （INPUT1）开关（43） FINPUT1 （LINE/MIC/MIC+48V）开关（43） GATT （INPUT2）开关（43） HINPUT2 （LINE/MIC/MIC+48V）开关（43） ILOW CUT （INPUT1）开关（44） JAUTO/MAN （CH1）开关（44） KAUDIO LEVEL （CH1）拨盘（44） LAUTO/MAN （CH2）开关（44）续, 7

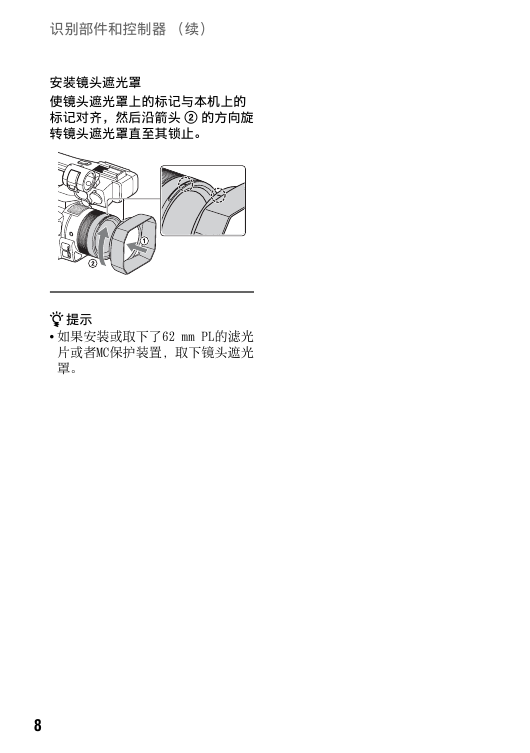

识别部件和控制器（续）安装镜头遮光罩使镜头遮光罩上的标记与本机上的标记对齐，然后沿箭头 2 的方向旋转镜头遮光罩直至其锁止。 z 提示如果安装或取下了62 mm PL的滤光片或者MC保护装置，取下镜头遮光罩。 8
