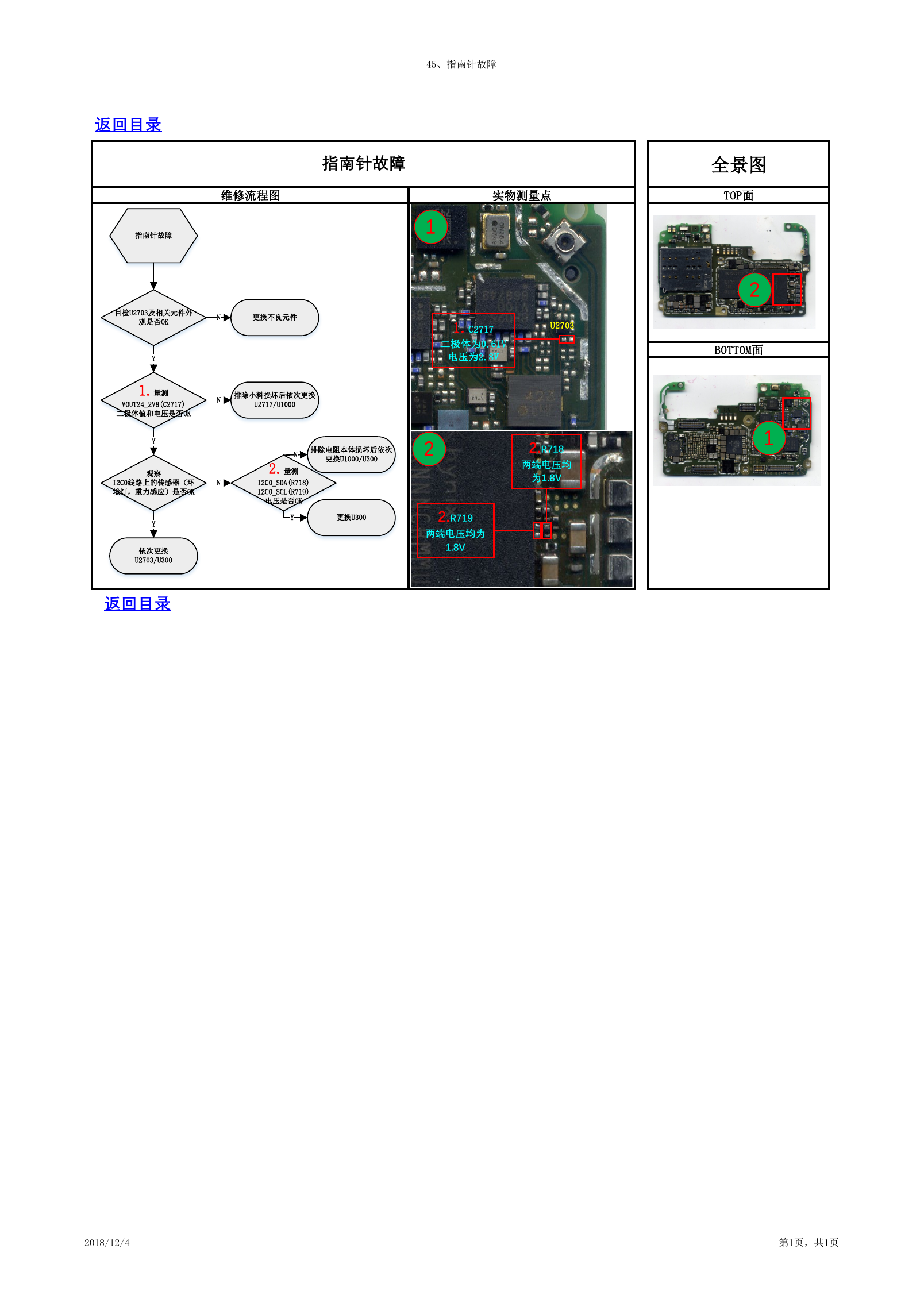

45、指南针故障 返回目录 指南针故障 维修流程图 实物测量点 指南针故障 1 目检U2703及相关元件外 观是否OK N 更换不良元件 1.C2717 二极体为0.61V 电压为2.8V U2703 Y 1.量测 VOUT24_2V8(C2717) 二极体值和电压是否OK Y 观察 I2C0线路上的传感器（环 境灯，重力感应）是否OK N N Y 依次更换 U2703/U300 返回目录 排除小料损坏后依次更换 U2717/U1000 排除电阻本体损坏后依次 更换U1000/U300 2 N 2.量测 I2C0_SDA(R718) I2C0_SCL(R719) 电压是否OK Y 更换U300 2.R719 两端电压均为 1.8V 2.R718 两端电压均 为1.8V 全景图 TOP面 2 BOTTOM面 1 2018/12/4 第1页，共1页
