奥林巴斯数码相机-E-PL2说明书.pdf

发布时间：2022-05-24 发布人：admin 分类：说明书资料大小：9.61M 资料格式：pdf 举报版权申诉

第1页 / 共124页

第2页 / 共124页

第3页 / 共124页

第4页 / 共124页

第5页 / 共124页

第6页 / 共124页

第7页 / 共124页

第8页 / 共124页

文本预览

数码照相机使⽤说明书使⽤说明书基础⼊门快速任务索引⽬录 1. 基础摄影／常⽤选项 2. 其它拍摄选项 3. 闪光拍摄 4. 拍摄与观看动画 5. 播放选项 6. 传送和接收图像 7. 使⽤OLYMPUS Viewer 2／[ib] 8. 打印图像 9. 照相机设定 10. ⾃定义照相机设定 11. 信息 12. 安全事项索引 Printed in China VR275601 感谢您购买Olympus 数码照相机。在使⽤新照相机之前，请仔细阅读本说明书，充分了解其性能以便延长照相机的使⽤寿命。请妥善保存本说明书以供随时参考。我们建议您在拍摄重要图像之前，先试拍⼏张不重要的图像，确保您能正确⽆误地操作本照相机。本说明书中的画⾯及照相机图⽰说明是产品研发过程中的，有可能与实际产品不符。此使⽤说明书的内容适⽤于固件版本为1.0 的照相机如果通过照相机固件的升级对某些功能进⾏了增补及／或修改，这些内容将与说明书的内容不同。这些内容将与说明书的内容不同。关于最新信息，请访问Olympus的⽹站。 $$000_S0034_Cs_Cover.indd 1 $$000_S0034_Cs_Cover.indd 1 2010/10/01 14:12:00 2010/10/01 14:12:00

查验包装内的物品下列物品随本照相机附带。若发现有缺少或受损，请与您购买照相机的经销商联系。防尘护盖背带 USB 电缆 CB-USB6 AV 电缆（单声道端⼦） CB-AVC3 锂离⼦电池 BLS-5 锂离⼦充电器 BCS-5 照相机 • • • 电脑软件CD-ROM 使⽤说明书保修卡安装背带 1 按箭头⽅向穿过背带。 2 最后拉紧背带，检查背带 1 2 确实被扣紧。 3 • ⽤同样的⽅式，将背带的另⼀端固定在照相机另⼀个安装环上。本说明书中的常⽤指⽰符号本说明书中使⽤了下列符号。有关可能会引起故障或操作异常的重要信息。同时提醒您注意应当绝对禁⽌的各种操作。使⽤照相机时的注意点。有助于最⼤发挥照相机性能的有⽤信息和要点。介绍详情或相关信息的参考页。 # 注意 $ 注解 % 要点 g 2 CS S0034_Cs.indb 2 S0034_Cs.indb 2 2010/10/04 14:16:46 2010/10/04 14:16:46

电池充电和插⼊电池 1 电池充电。充电指⽰灯 3 ⽅向指⽰标志 BLS-5 锂离⼦电池充电指⽰灯橙⾊：充电中关：充电完成（充电时间：⼤约3 ⼩时30 分钟）橙⾊闪烁：充电出错 2 安装电池。⽅向指⽰标志 1 BCS-5 锂离⼦充电器 AC 电源线 AC 电源插座 2 2 3 电池／插卡舱盖 1 电池／插卡舱锁基础⼊门拍摄准备⼯作取出电池请在打开或关闭电池／插卡舱盖前关闭照相机。若要取出电池，请先按箭头⽅向按压电池锁，然后将其取出。 $ 注解 • 建议准备好备⽤电池，以便在使⽤中的电池没电时仍可长时间拍摄。 3CS S0034_Cs.indb 3 S0034_Cs.indb 3 2010/10/04 14:16:48 2010/10/04 14:16:48

基础⼊门拍摄准备⼯作插⼊和取出插卡 1 安装插卡。 • 插⼊ SD ／ SDHC ／ SDXC 插卡（本说明书中称为“插卡”），直⾄其锁定到位。g“插卡基础知识”（第96 页） # 注意 • 请在安装或取出插卡前关闭照相机。取出插卡轻按插⼊的插卡后，它将会弹出。拔出插卡。 # 注意 • 插卡读写指⽰灯（第22 页）显⽰时，切勿取出电池或插卡。 2 关闭电池／插卡舱盖。 • 关闭舱盖，直⾄听到喀哒声。 # 注意 • 使⽤照相机时请关闭电池／插卡舱盖。 4 CS S0034_Cs.indb 4 S0034_Cs.indb 4 2010/10/04 14:16:50 2010/10/04 14:16:50

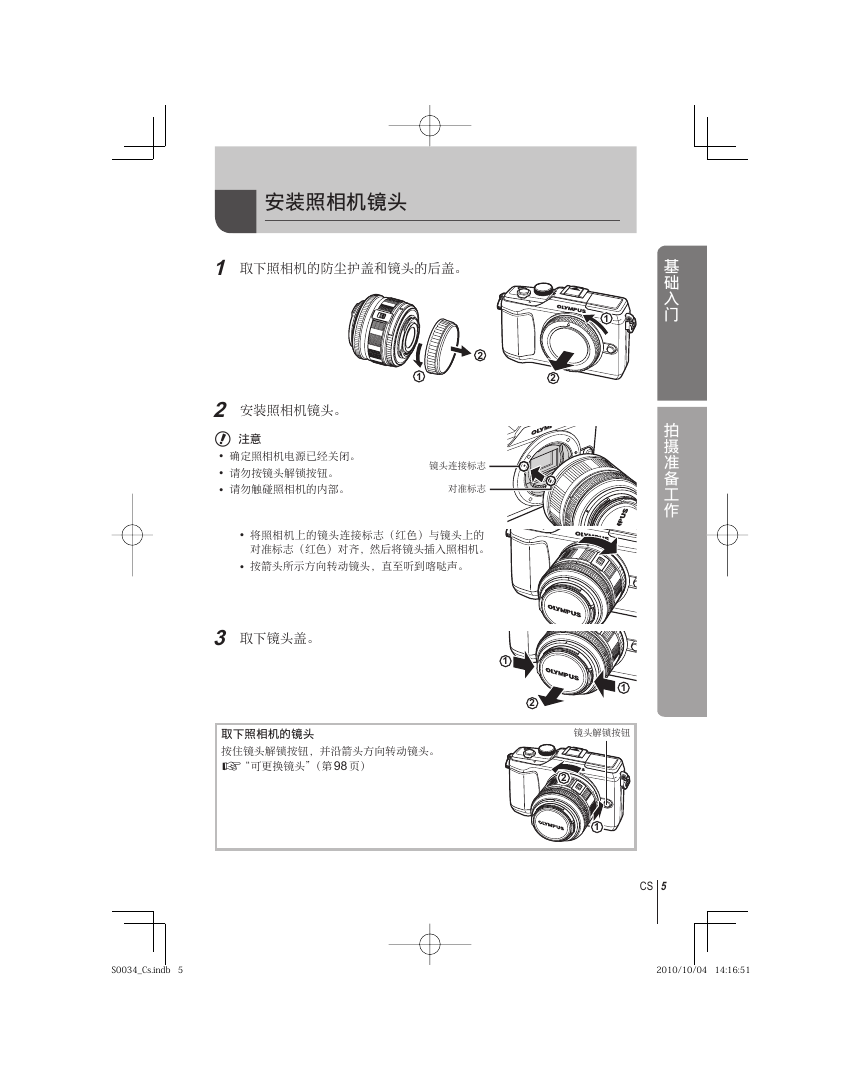

安装照相机镜头 1 取下照相机的防尘护盖和镜头的后盖。 1 2 1 2 镜头连接标志对准标志 2 安装照相机镜头。 # 注意 • • • 请勿按镜头解锁按钮。确定照相机电源已经关闭。请勿触碰照相机的内部。基础⼊门拍摄准备⼯作 • • 将照相机上的镜头连接标志（红⾊）与镜头上的对准标志（红⾊）对齐，然后将镜头插⼊照相机。按箭头所⽰⽅向转动镜头，直⾄听到喀哒声。 3 取下镜头盖。取下照相机的镜头按住镜头解锁按钮，并沿箭头⽅向转动镜头。 g“可更换镜头”（第98 页） 1 2 1 镜头解锁按钮 2 1 5CS S0034_Cs.indb 5 S0034_Cs.indb 5 2010/10/04 14:16:51 2010/10/04 14:16:51

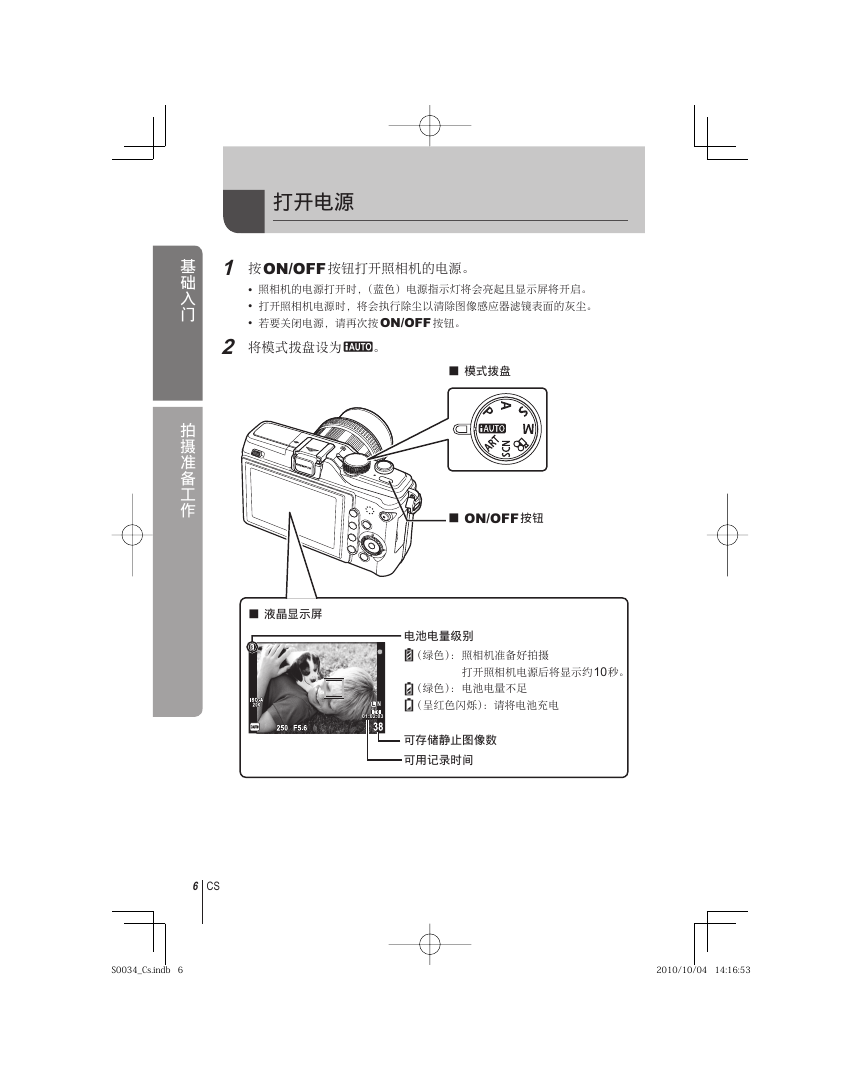

打开电源 1 按ON/OFF 按钮打开照相机的电源。照相机的电源打开时，（蓝⾊）电源指⽰灯将会亮起且显⽰屏将开启。打开照相机电源时，将会执⾏除尘以清除图像感应器滤镜表⾯的灰尘。若要关闭电源，请再次按ON/OFF 按钮。 • • • 2 将模式拨盘设为h。 ■ 模式拨盘 ■ ON/OFF 按钮 ■ 液晶显⽰屏电池电量级别 ;（绿⾊）：照相机准备好拍摄 :（绿⾊）：电池电量不⾜ ]（呈红⾊闪烁）：请将电池充电打开照相机电源后将显⽰约10秒。 L N 01:02:03 01:02:03 可存储静⽌图像数可⽤记录时间基础⼊门拍摄准备⼯作 6 CS S0034_Cs.indb 6 S0034_Cs.indb 6 2010/10/04 14:16:53 2010/10/04 14:16:53

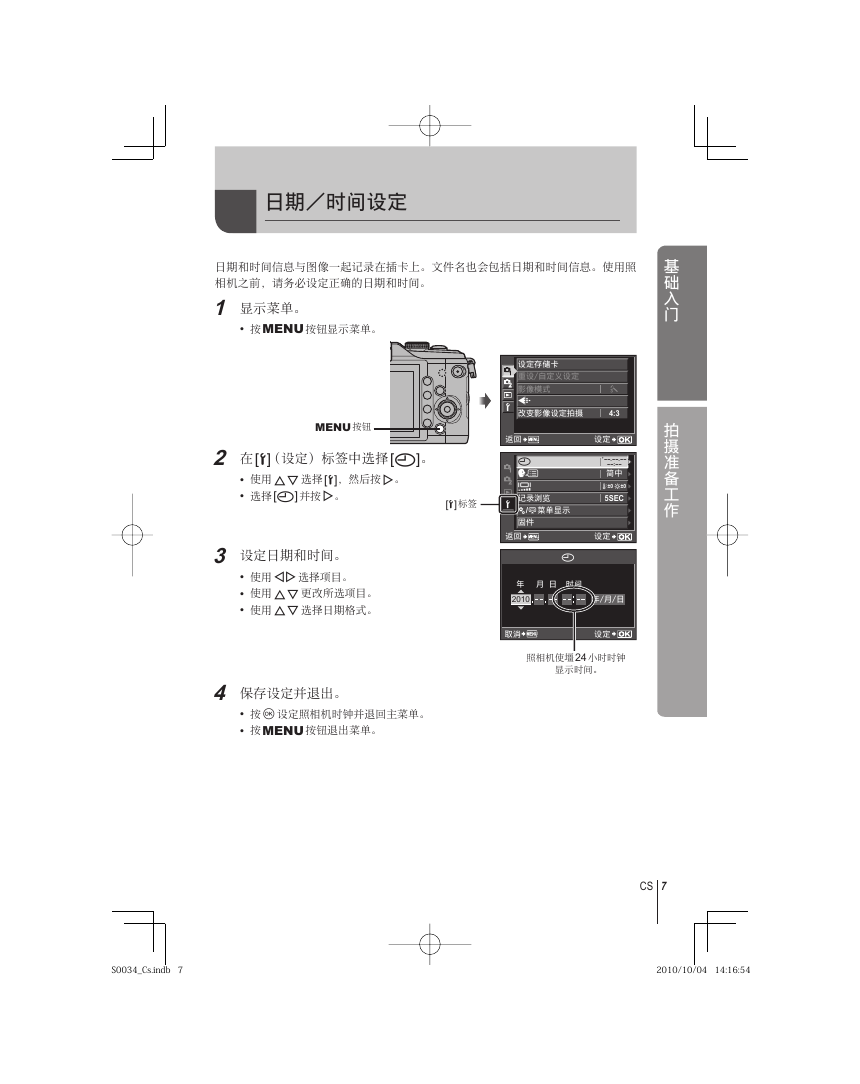

⽇期／时间设定⽇期和时间信息与图像⼀起记录在插卡上。⽂件名也会包括⽇期和时间信息。使⽤照相机之前，请务必设定正确的⽇期和时间。 1 显⽰菜单。 • 按MENU 按钮显⽰菜单。 K j 4:3 X W s c/# ’--.--.-- --:-- j±0 k±0 5SEC X 2010 照相机使壃24 ⼩时时钟显⽰时间。 MENU 按钮 2 在[d]（设定）标签中选择[X]。 • • 使⽤FG 选择[d]，然后按I。选择[X] 并按I。 [d] 标签 3 设定⽇期和时间。 • • • 使⽤HI 选择项⽬。使⽤FG 更改所选项⽬。使⽤FG 选择⽇期格式。 4 保存设定并退出。 • • 按Q 设定照相机时钟并退回主菜单。按MENU 按钮退出菜单。基础⼊门拍摄准备⼯作 7CS S0034_Cs.indb 7 S0034_Cs.indb 7 2010/10/04 14:16:54 2010/10/04 14:16:54

各部位名称照相机 1 2 3 4 5 6 7 8 9 0 4 a b g h f c d e 1 模式拨盘 .........................第6, 10 页 2 快门按钮 ...........第11, 12, 35, 88 页 3 ON/OFF 按钮 ......................第6 页 4 背带安装环 ............................第2 页 5 ⾃拍定时器指⽰灯 ................第46 页 6 镜头连接标志 ........................第5 页 7 镜头卡⼝（请在安装镜头前取下防尘护盖。） 8 麦克风 ..........................第59, 65 页 9 热靴盖板 0 内置闪光灯 ..........................第56 页 a 镜头解锁按钮 ........................第5 页 b 镜头固定插销 c 三脚架固定螺孔 d 电池／插卡舱盖 .....................第3 页 e 电池／插卡舱锁 .....................第3 页 f 接⼝盖 g 多功能接⼝ ..............第66, 70, 74 页 h HDMI 迷你接⼝（C 型） ........第66 页基础⼊门各部位名称和功能 8 CS S0034_Cs.indb 8 S0034_Cs.indb 8 2010/10/04 14:16:56 2010/10/04 14:16:56
