联想一体机-M7120/M7130N说明书.pdf

发布时间：2022-05-21 发布人：admin 分类：说明书资料大小：6.72M 资料格式：pdf 举报版权申诉

第1页 / 共222页

第2页 / 共222页

第3页 / 共222页

第4页 / 共222页

第5页 / 共222页

第6页 / 共222页

第7页 / 共222页

第8页 / 共222页

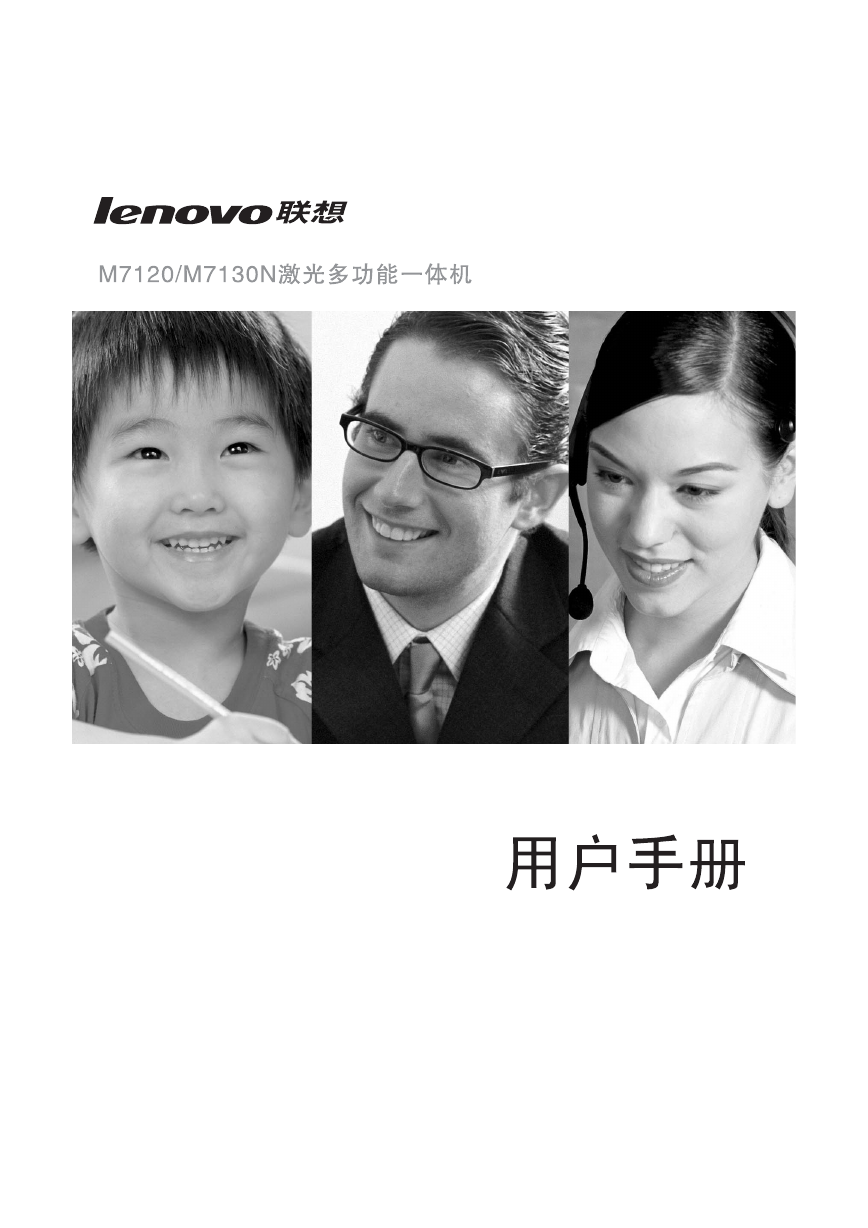

用户手册M7120/M7130N

声明

认可信息

安全注意事项

安全使用本设备

快速参考指南

发送传真

拨号操作

复印

1 简介

使用本手册

查找信息

本手册中的符号

选择安装位置

如何使用完整的用户手册

浏览文档（适用于Windows® ）

如何查找扫描说明

浏览文档（用于Macintosh® ）

如何查找扫描说明

控制面板概述

装入文稿

使用自动进稿器(ADF)

使用扫描仪平板

关于纸张

推荐使用的纸张

选择适用的纸张

纸盒的纸张容量

如何装入纸张

将纸张或其他介质装入纸盒

将纸张或其他介质装入手动进纸槽

有关传真设备

传真音和握手

错误修正模式(ECM)

2 开始

初始设置

设置日期和时间

设置音频或脉冲拨号模式

设置本机标志ID

常规设置

设置模式定时器

设置纸张类型

设置纸张大小

设置振铃音量

设置蜂鸣器音量

设置扬声器音量

省墨模式

休眠时间

设置屏幕的对比度

设置传真逻辑

安全性能

发送锁定（仅适用于M7120）

设置密码

更改发送锁定密码

打开发送锁定

关闭发送锁定

内存安全（仅适用于M7130N）

设置密码

更改内存安全

打开内存安全

关闭内存安全

设置锁定

设置密码

更改设置锁定密码

打开设置锁定

关闭设置锁定

3 设置发送

如何进入传真模式

如何拨号

手动拨号

单拨号

速拨

检索

传真重拨

如何发送传真

从自动进稿器中发送传真

从扫描仪平板发送传真

自动传输

手动传输（仅使用外接电话）

内存不足

基本发送操作

使用多种设置发送传真

对比度

传真分辨率

双向访问

实时发送

多址发送

检查作业状态

取消正在处理的传真作业

取消预定的作业

高级发送操作

编制电子传真封页

编制自定义注释

仅用于下一份传真的传真封页

为所有传真发送同一传真封页

使用已打印的传真封页

国际模式

延时传真

延时批量发送

设置轮询发送（标准）

设置有安全密码的轮询发送

4 设置接收

基本接收操作

选择接收模式

选择或更改接收模式

设置振铃延迟

设置F/T振铃时间（仅适用于传真/电话模式）

传真检测

打印缩小了的接收传真（自动缩小）

高级接收操作

从内存中打印传真

设置打印浓度

接收到内存中

如果此时已将Memory Receive（内存接收）设置为On（开）...

如果此时已将Memory Receive（内存接收）设置为Off（关）...

轮询

设置轮询接收（标准）

安全轮询

设置轮询接收（安全模式）

设置轮询接收（定时器）

连续轮询

5 速拨号和拨号选项

存储号码以便轻松拨号

存储单拨号码

存储速拨号码

更改单拨号/速拨号

设置多址发送组

拨号选项

访问代码

暂停

音频或脉冲

6 远程传真选项

设置远程传真选项

设置传真转发

设置传真存储

设置PC Fax接收（仅适用于Windowsǎ©

关闭远程传真选项

更改远程传真选项（仅适用于Windowsǎ©

设置远程访问代码

远程检索

使用远程访问代码

远程命令

检索传真

更改传真转发号码

7 打印报告

传真设置和激活

自定义传输验证报告

设置日志周期

打印报告

如果打印报告

8 复印

将设备用作复印机

进入复印模式

多份复印

停止复印

使用临时复印键

放大或缩小复印的图像

更改临时复印设置

质量

使用自动进稿器排序多份复印件

N合1复印（页面布局）

复印一张海报（页面布局）

更改默认复印设置

质量

调整对比度

内存不足信息

9 软件和网络功能

10 重要信息

IEC 60825-1技术规格

激光二极管

断开设备

局域网连接（仅适用于M7130N）

无线电干扰

重要安全说明

编辑及出版声明

商标

11 故障排除和日常维护

故障排除

错误信息

检查设备内存中是否有传真

将传真转发到另一传真设备上

将传真转移到计算机上（仅适用于Windows® ）

文稿卡住

文稿卡在自动进稿器的顶部

文稿卡在自动进稿器的内部

卡纸

纸张卡在设备中

纸张卡在了设备后部

纸张卡在了硒鼓单元和墨粉盒组件中

常见问题

提高打印质量

清洁硒鼓单元

兼容性

包装及运输本设备

合上硬纸盒，然后用胶带封好。

日常维护

清洁设备外部

遵循如下步骤清洁设备外部：

清洁扫描仪平板

清洁激光扫描仪窗口

清洁电晕丝

更换墨粉盒(LT2020)

如何更换墨粉盒

更换硒鼓单元(LD2020)

设备信息

检查序列号

检查页码计数器

检查硒鼓寿命

附录A

高级接收操作

从分机电话操作

仅适用于传真/电话模式

使用无绳外接话筒

更改远程代码

连接外接设备到您的设备

连接外接电话

连接外接应答设备(TAD)

顺序

连接

在外接应答设备上录制外出留言(OGM)

电话线路上的自定义功能

附录B

屏幕编程

菜单表

内存存储

浏览键

输入文本

插入空格

错误更改

重复字母

特殊字符和符号

术语表

规格

概述

打印介质

复印

传真机

扫描仪（仅适用于Windows® ）

打印机

接口

计算机要求

耗材

网络 (LAN) （仅适用于M7130N）

索引

远程检索访问卡

声明欢迎您使用联想产品。在第一次安装和使用本产品之前，请您务必仔细阅读随机配送的所有资料，这会有助于您更好地使用本产品。如果您未按本手册的说明及要求操作本产品，或因错误理解等原因误操作本产品，联想（北京）有限公司将不对由此而导致的任何损失承担责任，但联想专业维修人员错误安装或操作过程中引起的损失除外。联想（北京）有限公司已经对本手册进行了严格仔细的校勘和核对，但我们不能保证本手册完全没有任何错误和疏漏。联想（北京）有限公司致力于不断改进产品功能、提高服务质量，因此保留对本手册中所描述的任何产品和软件程序以及本手册的内容进行更改而不预先另行通知的权利。本手册的用途在于帮助您正确地使用联想产品，并不代表对本产品的软硬件配置的任何说明。有关产品配置情况，请查阅与本产品相关合约（若有）、产品装箱单或咨询向您出售产品的销售商。本手册中的图片仅供参考，如果有个别图片与产品的实际显示不符，请以产品实际显示为准。 ©2005 联想（北京）有限公司。本手册内容受著作权法律法规保护，未经联想（北京）有限公司事先书面授权，您不得以任何方式复制、抄录本手册，或将本手册以任何形式在任何有线或无线网络中进行传输，或将本手册翻译成任何文字。 “联想”、“lenovo”是联想（北京）有限公司的注册商标或商标。本手册内所述及的其他名称与产品可能是联想或其他公司的注册商标或商标。如果您在使用过程中发现本产品的实际情况与本手册有不一致之处，或您想得到最新的信息，或您有任何问题或想法，请垂询或登陆：阳光服务网站：http://www.lenovo.com

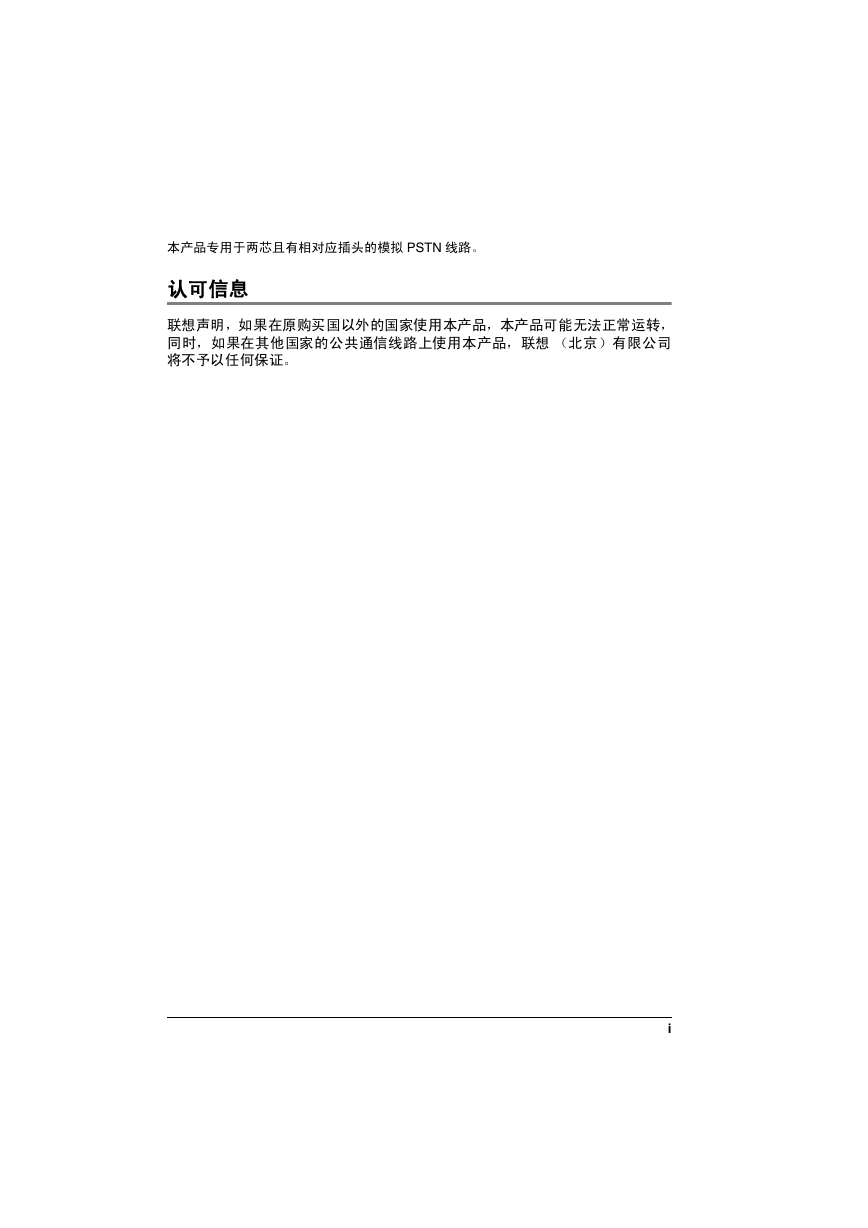

本产品专用于两芯且有相对应插头的模拟 PSTN 线路。认可信息联想声明，如果在原购买国以外的国家使用本产品，本产品可能无法正常运转，同时，如果在其他国家的公共通信线路上使用本产品，联想（北京）有限公司将不予以任何保证。 i

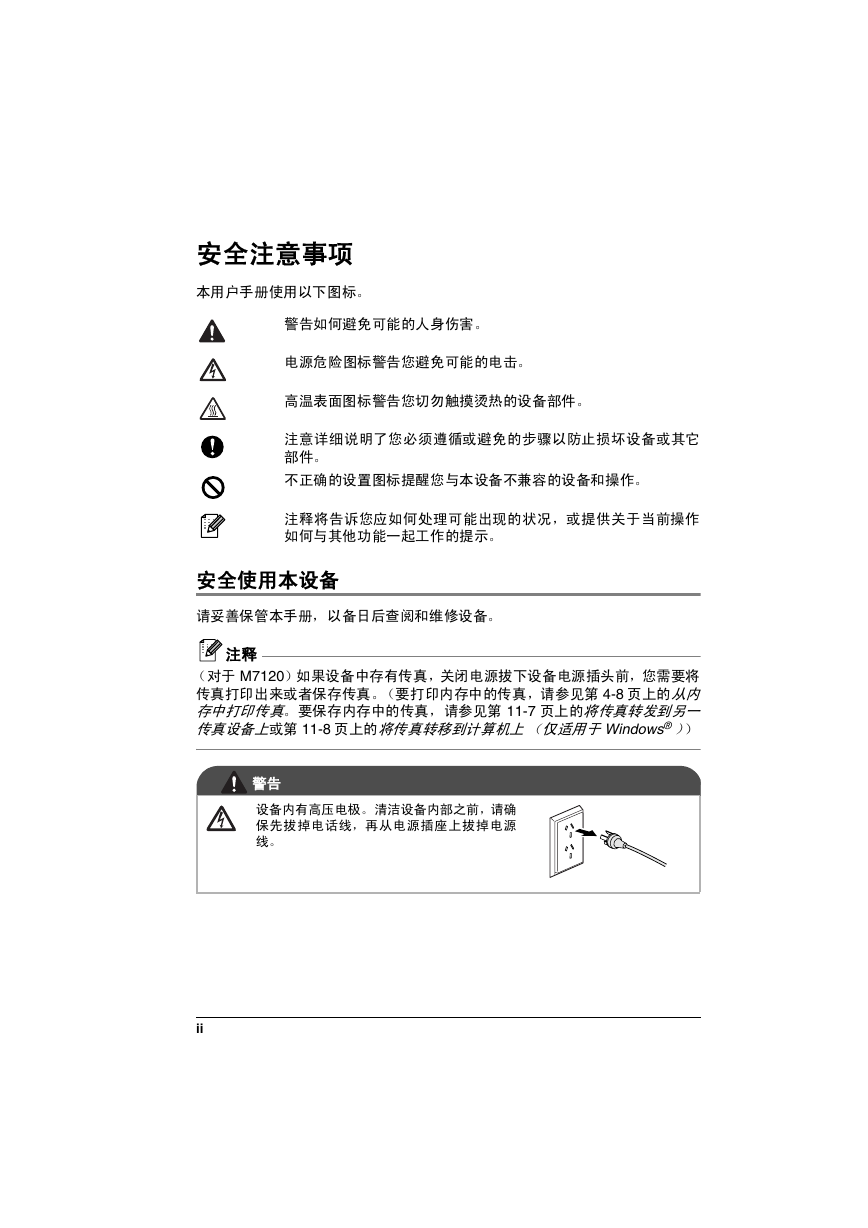

安全注意事项本用户手册使用以下图标。警告如何避免可能的人身伤害。电源危险图标警告您避免可能的电击。高温表面图标警告您切勿触摸烫热的设备部件。注意详细说明了您必须遵循或避免的步骤以防止损坏设备或其它部件。不正确的设置图标提醒您与本设备不兼容的设备和操作。注释将告诉您应如何处理可能出现的状况，或提供关于当前操作如何与其他功能一起工作的提示。安全使用本设备请妥善保管本手册，以备日后查阅和维修设备。注释（对于 M7120）如果设备中存有传真，关闭电源拔下设备电源插头前，您需要将传真打印出来或者保存传真。（要打印内存中的传真，请参见第 4-8 页上的从内存中打印传真。要保存内存中的传真，请参见第 11-7 页上的将传真转发到另一传真设备上或第 11-8 页上的将传真转移到计算机上（仅适用于 Windows® ））警告设备内有高压电极。清洁设备内部之前，请确保先拔掉电话线，再从电源插座上拔掉电源线。 ii

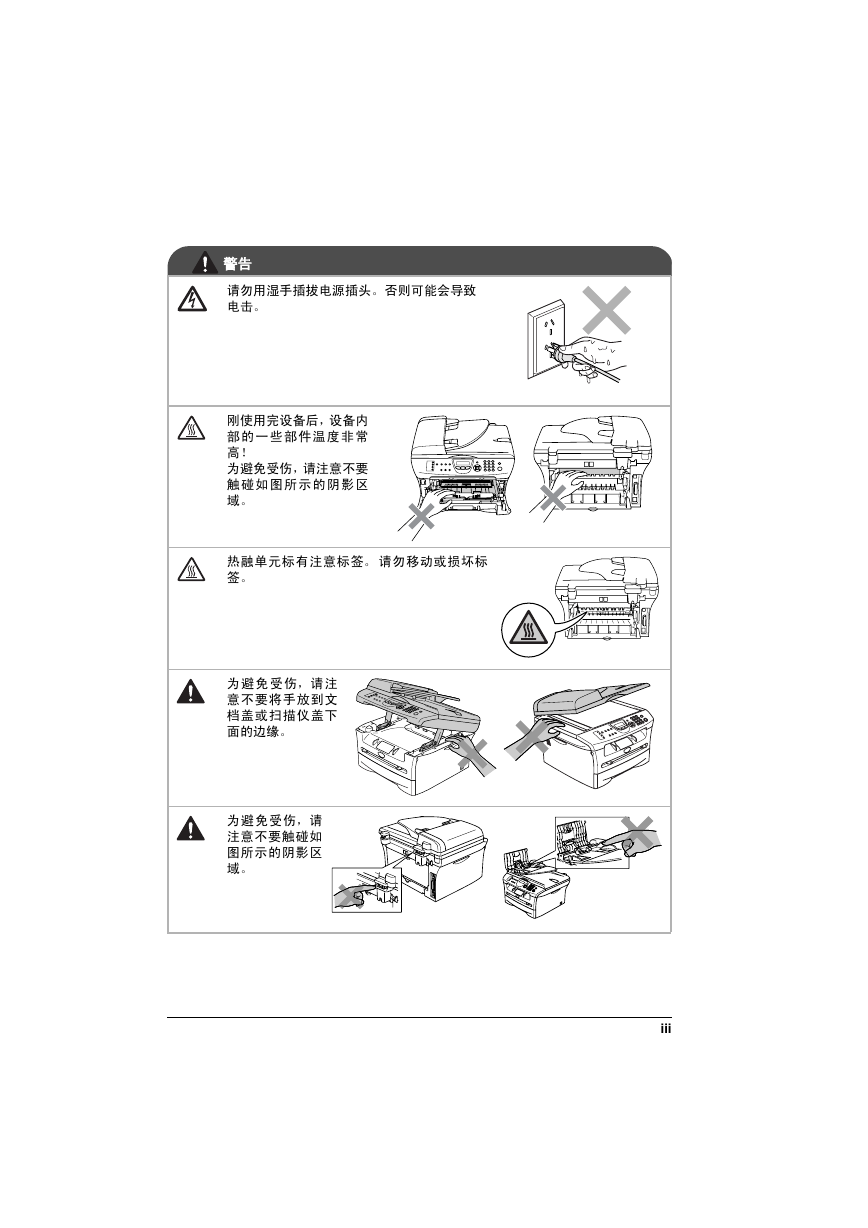

警告请勿用湿手插拔电源插头。否则可能会导致电击。刚使用完设备后，设备内部的一些部件温度非常高！为避免受伤，请注意不要触碰如图所示的阴影区域。热融单元标有注意标签。请勿移动或损坏标签。为避免受伤，请注意不要将手放到文档盖或扫描仪盖下面的边缘。为避免受伤，请注意不要触碰如图所示的阴影区域。 iii

警告请勿使用吸尘器清除散落的墨粉。否则会导致墨粉灰点燃吸尘器内部，引起潜在火灾。请用一块干的无绒抹布仔细清除墨粉灰，并根据当地的法律法规处理废弃的墨粉盒。警告 ■ 挪动设备时，请抓住扫描仪下面的两侧把手。请勿抬起设备底部移动设备。 ■ 安装或变更电话线路时的注意事项。如果未将电话线从墙上插座中拔出，则切勿触摸未绝缘的电话线或接头。切勿在雷雨期间安装电话线。切勿将墙上电话插座安装于潮湿位置。 ■ 本产品必须安装在容易触及的电源插座附近。遇到紧急情况时，必须将电源线从电源插座上拔下以完全切断电源。警告重要安全说明使用电话设备时，为减少发生火灾、电击和人身伤害的可能性请严格遵守下列基本安全指南： 1. 请勿在水源附近，如浴缸、盥洗盆、厨房水槽、洗衣机附近、潮湿的地下室里或游泳池附近使用本产品。 2. 避免在雷雨期间使用本产品。否则可能由于闪电而导致电击的危险。 3. 请勿在煤气、天然气等气体泄漏区域附近使用本产品。请妥善保管本手册 iv

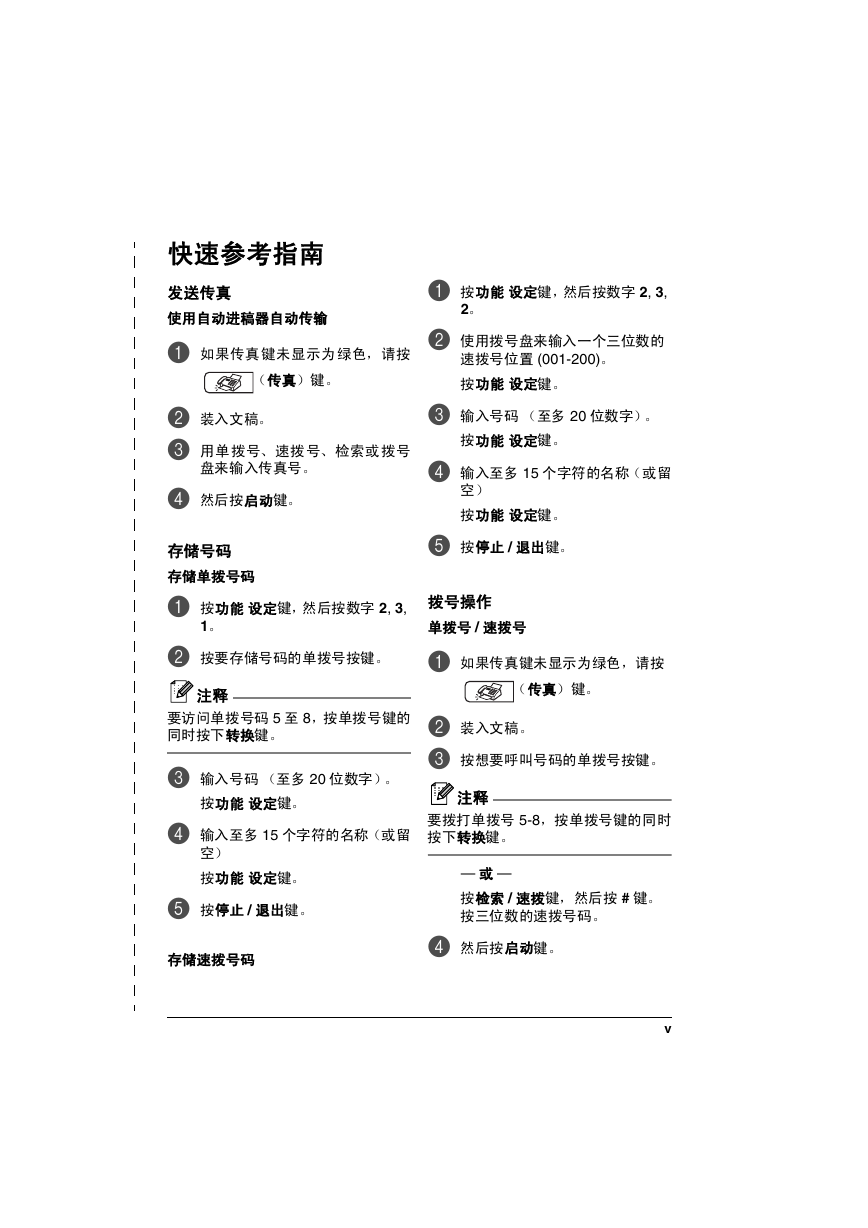

快速参考指南发送传真使用自动进稿器自动传输 1 如果传真键未显示为绿色，请按（传真）键。 2 装入文稿。 3 用单拨号、速拨号、检索或拨号盘来输入传真号。 4 然后按启动键。存储号码存储单拨号码 1 按功能设定键，然后按数字 2, 3, 2。 2 使用拨号盘来输入一个三位数的速拨号位置 (001-200)。按功能设定键。 3 输入号码（至多 20 位数字）。按功能设定键。 4 输入至多 15 个字符的名称（或留空）按功能设定键。 5 按停止 / 退出键。 1 按功能设定键，然后按数字 2, 3, 1。拨号操作单拨号 / 速拨号 2 按要存储号码的单拨号按键。 1 如果传真键未显示为绿色，请按注释要访问单拨号码 5 至 8，按单拨号键的同时按下转换键。 3 输入号码（至多 20 位数字）。按功能设定键。 4 输入至多 15 个字符的名称（或留空）按功能设定键。 5 按停止 / 退出键。存储速拨号码（传真）键。 2 装入文稿。 3 按想要呼叫号码的单拨号按键。注释要拨打单拨号 5-8，按单拨号键的同时按下转换键。 — 或 — 按检索 / 速拨键，然后按 # 键。按三位数的速拨号码。 4 然后按启动键。 v

使用搜索 1 如果传真键未显示为绿色，请按（传真）键。 2 装入文稿。 3 按检索 / 速拨键，然后输入要查找名称的第一个字母。 ▲ ▲ 4 按或键来搜索内存。 5 然后按启动键。复印单张复印 1 按（复印）键以使其变绿。 2 装入文稿。 3 然后按启动键。使用自动进稿器排序多份复印件 1 按（复印）键以使其变绿。 2 装入文稿。 3 用拨号盘输入要复印的份数（最多 99 份）。 4 按选项键和 ▲ 或 ▼ 键选择 Stack/Sort （堆叠 / 排序）。按功能设定键。 5 按 ▲ 或 ▼ 键选择 Sort（排序）。按功能设定键。 6 然后按启动键。 vi
