GA-Z77-D3H GA-H77-D3H-MVP GA-H77-D3H 使用手册 Rev. 1002 12MSC-Z77D3H-1002R

/ - G A - Z 7 7 - D 3 H G A H 7 7 - D 3 H M V P G A H 7 7 - D 3 H - - M o t h e r b o a r d / F e b . 8 , 2 0 1 2 F e b . 8 , 2 0 1 2 G A - Z 7 7 - D 3 H M o t h e r b o a r d / - - G A H 7 7 - D 3 H G A H 7 7 - D 3 H M V P -

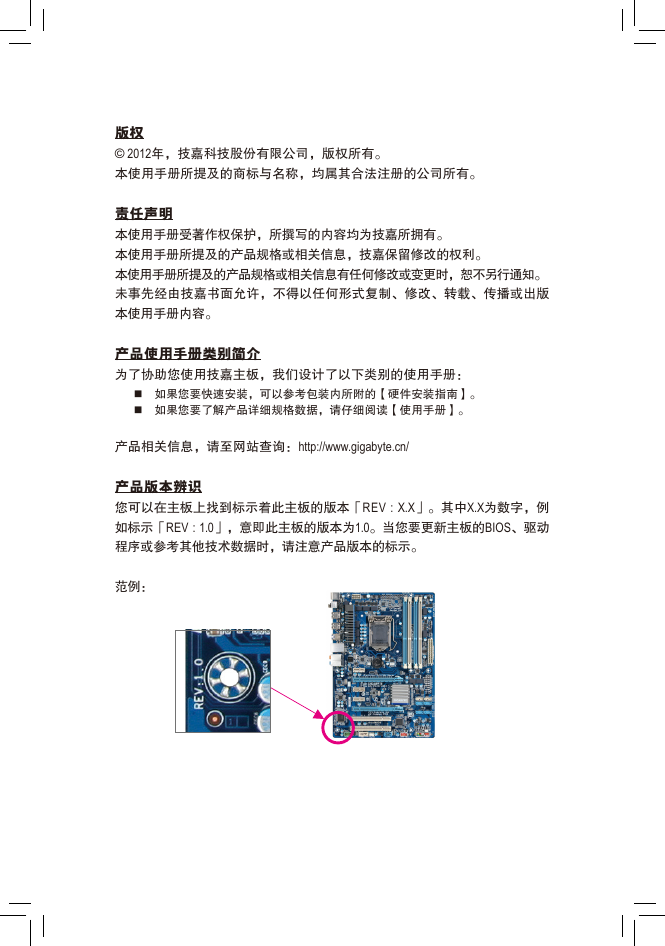

版权 © 2012年，技嘉科技股份有限公司，版权所有。本使用手册所提及的商标与名称，均属其合法注册的公司所有。责任声明本使用手册受著作权保护，所撰写的内容均为技嘉所拥有。本使用手册所提及的产品规格或相关信息，技嘉保留修改的权利。本使用手册所提及的产品规格或相关信息有任何修改或变更时，恕不另行通知。未事先经由技嘉书面允许，不得以任何形式复制、修改、转载、传播或出版本使用手册内容。产品使用手册类别简介为了协助您使用技嘉主板，我们设计了以下类别的使用手册：  如果您要快速安装，可以参考包装内所附的【硬件安装指南】。  如果您要了解产品详细规格数据，请仔细阅读【使用手册】。产品相关信息，请至网站查询：http://www.gigabyte.cn/ 产品版本辨识您可以在主板上找到标示着此主板的版本「REV : X.X」。其中X.X为数字，例如标示「REV : 1.0」，意即此主板的版本为1.0。当您要更新主板的BIOS、驱动程序或参考其他技术数据时，请注意产品版本的标示。范例：

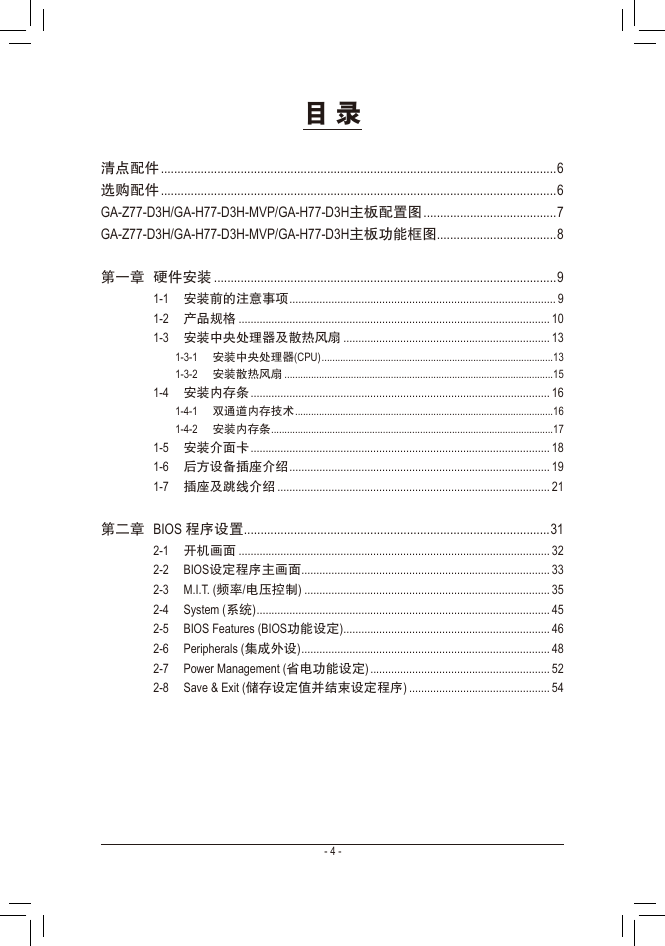

目录清点配件 .......................................................................................................................6 选购配件 .......................................................................................................................6 GA-Z77-D3H/GA-H77-D3H-MVP/GA-H77-D3H主板配置图 ........................................7 GA-Z77-D3H/GA-H77-D3H-MVP/GA-H77-D3H主板功能框图....................................8 第一章硬件安装 .......................................................................................................9 1-1 安装前的注意事项 ......................................................................................... 9 1-2 产品规格 ........................................................................................................ 10 1-3 安装中央处理器及散热风扇 ..................................................................... 13 1-3-1 安装中央处理器(CPU) .......................................................................................13 1-3-2 安装散热风扇 .....................................................................................................15 1-4 安装内存条 .................................................................................................... 16 1-4-1 双通道内存技术 .................................................................................................16 1-4-2 安装内存条 ..........................................................................................................17 1-5 安装介面卡 .................................................................................................... 18 1-6 后方设备插座介绍 ....................................................................................... 19 1-7 插座及跳线介绍 ........................................................................................... 21 第二章 BIOS 程序设置 ............................................................................................31 2-1 开机画面 ........................................................................................................ 32 2-2 BIOS设定程序主画面 ................................................................................... 33 2-3 M.I.T. (频率/电压控制) .................................................................................. 35 2-4 System (系统) .................................................................................................. 45 2-5 BIOS Features (BIOS功能设定) ..................................................................... 46 2-6 Peripherals (集成外设) ................................................................................... 48 2-7 Power Management (省电功能设定) ............................................................ 52 2-8 Save & Exit (储存设定值并结束设定程序) ............................................... 54 - 4 -

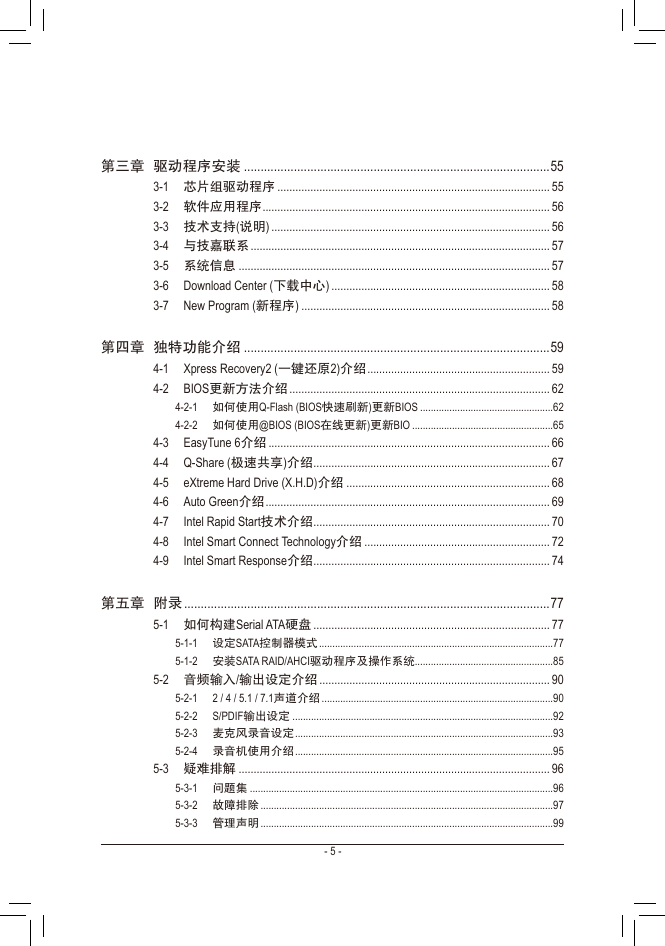

第三章驱动程序安装 ............................................................................................55 3-1 芯片组驱动程序 ........................................................................................... 55 3-2 软件应用程序 ................................................................................................ 56 3-3 技术支持(说明) ............................................................................................. 56 3-4 与技嘉联系 .................................................................................................... 57 3-5 系统信息 ........................................................................................................ 57 3-6 Download Center (下载中心) ......................................................................... 58 3-7 New Program (新程序) ................................................................................... 58 第四章独特功能介绍 ............................................................................................59 4-1 Xpress Recovery2 (一键还原2)介绍 ............................................................. 59 4-2 BIOS更新方法介绍 ....................................................................................... 62 4-2-1 如何使用Q-Flash (BIOS快速刷新)更新BIOS ..................................................62 4-2-2 如何使用@BIOS (BIOS在线更新)更新BIO .....................................................65 4-3 EasyTune 6介绍 .............................................................................................. 66 4-4 Q-Share (极速共享)介绍 ............................................................................... 67 4-5 eXtreme Hard Drive (X.H.D)介绍 .................................................................... 68 4-6 Auto Green介绍 ............................................................................................... 69 Intel Rapid Start技术介绍 ............................................................................... 70 4-7 Intel Smart Connect Technology介绍 .............................................................. 72 4-8 4-9 Intel Smart Response介绍 ............................................................................... 74 第五章附录 ..............................................................................................................77 5-1 如何构建Serial ATA硬盘 ............................................................................... 77 5-1-1 设定SATA控制器模式 ........................................................................................77 5-1-2 安装SATA RAID/AHCI驱动程序及操作系统....................................................85 5-2 音频输入/输出设定介绍 ............................................................................. 90 5-2-1 2 / 4 / 5.1 / 7.1声道介绍 .......................................................................................90 5-2-2 S/PDIF输出设定 ..................................................................................................92 5-2-3 麦克风录音设定 .................................................................................................93 5-2-4 录音机使用介绍 .................................................................................................95 5-3 疑难排解 ........................................................................................................ 96 5-3-1 问题集 ..................................................................................................................96 5-3-2 故障排除 ..............................................................................................................97 5-3-3 管理声明 ..............................................................................................................99 - 5 -

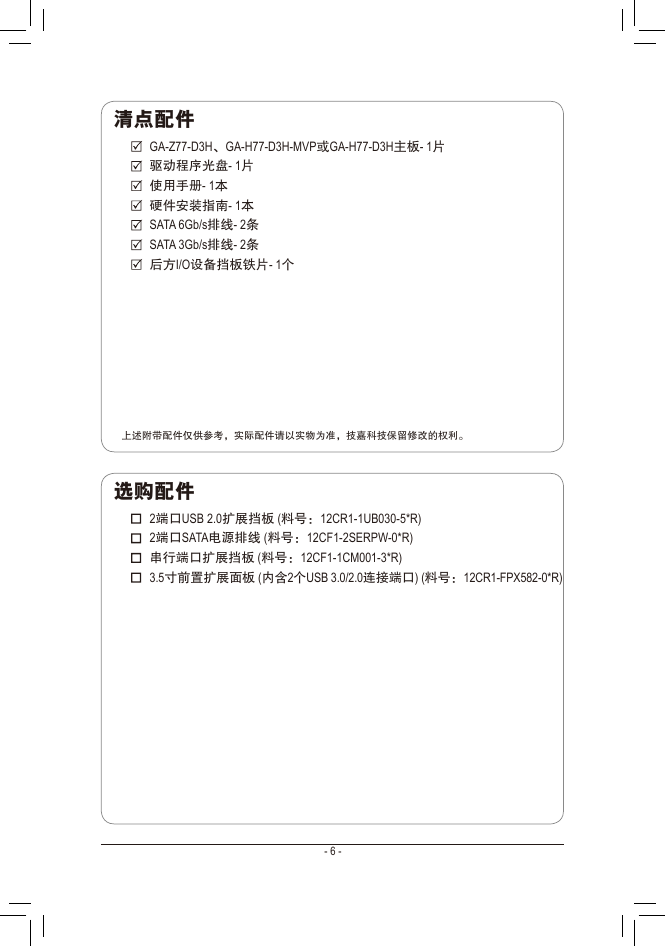

清点配件 GA-Z77-D3H、GA-H77-D3H-MVP或GA-H77-D3H主板- 1片驱动程序光盘- 1片使用手册- 1本硬件安装指南- 1本 SATA 6Gb/s排线- 2条 SATA 3Gb/s排线- 2条后方I/O设备挡板铁片- 1个上述附带配件仅供参考，实际配件请以实物为准，技嘉科技保留修改的权利。选购配件 2端口USB 2.0扩展挡板 (料号：12CR1-1UB030-5*R) 2端口SATA电源排线 (料号：12CF1-2SERPW-0*R) 串行端口扩展挡板 (料号：12CF1-1CM001-3*R) 3.5寸前置扩展面板 (内含2个USB 3.0/2.0连接端口) (料号：12CR1-FPX582-0*R) - 6 -

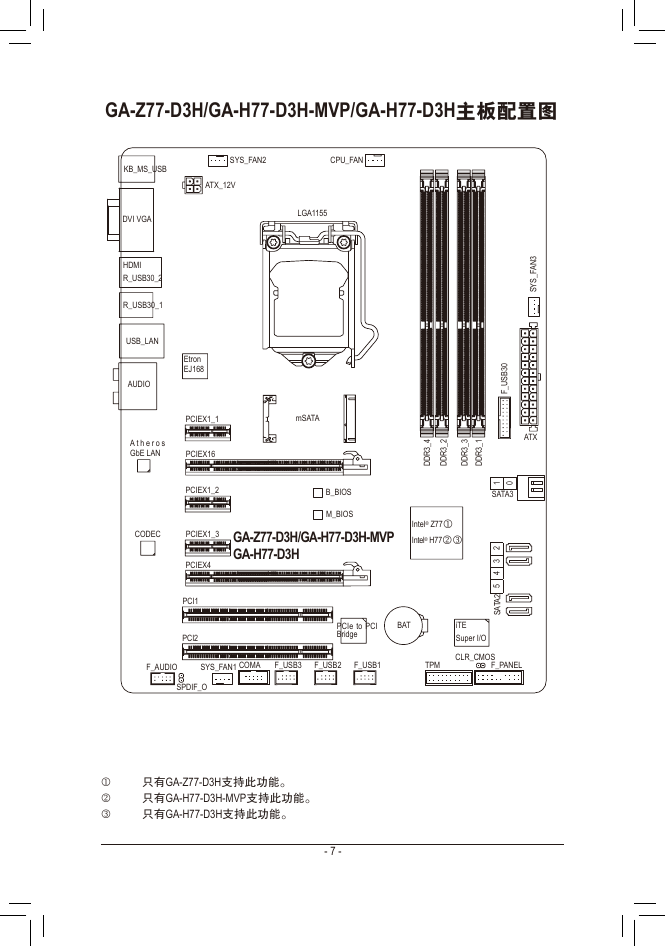

GA-Z77-D3H/GA-H77-D3H-MVP/GA-H77-D3H主板配置图 KB_MS_USB DVI VGA HDMI R_USB30_2 R_USB30_1 USB_LAN AUDIO SYS_FAN2 CPU_FAN ATX_12V LGA1155 Etron EJ168 PCIEX1_1 mSATA A t h e r o s GbE LAN PCIEX16 PCIEX1_2 CODEC PCIEX1_3 PCIEX4 PCI1 PCI2 4 _ 3 R D D 2 _ 3 R D D 3 _ 3 R D D 1 _ 3 R D D Intel® Z77j Intel® H77kl B_BIOS M_BIOS GA-Z77-D3H/GA-H77-D3H-MVP GA-H77-D3H PCIe to PCI Bridge BAT iTE Super I/O 3 N A F _ S Y S ATX 0 3 B S U _ F 10 SATA3 2 3 4 5 2 A T A S F_AUDIO SYS_FAN1 COMA F_USB3 F_USB2 F_USB1 TPM CLR_CMOS F_PANEL SPDIF_O j k l 只有GA-Z77-D3H支持此功能。只有GA-H77-D3H-MVP支持此功能。只有GA-H77-D3H支持此功能。 - 7 -

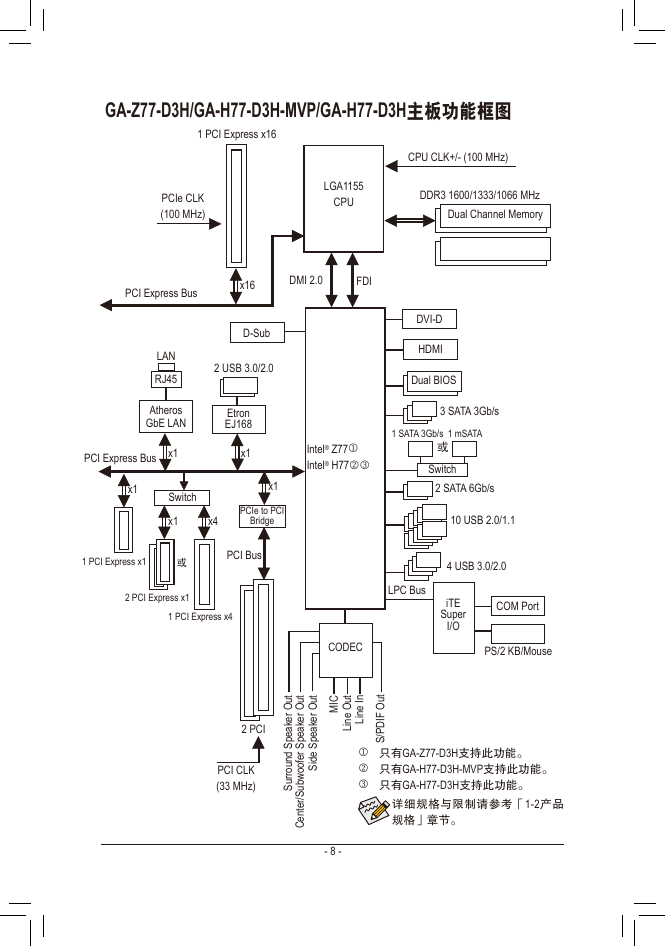

GA-Z77-D3H/GA-H77-D3H-MVP/GA-H77-D3H主板功能框图 1 PCI Express x16 PCIe CLK (100 MHz) LGA1155 CPU CPU CLK+/- (100 MHz) DDR3 1600/1333/1066 MHz Dual Channel Memory PCI Express Bus x16 DMI 2.0 FDI LAN RJ45 Atheros GbE LAN PCI Express Bus x1 D-Sub 2 USB 3.0/2.0 Etron EJ168 x1 x1 Switch x1 x4 x1 PCIe to PCI Bridge 1 PCI Express x1 或 PCI Bus 2 PCI Express x1 1 PCI Express x4 DVI-D HDMI Dual BIOS Intel® Z77j Intel® H77kl 3 SATA 3Gb/s 1 mSATA 1 SATA 3Gb/s 或 Switch 2 SATA 6Gb/s 10 USB 2.0/1.1 4 USB 3.0/2.0 LPC Bus iTE Super I/O COM Port PS/2 KB/Mouse CODEC r e k a e p S r e f r e k a e p S e d S i t u O t u O t u O r e k a e p S d n u o r r u S o o w b u S 2 PCI PCI CLK (33 MHz) j 只有GA-Z77-D3H支持此功能。 k 只有GA-H77-D3H-MVP支持此功能。 l 只有GA-H77-D3H支持此功能。详细规格与限制请参考「1-2产品规格」章节。 I C M n I e n L i t u O e n L i t u O F D P S / I / r e t n e C - 8 -
