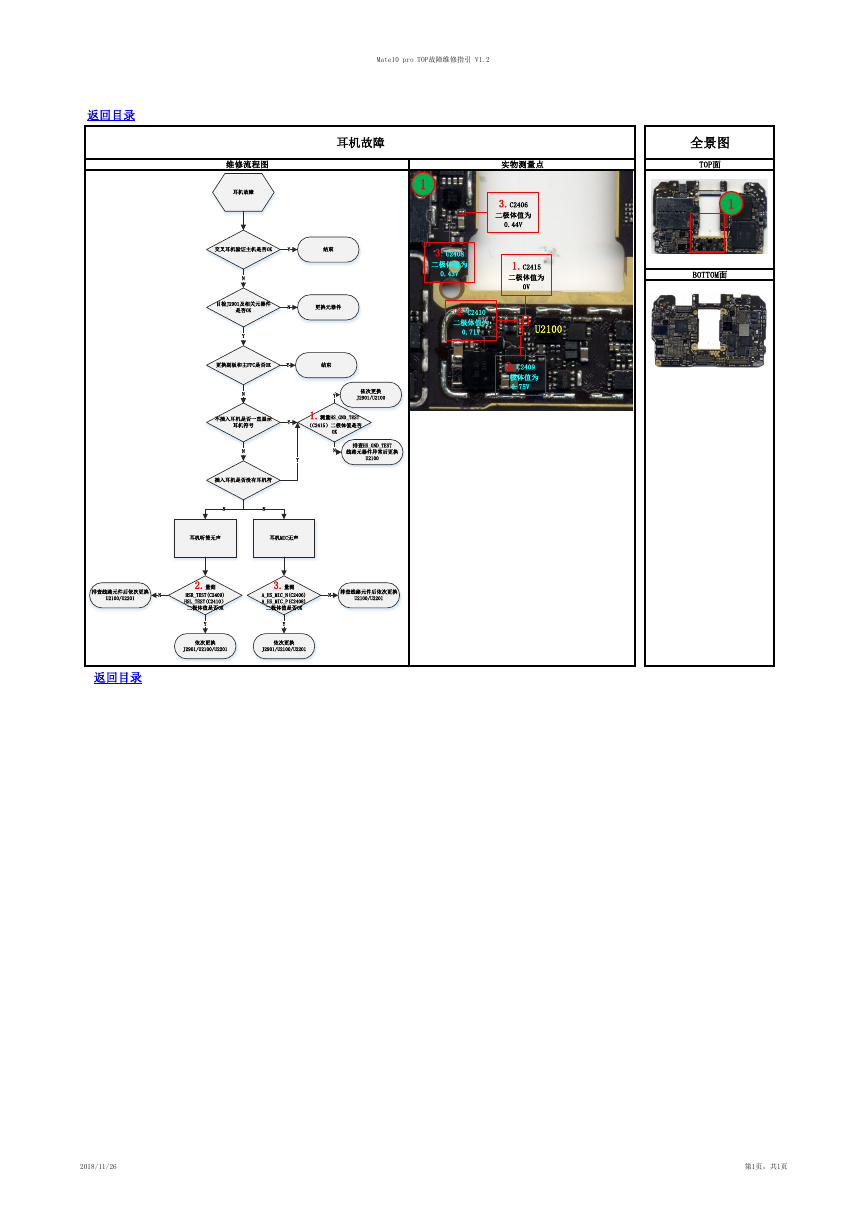

全景图 TOP面 1 BOTTOM面 Mate10 pro TOP故障维修指引 V1.2 返回目录 1 3.C2408 二极体值为 0.43V 实物测量点 3.C2406 二极体值为 0.44V 1.C2415 二极体值为 0V 2.C2410 二极体值为 0.71V U2100 2.C2409 二极体值为 0.75V 耳机故障 维修流程图 耳机故障 交叉耳机验证主机是否OK Y 结束 N 目检J2901及相关元器件 是否OK N 更换元器件 Y 更换副板和主FPC是否OK Y 结束 N Y 依次更换 J2901/U2100 不插入耳机是否一直显示 耳机符号 Y 1.测量HS_GND_TEST （C2415）二极体值是否 N Y OK N 排查HS_GND_TEST 线路元器件异常后更换 U2100 插入耳机是否没有耳机符 N N 耳机听筒无声 耳机MIC无声 2.量测 HSR_TEST(C2409) HSL_TEST(C2410） 二极体值是否OK 3.量测 A_HS_MIC_N(C2406) A_HS_MIC_P(C2408) 二极体值是否OK Y Y 依次更换 J2901/U2100/U2201 依次更换 J2901/U2100/U2201 N 排查线路元件后依次更换 U2100/U2201 排查线路元件后依次更换 U2100/U2201 N 返回目录 2018/11/26 第1页，共1页
